MEVTC Equipo de Estudio de Vibraciones Torsionales, Controlado desde Computador (PC)
SISTEMAS INNOVADORES
En el Equipo de Estudio de Vibraciones Torsionales, Controlado desde Computador (PC), "MEVTC", diseñado por EDIBON, se puede estudiar los fenómenos de torsión y vibración a la que está sometida una barra de acero.
Expansiones
NOTICIAS RELACIONADAS
Descripción General
El Equipo de Estudio de Vibraciones Torsionales, Controlado desde Computador (PC), "MEVTC", está diseñado para el estudio de la torsión que pueden sufrir algunos ejes que posean un movimiento giratorio, además del estudio de la rigidez torsional y el comportamiento de un sistema de vibración torsional con uno, dos o tres discos de inercia.

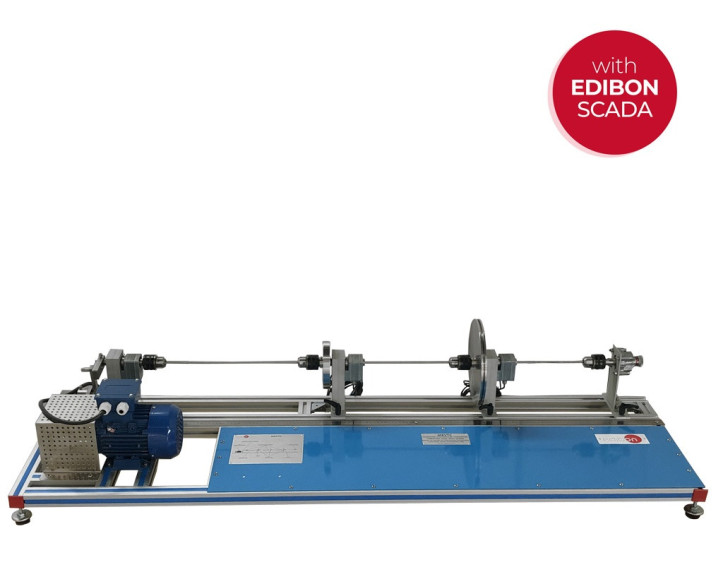

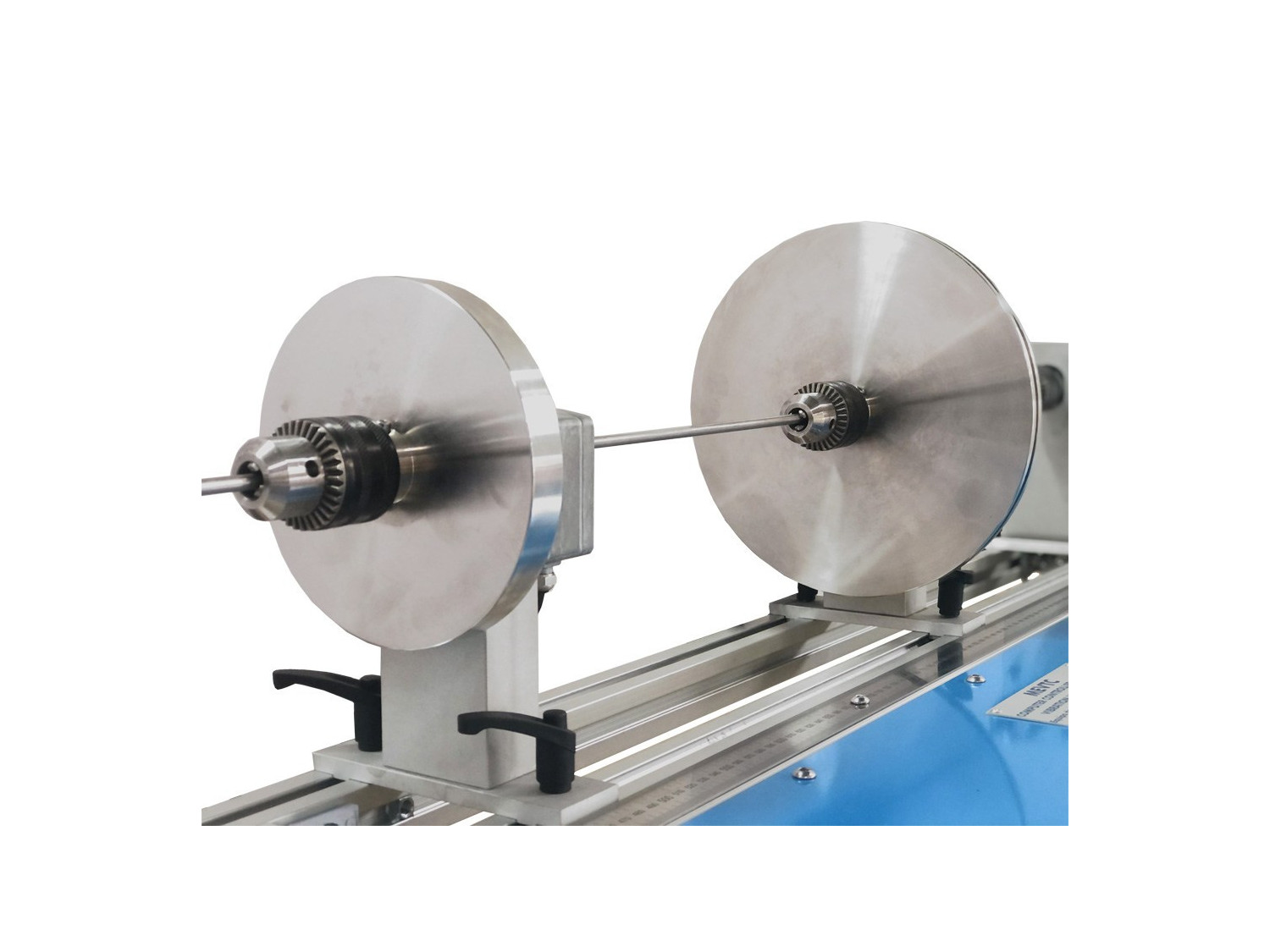

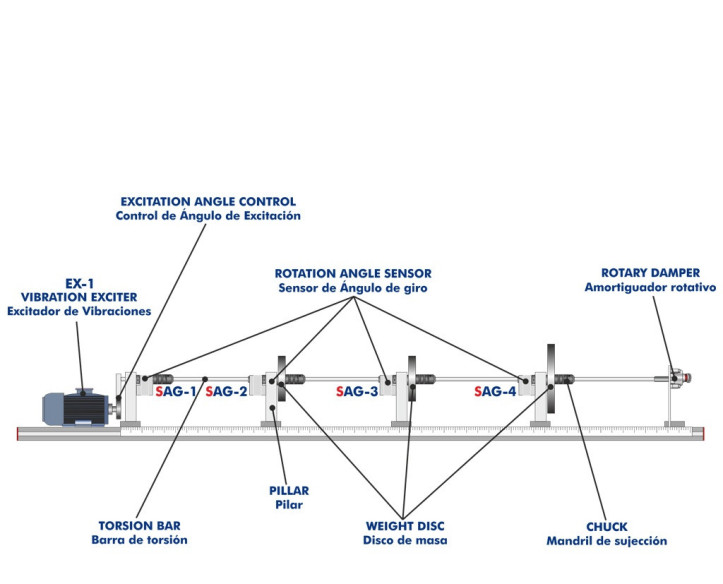

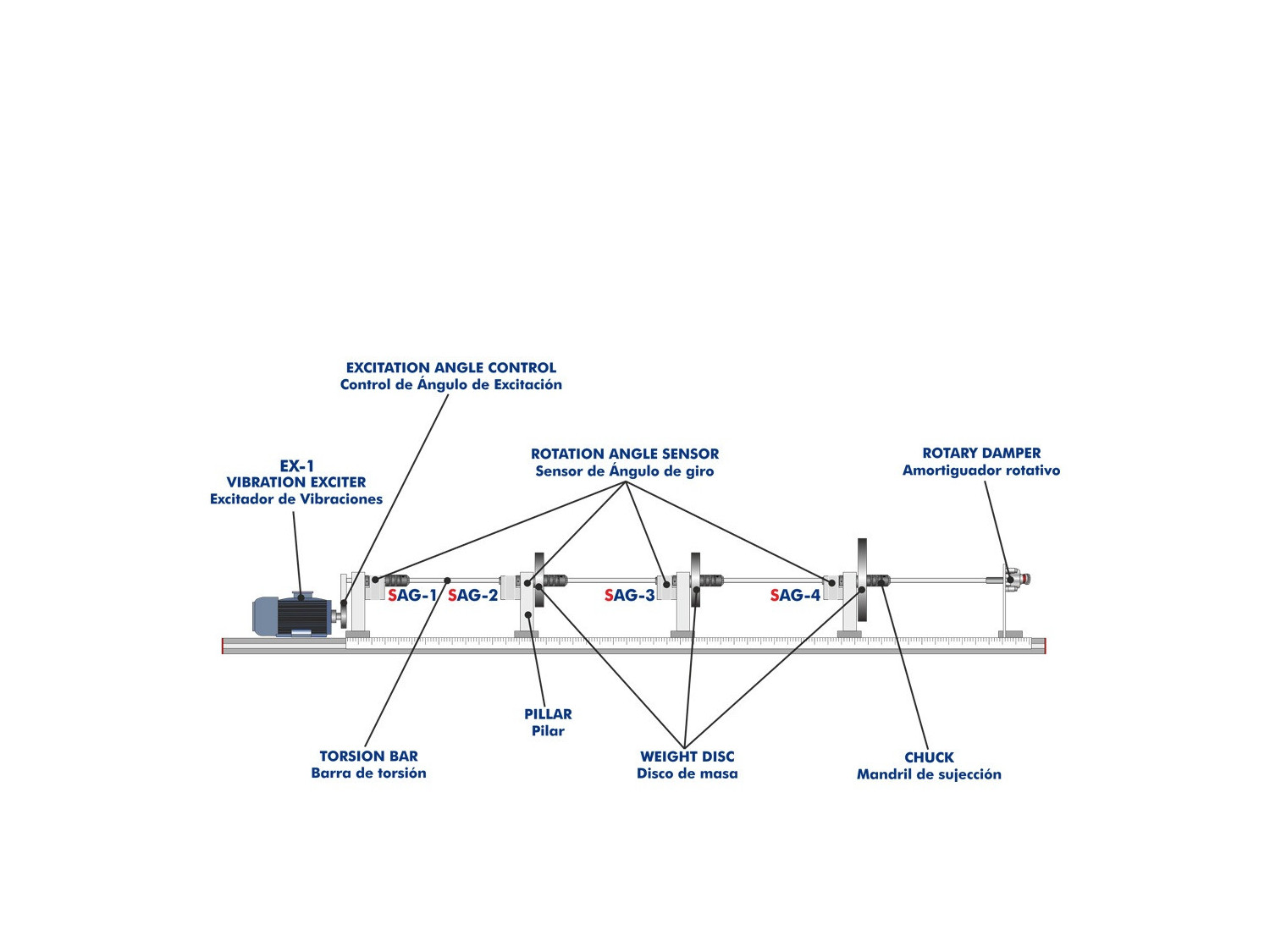

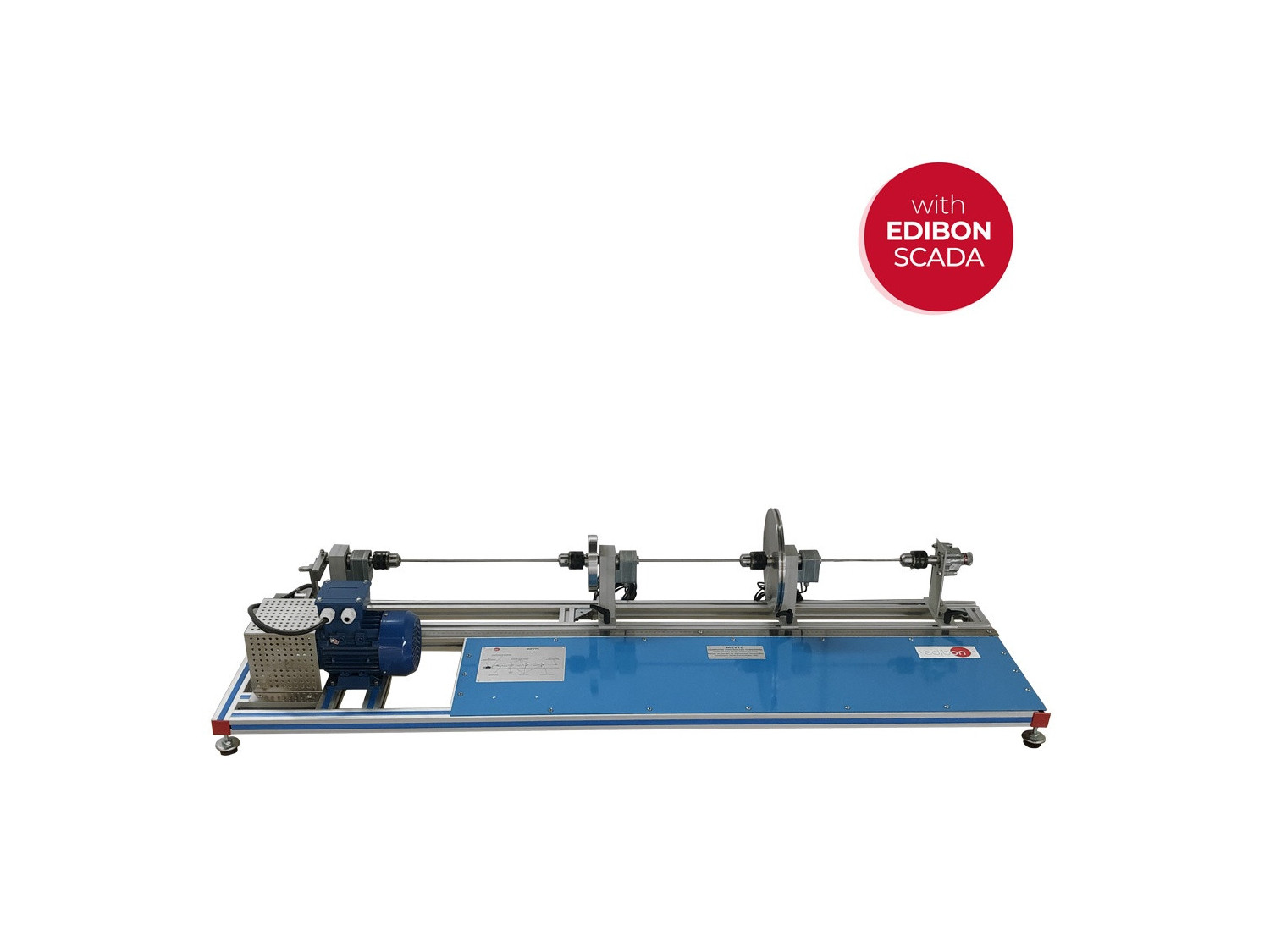

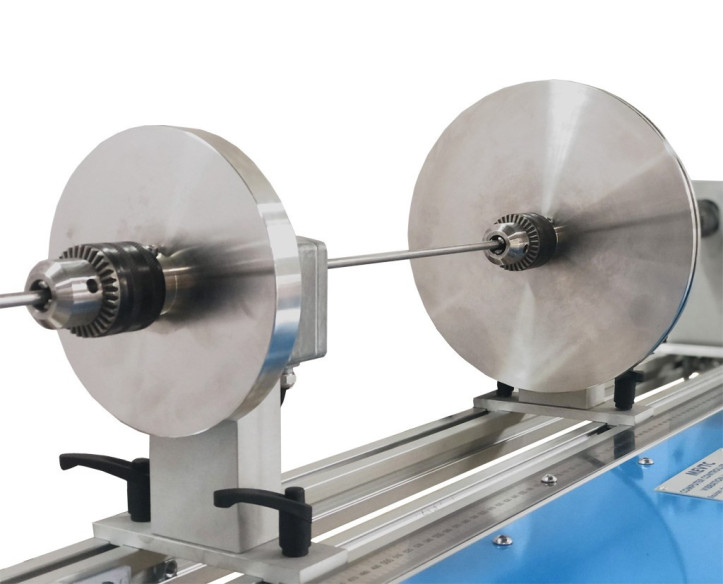

El elemento principal del equipo "MEVTC", es una barra de acero de 6 mm de diámetro y una serie de discos de inercia, que se apoyan sobre unos pilares mediante rodamientos. En función de la disposición y número de las masas de inercia colocadas se observaran distintos comportamientos del sistema.
El sistema es sometido a una vibración que generará el excitador accionado por un motor eléctrico. Los ángulos de excitación son variables. El software controla la velocidad de la excitación del motor, dependiendo del estudio que se lleve a cabo.
Las vibraciones torsionales se miden en los pilares de la barra de torsión mediante sensores del ángulo de giro, que miden el ángulo girado por la barra de acero en la posición del pilar al que está asociado. Asimismo, a partir de estos sensores se obtiene las curvas de movimiento oscilatorio que definen el sistema.
Por otro lado, en el extremo de la barra, se encentra un amortiguador que permite el ajuste de diferentes grados de amortiguación y es el encargado de atenuar las vibraciones creadas por el excitador.

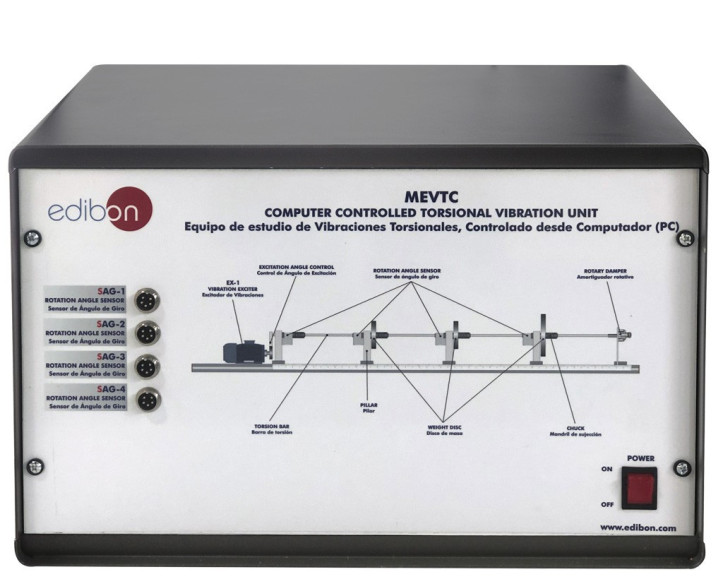

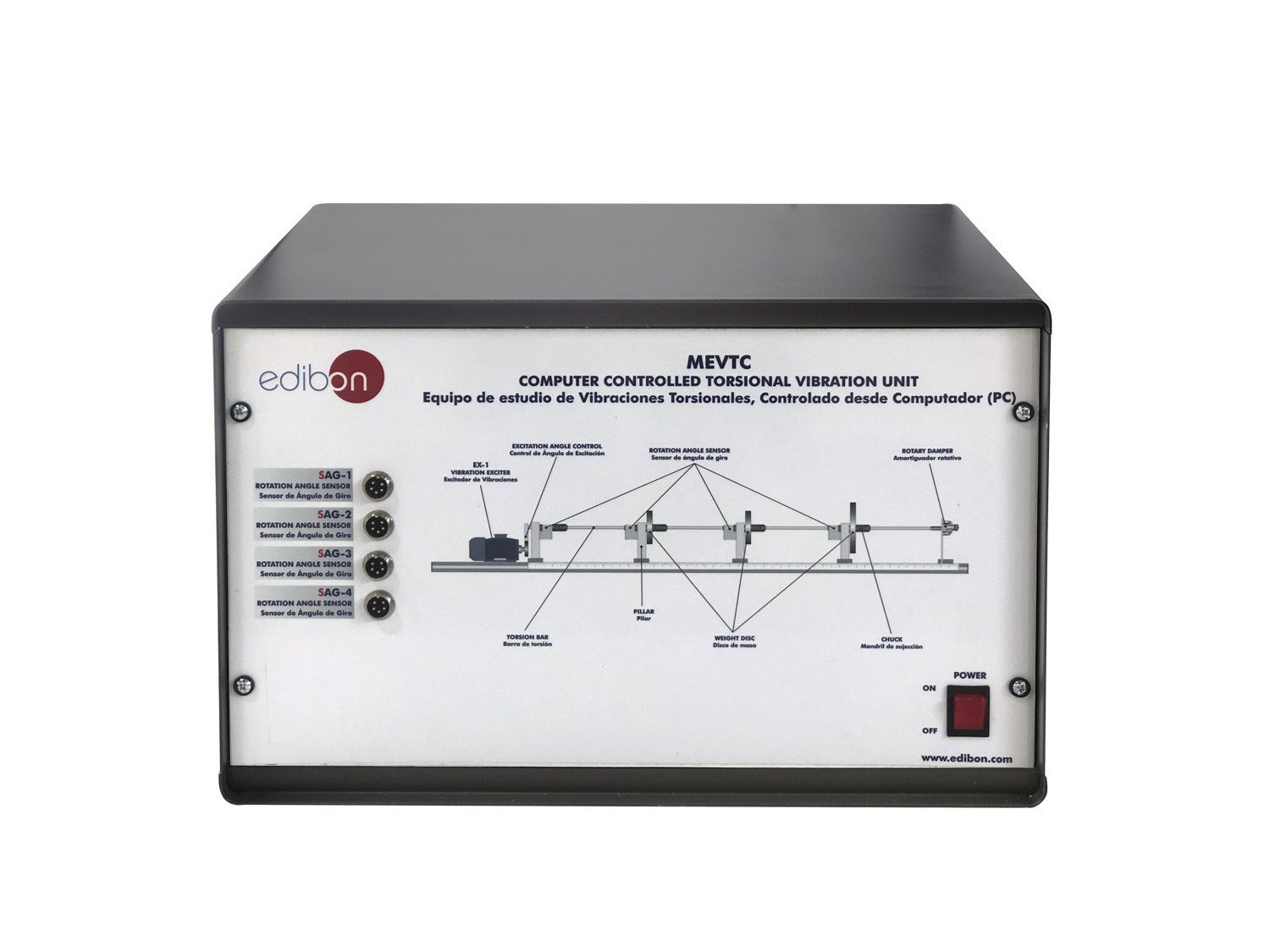

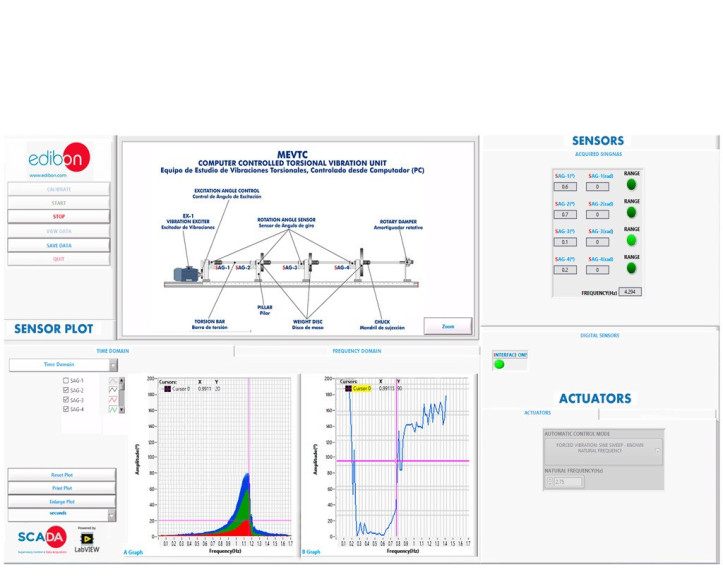

Este Equipo Controlado desde Computador se suministra con el Sistema de Control desde Computador (SCADA) de EDIBON, e incluye: el propio Equipo + una Caja-Interface de Control + una Tarjeta de Adquisición de Datos + Paquetes de Software de Control, Adquisición de Datos y Manejo de Datos, para el control del proceso y de todos los parámetros que intervienen en el proceso.
EJERCICIOS Y PRÁCTICAS GUIADAS
EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL
- Estudio del comportamiento de las vibraciones torsionales.
- Estudio de la frecuencia de oscilación.
- Estudio de vibraciones torsionales de un sistema sometido a torsión libre.
- Estudio de vibraciones torsionales de un sistema sometido a torsión forzada.
- Cálculo del coeficiente de amortiguamiento de un sistema sometido a vibración torsional.
- Estudio de la resonancia y el cambio de fase en un sistema alrededor de su funcionamiento en la frecuencia natural.
- Estudio del comportamiento de las vibraciones torsionales de un sistema con dos y tres discos de inercia.
- Determinación de la rigidez torsional de una barra sometida a torsión (Requiere Set de pesas "tipo B").
- Determinación del módulo de rigidez de una barra de torsión (Requiere Set de pesas "tipo B").
- Calibración de sensores.
MÁS EJERCICIOS PRÁCTICOS QUE PUEDEN REALIZARSE CON ESTE EQUIPO
Posibilidades prácticas adicionales:
- Determinación del momento de inercia de un disco de inercia.
Otras posibilidades que pueden realizarse con este equipo:
- Varios alumnos pueden visualizar simultáneamente los resultados. Visualizar todos los resultados en la clase, en tiempo real, por medio de un proyector o una pizarra electrónica.
- Control Abierto, Multicontrol y Control en Tiempo Real. Este equipo permite intrínsecamente y/o extrínsecamente cambiar en tiempo real el span, la ganancia, los parámetros proporcional, integral y derivativo, etc.
- El Sistema de Control desde Computador con SCADA y Control PID permiten una simulación industrial real.
- Este equipo es totalmente seguro ya que dispone de dispositivos de seguridad mecánicos, eléctricos/electrónicos y de software.
- Este equipo puede usarse para realizar investigación aplicada.
- Este equipo puede usarse para impartir cursos de formación a Industrias, incluso a otras Instituciones de Educación Técnica.
- Control del proceso del equipo MEVTC a través de la interface de control, sin el computador.
- Visualización de todos los valores de los sensores usados en el proceso del equipo MEVTC.
- Usando PLC-PI pueden realizarse adicionalmente 19 ejercicios más.
- El usuario puede realizar otros ejercicios diseñados por él mismo.
EQUIPOS COMPLEMENTARIOS
7.1.4.- VIBRACIONES Y OSCILACIONES
MVRE
El Equipo de Estudio de Vibración de un Muelle en Espiral, "MVRE", ha sido diseñado para el estudio y comprensión de un muelle de torsión en espiral, un sistema masa-muelle y las propiedades fundamentales del movimiento periódico que lo...
7.1.4.- VIBRACIONES Y OSCILACIONES
MVL
Equipo de Vibraciones Libres

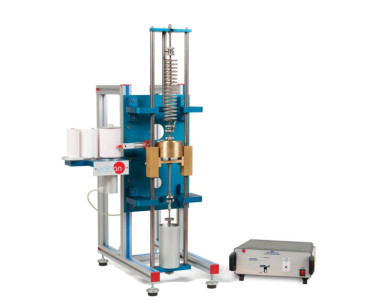

El Equipo de Vibraciones Libres, "MVL", ha sido desarrollado para ampliar el campo de demostraciones y experimentos que proporcionan al usuario una comprensión de las vibraciones libres de un sistema muelle-masa-amortiguador simple. Se pueden...
14.1.4.- VIBRACIONES Y OSCILACIONES
MVLF
Equipo de Vibraciones Libres y Forzadas

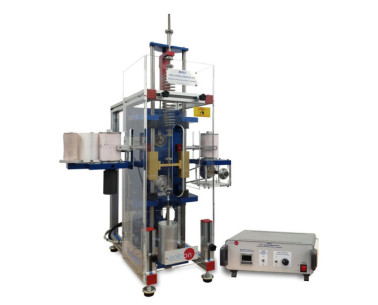

El Equipo de Vibraciones Libres y Forzadas, "MVLF", ha sido desarrollado para ampliar el campo de demostraciones y experimentos que proporcionan al usuario una comprensión de las vibraciones libres y forzadas de un sistema muelle-masa-amortiguador...
7.1.4.- VIBRACIONES Y OSCILACIONES
MEVLB
Equipo de Estudio de Vibración Libre en Barras

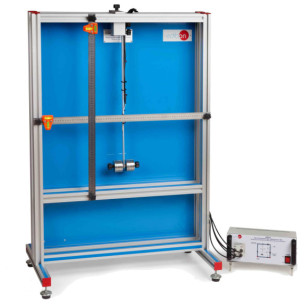

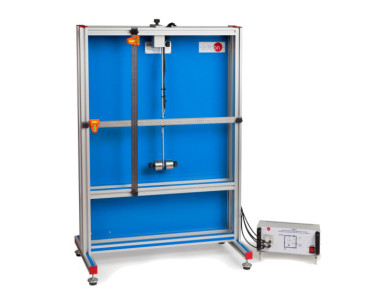

El Equipo de Estudio de Vibración Libre en Barras, "MEVLB", permite estudiar las características de las vibraciones libres de una barra de flexión.La frecuencia natural de la barra de flexión se puede modificar añadiendo pesos adicionales en el...
7.1.3.- ESTÁTICA Y DINÁMICA
MSHU
Equipo de Movimiento Armónico Simple

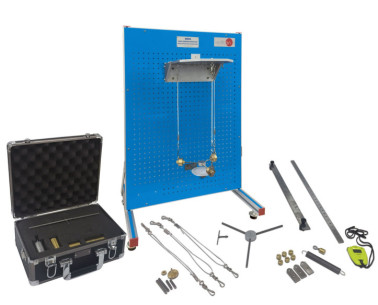

El Equipo de Movimiento Armónico Simple, "MSHU", permite el estudio del movimiento armónico simple que experimentan algunos elementos, como son distintos tipos de péndulos (simple, bifilar, trifilar y péndulo de Kater) y muelles.Consta de un panel...
14.1.4.- VIBRACIONES Y OSCILACIONES
MOT
Equipo de Oscilación Torsional

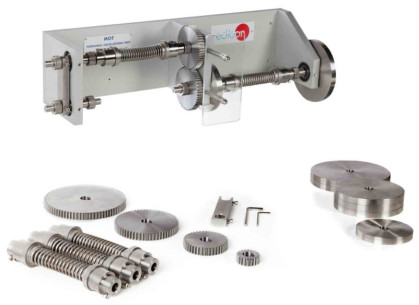

El Equipo de Oscilación Torsional, "MOT", consta básicamente de una estructura rígida que dispone de unos elementos de sujeción que permiten la ubicación de los diferentes elementos que componen el equipo, un juego de muelles helicoidales que...
