TMHA Equipo de Medición de la Humedad del Aire

AIR HUMIDITY MEASUREMENT UNIT - TMHA

SISTEMAS INNOVADORES

El Equipo de Medición de la Humedad del Aire, "TMHA", muestra las diferencias en la exactitud entre diferentes instrumentos para medirla humedad relativa del aire.

Ver descripción general

Descripción General

El Equipo de Medición de la Humedad del Aire, "TMHA", muestra las diferencias en la exactitud entre diferentes instrumentos para medirla humedad relativa del aire. También incluye un ventilador para mostrar los efectos del flujo de aire en los diferentes instrumentos.

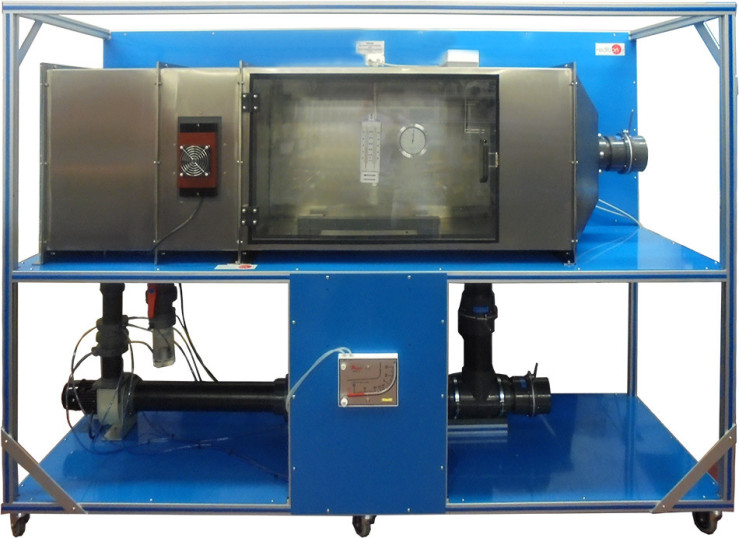

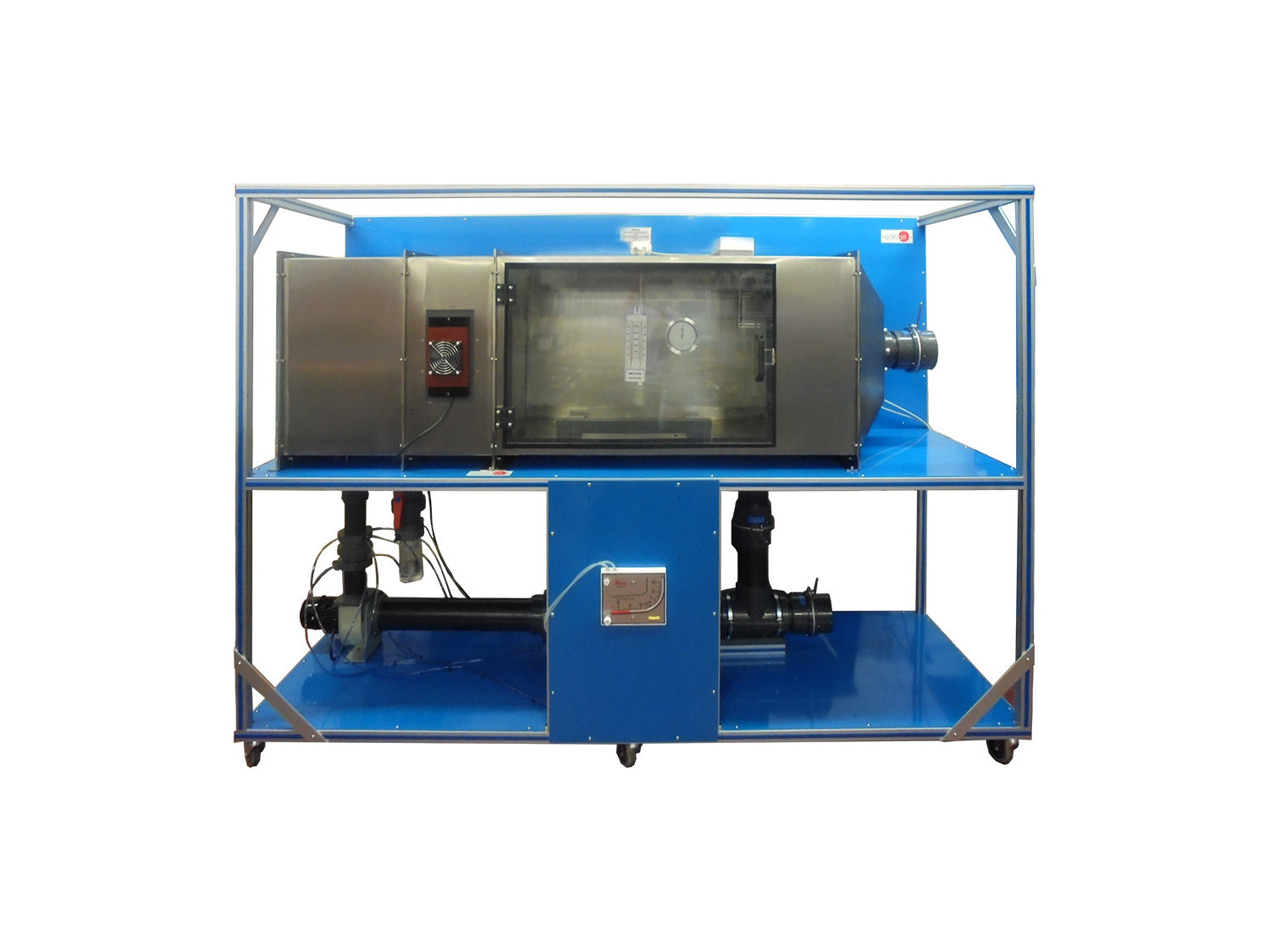

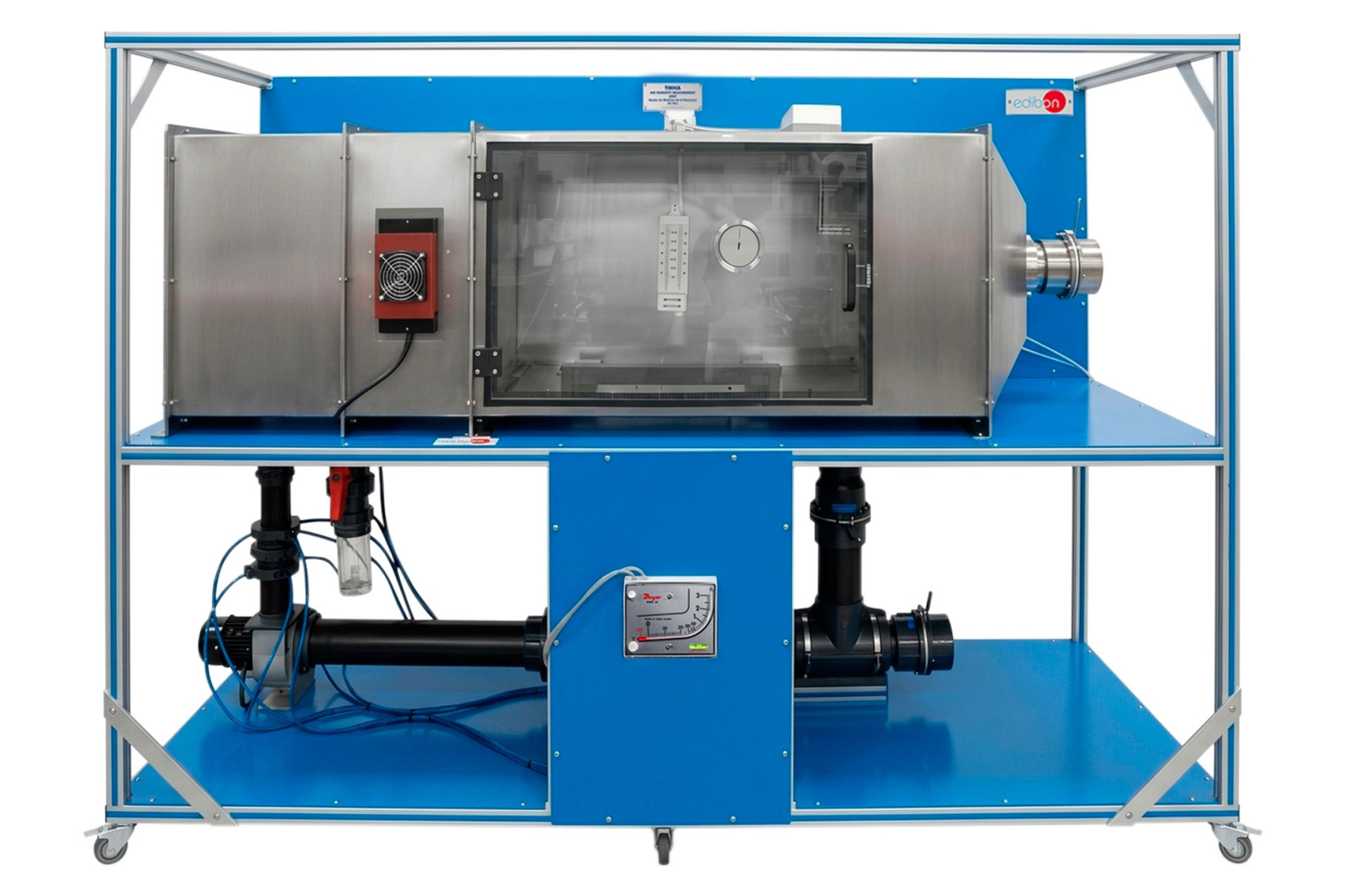

Una estructura metálica móvil tiene un conducto y un ventilador. La parte principal es el conducto de acero inoxidable, que contieneuna selección de instrumentos para medir la humedad del aire y la temperatura. Una ventana transparente en el conducto permite elacceso de los estudiantes a tomar lecturas. Los instrumentos también se cambian por esa ventana. Este conducto puede ser humidificadoy deshumidificado.

Un atomizador ultrasónico se utiliza para la humidificación y un elemento de refrigeración Peltier se utiliza para la deshumidificación.

Un ventilador de flujo variable, montado debajo del conducto, suministra un flujo de aire. Esto permite mostrar los efectos del flujo deaire en diferentes instrumentos y asegurar una buena mezcla. Utilizando varias válvulas de regulación, el equipo puede trabajar en dosconfiguraciones diferentes: el aire puede ser recirculado en el interior del conducto o tomarse del aire ambiente. El flujo de aire tambiénse controla con esas válvulas.

El flujo de aire se puede variar con la consola electrónica y el caudal se calcula con la caída de presión producida en la placa de orificiosituada en la salida del ventilador. Esa caída de presión se mide con un manómetro inclinado.

El equipo incluye varios instrumentos mecánicos y electrónicos para medir la humedad relativa y la temperatura: un higrómetro decabello, un sensor de humedad con fibra sintética y sensor de temperatura, un sensor de humedad capacitivo y un higrómetro de bulbohúmedo y seco.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Estudio de los diferentes métodos de medición de la humedaddel aire: higrómetro de cabello, sensor de humedad con fibrasintética, sensor de humedad capacitivo, e higrómetro debulbo húmedo y seco.
  2. Cálculo del caudal con la placa de orificio.
  3. Estudio del estado de la humedad de aire en el diagrama h-x(tabla psicrométrica).
  4. Determinación de la humedad del aire ambiente utilizandodiferentes tipos de instrumentos.
  5. Determinación de la humedad del aire utilizando diferentestipos de instrumentos y variando la humedad del aire con unhumidificador y un deshumidificador.
  6. Comparación de diferentes métodos de medición por laprecisión y la facilidad de uso.
  7. Estudio del efecto del flujo de aire en la medición de lahumedad del aire ambiente.
  8. Estudio del efecto del flujo de aire en la medición de lahumedad del aire y variando la humedad del aire con unhumidificador y un deshumidificador.
