TEHSC Equipo de Estudio de la Eficiencia en un Sistema de Calefacción, Controlado desde Computador (PC)

COMPUTER CONTROLLED UNIT TO STUDY THE EFFICIENCY OF A HEATING SYSTEM - TEHSC

SISTEMAS INNOVADORES

El Equipo de Estudio de la Eficiencia en un Sistema de Calefacción, Controlado desdeComputador (PC), "TEHSC", diseñado por EDIBON, permite el estudio y el análisisde un circuito de calefacción cerrado formado por tuberías de diferente diámetro yrobinetería comúnmente utilizada en instalaciones de calefacción reales, con un grupode seguridad real (según Norma DIN 4751).

Ver descripción general

Descripción General

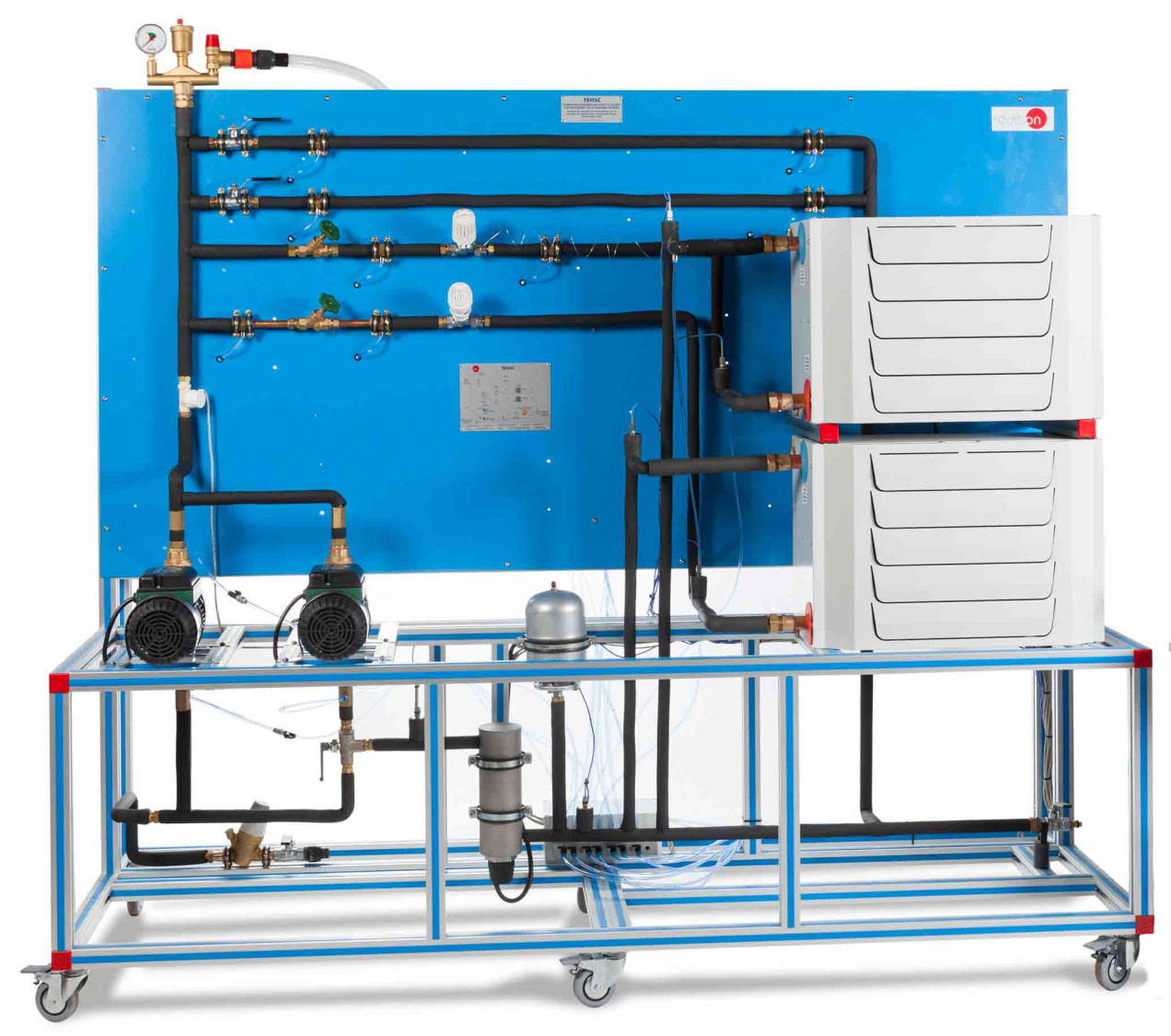

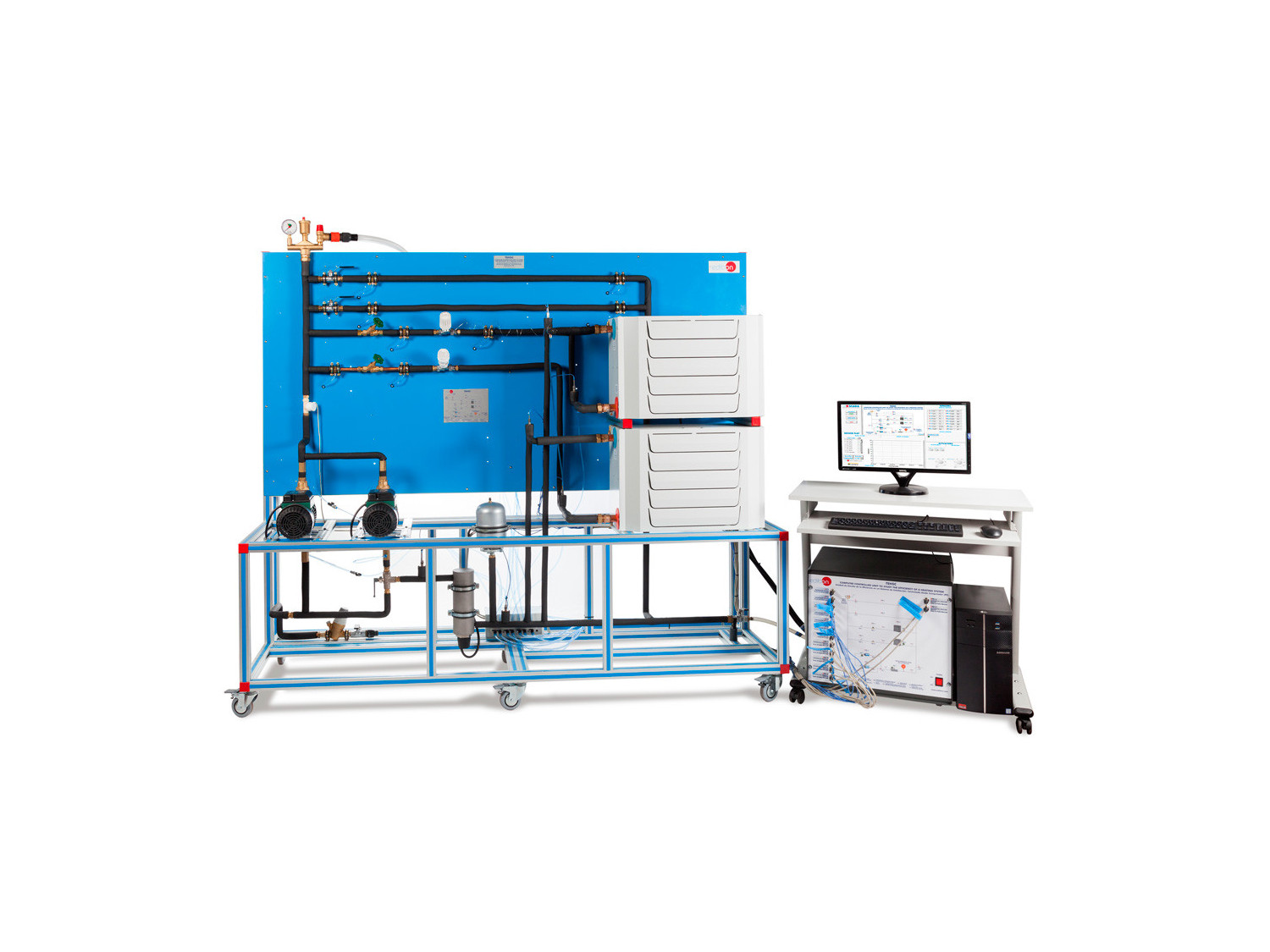

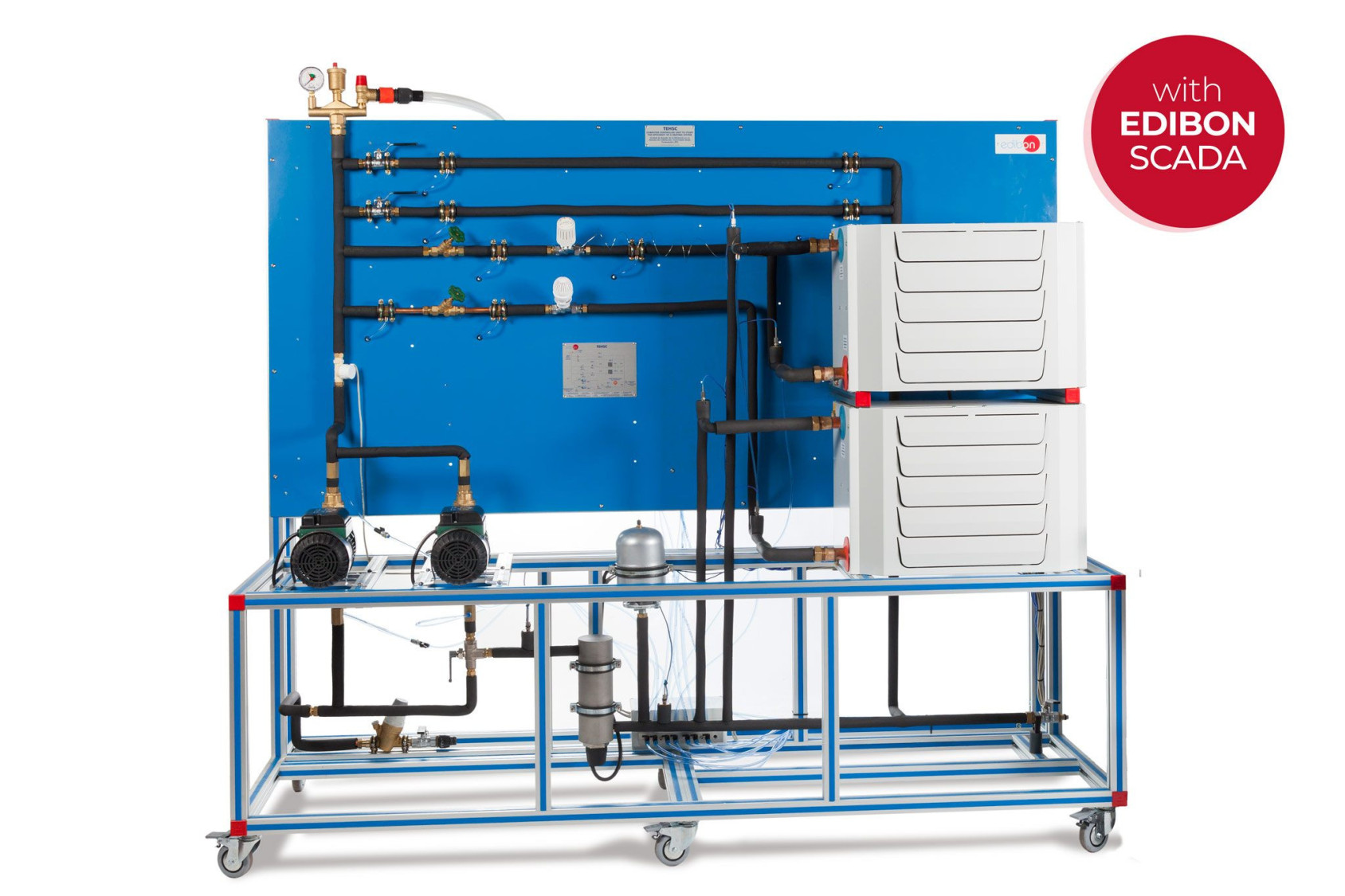

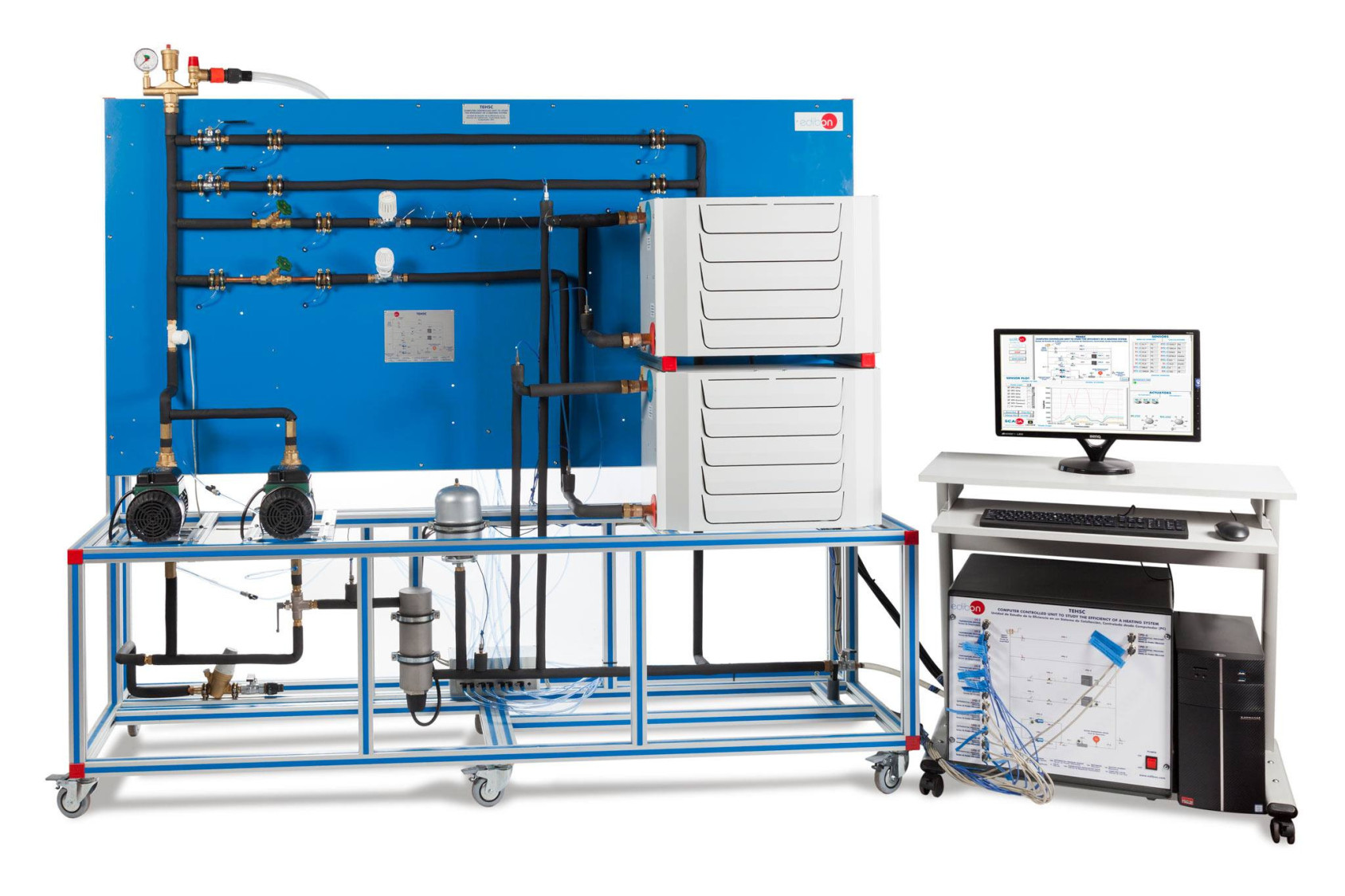

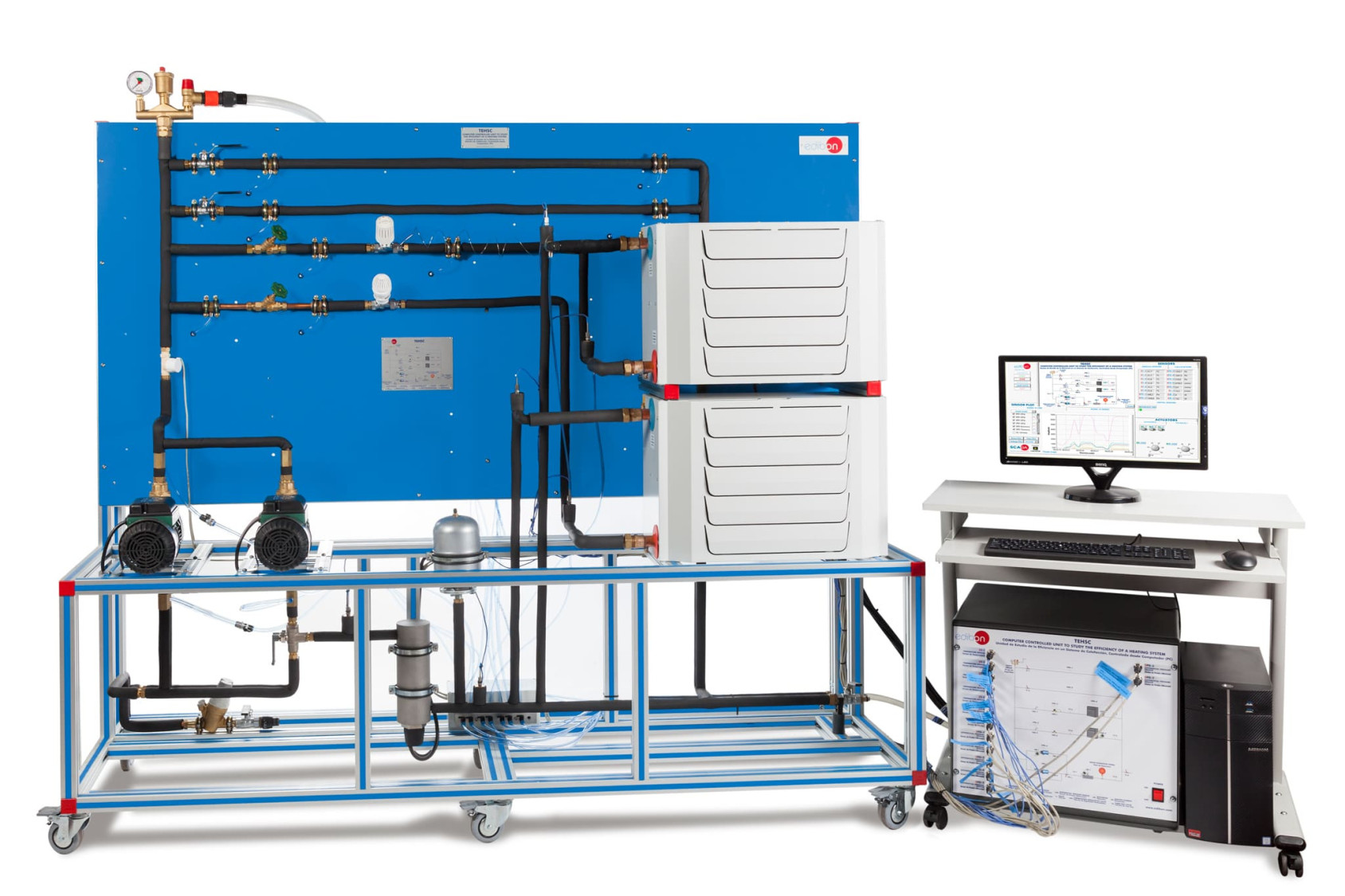

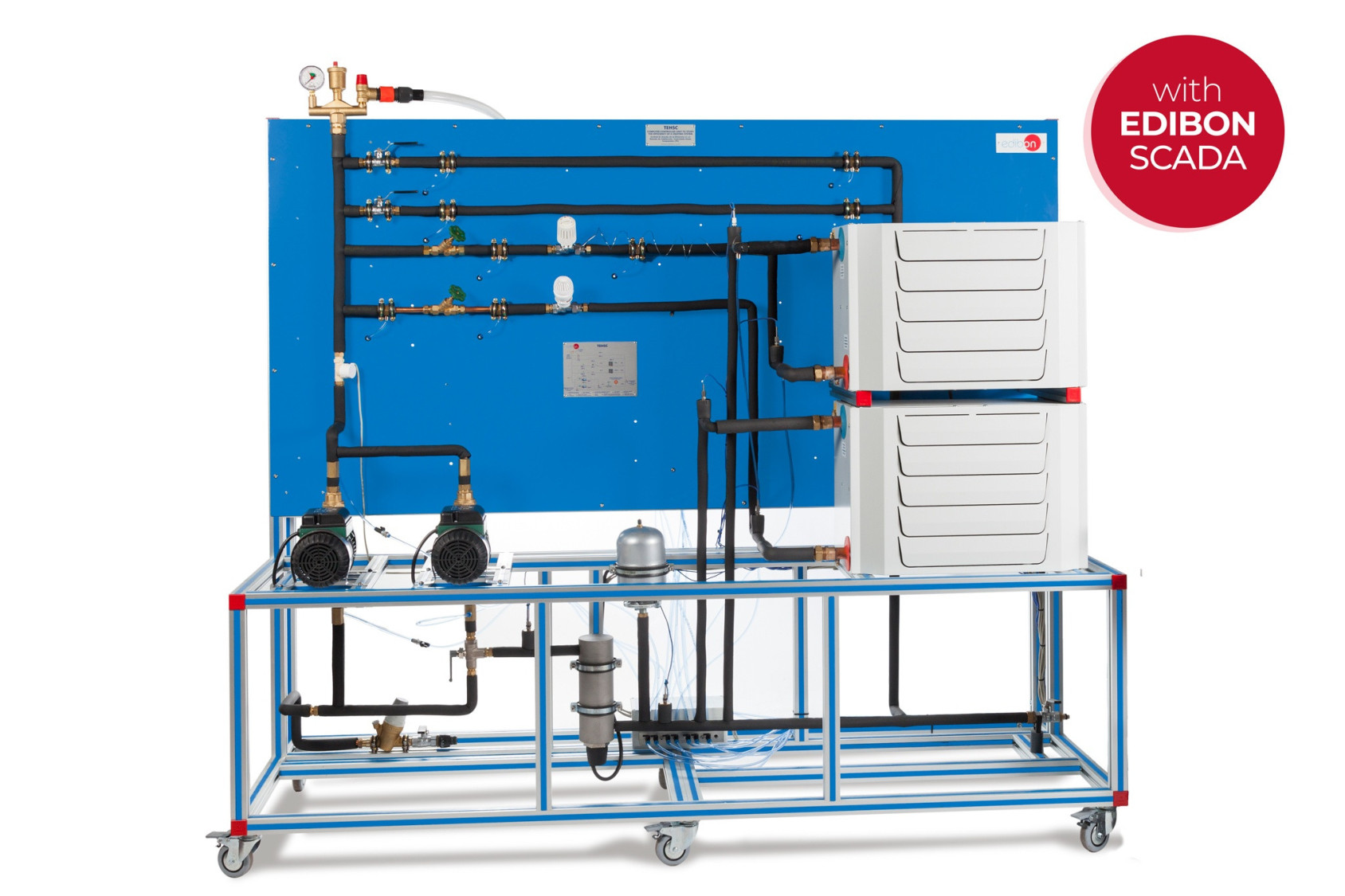

El Equipo de Estudio de la Eficiencia en un Sistema de Calefacción, Controlado desdeComputador (PC), "TEHSC", diseñado por EDIBON, permite el estudio y el análisisde un circuito de calefacción cerrado formado por tuberías de diferente diámetro yrobinetería comúnmente utilizada en instalaciones de calefacción reales, con un grupode seguridad real (según Norma DIN 4751). Permite analizar su eficiencia, incluyendo elfuncionamiento, disposición y compresión de los elementos que la componen.

Para impulsar el agua a lo largo de la instalación, se dispone de dos bombas de circulaciónconvencional, una de ellas de velocidad regulable, ambas controladas a través decomputador (PC), y que permiten su estudio comparativo. Disponen de dos sensores depresión diferencial para el estudio de las pérdidas de carga provocadas por cada bomba.

El sistema incorpora una resistencia eléctrica de calefacción controlada desde computador(PC). Esta se caracteriza porque presenta una respuesta en escalón, y con un control de dospuntos de temperatura con ajuste de variables de referencia e histéresis. Alternativamente,también se controla a través de control PID con una temperatura de consigna y unos parámetros ajustables.

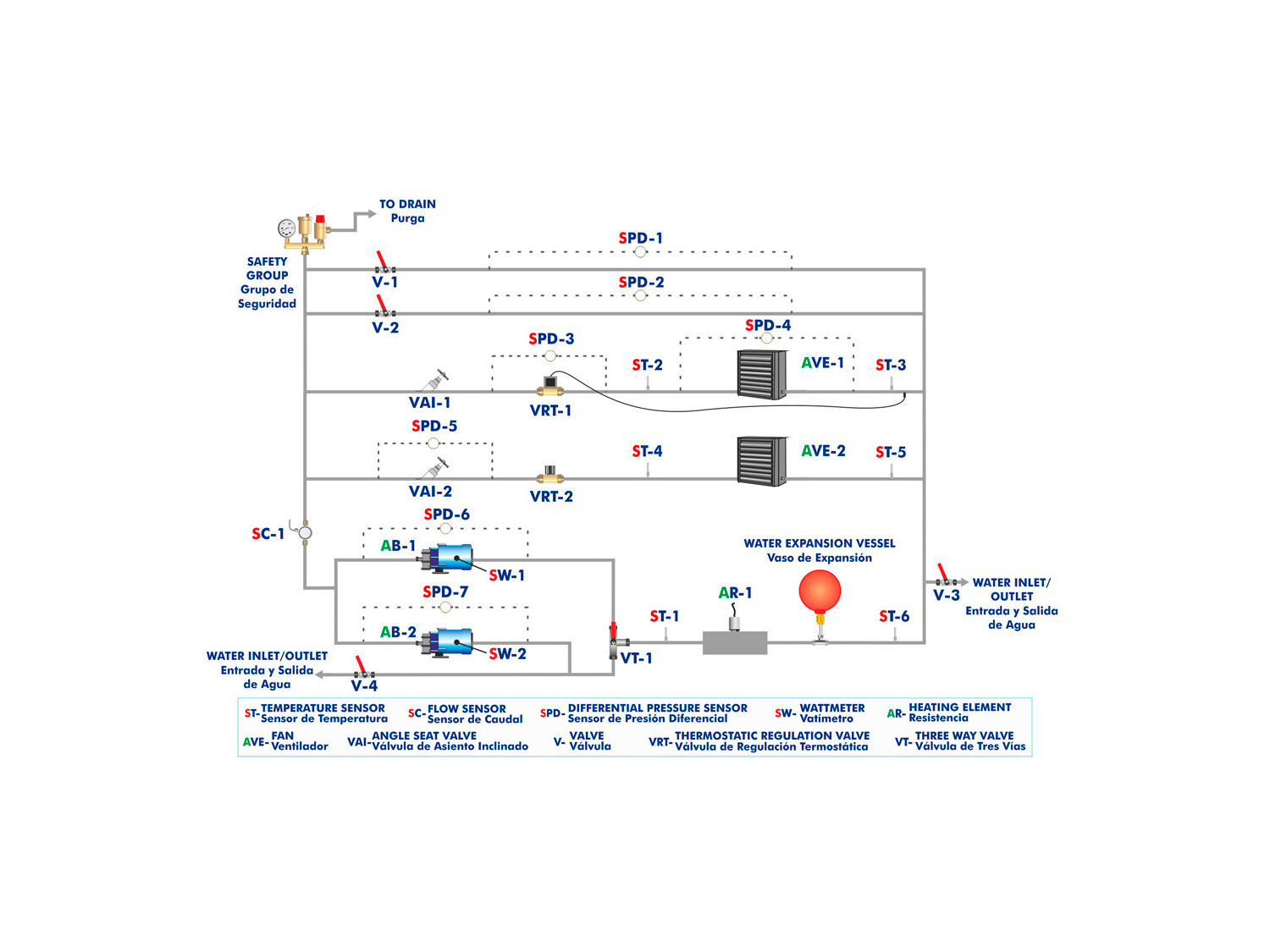

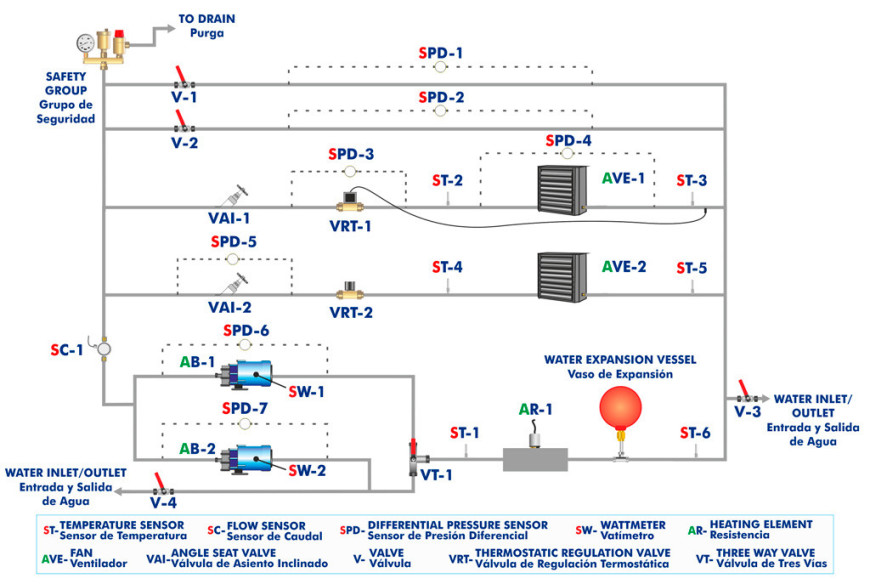

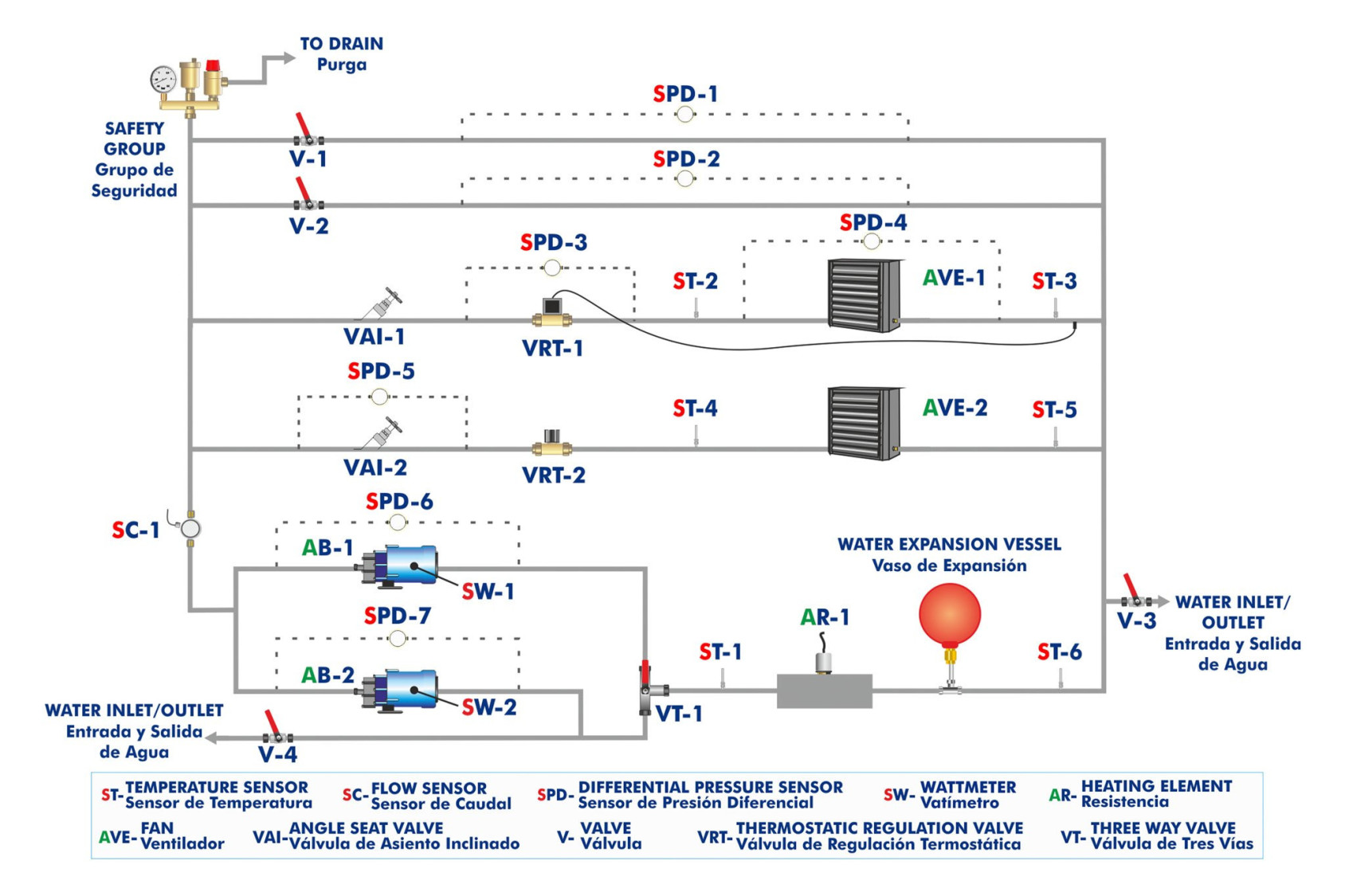

El equipo distribuye el agua caliente en varias líneas de calefacción. En las líneas inferiores, el equipo incorpora dos sensores de presióndiferencial para el estudio de las pérdidas de carga en conducciones de calefacción de diferente diámetro.

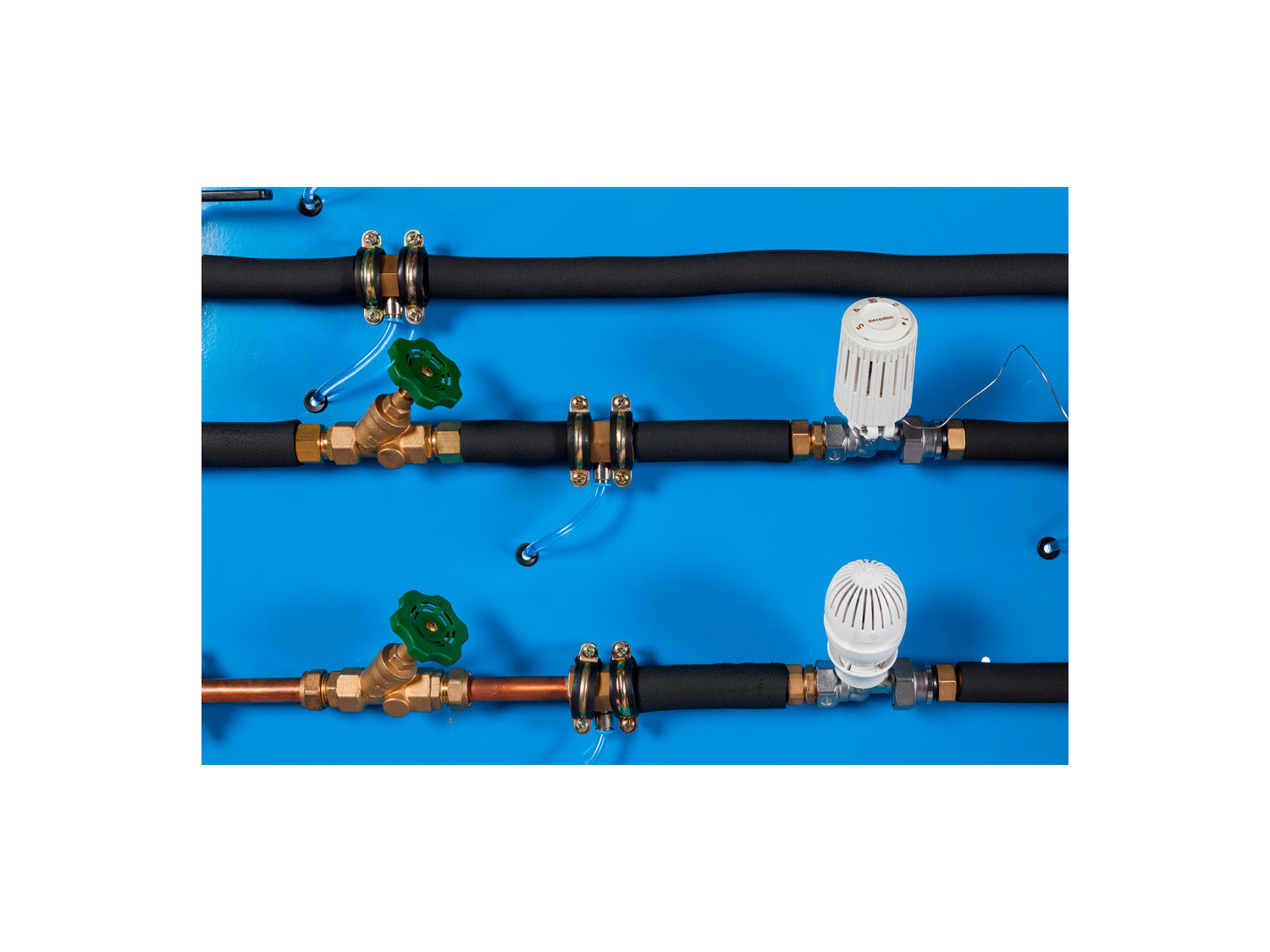

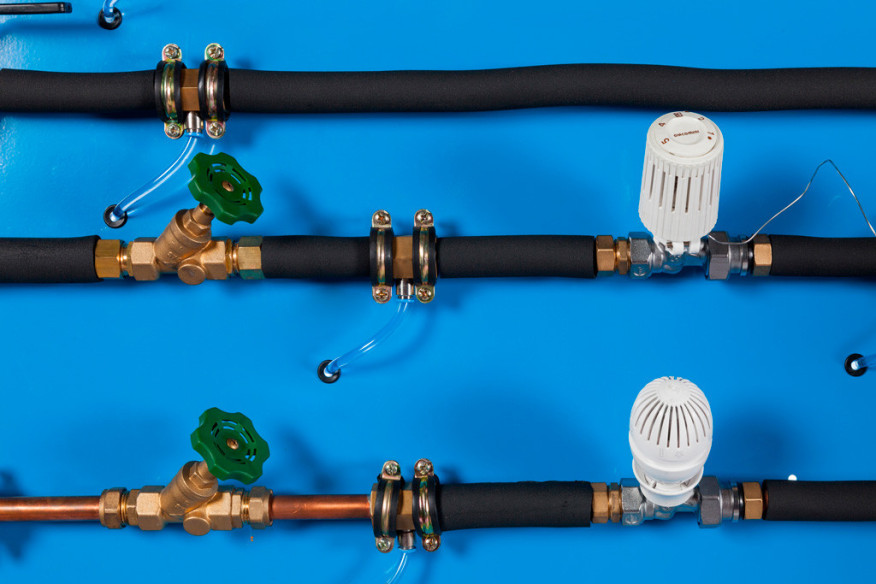

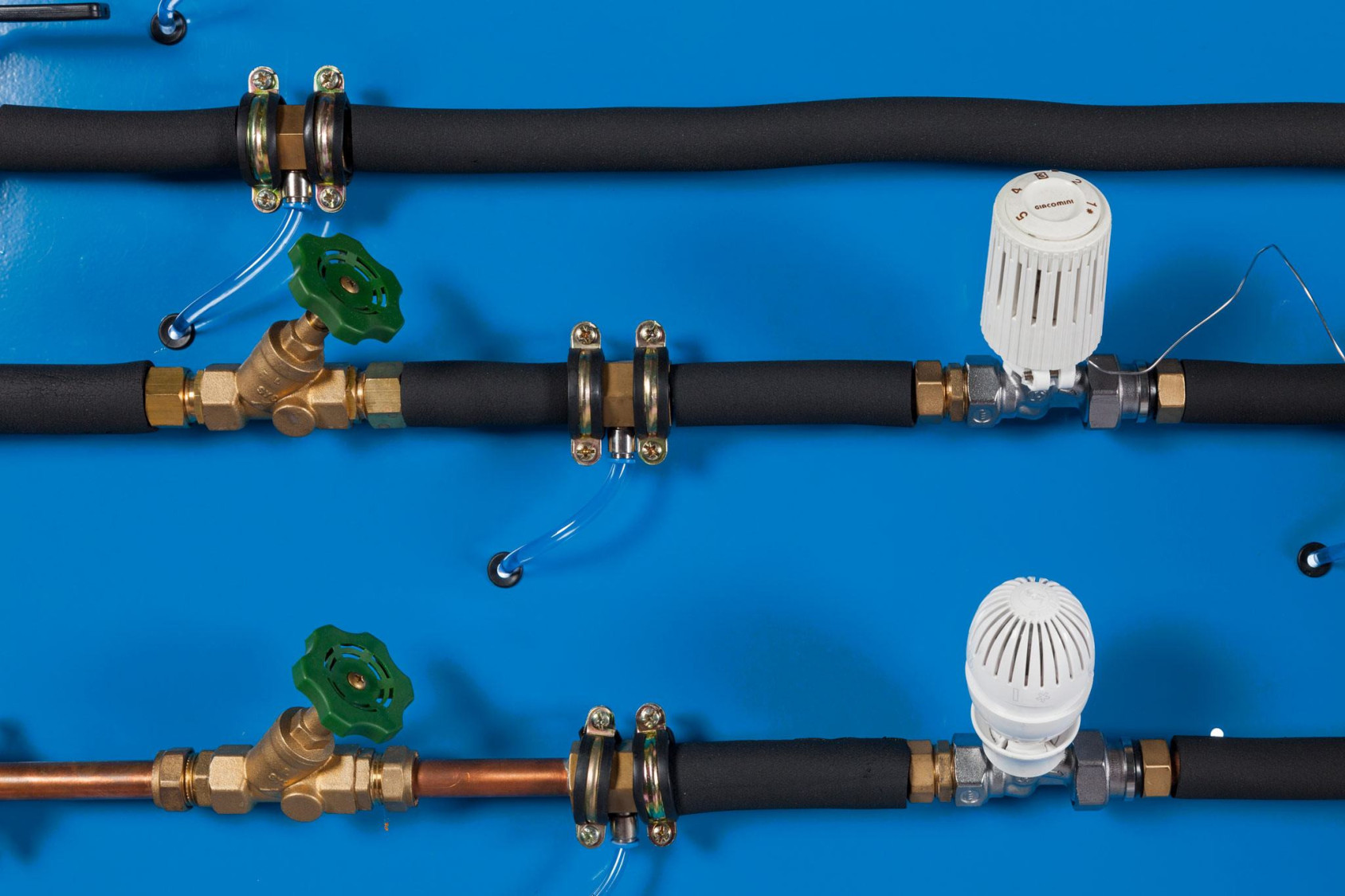

En las líneas superiores del equipo se incluyen diferentes válvulas para su estudio comparativo y la determinación de las pérdidas decarga mediante dos sensores de presión diferencial. Estas válvulas son dos válvulas termostáticas con cabezales termostáticos diferentes,que regulan en función de la temperatura ambiente y en función de la temperatura del agua interior, y una válvula de asiento inclinado.

Además en las líneas superiores también se disponen dos convectores con ventilador controlados desde computador (PC), uno de ellosde velocidad regulable, permitiendo su estudio comparativo y la emisión de aire caliente. Mediante un sensor de presión diferencial sepermite el estudio de las pérdidas de carga producidas en un convector convencional.

Además de estudiar la pérdida de carga producida en los diferentes elementos del sistema de calefacción, el equipo incluye sensor decaudal de agua, dos sensores de potencia de las dos bombas circulatorias y seis sensores de temperatura repartidos en puntos clave delsistema, que permiten los cálculos de flujos energéticos y análisis de eficiencia.

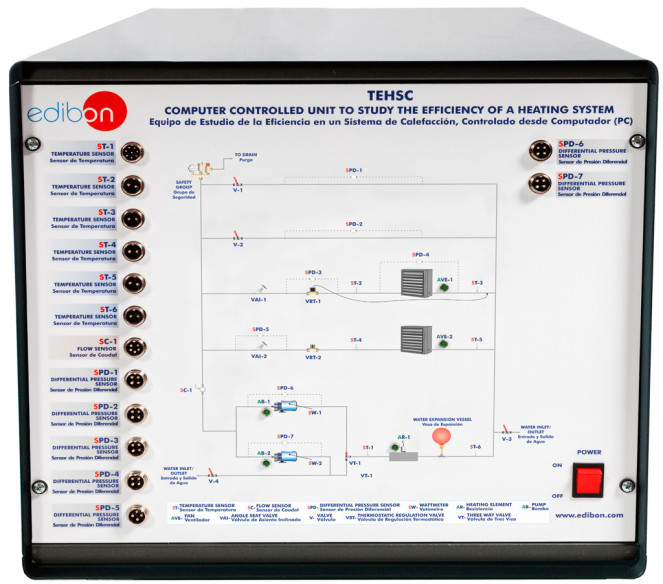

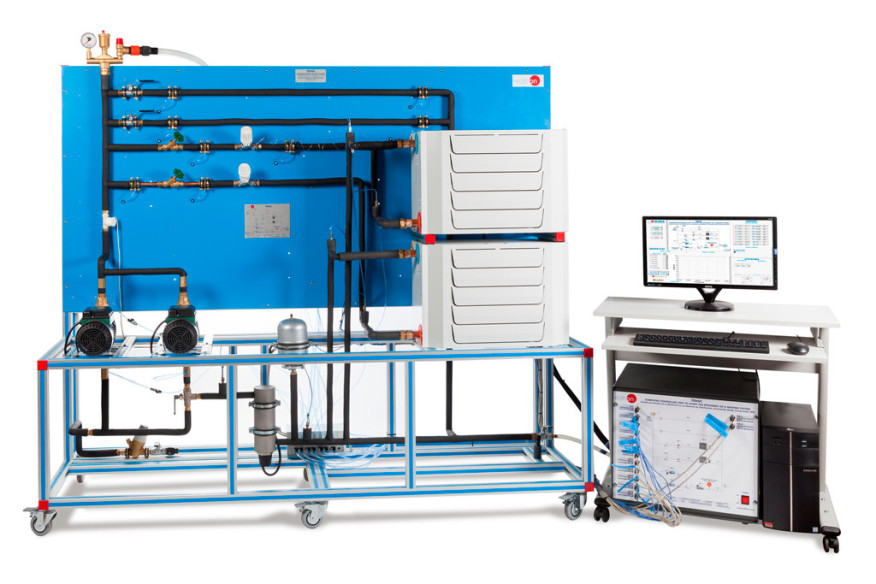

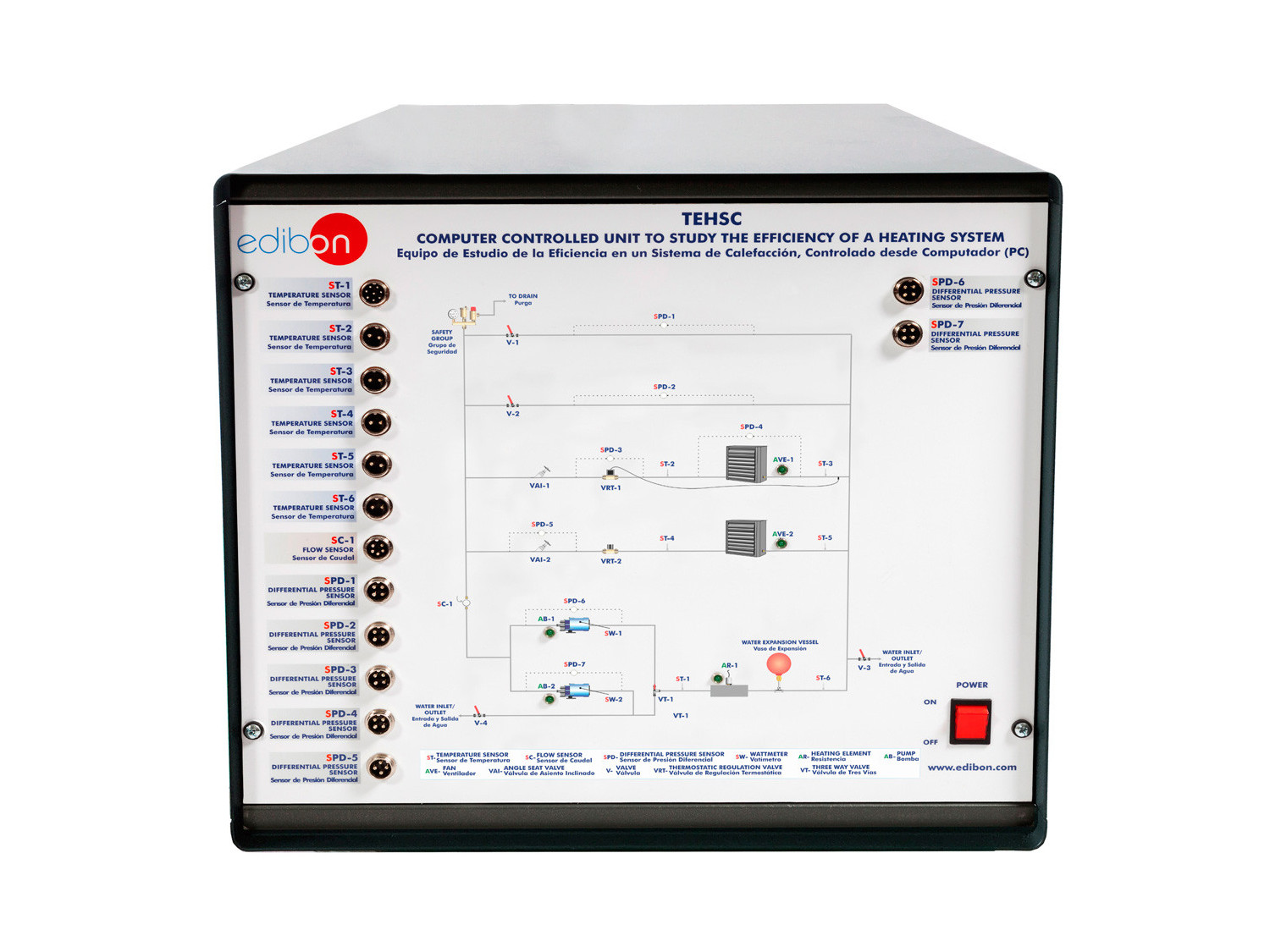

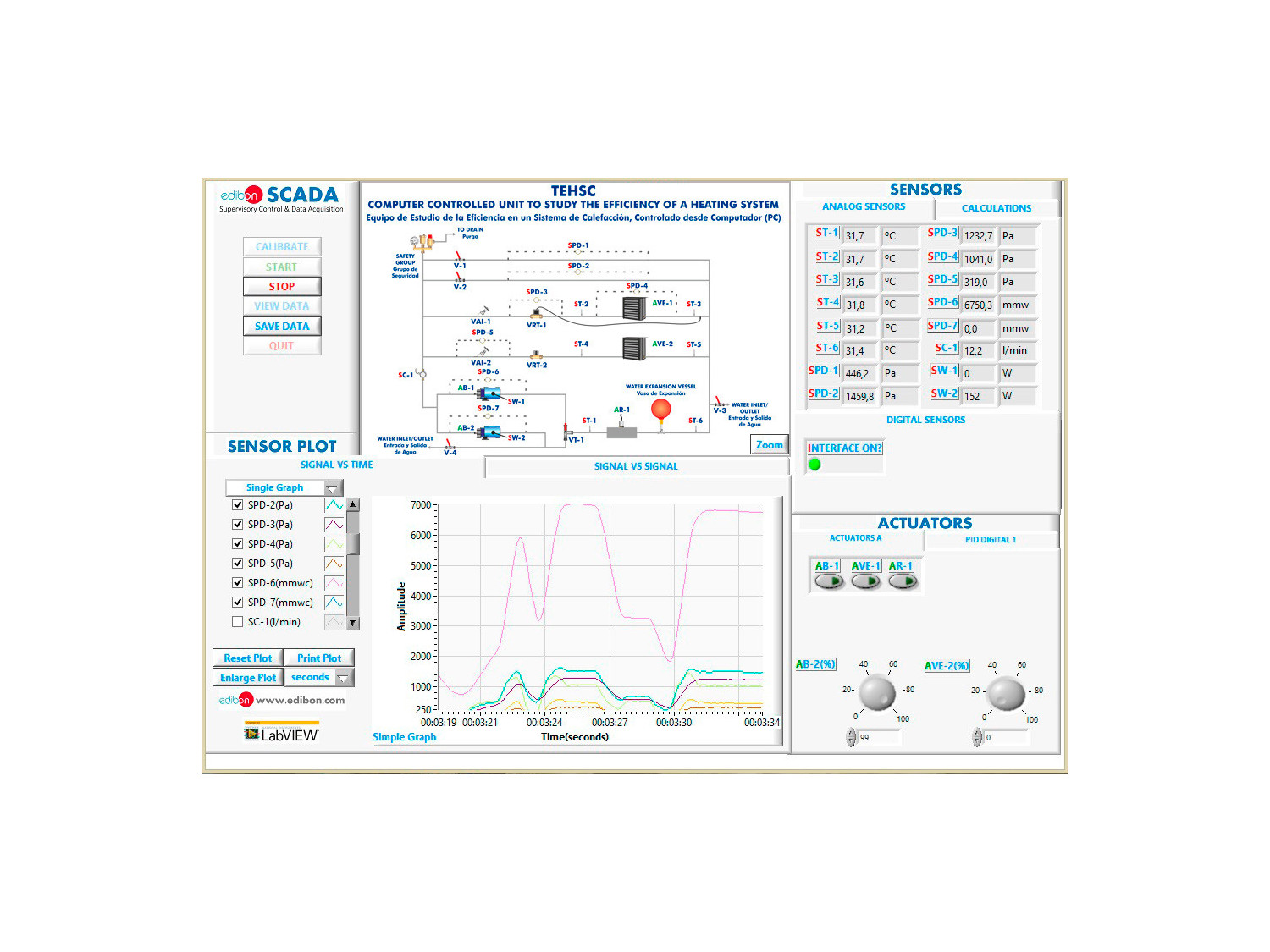

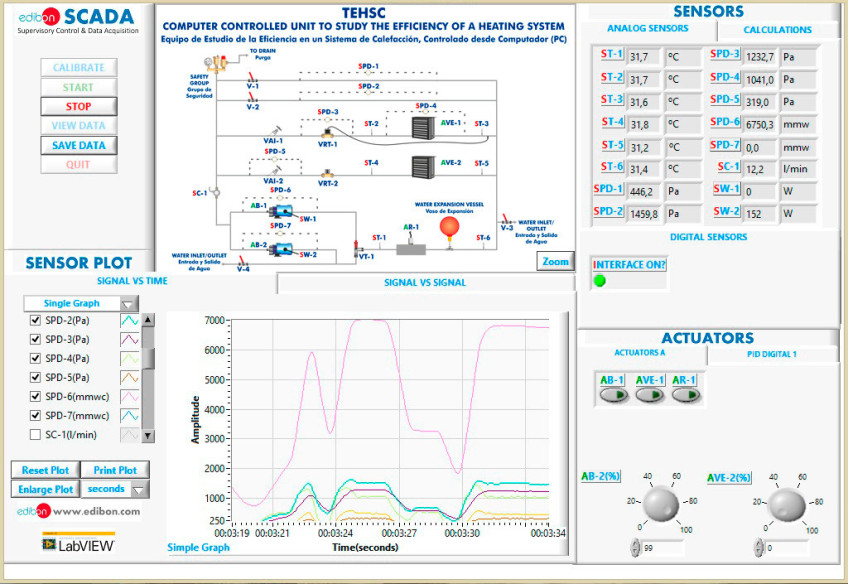

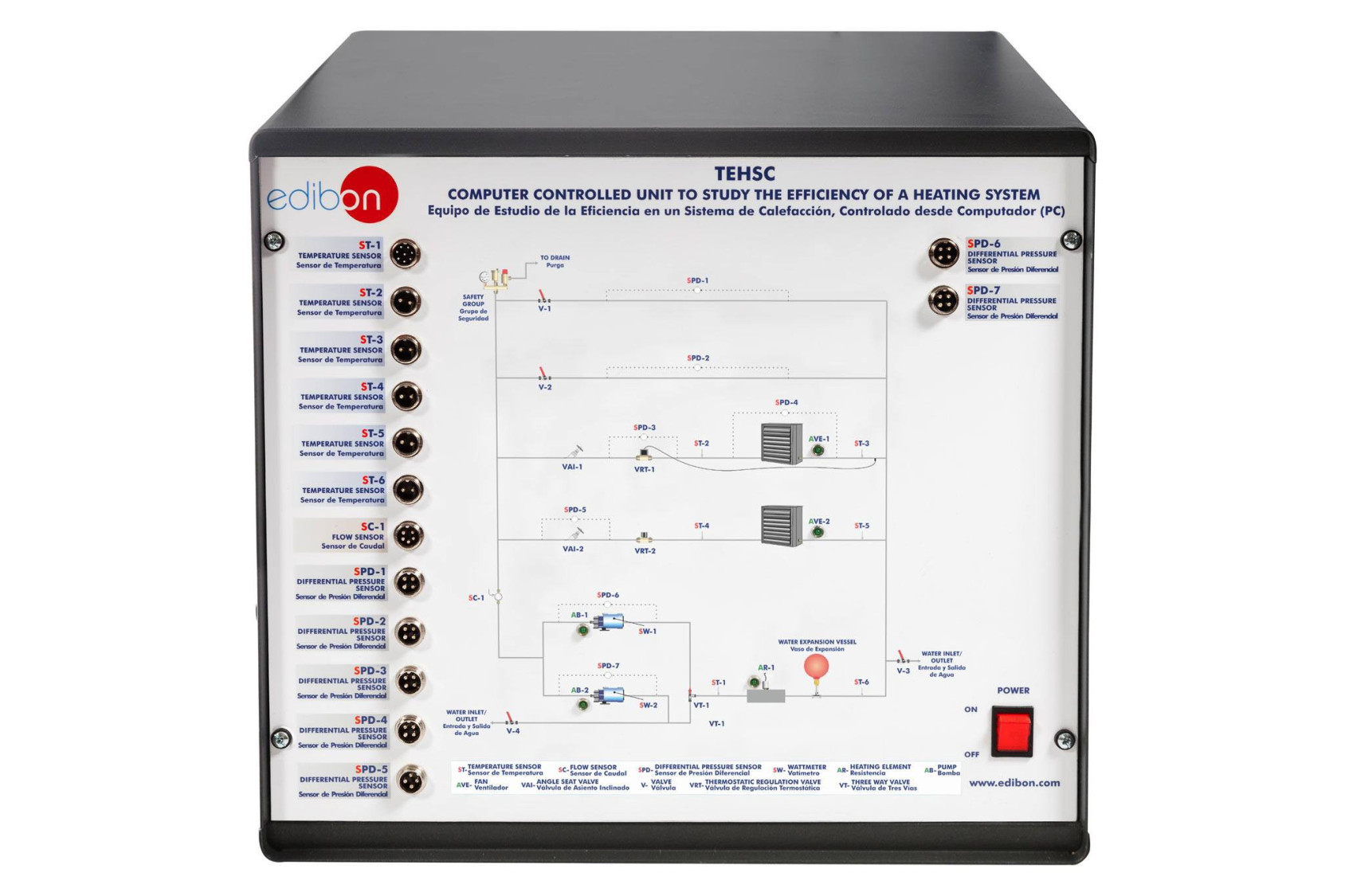

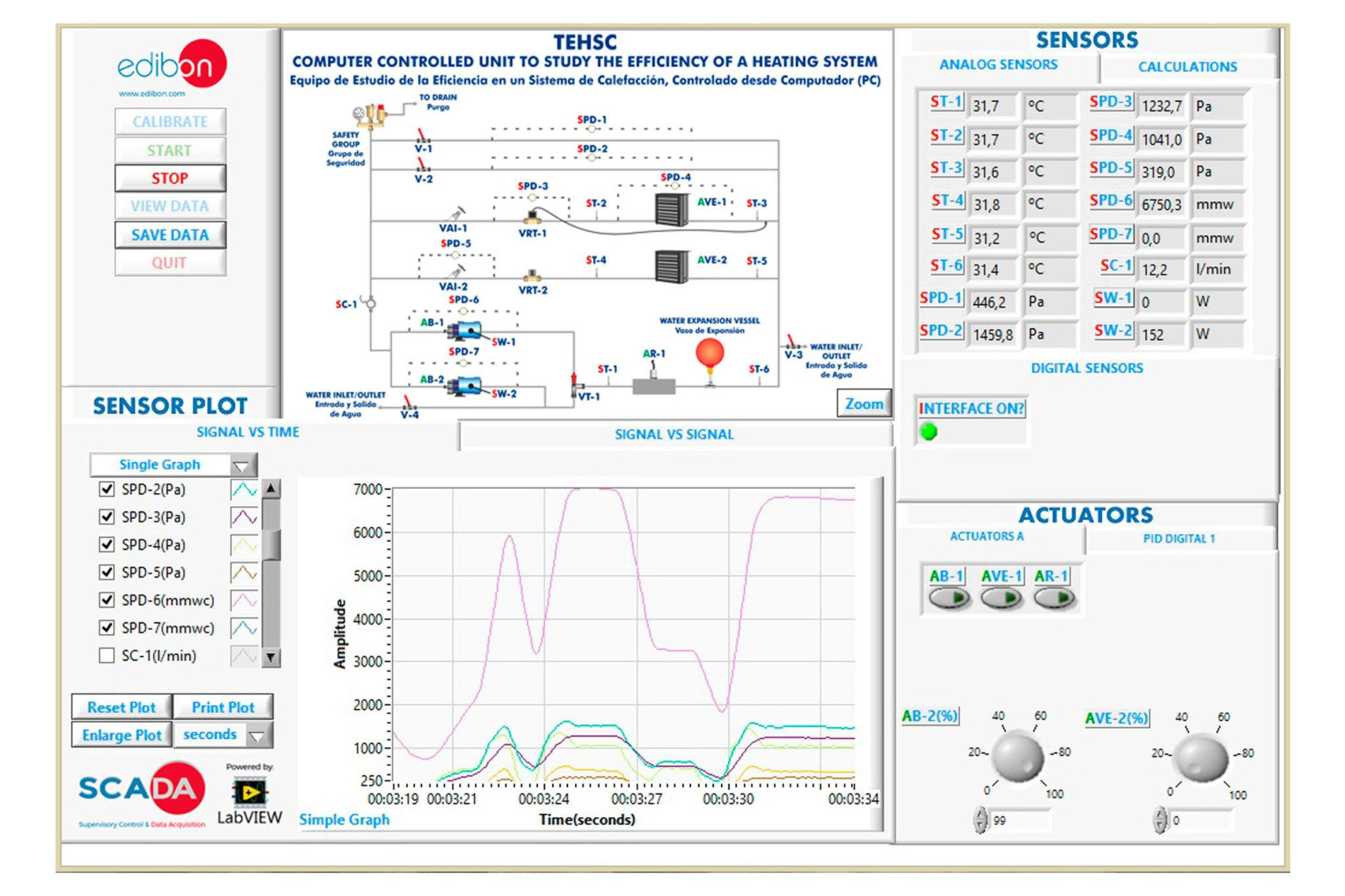

Este Equipo Controlado desde Computador se suministra con el Sistema de Control desde Computador (SCADA) de EDIBON, e incluye:el propio Equipo + una Caja-Interface de Control + una Tarjeta de Adquisición de Datos + Paquetes de Software de Control, Adquisiciónde Datos y Manejo de Datos, para el control del proceso y de todos los parámetros que intervienen en el proceso.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Estudio de los principios y elementos fundamentales de instalaciones de calefacción eficientes.
  2. Determinación y análisis de las pérdidas de carga en conducciones de calefacción de diferente diámetro.
  3. Determinación y análisis de las pérdidas de carga en robinetería y elementos de un sistema de calefacción.
  4. Estudio y comparación de la eficiencia de potencia hidráulica de bombas circulatorias de calefacción.
  5. Funcionamiento y compresión de válvulas termostáticas. Comparativa entre distintos tipos de regulación.
  6. Calibración de los sensores.

MÁS EJERCICIOS PRÁCTICOS QUE PUEDEN REALIZARSE CON ESTE EQUIPO

  1. Sistemas de control de temperatura por dos puntos, PID programable y respuesta al escalón.
  2. Estudio y comparación de la eficiencia de potencia hidráulica de bombas circulatorias de calefacción.
  3. Estudio y comparación del consumo eléctrico de bombas circulatorias de calefacción.
  4. Balances energéticos en diferentes elementos de una instalación.
  5. Estudio de la transferencia de calor en convectores.
  6. Funcionamiento y compresión de una válvula de asiento inclinado.

Otras posibilidades que pueden realizarse con este equipo:

  1. Varios alumnos pueden visualizar simultáneamente los resultados. Visualizar todos los resultados en la clase, en tiempo real, por medio de un proyector o una pizarra electrónica.
  2. Control Abierto, Multicontrol y Control en Tiempo Real. Este equipo permite intrínsecamente y/o extrínsecamente cambiar en tiempo real el span, la ganancia, los parámetros proporcional, integral y derivativo, etc.
  3. El Sistema de Control desde Computador con SCADA y Control PID permiten una simulación industrial real.
  4. Este equipo es totalmente seguro ya que dispone de dispositivos de seguridad mecánicos, eléctricos/electrónicos y de software.
  5. Este equipo puede usarse para realizar investigación aplicada.
  6. Este equipo puede usarse para impartir cursos de formación a Industrias, incluso a otras Instituciones de Educación Técnica.
  7. Control del proceso del equipo TEHSC a través de la interface de control, sin el computador.
  8. Visualización de todos los valores de los sensores usados en el proceso del equipo TEHSC.
  9. Usando PLC-PI pueden realizarse adicionalmente 19 ejercicios más.
  10. El usuario puede realizar otros ejercicios diseñados por él mismo.
