TACS Equipo de Aire Acondicionado de dos Bloques (split)

SPLIT AIR CONDITIONER UNIT - TACS

SISTEMAS INNOVADORES

El Equipo de Aire Acondicionado de dos Bloques (split), "TACS", diseñado por EDIBON permite el estudio de funcionamiento de un acondicionador de aire de dos bloques con función de bomba de calor, que permite calentar o enfriar y sus diferentes modos de operación.

Ver descripción general

Descripción General

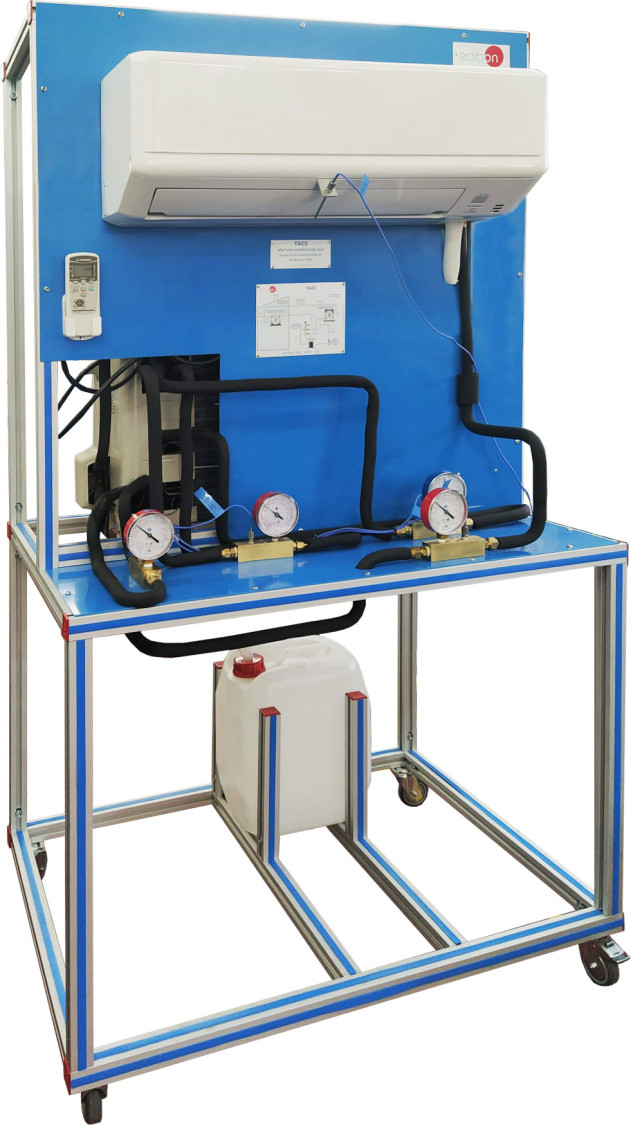

El Equipo de Aire Acondicionado de dos Bloques (split), "TACS", diseñado por EDIBON permite el estudio de funcionamiento de un acondicionador de aire de dos bloques con función de bomba de calor, que permite calentar o enfriar y sus diferentes modos de operación.El elemento principal del Equipo de Aire Acondicionado de dos Bloques (split), "TACS", es un acondicionador de aire de dos bloques de funcionamiento silencioso montado en un panel de acero pintado que simula la instalación real de dicho sistema.En la parte delantera se dispone la unidad interior con un ventilador y en la parte trasera la unidad exterior formada por un compresor rotativo, un intercambiador de calor, un tubo capilar para la expansión, un depósito acumulador y una válvula conmutadora del modo de trabajo de la bomba de calor.Para una mayor comprensión del ciclo se incluyen dos manómetros adicionales para comprobar la presión del refrigerante antes y después de la etapa de compresión.El equipo dispone de diferentes modos de funcionamiento:

  • Frío.
  • Calor.
  • Deshumectación: enfriamiento ligero.
  • Ventilación: usa solo el ventilador de la unidad interior.

Modo de servicio: el usuario selecciona el funcionamiento del ventilador y la temperatura ambiente deseada con el mando a distancia.Servicio automático: el usuario fija una temperatura y el modo de servicio se selecciona automáticamente hasta alcanzar dicha temperatura en función de la temperatura ambiente real.

Mediante el mando a distancia se pueden ajustar las funciones adicionales:

  • Temporizador para un encendido y apagado (indica las horas de servicio restantes).
  • Modo "sleep": bajo nivel sonoro y ahorro de energía.
  • Modo "swing": posición fija o movible de las láminas en la salida de aire para la distribución del aire.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Estudio del montaje y funcionamiento de un sistema acondicionador de aire de dos bloques.
  2. Estudio de seis modos de operación diferentes del sistema acondicionador de aire:
  • Enfriar.
  • Calentar.
  • Deshumectar.
  • Ventilar.
  • Servicio automático.
  • Modo de servicio (prueba de la función de refrigeración).
  1. Estudio de las tres funciones adicionales
  • Función nocturna "SLEEP".
  • Función "SWING".
  • Temporizador 24h de encendido/apagado.
  1. Estudio de las funciones del mando a distancia.
