TARC Equipo de Aire Acondicionado (Recirculación), Controlado desde Computador (PC)

COMPUTER CONTROLLED RECIRCULATING AIR CONDITIONING UNIT - TARC

SISTEMAS INNOVADORES

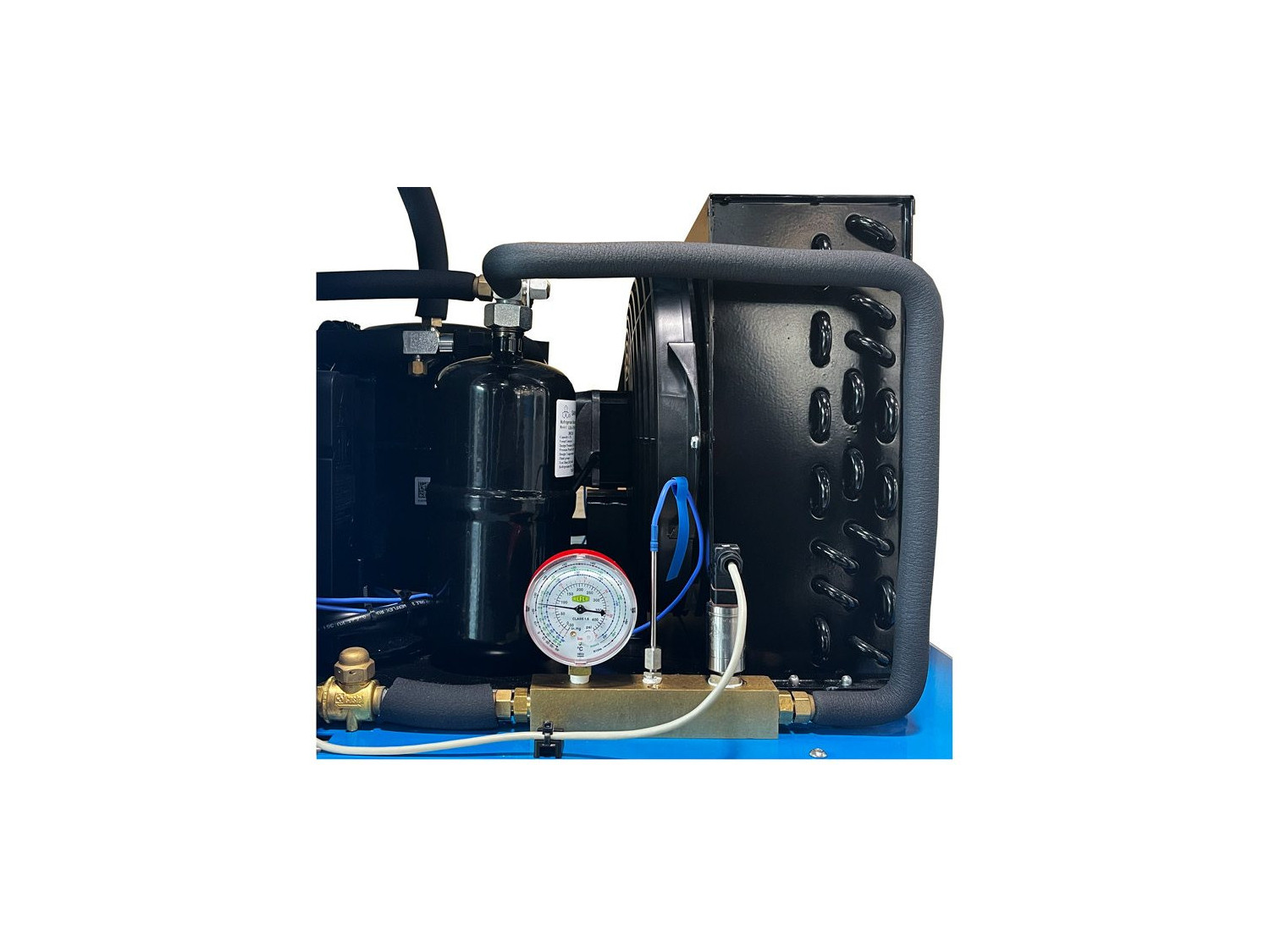

La Unidad de Aire Acondicionado (Recirculación), Controlada desde Computador (PC) "TARC" se ha diseñado para estudiar, además del cambio de las condiciones del aire, el circuito de refrigeración, colocando estratégicamente sensores de temperatura, presión y caudalímetros que nos permiten estudiar el ciclo de refrigeración y cuantificar la capacidad de la unidad de evaporación y condensación.

Ver descripción general

Descripción General

La Unidad de Aire Acondicionado (Recirculación), Controlada desde Computador (PC) "TARC" se ha diseñado para estudiar, además del cambio de las condiciones del aire, el circuito de refrigeración, colocando estratégicamente sensores de temperatura, presión y caudalímetros que nos permiten estudiar el ciclo de refrigeración y cuantificar la capacidad de la unidad de evaporación y condensación.

Permite el funcionamiento con aire fresco y aire de recirculación.

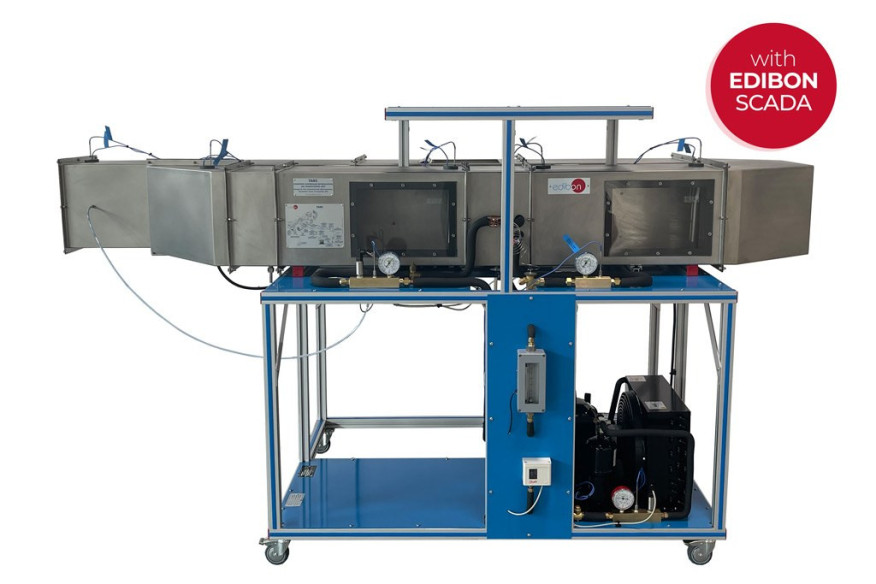

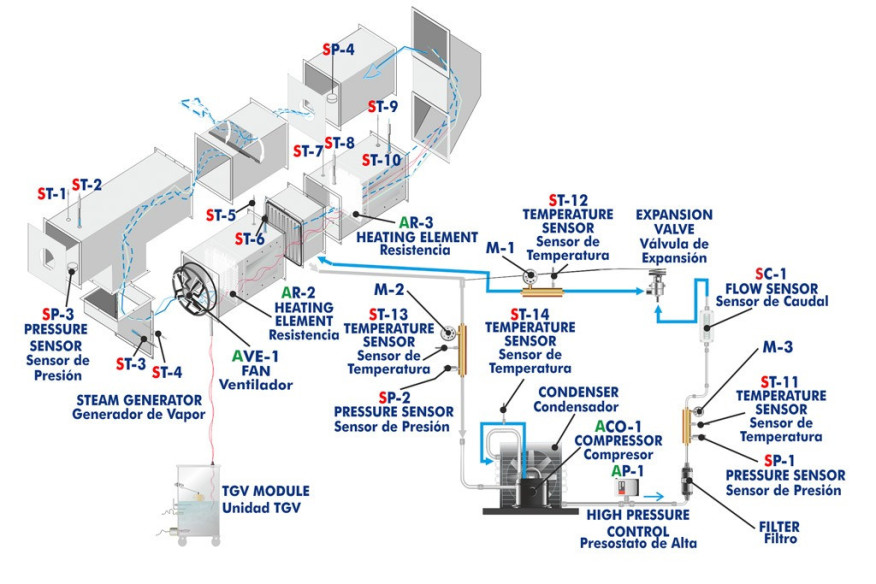

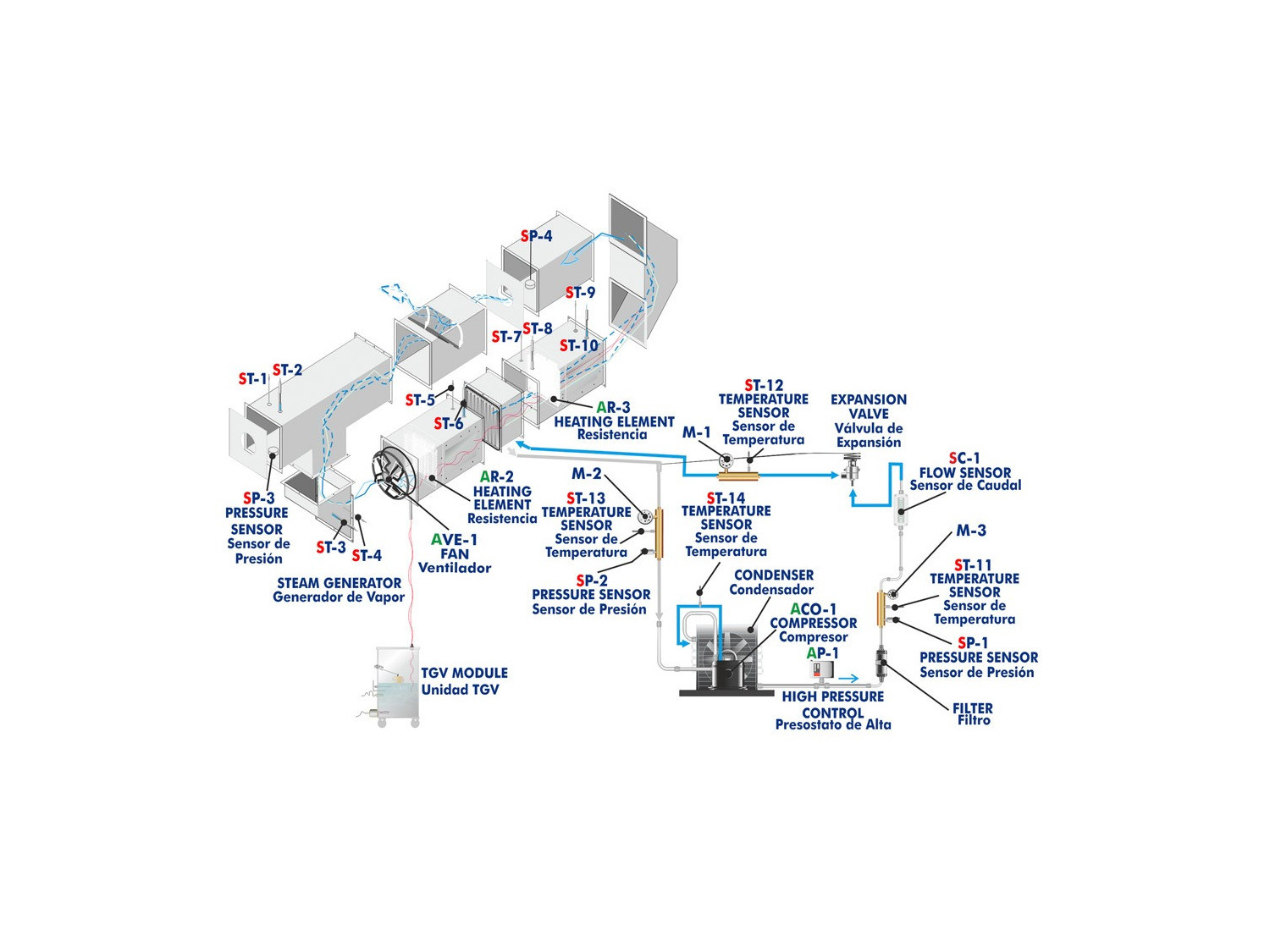

Este equipo está constituido básicamente por un túnel de ensayo de acero inoxidable, el cual dispone de cuatro ventanas (visores). En su interior dispone de un ventilador axial, dos resistencias de calentamiento, una a la entrada de la unidad de evaporación de 2000 W y otra a la salida de 1000 W. El túnel dispone también de cinco higrómetros estratégicamente colocados a lo largo del túnel. Estos higrómetros están formados por dos sensores de temperatura (bulbo húmedo y seco).

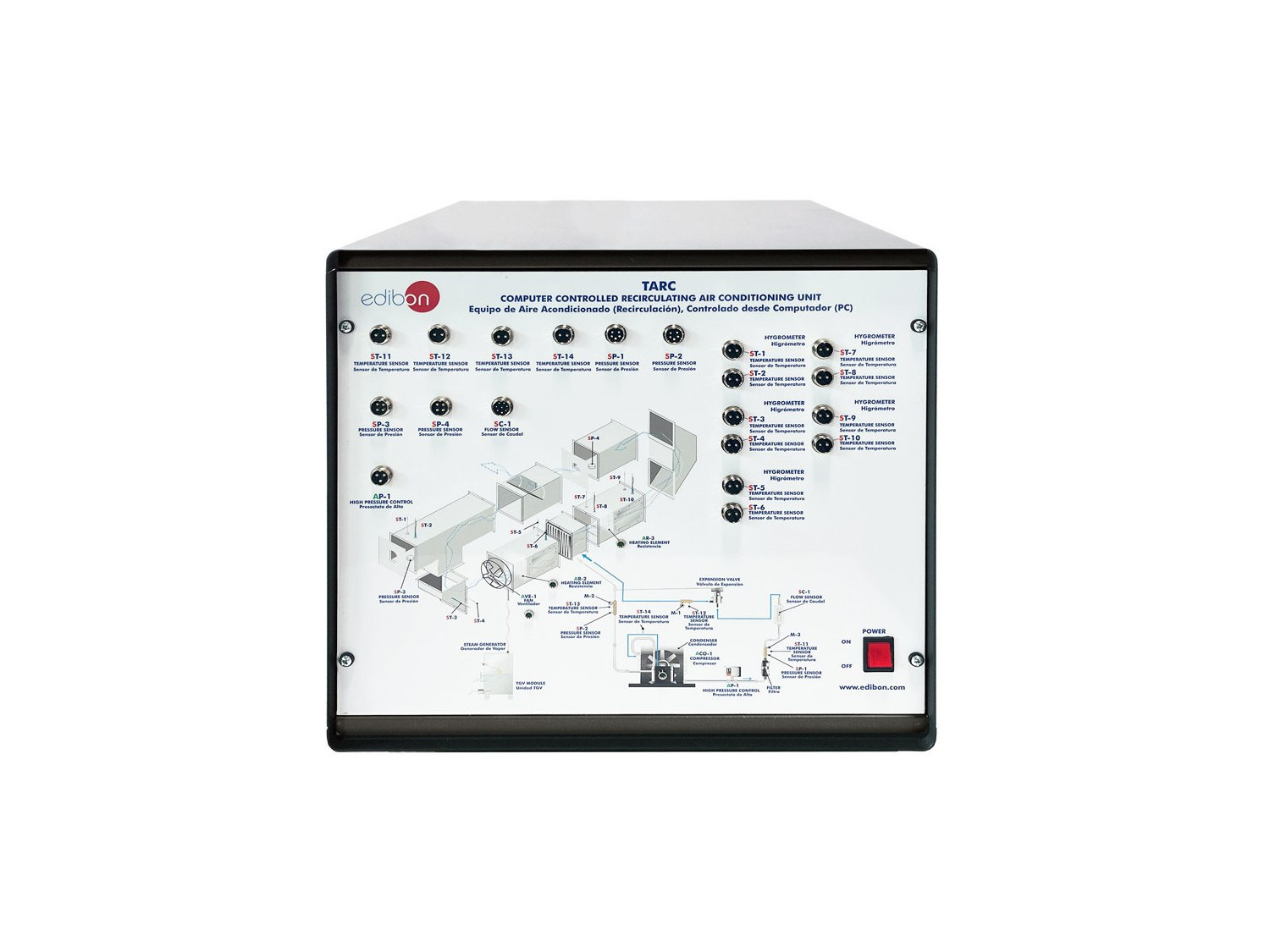

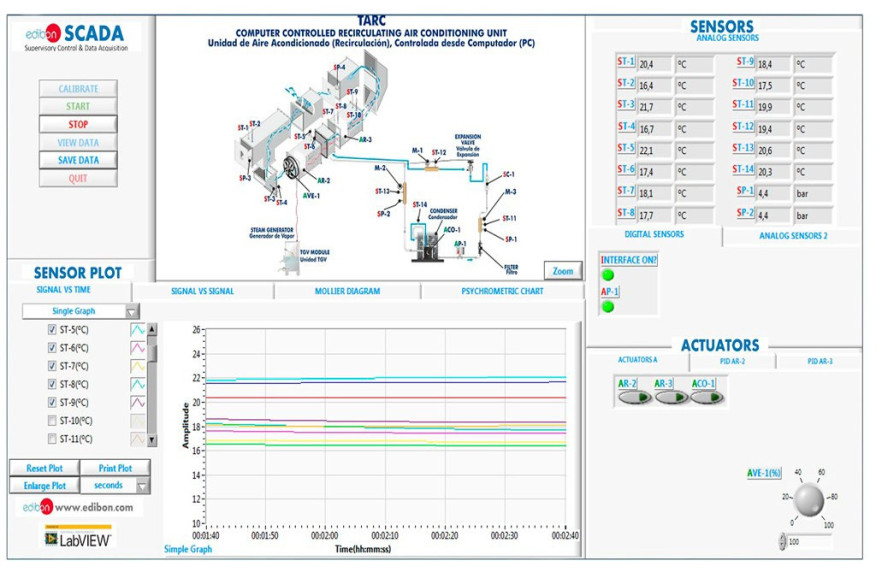

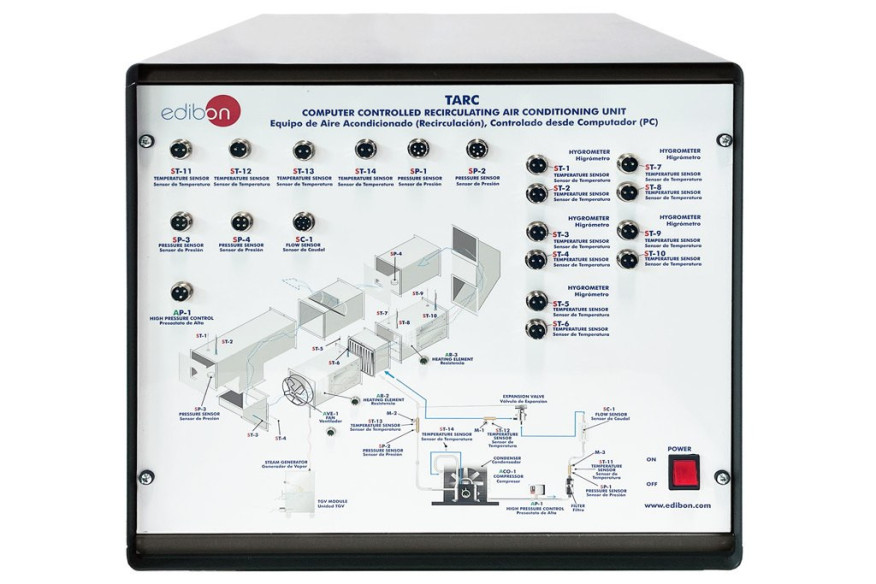

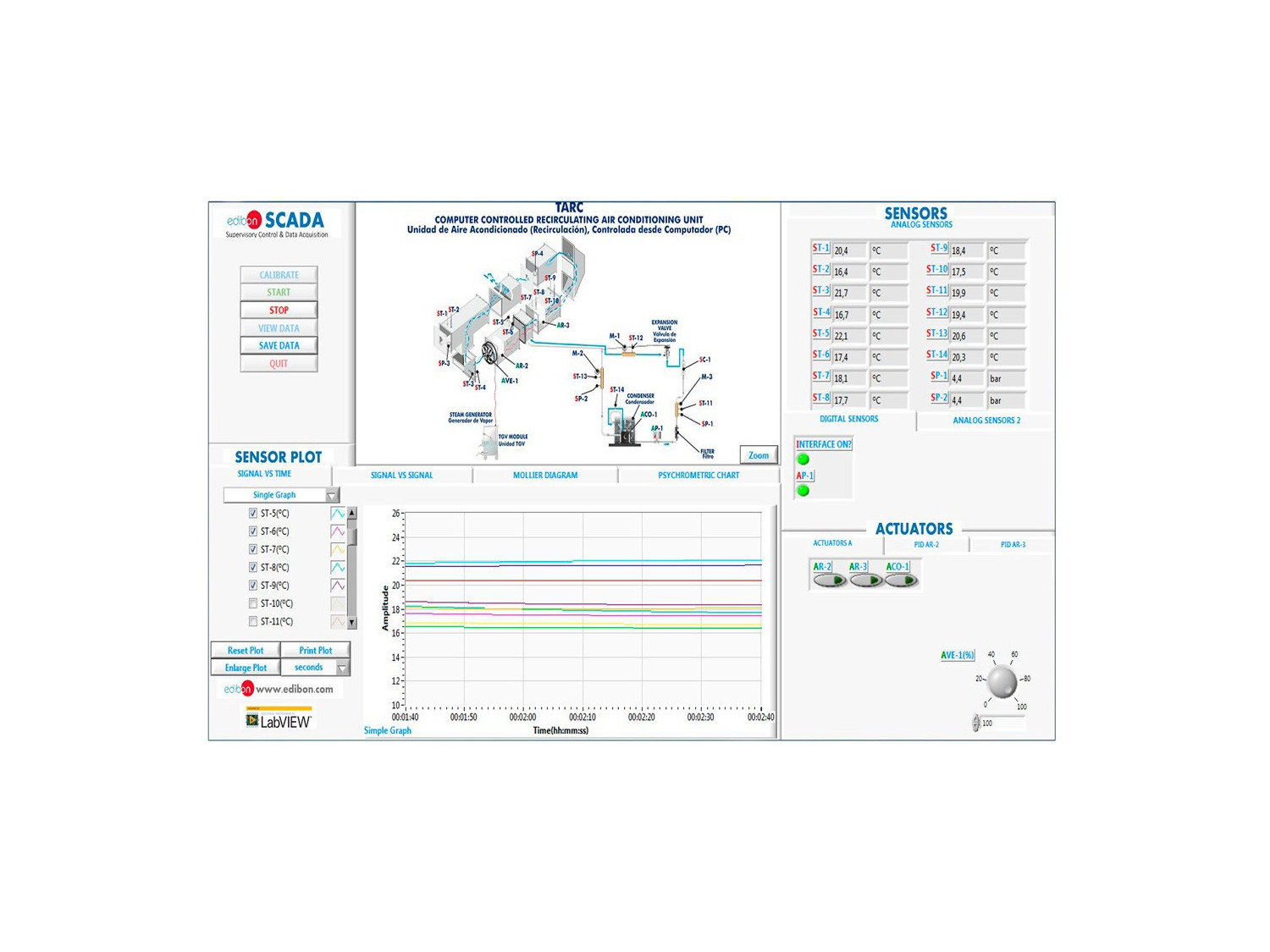

Este Equipo Controlado desde Computador se suministra con el Sistema de Control desde Computador (SCADA) de EDIBON, e incluye: el propio Equipo + una Caja-Interface de Control + una Tarjeta de Adquisición de Datos + Paquetes de Software de Control, Adquisición de Datos y Manejo de Datos, para el control del proceso y de todos los parámetros que intervienen en el proceso.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Demostración de los procesos de calentamiento de aire, enfriamiento, humidificación, deshumidificación, recirculación y mezclado.
  2. Determinación del rendimiento de la resistencia de precalentamiento.
  3. Efecto del precalentamiento en una instalación de aire acondicionado.
  4. Estudio del proceso de deshumidificación.
  5. Balance de materia en el evaporador.
  6. Balance de energía en el evaporador.
  7. Efecto del recalentamiento.
  8. Determinación experimental de la capacidad calorífica específica del aire.
  9. Estudio del proceso de deshumidificación en un proceso de recirculación.
  10. Calibración de los sensores.

MÁS EJERCICIOS PRÁCTICOS QUE PUEDEN REALIZARSE CON ESTE EQUIPO

Posibilidades prácticas adicionales:

  1. Mapa psicrométrico.
  2. Uso del mapa psicrométrico.
  3. Determinación del caudal de aire.
  4. Ejemplo de la determinación de las propiedades del aire.
  5. Propiedades del Refrigerante R134a.
  6. Diagrama de Entalpía-Presión para el refrigerante R134a.
  7. Demostración de recirculación y de mezclado "adiabático" de dos corrientes de aire en estados diferentes.
  8. Obtención de la curva de rendimiento del generador de vapor.
  9. Balance de energía en el generador de vapor.

Otras posibilidades que pueden realizarse con este equipo:

  1. Varios alumnos pueden visualizar simultáneamente los resultados. Visualizar todos los resultados en la clase, en tiempo real, por medio de un proyector o una pizarra electrónica.
  2. Control Abierto, Multicontrol y Control en Tiempo Real. Este equipo permite intrínsecamente y/o extrínsecamente cambiar en tiempo real el span, la ganancia, los parámetros proporcional, integral y derivativo, etc.
  3. El Sistema de Control desde Computador con SCADA y Control PID permiten una simulación industrial real.
  4. Este equipo es totalmente seguro ya que dispone de dispositivos de seguridad mecánicos, eléctricos/electrónicos y de software.
  5. Este equipo puede usarse para realizar investigación aplicada.
  6. Este equipo puede usarse para impartir cursos de formación a Industrias, incluso a otras Instituciones de Educación Técnica.
  7. Control del proceso del equipo TARC a través de la interface de control, sin el computador.
  8. Visualización de todos los valores de los sensores usados en el proceso del equipo TARC.
  9. Usando PLC-PI pueden realizarse adicionalmente 19 ejercicios más.
  10. El usuario puede realizar otros ejercicios diseñados por él mismo.
