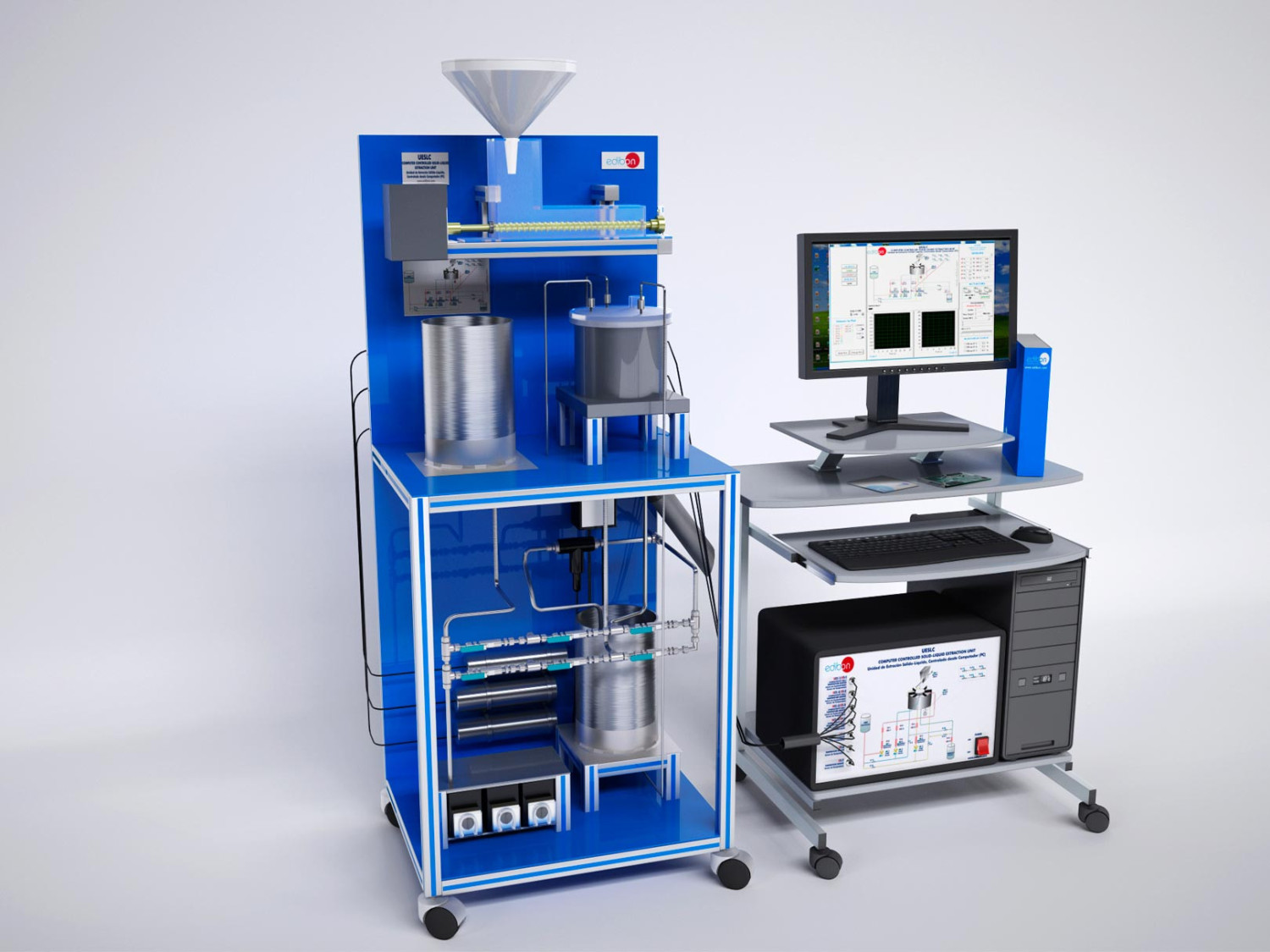

Equipo UESLC completo

COMPUTER CONTROLLED SOLID-LIQUID EXTRACTION UNIT - UESLC
COMPUTER CONTROLLED SOLID-LIQUID EXTRACTION UNIT - UESLC

SISTEMAS INNOVADORES

El Equipo de Extracción Sólido-Líquido, Controlado desde Computador (PC), "UESLC", permite un proceso de extracción sólido-líquido continuo en contracorriente, que es el más comúnmente usado en la Industria debido a que es el de mayor rendimiento.

Ver descripción general

NOTICIAS RELACIONADAS

Descripción General

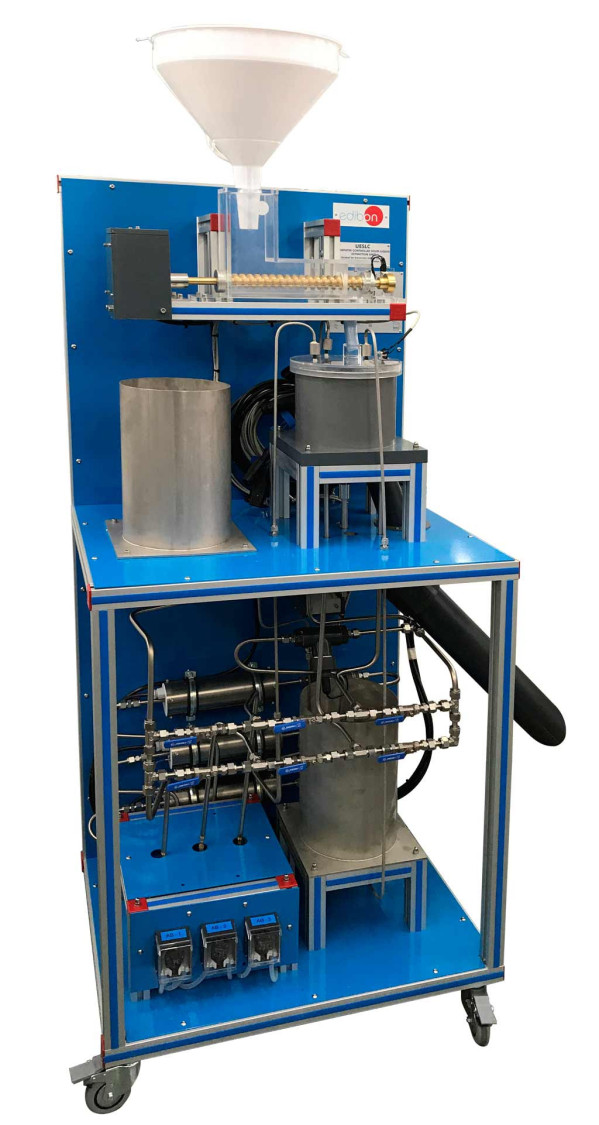

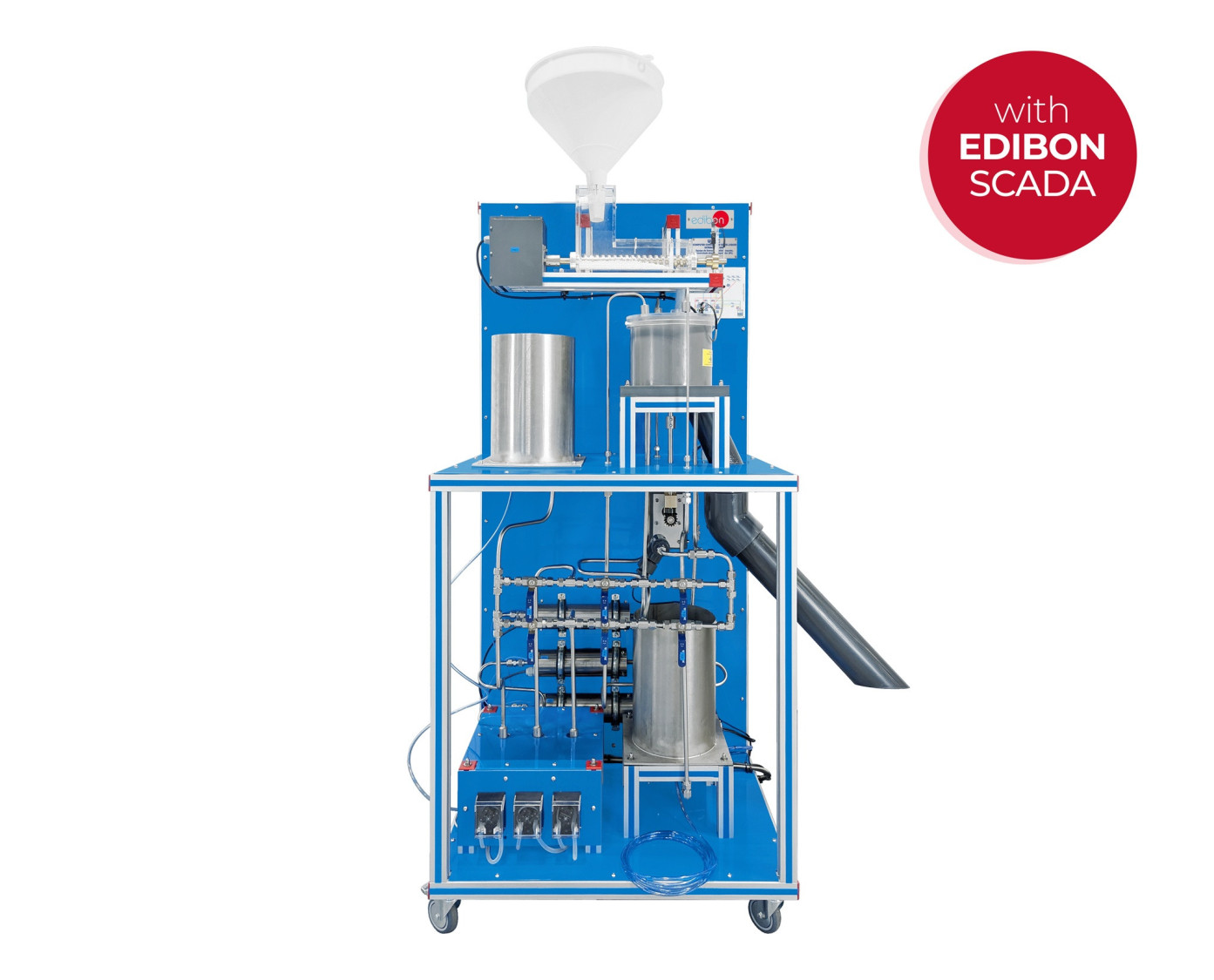

El Equipo de Extracción Sólido-Líquido, Controlado desde Computador (PC), "UESLC", es un equipo a escala de laboratorio diseñado para estudiar la separación de un componente soluble de un sólido por medio de un disolvente de forma continua multietapas y en contracorriente.

El equipo utiliza un sistema de extractor giratorio, de alimentación continua con caudal en contracorriente y de múltiples etapas (pero también puede configurarse como un proceso de una o dos etapas para fines de enseñanza) del tipo habitualmente usado en aplicaciones industriales. Se pueden investigar los efectos de temperatura, múltiples etapas y velocidad de alimentación.

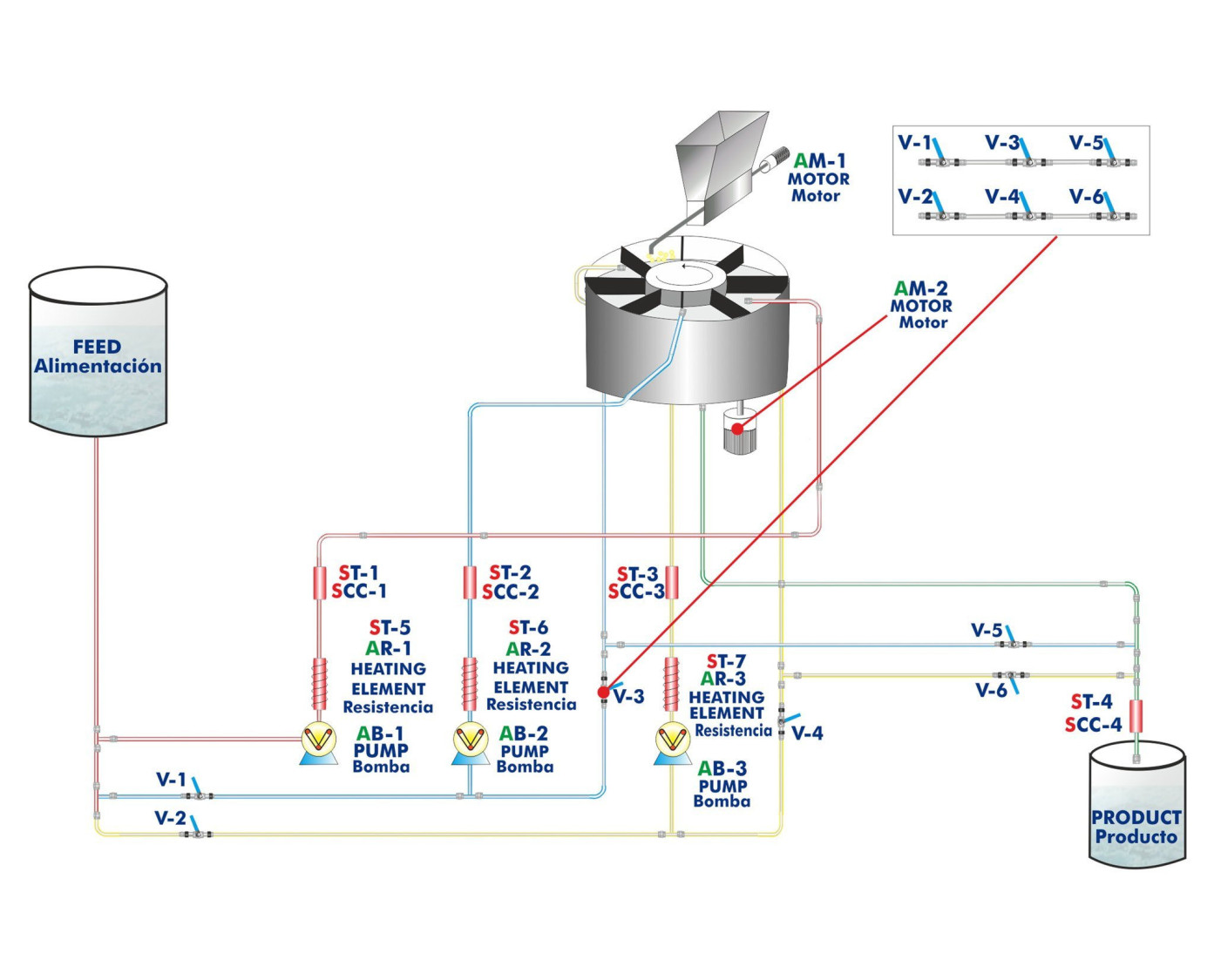

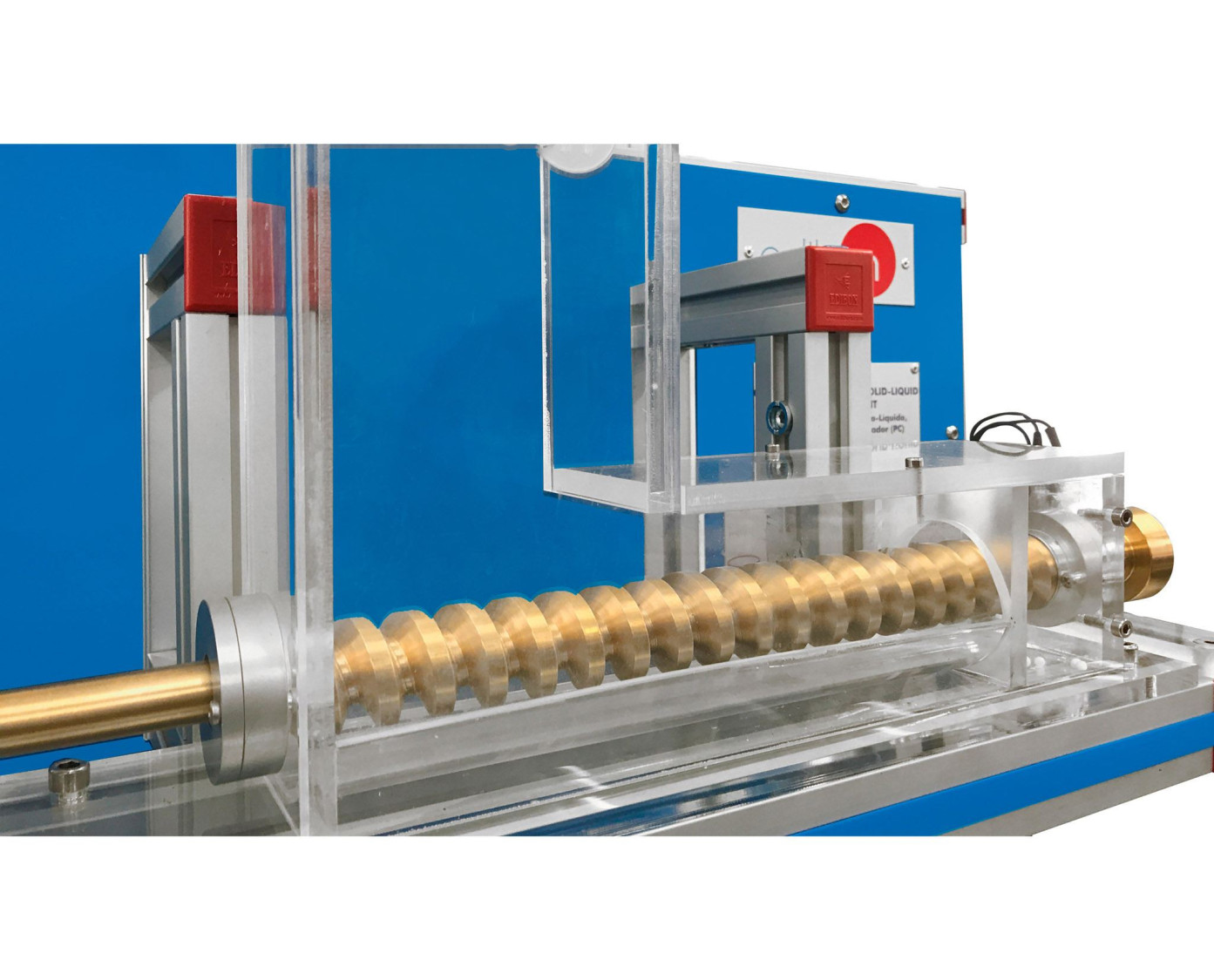

El diseño del equipo está basado en la célula de extracción en rotación continua que se utiliza a escala industrial, denominada "Rotocel". Es la parte principal del sistema de extracción sólido/líquido y está dividida en compartimentos. La materia prima se alimenta a estos compartimentos desde la tolva de entrada. El material pasa luego por debajo de tres difusores de disolvente y el producto disuelto se recoge en tres compartimentos de drenaje. Se proporcionan bombas para bombear el producto desde el compartimento de drenaje de una etapa al difusor de la etapa siguiente. Al final del proceso, el material portador agotado irá a un recipiente de recogida.

El portador sólido puede ser un material ligero y poroso. Puede impregnarse con una sal, como bicarbonato sódico o bicarbonato potásico , que se extrae luego por el proceso.

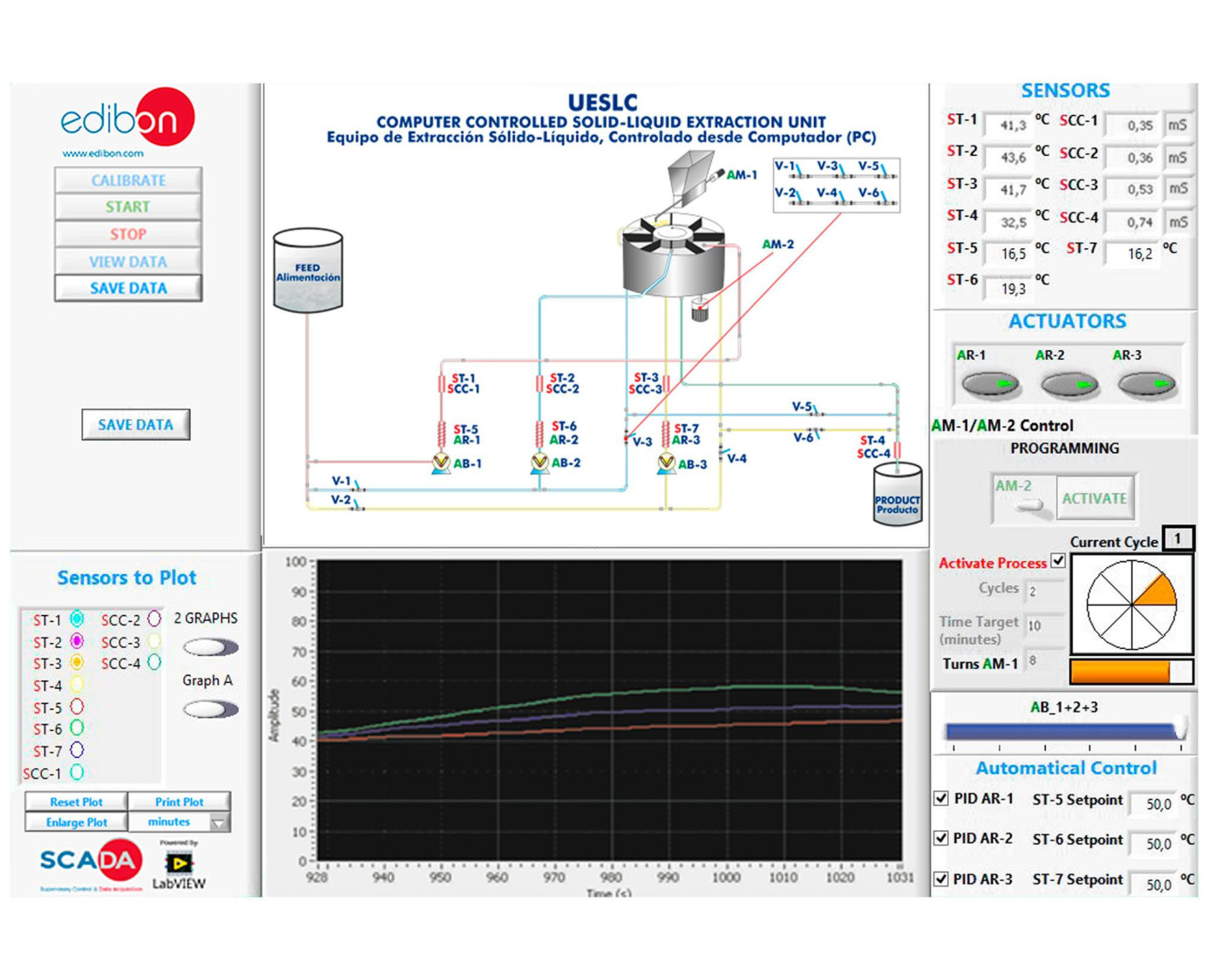

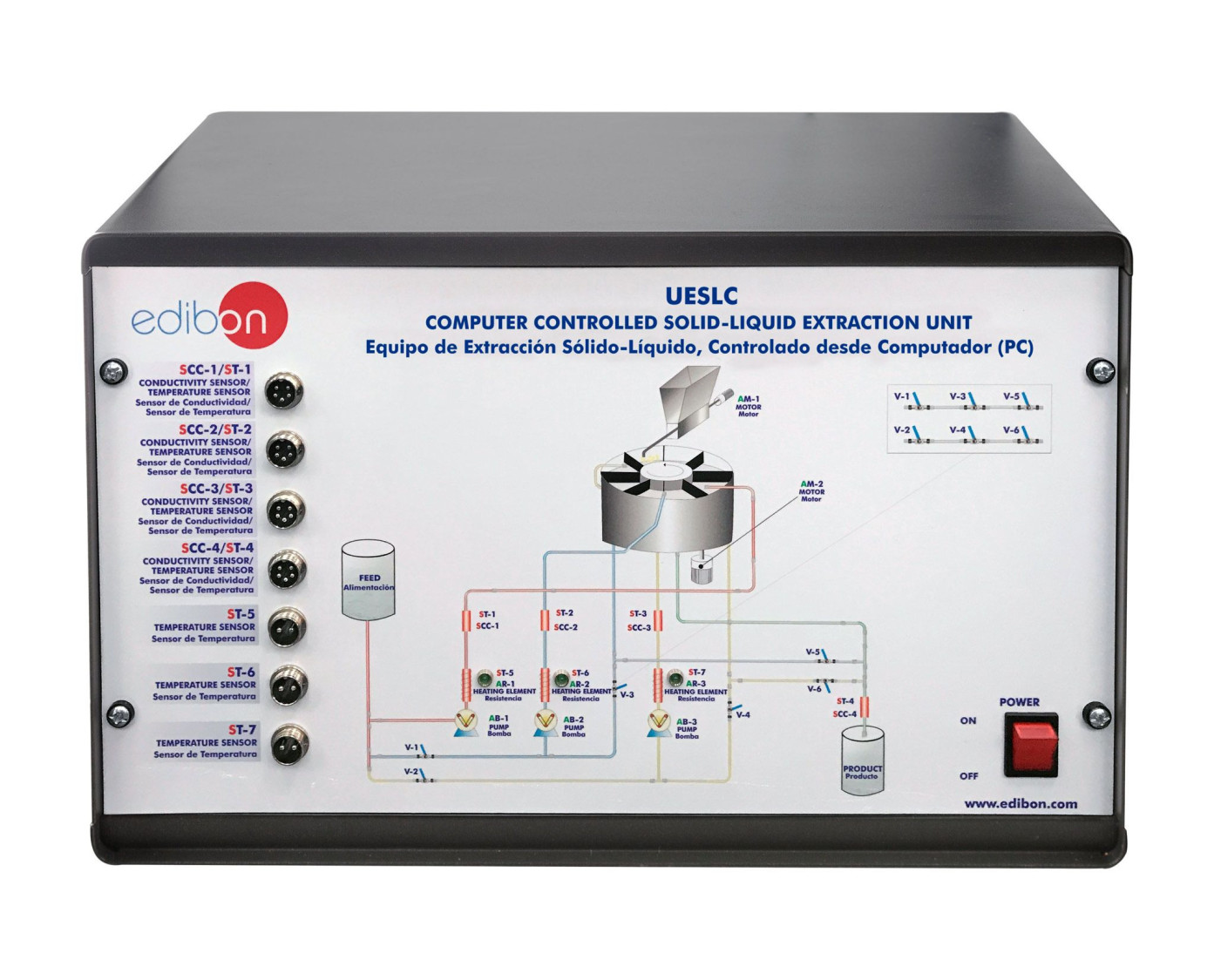

Este Equipo Controlado desde Computador se suministra con el Sistema de Control desde Computador (SCADA) de EDIBON, e incluye: el propio Equipo + una Caja-Interface de Control + una Tarjeta de Adquisición de Datos + Paquetes de Software de Control, Adquisición de Datos y Manejo de Datos, para el control del proceso y de todos los parámetros que intervienen en el proceso.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Demostración de la operación de un proceso en continuo de múltiples etapas.
  2. Extracción por percolación en circuito cerrado (extracción discontinua).
  3. Extracción por percolación en bucle abierto (operación continua).
  4. Investigación de procesos continuos de uno, dos y tres etapas.
  5. Investigación del efecto de la temperatura del disolvente.
  6. Investigación del efecto del caudal del disolvente.
  7. Investigación del efecto del tiempo de proceso.
  8. Economía del proceso. Eficiencia del proceso.
  9. Balances de masa.
  10. Influencia del tamaño de partículas.
  11. Influencia del número de etapas.
  12. Influencia del tipo de disolvente.
  13. Extracciones de componentes inorgánicos y acuosos.
  14. Ensayo de extracciones para uso industrial.Otras posibles prácticas.
  15. Calibración de los sensores.

MÁS EJERCICIOS PRÁCTICOS QUE PUEDEN REALIZARSE CON ESTE EQUIPO

  1. Varios alumnos pueden visualizar simultáneamente los resultados. Visualizar todos los resultados en la clase, en tiempo real, por medio de un proyector o una pizarra electrónica.
  2. Control Abierto, Multicontrol y Control en Tiempo Real. Este equipo permite intrínsecamente y/o extrínsecamente cambiar en tiempo real el span, la ganancia, los parámetros proporcional, integral y derivativo, etc.
  3. El Sistema de Control desde Computador con SCADA y Control PID permiten una simulación industrial real.
  4. Este equipo es totalmente seguro ya que dispone de dispositivos de seguridad mecánicos, eléctricos/electrónicos y de software.
  5. Este equipo puede usarse para realizar investigación aplicada.
  6. Este equipo puede usarse para impartir cursos de formación a Industrias, incluso a otras Instituciones de Educación Técnica.
  7. Control del proceso del equipo UESLC a través de la interface de control, sin el computador.
  8. Visualización de todos los valores de los sensores usados en el proceso del equipo UESLC.
  9. Usando PLC-PI pueden realizarse adicionalmente 19 ejercicios más.
  10. El usuario puede realizar otros ejercicios diseñados por él mismo.
