UESLB Equipo de Extracción Sólido-Líquido

SOLID-LIQUID EXTRACTION UNIT - UESLB

SISTEMAS INNOVADORES

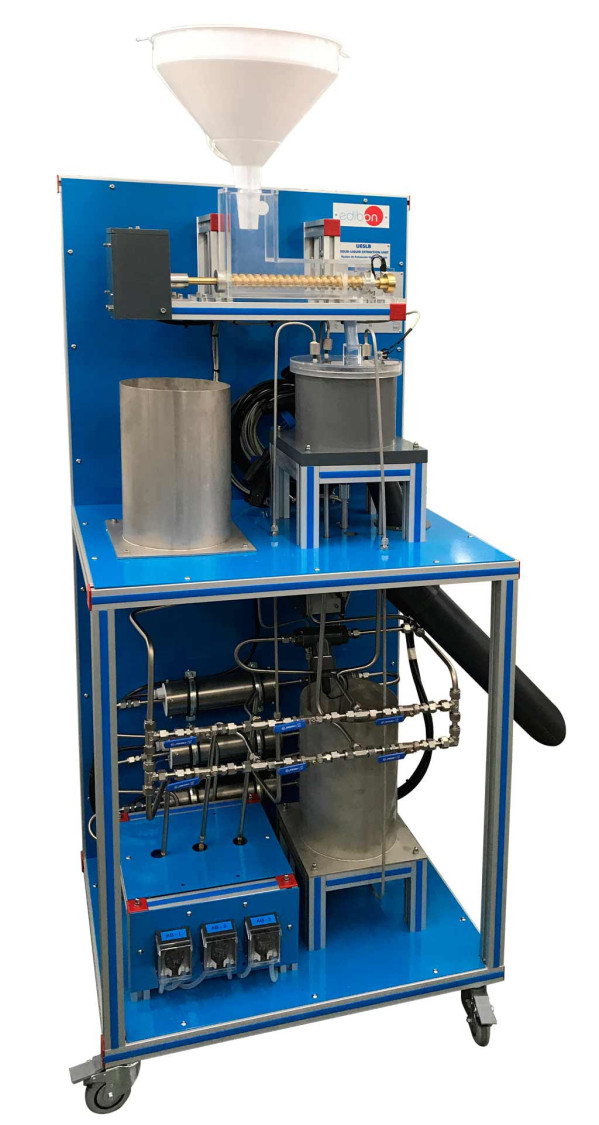

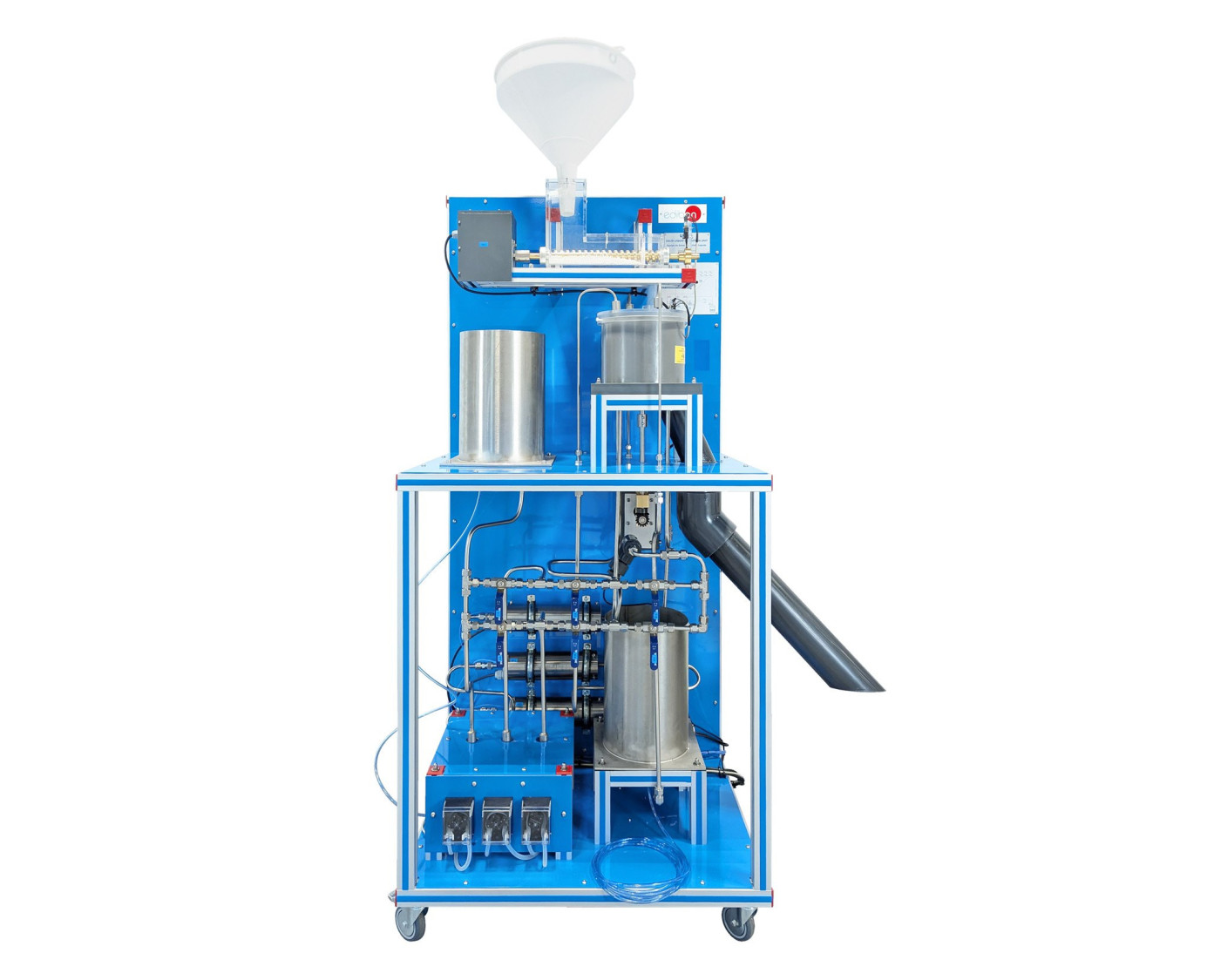

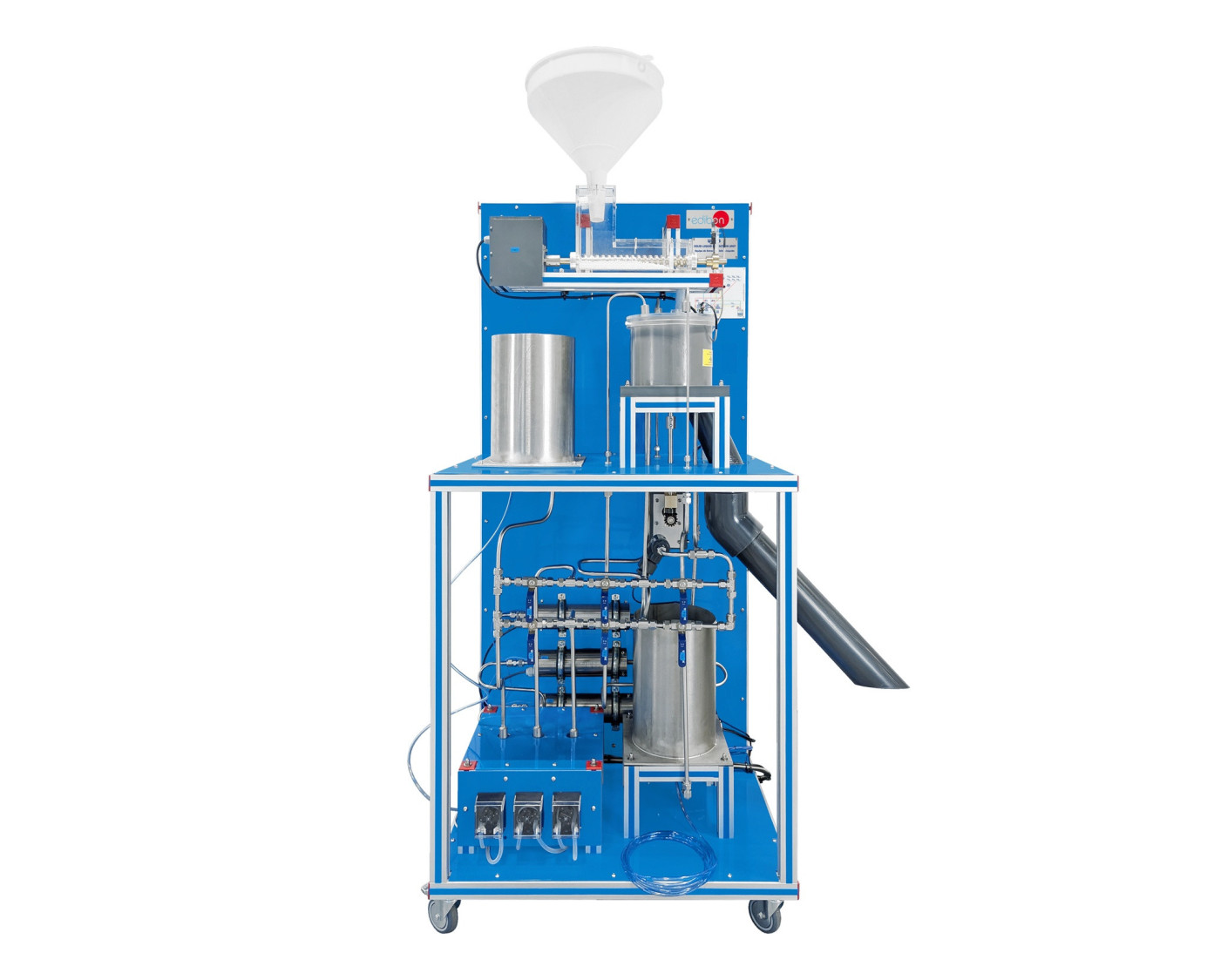

La Unidad de Extracción Sólido-Líquido "UESLB" es un equipo a escala de laboratorio diseñado para estudiar la separación de un componente soluble de un sólido por medio de un disolvente de forma continua multietapas y en contracorriente.

Ver descripción general

Descripción General

La Unidad de Extracción Sólido-Líquido "UESLB" es un equipo a escala de laboratorio diseñado para estudiar la separación de un componente soluble de un sólido por medio de un disolvente de forma continua multietapas y en contracorriente.

El equipo utiliza un sistema de extractor giratorio, de alimentación continua con caudal en contracorriente y de múltiples etapas, del tipo habitualmente usado en aplicaciones industriales. Se pueden investigar los efectos de temperatura, múltiples etapas y velocidad de alimentación.

El diseño del equipo está basado en la célula de extracción en rotación continua que se utiliza a escala industrial, denominada "Rotocel". Es la parte principal del sistema de extracción sólido/líquido y está dividida en compartimentos. La materia prima se alimenta a estos compartimentos desde la tolva de entrada. El material pasa luego por debajo de tres difusores de disolvente y el producto disuelto se recoge en tres compartimentos de drenaje. ,Se proporcionan bombas para bombear el producto desde el compartimento de drenaje de una etapa al difusor de la etapa siguiente. Al final del proceso, el material portador agotado irá a un recipiente de recogida.

El portador sólido puede ser un material ligero y poroso. Puede impregnarse con una sal, como bicarbonato sódico o bicarbonato potásico , que se extrae luego por el proceso.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Demostración de la operación de un proceso en continuo de múltiples etapas.
  2. Extracción por percolación en circuito cerrado (operación discontinua).
  3. Extracción por percolación en bucle abierto (operación continua).
  4. Investigación de procesos continuos de uno, dos y tres etapas.
  5. Investigación del efecto de la temperatura del disolvente.
  6. Investigación del efecto del caudal del disolvente.
  7. Investigación del efecto del tiempo de proceso.
  8. Economía del proceso. Eficiencia del proceso.
  9. Balances de masa.
  10. Influencia del tamaño de partículas.
  11. Influencia del número de etapas.
  12. Influencia del tipo de disolvente.
  13. Extracciones de componentes inorgánicos y acuosos.
  14. Ensayo de extracciones para uso industrial.
