TECNEL/B Equipo Básico para el Estudio de Electrónica de Potencia (no IGBTS), Controlado desde Computador (PC) (Convertidores: CA/CC+CA/CA)
SISTEMAS INNOVADORES

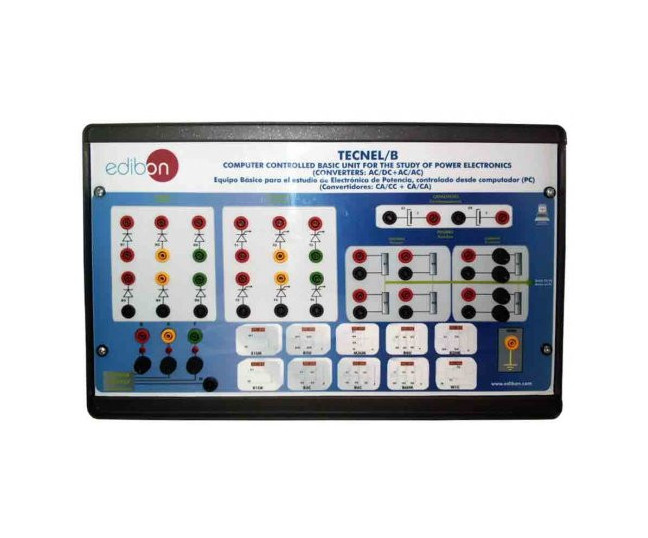

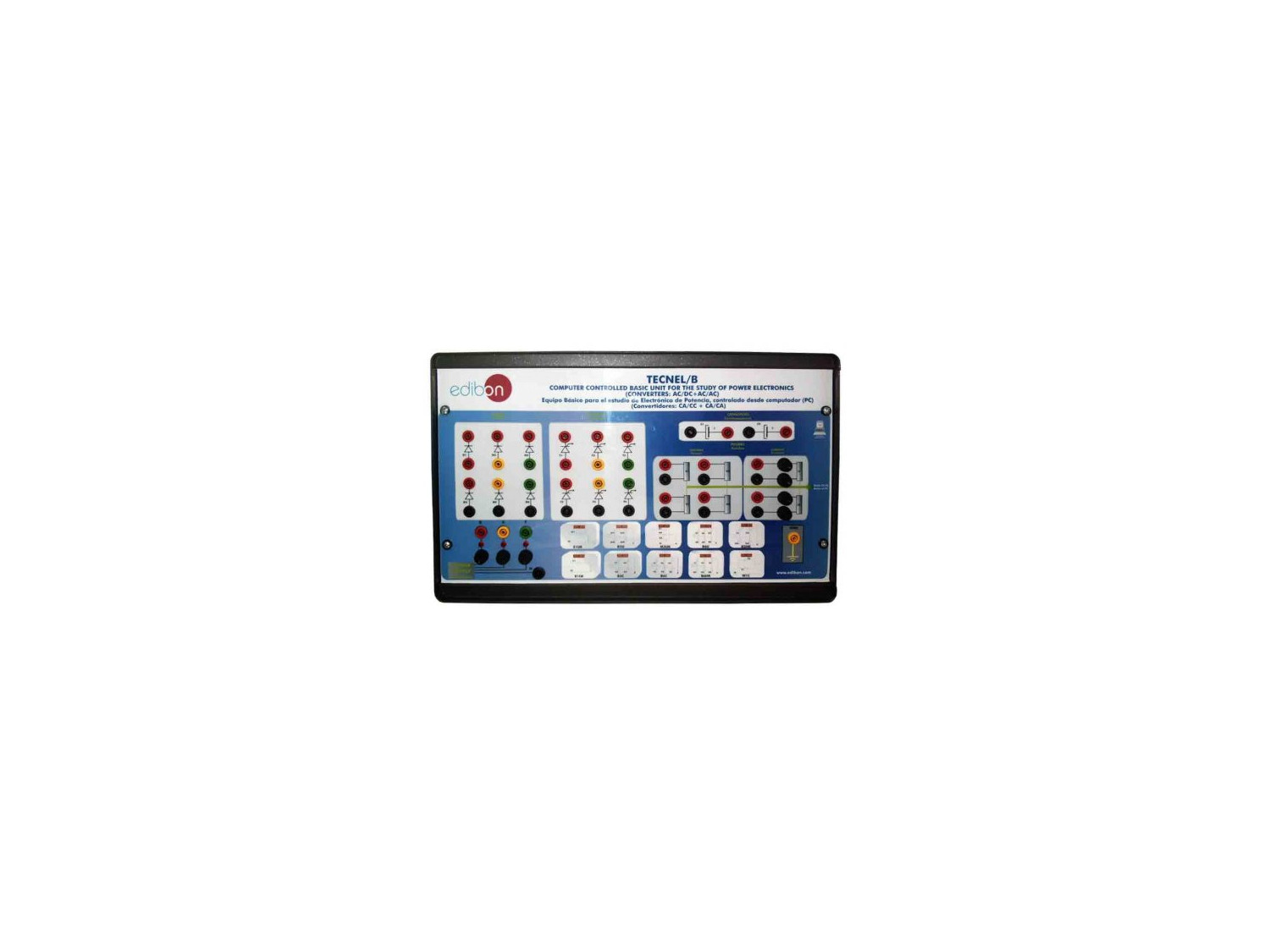

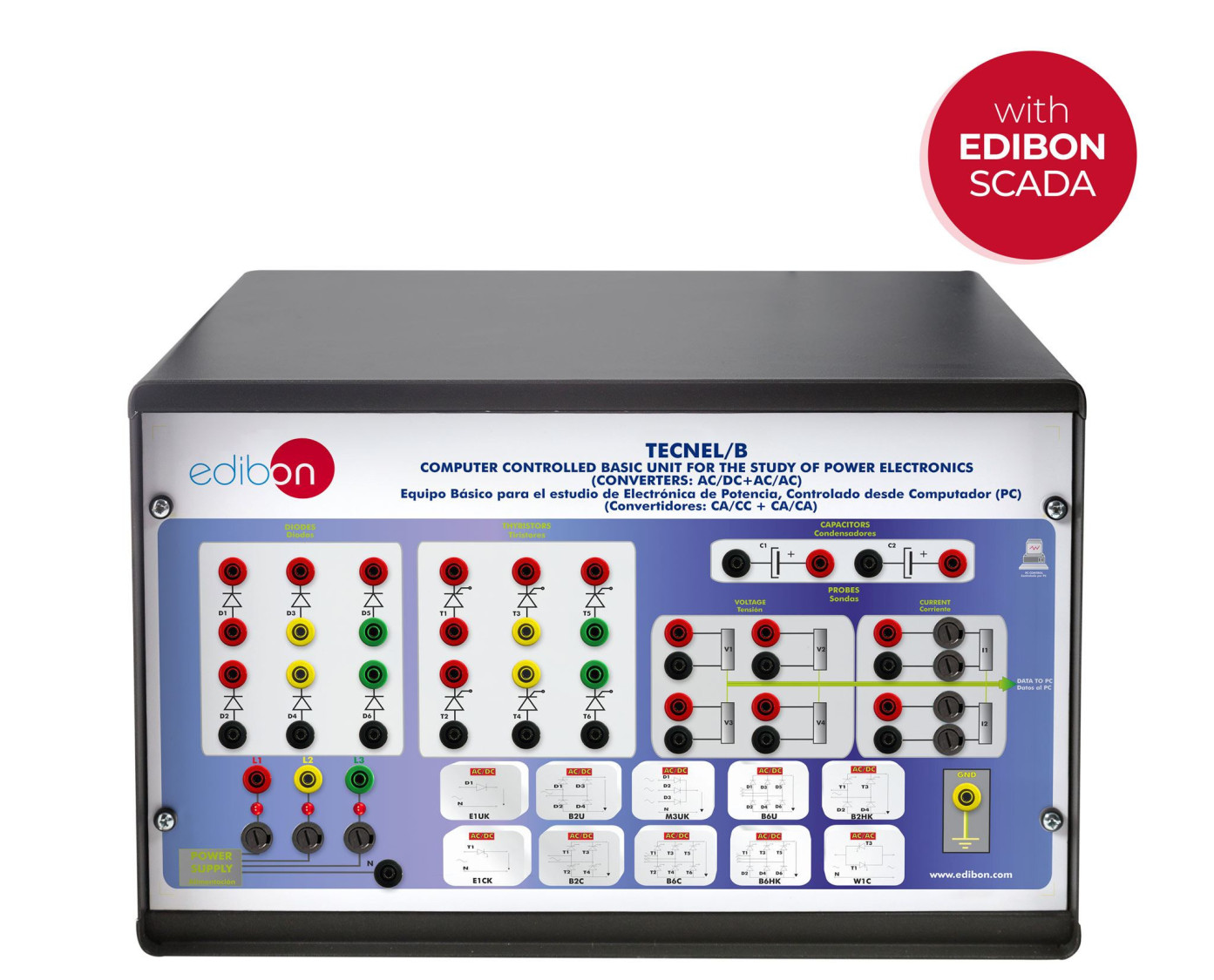

El TECNEL/B es un Equipo con Sistema de Control desde Computador y Adquisición de Datos diseñado para estudiar Electrónica de Potencia.
Expansiones
NOTICIAS RELACIONADAS
Descripción General
El Equipo Básico para el Estudio de Electrónica de Potencia (no IGBTS), Controlado desde Computador (PC) (Convertidores: CA/CC+CA/ CA), "TECNEL/B", es un Equipo con Sistema de Control desde Computador y Adquisición de Datos diseñado para estudiar Electrónica de Potencia. Permite a los estudiantes estudiar convertidores CA/CC, CA/CA.

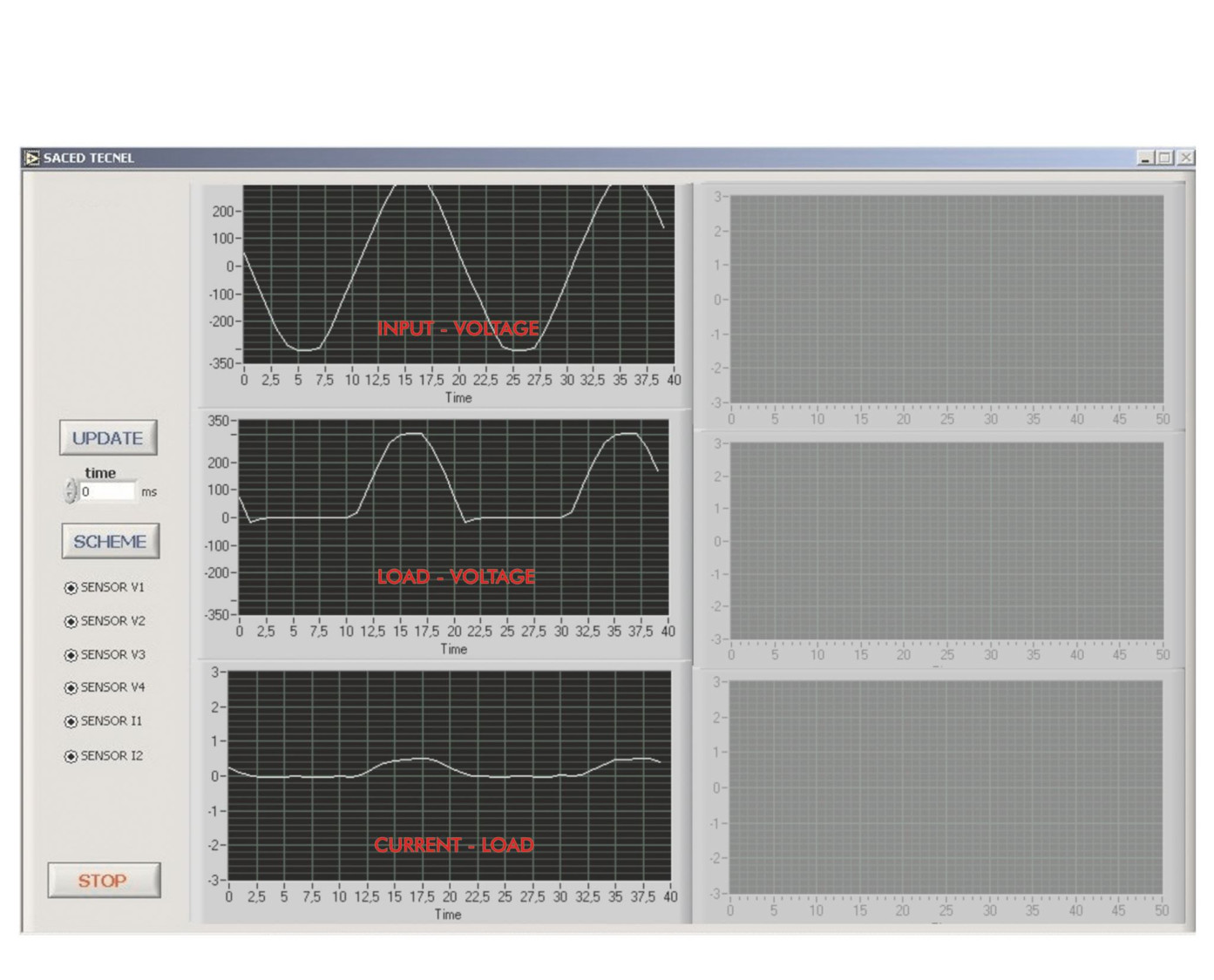

Este Equipo Controlado desde Computador se suministra con el Sistema de Control desde Computador (SCADA) de EDIBON, e incluye: el propio Equipo + una Tarjeta de Adquisición de Datos + Paquetes de Software de Control, Adquisición de Datos y Manejo de Datos, para el control del proceso y de todos los parámetros que intervienen en el proceso.
EJERCICIOS Y PRÁCTICAS GUIADAS
EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL
- Rectificador monofásico de media onda con carga R.
- Rectificador monofásico de media onda con carga R-L.
- Rectificador monofásico de media onda con carga R-L y con diodo DCL.
- Rectificador monofásico de onda completa.
- Rectificador trifásico no controlado de media onda.
- Rectificador trifásico no controlado de onda completa.
- Rectificador monofásico controlado de media onda.
- Rectificador monofásico controlado de onda completa.
- Rectificador monofásico controlado de onda completa. Alimentador de motor CC.
- Rectificador trifásico totalmente controlado de onda completa.
- Rectificador monofásico semi-controlado.
- Rectificador trifásico semi-controlado de onda completa.
- Reguladores alternos de carga R y carga R-L.
MÁS EJERCICIOS PRÁCTICOS QUE PUEDEN REALIZARSE CON ESTE EQUIPO
- Varios alumnos pueden visualizar simultáneamente los resultados. Visualizar todos los resultados en la clase, en tiempo real, por medio de un proyector o una pizarra electrónica.
- Control Abierto, Multicontrol y Control en Tiempo Real. Este equipo permite intrínsecamente y/o extrínsecamente cambiar en tiempo real el span, la ganancia, los parámetros proporcional, integral y derivativo, etc.
- El Sistema de Control desde Computador con SCADA permite una simulación industrial real.
- Este equipo es totalmente seguro ya que dispone de dispositivos de seguridad mecánicos, eléctricos/electrónicos y de software.
- Este equipo puede usarse para realizar investigación aplicada.
- Este equipo puede usarse para impartir cursos de formación a Industrias, incluso a otras Instituciones de Educación Técnica.
- El usuario puede realizar otros ejercicios diseñados por él mismo.
