AEL-SERIN/CA-1KW Aplicación de Servomotor Industrial de CA de 1 kW
SISTEMAS INNOVADORES
La Aplicación de Servomotor Industrial de CA de 1 kW, "AEL-SERIN/CA-1KW", ha sido diseñada para estudiar el funcionamiento y control de servomotores industriales.
NOTICIAS RELACIONADAS
Descripción General

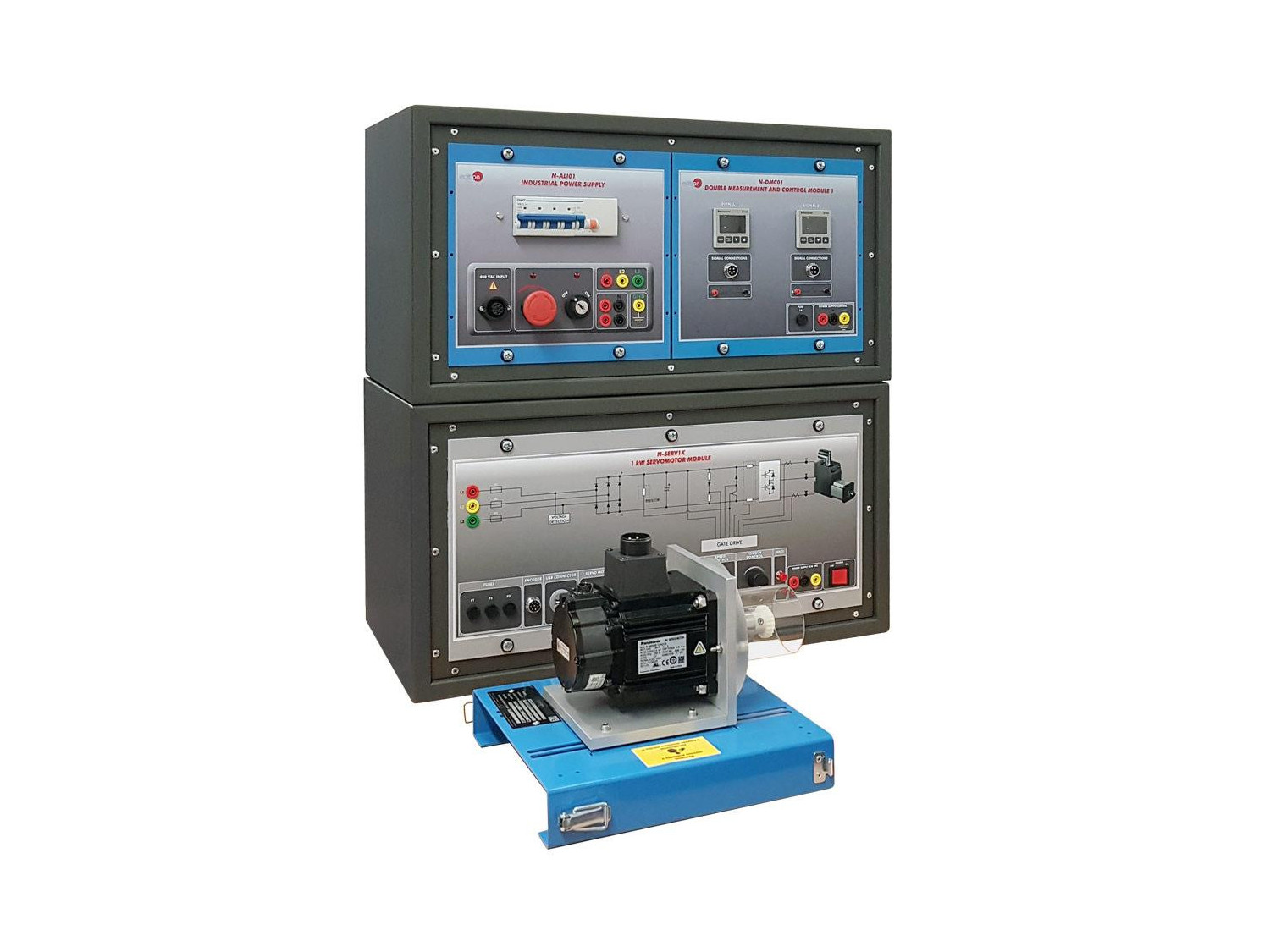

La Aplicación de Servomotor Industrial de CA de 1 kW, "AEL-SERIN/CA-1KW", ha sido diseñada para estudiar el funcionamiento y control de servomotores industriales.
El "AEL-SERIN/CA-1KW" permite al usuario adquirir conocimientos y experiencia en el control de los parámetros mecánicos de un servomotor. Para ello, la aplicación incluye un servomotor con su módulo de control y un módulo de dos medidores para monitorizar en todo momento los parámetros de par y velocidad.
Además, una vez adquiridos estos conocimientos el usuario podrá, si lo desea, realizar ensayos manuales de diferentes máquinas eléctricas con el objetivo de someterlas a diferentes condiciones de operación y obtener las curvas características de éstas.
Para la realización de ensayos electrodinámicos avanzados de máquinas eléctricas, se recomienda adquirir el Software de Control y Adquisición de Datos de Máquinas Eléctricas, "EM-SCADA". Este software avanzado permite monitorizar las formas de onda de voltaje, corriente, par y velocidad para el estudio en profundidad de las máquinas eléctricas ensayadas.
EJERCICIOS Y PRÁCTICAS GUIADAS
EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL
- Cableado y puesta en marcha del servomotor de CA.
- Operaciones de arranque / parada del servomotor.
- Operaciones de control de velocidad.
- Operaciones de control de par.
- Aviso mediante alarmas.
MÁS EJERCICIOS PRÁCTICOS QUE PUEDEN REALIZARSE CON ESTE EQUIPO
Posibilidades prácticas adicionales con los elementos adicionales recomendados:
- Monitorización en tiempo real del par (se requiere EM-SCADA).
- Monitorización en tiempo real de la velocidad (se requiere EM-SCADA).
- Monitorización en tiempo real de los valores RMS de corriente y tensión (se requiere EM-SCADA).
- Monitorización en tiempo real de las formas de onda de corriente y tensión (se requiere EM-SCADA).
- Estudio electrodinámico avanzado del motor (se requiere EM-SCADA).
- Ensayo de frenado automático y monitorización en tiempo real de los resultados (se requiere EM-SCADA).
- Obtención de las curvas características de la máquina (parvelocidad, par-corriente, etc) (se requiere EM-SCADA).
- Almacenamiento y comparación de los resultados obtenidos (se requiere EM-SCADA).
- Puesta en marcha de la máquina eléctrica acoplada al servomotor (se requiere (al menos uno) AEL-DCEMA y/o AELACEM).
- Introducción del par resistente (se requiere (al menos uno) AELDCEMA y/o AEL-ACEM).
- Monitorización de los parámetros eléctricos y mecánicos de la máquina rotativa bajo diferentes condiciones de operación (se requiere (al menos uno) AEL-DCEMA y/o AEL-ACEM).
- Estudio electrodinámico de la máquina (se requiere (al menos uno) AEL-DCEMA y/o AEL-ACEM).
- Obtención de curvas características mediante ensayos de frenado controlados manualmente (par-velocidad, par-corriente, etc) (se requiere (al menos uno) AEL-DCEMA y/o AEL-ACEM).
EQUIPOS SIMILARES DISPONIBLES
6.1.2.2.- ELECTRÓNICA DE POTENCIA Y ELECTRÓNICA INDUSTRIAL
SERIN/CC
6.1.2.2.- ELECTRÓNICA DE POTENCIA Y ELECTRÓNICA INDUSTRIAL
SERIN/CA
Equipo de Servosistemas Industriales (motores de CA) Avanzado, Controlado desde Computador (PC)
El entrenador "SERIN/CA" consta de una caja-interface de control conectada a un motor trifásico y a un computador (PC) (computador no incluido). La interface de control tiene un resolver para motores trifásicos que controla la velocidad, la...
6.1.2.2.- ELECTRÓNICA DE POTENCIA Y ELECTRÓNICA INDUSTRIAL
SERIN/CCB

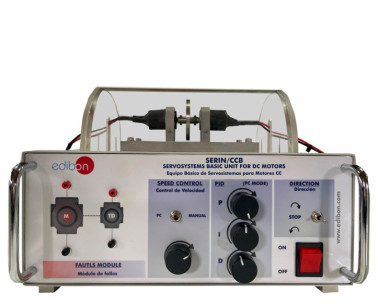

Equipo Básico de Servosistemas para Motores CC
