AEL-AE1A Aplicación de Modelo de Línea Aérea

AERIAL LINE MODEL APPLICATION - AEL-AE1A

SISTEMAS INNOVADORES

La Aplicación Modelo de Línea Aérea, "AEL-AE1A", ha sido diseñada por Edibon para el estudio de los conceptos básicos de los sistemas de potencia en el ámbito de la generación, el transporte, la distribución y el consumo de la energía eléctrica.

Ver descripción general

NOTICIAS RELACIONADAS

Descripción General

La Aplicación Modelo de Línea Aérea, "AEL-AE1A", ha sido diseñada por Edibon para el estudio de los conceptos básicos de los sistemas de potencia en el ámbito de la generación, el transporte, la distribución y el consumo de la energía eléctrica.

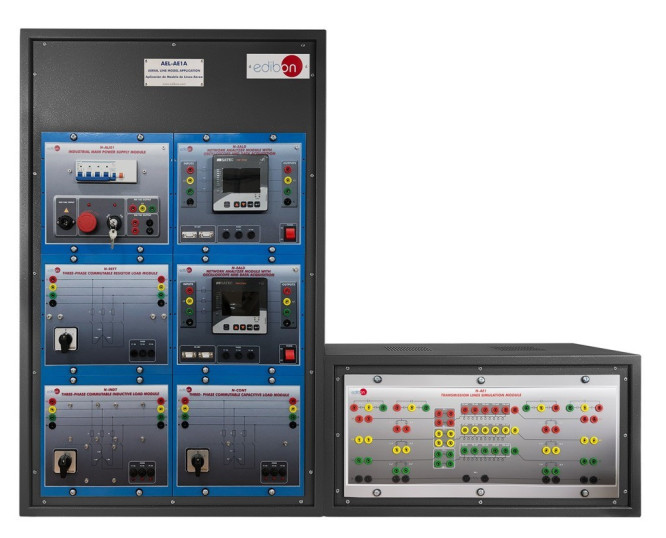

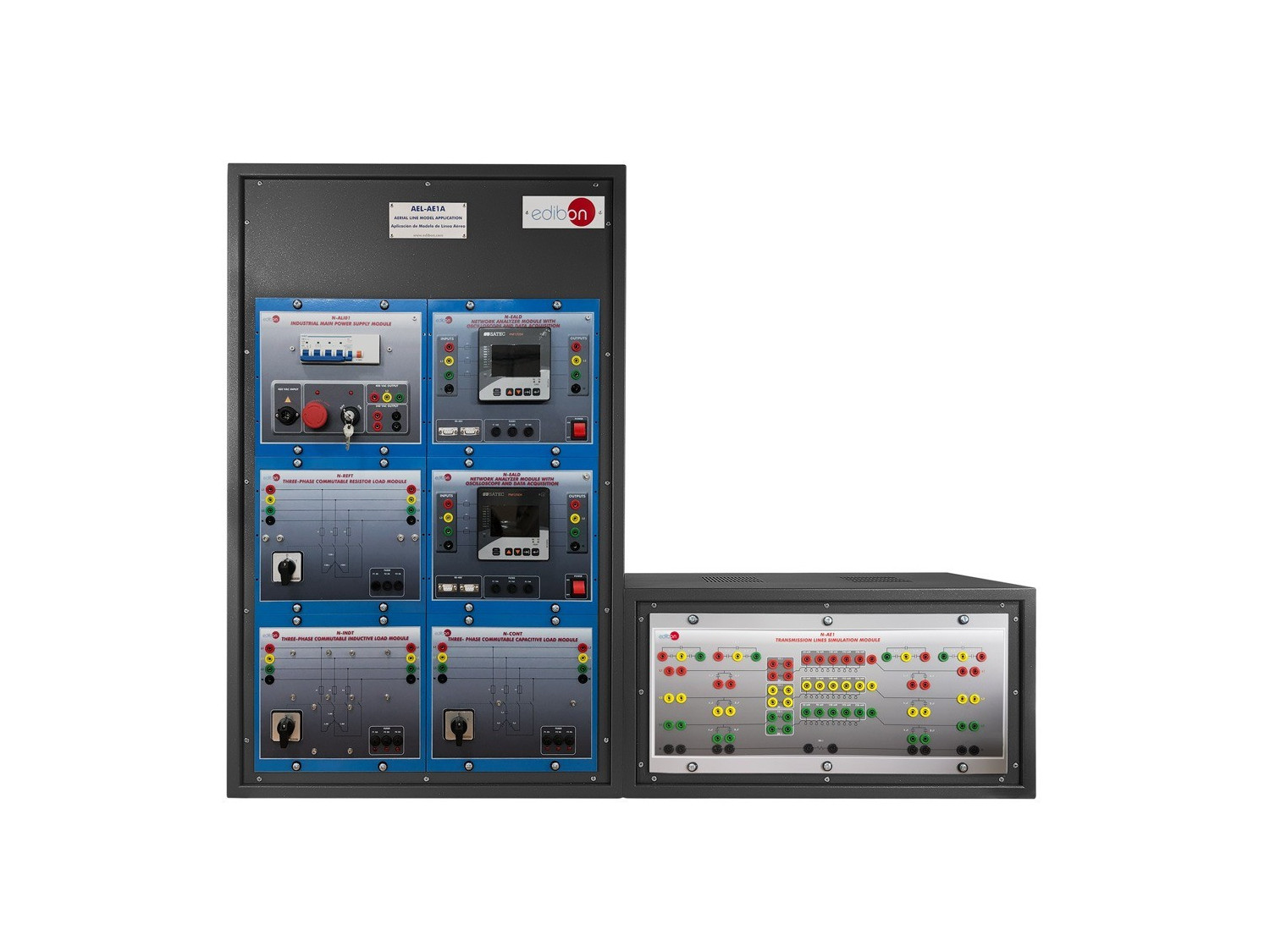

El AEL-AE1A está formado por una serie de módulos los cuales representan, a escala, un sistema de potencia real.

A través de estos módulos el estudiante adquirirá los conceptos principales de las Líneas de Transporte: caída de tensiones, compensación de la energía reactiva, medición de corrientes, tensiones, potencia activa y reactiva, pérdidas de potencia en las líneas de transmisión, etc.

El estudiante trabajará con el módulo de simulación de líneas de transporte para simular el transporte de electricidad. Este módulo representa conceptos básicos del funcionamiento de las líneas de transmisión de energía eléctrica trifásicas de alta tensión. Simula una línea de parámetros concentrados con valores modificables que permite diferentes configuraciones y consiste en tres líneas conductoras (R, S, T) y un neutro o línea de retorno (N).

Cada una de las fases está representada siguiendo el modelo teórico de parámetros concentrados, a través de una asociación de resistencias en serie e inductancias, junto con una asociación paralela entre cada una de ellas en un efecto de capacitancia.

Además, el equipo incluye una fuente de alimentación trifásica para simular la generación de la energía eléctrica. Por otro lado, se incluyen también módulos de cargas trifásicas resistivas, inductivas y capacitivas conmutables para simular diferentes perfiles de consumo de energía para analizar el efecto de la carga en la línea de transporte.

El AEL-AE1A incluye los siguientes módulos:

  • N-ALI01. Fuente de Alimentación Principal Industrial.
  • N-AE1. Módulo Simulador de Líneas de Transmisión.
  • N-REFT. Carga Trifásica Resistiva con conmutador.
  • N-INDT. Carga Trifásica Inductiva con conmutador.
  • N-CONT. Carga Trifásica Capacitiva con conmutador.
  • N-EALD. Equipo Analizador de Líneas con Adquisición de Datos (2 unidades).

La aplicación AEL-AE1A se puede montar en rack (opción A) o carril (opción B):

Opción A:

Esta aplicación necesita el siguiente rack:

  • N-RACK-B (2 unidades).
  • N-RACK-M.

Opcionalmente se puede suministrar el AEL-WBR, Banco eléctrico de trabajo (rack), para colocar el/los rack/s.

Opción B:

Esta aplicación se puede montar en carril.

Opcionalmente se puede suministrar el AEL-WBC, Banco eléctrico de trabajo (carril), para montar los módulos.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Estudio de las pérdidas de energía eléctrica en las líneas de transporte.
  2. Cálculo teórico de las caídas de tensión en las líneas de transporte y comparación con los valores del analizador de redes.
  3. Aumentos de tensión en líneas de circuito abierto.
  4. Estudio de sistemas de potencia desequilibrados.
  5. Estudio de sistemas de potencia equilibrados.
  6. Medición directa de pérdidas de energía en la red eléctrica y comparación con los cálculos teóricos.
  7. Variación de los tipos de cargas y visualización de los factores de potencia de la red.
  8. Estudio de la compensación del factor de potencia y los efectos en las pérdidas de energía.

MÁS EJERCICIOS PRÁCTICOS QUE PUEDEN REALIZARSE CON ESTE EQUIPO

  1. El usuario puede realizar otros ejercicios diseñados por él mismo.
