AEL-TI-01 Aplicación de Análisis de Líneas de Potencia Trifásicas

ANALYSIS OF THREE-PHASE POWER LINES APPLICATION - AEL-TI-01

SISTEMAS INNOVADORES

La Aplicación de Análisis de Líneas de Potencia Trifásicas, "AEL-TI-01", incluye una serie de módulos que permiten el estudio de las características más importantes de las líneas aéreas.

Ver descripción general

NOTICIAS RELACIONADAS

Descripción General

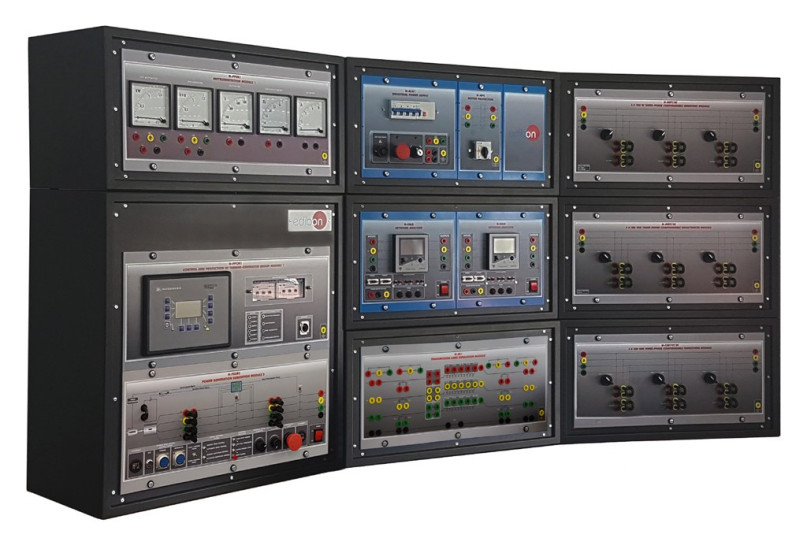

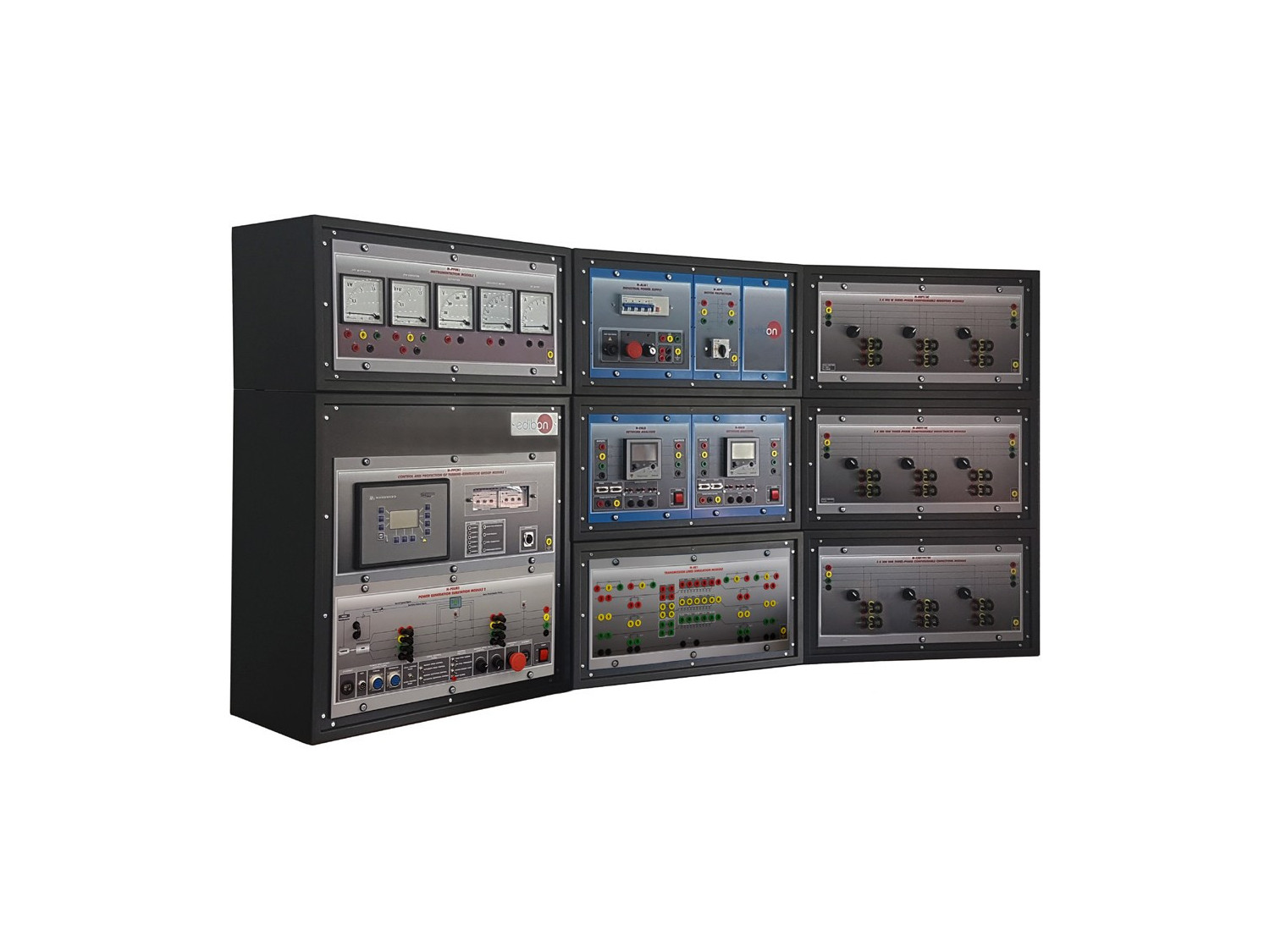

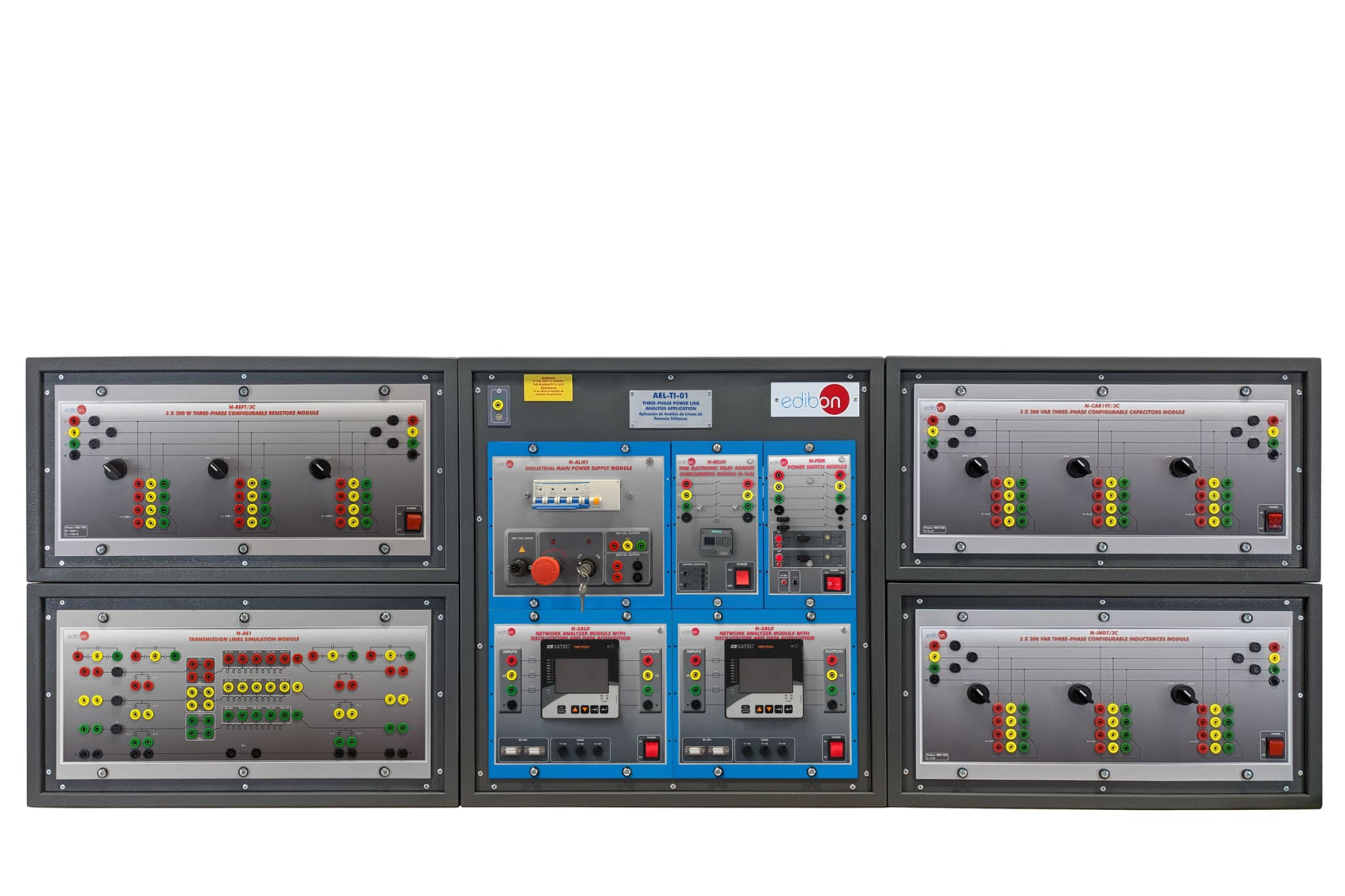

La Aplicación de Análisis de Líneas de Potencia Trifásicas, "AEL-TI-01", incluye una serie de módulos que permiten el estudio de las características más importantes de las líneas aéreas. Entre ellos se encuentran: el módulo de línea aérea, el cual es configurable con distintos valores de resistencia, inductancia y capacitancia, módulos de cargas resistivas, inductivas y capacitivas para analizar las pérdidas de la línea en función del factor de potencia de la carga, módulo analizador de red que permite conocer en tiempo real los valores de tensión, corriente, flujos de potencia, factor de potencia, etc, un interruptor de potencia y un relé de protección de sobrecorriente.

Esta aplicación permite a los estudiantes realizar investigaciones sobre líneas de distribución y transmisión de potencia, tales como: efectos capacitivos entre las líneas y la tierra, pérdidas de energía dependiendo de la carga, compensación del factor de potencia y comparación de los valores eléctricos, pérdidas de fase o fases en la línea, etc.

Además, esta aplicación está diseñada para trabajar en conjunto con el resto de aplicaciones AEL-TI- y AEL-SST-, y formar un sistema de potencia donde se pueden estudiar todos los conceptos sobre generación, transmisión, distribución y consumo de energía.

Esta aplicación puede trabajar con el software SCADA AEL-TI-07/CCSOF incluido en la Aplicación de Transmisión con Generador Síncrono, "AEL-TI-07".

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Estudio del incremento de tensión en líneas de transmisión sin carga.
  2. Estudio de la caída de tensión en líneas de transmisión con distintas longitudes y cargas.
  3. Estudio de la caída de tensión en líneas de transmisión con distintos factores de potencia.
  4. Pérdidas de potencia activa en líneas de transmisión en función de U e I.
  5. Estudio de la pérdida de fases en líneas de transmisión.
  6. Compensación del factor de potencia en líneas de transmisión.

MÁS EJERCICIOS PRÁCTICOS QUE PUEDEN REALIZARSE CON ESTE EQUIPO

  1. Varios estudiantes pueden ver los resultados simultáneamente. Para ver todos los resultados en tiempo real en clase se puede hacer uso de un proyector o pizarra electrónica.
  2. Esta aplicación es totalmente segura ya que dispone de equipos de seguridad mecánicos, eléctricos, electrónicos y de software.
  3. Esta aplicación puede usarse para realizar investigación aplicada.
  4. Esta aplicación puede usarse para impartir clases de formación a industrias, incluso a otras Instituciones de Educación Técnica.
  5. El usuario puede realizar otros ejercicios diseñados por él mismo.
