AEL-TI-06 Aplicación de Análisis de Flujos de Potencia en las Líneas de Transmisión

ANALYSIS OF POWER FLOWS IN TRANSMISSION LINES APPLICATION - AEL-TI-06

SISTEMAS INNOVADORES

La Aplicación de Análisis de Flujo de Potencia en las Líneas de Transmisión, "AEL-TI-06", ha sido diseñada para el estudio del control de los flujos de potencia en líneas aéreas de alta tensión mediante el uso de transformadores desfasadores.

Ver descripción general

NOTICIAS RELACIONADAS

Descripción General

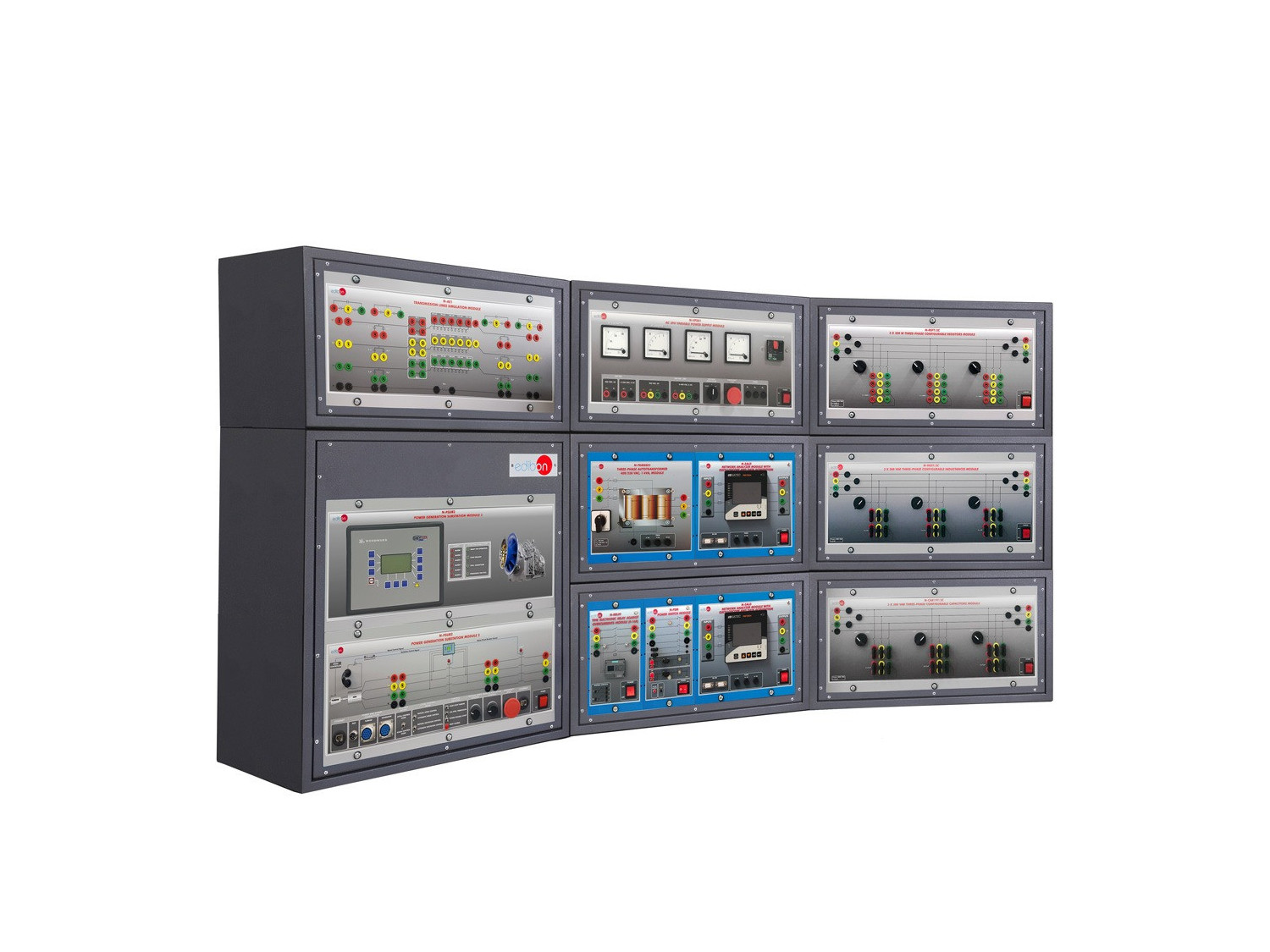

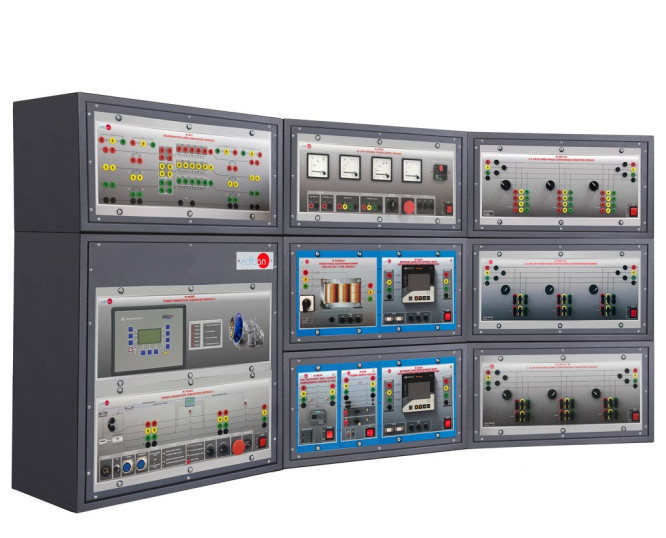

La Aplicación de Análisis de Flujo de Potencia en las Líneas de Transmisión, "AEL-TI-06", ha sido diseñada para el estudio del control de los flujos de potencia en líneas aéreas de alta tensión mediante el uso de transformadores desfasadores. Para ello, esta aplicación incluye un transformador desfasador, un módulo de líneas aéreas y un analizador de redes. Con el transformador desfasador el usuario podrá controlar el ángulo de desfase de la tensión y analizar la influencia de éste con la potencia activa inyectada en la línea área. El módulo de líneas aéreas está provisto de bornas para modificar la resistencia e inductancia de la línea, el efecto capacitivo entre las líneas y entre línea y tierra. El módulo analizador de redes permite al usuario monitorizar los parámetros eléctricos más importantes tales como el factor de potencia, armónicos, caídas de tensión, potencias, etc.

Además, esta aplicación está diseñada para trabajar en conjunto con el resto de aplicaciones AEL-TI- y AEL-SST-, y formar un sistema de potencia donde se pueden estudiar todos los conceptos sobre generación, transmisión, distribución y consumo de energía.

Esta aplicación puede trabajar con el software SCADA AEL-TI-07/CCSOF incluido en la Aplicación de Transmisión con Generador Síncrono, "AEL-TI-07".

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Medición de los parámetros eléctricos más importantes con líneas conectadas en paralelo de la misma longitud.
  2. Medición de los parámetros eléctricos más importantes con líneas conectadas en paralelo de diferente longitud.
  3. Medición de los parámetros eléctricos más importantes con líneas conectadas en serie de igual longitud.
  4. Medición de los parámetros eléctricos más importantes con líneas conectadas en serie de distinta longitud.
  5. Medición de los parámetros eléctricos más importantes en líneas conectadas en paralelo con impedancias iguales.
  6. Medición de los parámetros eléctricos más importantes en líneas conectadas en paralelo con distinta impedancia.
  7. Influencia del ángulo de desfase de tensión en la potencia activa inyectada en la línea.

MÁS EJERCICIOS PRÁCTICOS QUE PUEDEN REALIZARSE CON ESTE EQUIPO

  1. Varios estudiantes pueden ver los resultados simultáneamente. Para ver todos los resultados en tiempo real en clase se puede hacer uso de un proyector o pizarra electrónica.
  2. El Sistema de Control por Computador con CCSOF permite realizar una simulación real.
  3. Esta aplicación es totalmente segura ya que dispone de dispositivos de seguridad mecánicos, eléctricos, electrónicos y de Software.
  4. Esta aplicación puede usarse para realizar investigación aplicada.
  5. Esta aplicación puede usarse para impartir clases de formación a industrias, incluso a otras Instituciones de Educación Técnica.

- El usuario puede realizar otros ejercicios diseñados por él mismo.
