AEL-TI-05 Aplicación de Líneas de Transmisión en Serie y Paralelo

PARALLEL AND SERIES TRANSMISSION LINES APPLICATION - AEL-TI-05

SISTEMAS INNOVADORES

La Aplicación de Líneas de Transmisión en Serie y Paralelo, "AEL-TI-05", ha sido diseñada para el estudio de la interconexión de líneas eléctricas en serie y paralelo.

Ver descripción general

NOTICIAS RELACIONADAS

Descripción General

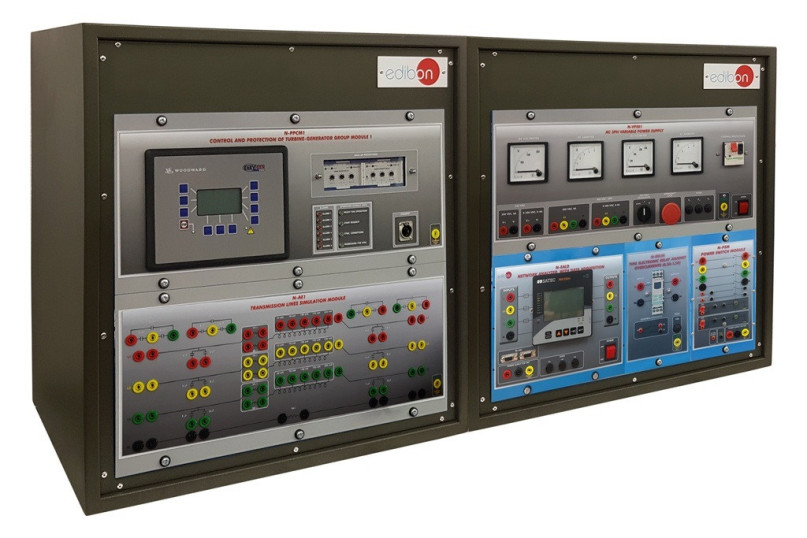

La Aplicación de Líneas de Transmisión en Serie y Paralelo, "AEL-TI-05", ha sido diseñada para el estudio de la interconexión de líneas eléctricas en serie y paralelo. De acuerdo a cómo se realicen estas interconexiones, el usuario podrá estudiar las pérdidas energéticas en cada una de estas configuraciones.

Esta aplicación incluye un módulo de líneas aéreas compuesto por resistencias, inductancias y condensadores configurables. Este módulo permite configurar diferentes parámetros tales como la resistencia y la inductancia de la línea, así como el efecto capacitivo entre sus conductores y tierra.

Además, esta aplicación incluye un módulo analizador de redes que permite al usuario observar y monitorizar, en tiempo real, los parámetros eléctricos más importantes de las líneas de transmisión de potencia tales como el factor de potencia, los armónicos, las caídas de tensión de la línea, las pérdidas de potencia, etc.

Además, esta aplicación está diseñada para trabajar en conjunto con el resto de aplicaciones AEL-TI- y AEL-SST-, y formar un sistema de potencia donde se pueden estudiar todos los conceptos sobre generación, transmisión, distribución y consumo de energía.

Esta aplicación puede trabajar con el software SCADA AEL-TI-07/CCSOF incluido en la Aplicación de Transmisión con Generador Síncrono, "AEL-TI-07".

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Medida de los parámetros eléctricos más importantes con líneas conectadas en paralelo de igual longitud.
  2. Medida de los parámetros eléctricos más importantes con líneas conectadas en paralelo de distinta longitud.
  3. Medida de los parámetros eléctricos más importantes con líneas conectadas en serie de igual longitud.
  4. Medida de los parámetros eléctricos más importantes con líneas conectadas en serie de distinta longitud.
  5. Cálculo de pérdidas de energía en líneas conectadas en serie.
  6. Cálculo de pérdidas de energía en líneas conectadas en paralelo.
  7. Cálculo de caídas de tensión en líneas conectadas en serie.
  8. Cálculo de caídas de tensión en líneas conectadas en paralelo.

MÁS EJERCICIOS PRÁCTICOS QUE PUEDEN REALIZARSE CON ESTE EQUIPO

  1. Varios estudiantes pueden ver los resultados simultáneamente. Para ver todos los resultados en tiempo real en clase se puede hacer uso de un proyector o pizarra electrónica.
  2. Esta aplicación es totalmente segura ya que dispone de dispositivos de seguridad mecánicos, eléctricos, electrónicos y de Software.
  3. Esta aplicación puede usarse para realizar investigación aplicada.
  4. Esta aplicación puede usarse para impartir clases de formación a industrias, incluso a otras Instituciones de Educación Técnica.
  5. El usuario puede realizar otros ejercicios diseñados por él mismo.
