AEL-SST-01 Aplicación de Maniobras en Subestaciones de Transmisión y Distribución

SWITCHING IN TRANSMISSION AND DISTRIBUTION SUBSTATIONS APPLICATION - AEL-SST-01

SISTEMAS INNOVADORES

La Aplicación de Maniobras en Subestaciones de Transmisión y Distribución, "AEL-SST-01", ha sido diseñada por EDIBON para estudiar las operaciones más comunes llevadas a cabo en estas subestaciones, tales como, la transferencia de servicio eléctrico del embarrado primario al secundario sin interrupción del suministro eléctrico, distribución de potencia a través de dos líneas en paralelo, conexión/ desconexión de cargas, lógica de mando seccionador-interruptor, etc.

Ver descripción general

NOTICIAS RELACIONADAS

Descripción General

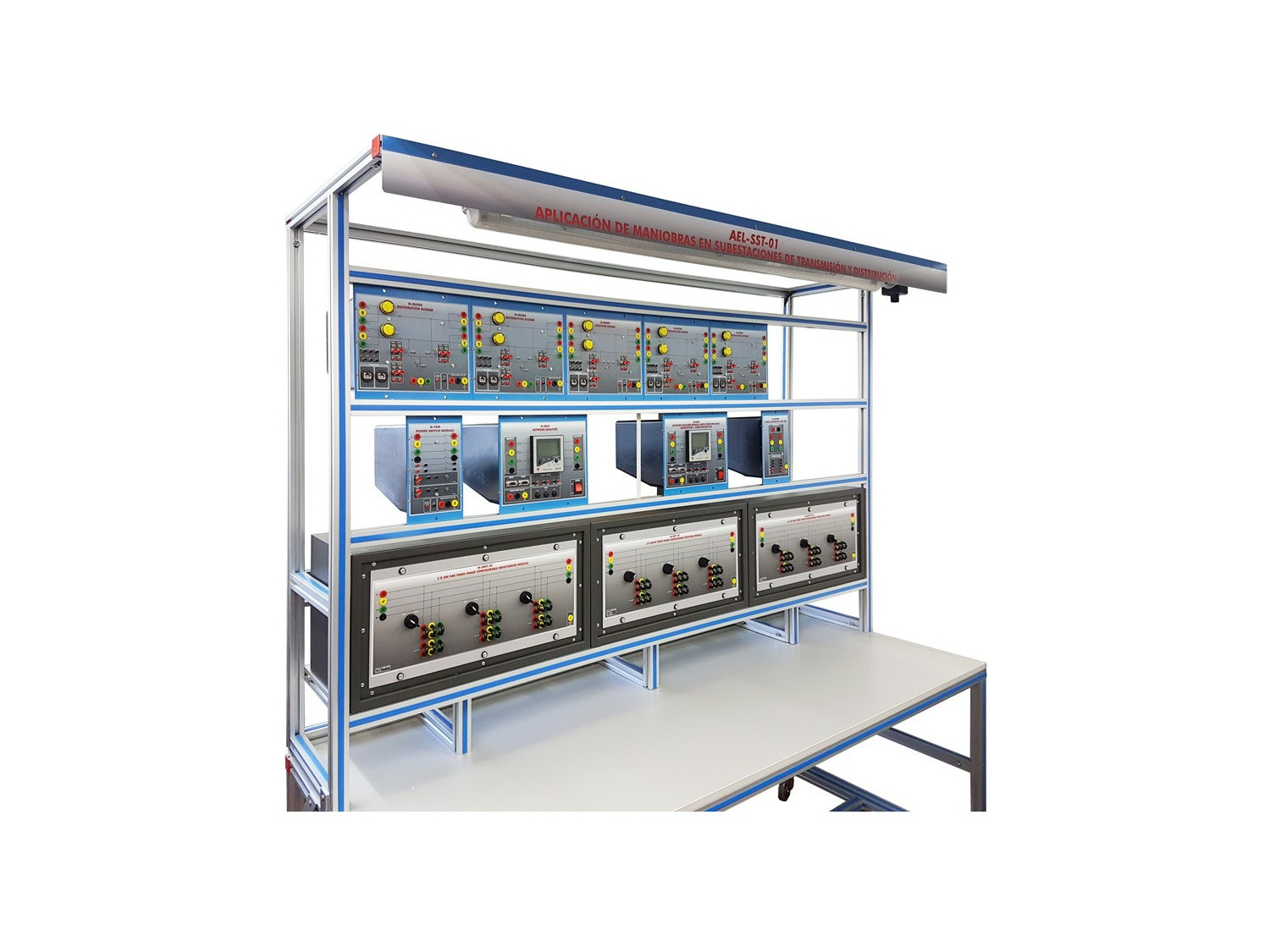

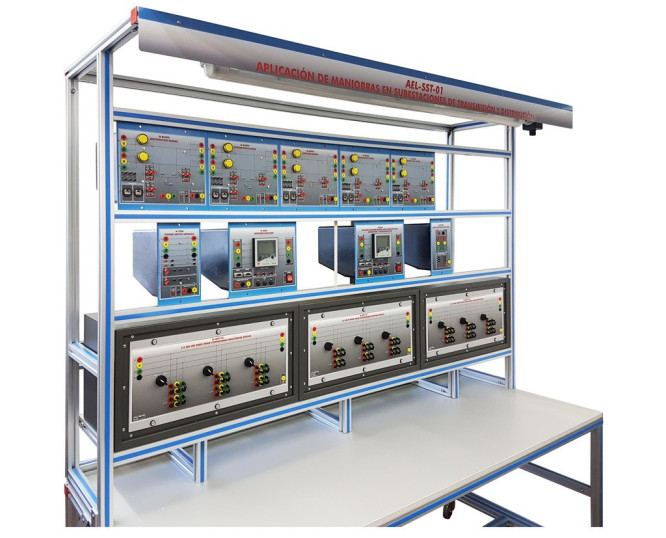

La Aplicación de Maniobras en Subestaciones de Transmisión y Distribución, "AEL-SST-01", ha sido diseñada por EDIBON para estudiar las operaciones más comunes llevadas a cabo en estas subestaciones, tales como, la transferencia de servicio eléctrico del embarrado primario al secundario sin interrupción del suministro eléctrico, distribución de potencia a través de dos líneas en paralelo, conexión/ desconexión de cargas, lógica de mando seccionador-interruptor, etc.

Para demostrar estos principios de funcionamiento, esta aplicación incluye dos tipos de módulos de embarrado:

  • Tipología de doble embarrado. Estos módulos constan de dos conjuntos de embarrados trifásicas con terminales de entrada/salida para interconectar con otros módulos similares (feeders). Cada módulo de doble embarrado tiene dos seccionadores conectados a cada embarrado y un disyuntor. A través del disyuntor se alimentarán cargas, generadores, líneas eléctricas, etc. Para controlar las órdenes de apertura/cierre de los seccionadores y disyuntores, estos módulos disponen de pulsadores (modo de control local) y entradas de señales digitales (modo de control remoto).
  • Módulo de acoplamiento de embarrado. Este módulo consta de un interruptor de acoplamiento trifásico entre los embarrados y de dos seccionadores trifásicos que permiten realizar el acoplamiento de los dos embarrados.

Además, esta aplicación incluye un analizador de red para medir tensiones en diferentes puntos de los embarrados, corrientes de línea, flujos de potencia en los diferentes feeders, etc. y un interruptor trifásico que puede ser controlado manual o remotamente para sumi­nistrar o interrumpir el paso de corriente.

Adicionalmente, para esta aplicación se recomiendan una serie de módulos para el estudio de faltas eléctricas. Dichos módulos permiten inyectar faltas monofásicas, bifásicas, bifásicas a tierra, trifásicas y trifásicas a tierra. Para ello, se hace necesario la adquisición del módulo de inyección de faltas, el relé de protección de sobrecorriente, el módulo de transformadores de corriente y el transformador de aislamiento galvánico.

La aplicación "AEL-SST-01" está diseñada para poder combinarse con el resto de aplicaciones de generación de potencia de EDIBON y formar un sistema entre ellos donde poder estudiar conceptos sobre generación, transmisión, distribución y consumo de energía.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Cableado básico de una subestación de doble embarrado.
  2. Maniobra de acoplamiento del embarrado doble.
  3. Lógica de operación con interruptores y seccionadores en subestaciones de doble embarrado.
  4. Reparto de carga con varios feeders.
  5. Cambio de embarrado sin pérdida de carga.

MÁS EJERCICIOS PRÁCTICOS QUE PUEDEN REALIZARSE CON ESTE EQUIPO

Algunos ejercicios prácticos con los módulos recomendados:

  1. Apertura automática de interruptores y seccionadores mediante relé de sobrecorriente.
  2. Caída de tensión en función de la longitud de la línea.
  3. Caída de tensión en función del factor de potencia de la carga.
  4. Pérdidas capacitivas e inductivas en una línea.
  5. Compensación del factor de potencia con bancos de condensadores.

Algunos ejercicios prácticos con la aplicación AEL-BSGC de la red inteligente y otras redes inteligentes:

  1. Maniobra de acoplamiento remota del embarrado doble con SCADA.
  2. Lógica de operación remota con interruptores y seccionadores en subestaciones de doble barra con SCADA.
  3. Cambio de embarrado sin pérdida de suministro con SCADA.
  4. Caída de tensión en función de la longitud de la línea con SCADA.
  5. Caída de tensión en función del factor de potencia de la carga con SCADA.
  6. Pérdidas capacitivas e inductivas en una línea con SCADA.
  7. Reparto de carga remoto con varios feeders.
  8. Operaciones por control remoto de interruptores y seccionadores con SCADA.
  9. Realización de medidas de forma remota en varios puntos de la subestación con SCADA.
  10. El usuario puede realizar otros ejercicios diseñados por él mismo.
