CRCI Red de Controladores Industriales

INDUSTRIAL CONTROLLERS NETWORKING - CRCI

SISTEMAS INNOVADORES

La Red de Controladores Industriales,"CRCI", se basa en una estructura de diseño modular cuya funcionalidad se divide en diferentes módulos que ayudan al estudiante a comprender mejor el equipo.

Ver descripción general

NOTICIAS RELACIONADAS

Descripción General

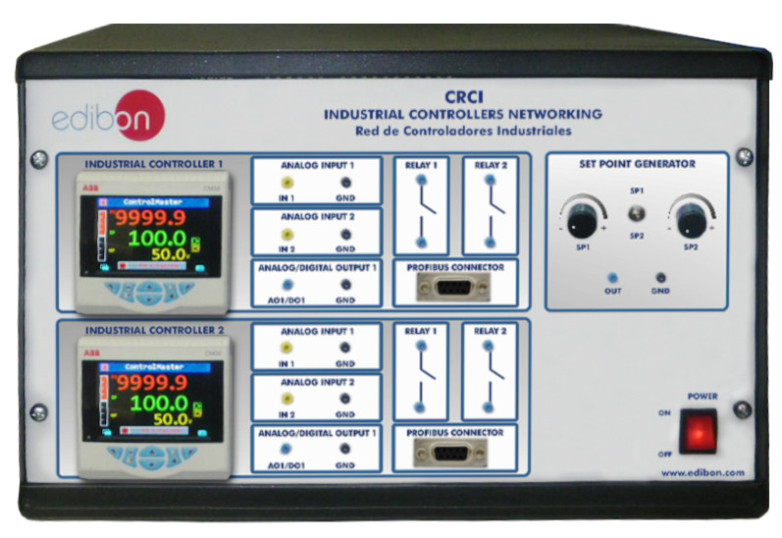

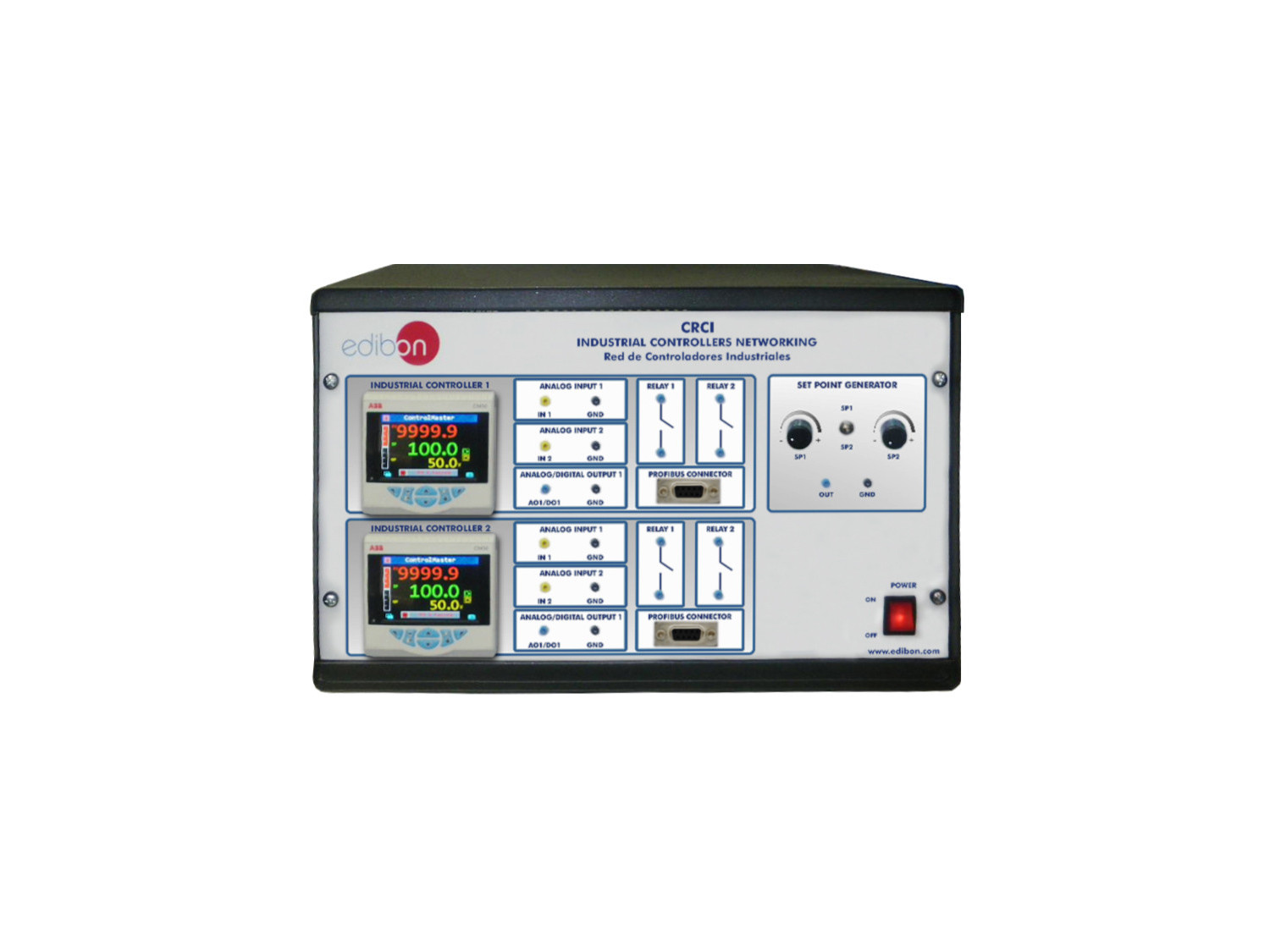

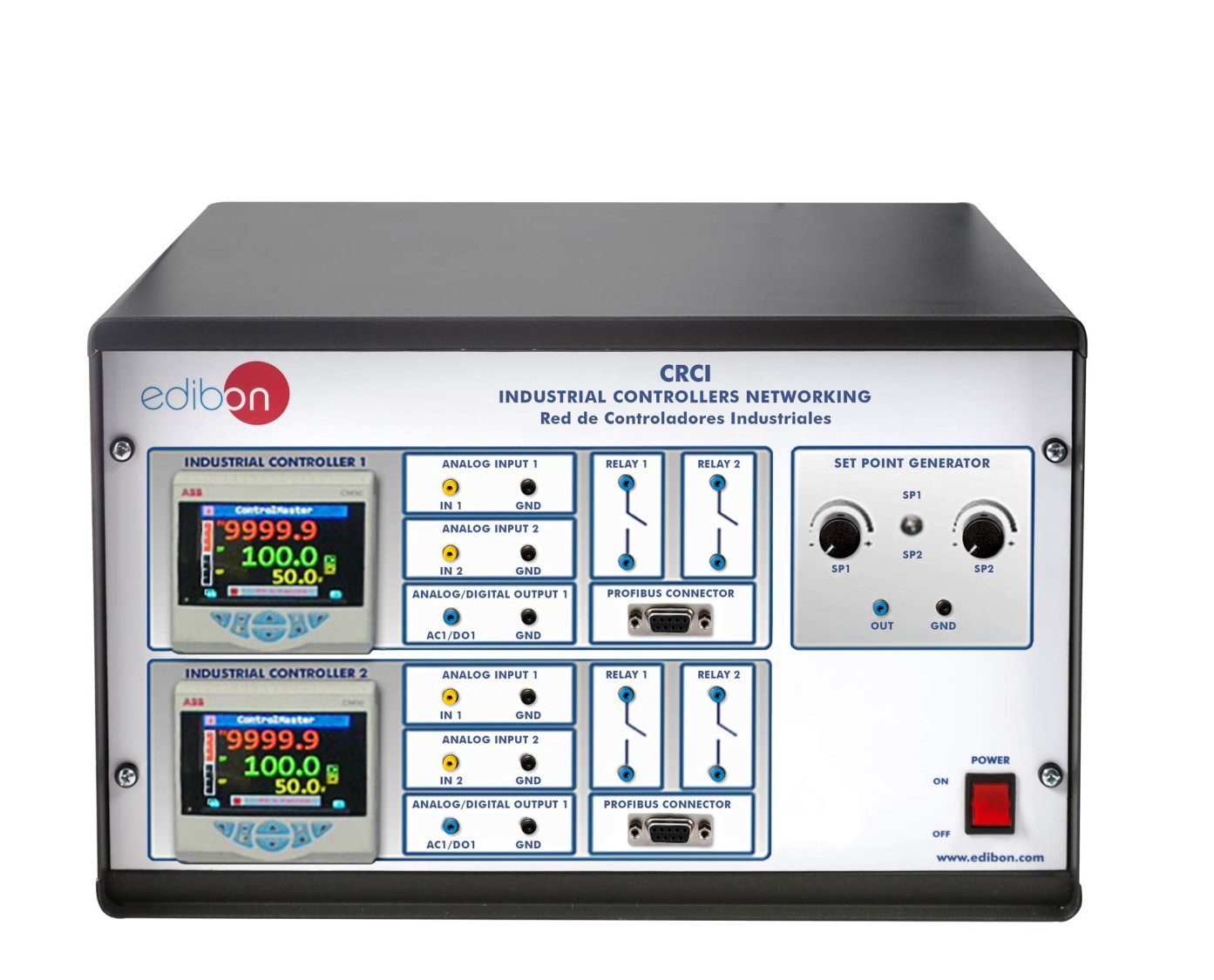

La Red de Controladores Industriales,"CRCI", se basa en una estructura de diseño modular cuya funcionalidad se divide en diferentes módulos que ayudan al estudiante a comprender mejor el equipo. Los módulos incluidos en el equipo son: dos Controladores Industriales, un Generador de Consignas, una Tarjeta de Interfaz (que se coloca en una ranura del computador) y un Software de Configuración de Control.

  • 2 módulos de Controladores Industriales, cada uno compuesto por: un controlador industrial con 2 entradas analógicas y una salida analógica/digital. Las entradas analógicas se utilizan para conectar las señales del valor de la variable de proceso (PV) y del valor de consigna (SP) respectivamente. La salida analógica/digital se utiliza para proporcionar el valor del proceso de salida (OP). El controlador también dispone de dos relés. El controlador industrial se conecta mediante un bus de campo (Profibus DP) a través de una tarjeta de interfaz con un computador (PC).
  • Módulo Generador de Consignas: permite generar una señal escalón mediante la conmutación entre dos tensiones seleccionables diferentes. Los niveles de tensión se pueden ajustar con dos potenciómetros.
  • Tarjeta de Interfaz (que se coloca en una ranura del computador): permite que las señales de los controladores estén disponibles en un computador (PC) para su posterior procesamiento.
  • Software compuesto por:
  • Los drivers de configuración del servidor OPC: permiten que la información de los módulos esté disponible para otros programas.
  • El Software de Configuración de Control: permite ajustar los parámetros de los controladores industriales. Diversas funciones, como los registradores y registros de alarmas, permiten simular una función simple de sala de control.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Instalación, conexión y familiarización con el software.
  2. Familiarización con la navegación de un controlador industrial (pantalla de la página del operador, pantalla de visualización de tendencias, etc.).
  3. Configuración de un controlador industrial para adaptar los tipos de señales de entradas/salidas analógicas, así como los equipos eléctricos y de ingeniería.
  4. Función de un controlador industrial digital.
  5. Configuración de señales de entradas/salidas analógicas del controlador industrial (rango eléctrico, equipos de ingeniería, detector de fallos, etc.).
  6. Ajuste de alarmas y generación de diagnósticos.Aprender y familiarizarse con el funcionamiento y estructura de un sistema de control de procesos con Profibus DP.
  7. Disposición de un sistema de campo de bus mediante el bus de campo de Profibus DP.
  8. Estudio de la función de servidor OPC (OLE para Control de Procesos).
  9. Configuración de una red de controladores industriales a través del software: Asignación maestro/esclavo.
  10. Lectura de variables de control y parámetros PID y visualización de los mismos en el monitor del computador (PC).
  11. Visualización de escalas.
  12. Ajuste de un controlador industrial mediante el panel frontal (nivel de configuración, de parámetros, de control de funcionamiento, etc.).
  13. Ajuste remoto de un controlador industrial mediante el software de configuración de control (nivel de configuración, de parámetros, de control de funcionamiento, etc.).
