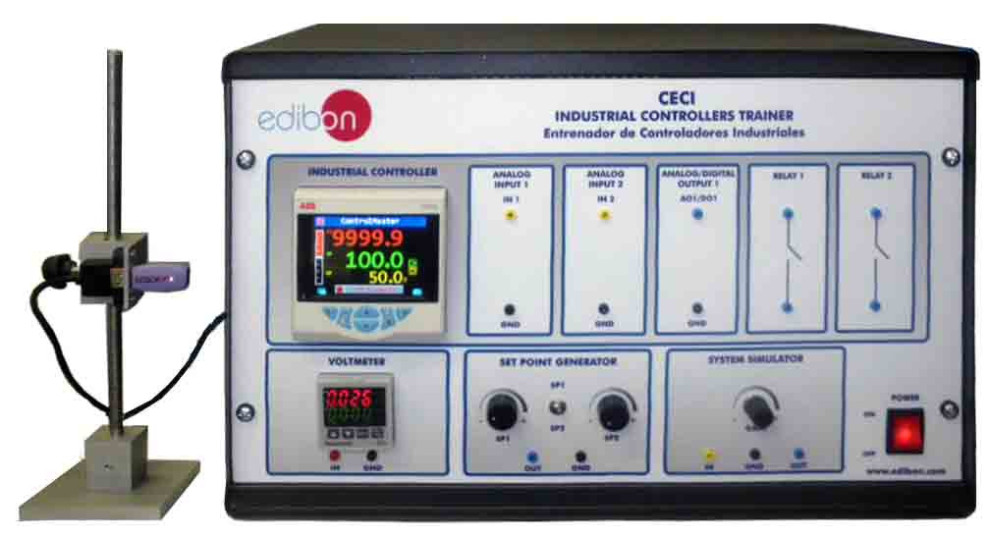

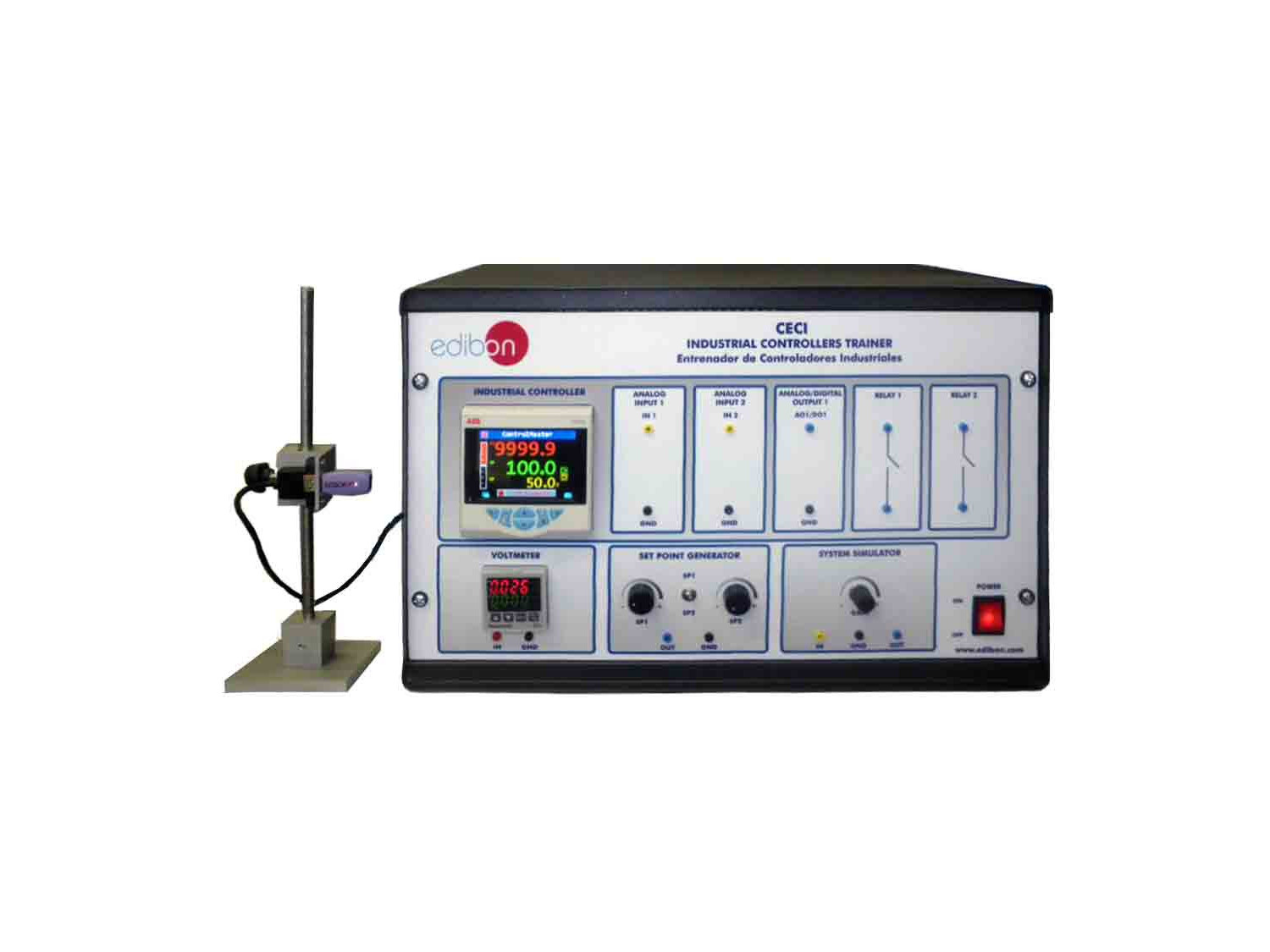

CECI Equipo para Controladores Industriales

INDUSTRIAL CONTROLLERS UNIT - CECI

SISTEMAS INNOVADORES

El Equipo para Controladores Industriales, "CECI", diseñado por EDIBON, permite a los estudiantes aprender los principios relacionados con muchas de las técnicas de control utilizadas en los procesos industriales.

Ver descripción general

NOTICIAS RELACIONADAS

Descripción General

El Equipo para Controladores Industriales, "CECI", se basa en una estructura de diseño modular cuya funcionalidad se divide endiferentes módulos para permitir al estudiante entender mejor la unidad. Los módulos incluidos son: controlador industrial, voltímetrodigital, generador de consignas, simulador del sistema y módulo de comunicación.

  • Controlador industrial: incluye dos entradas analógicas y una salida analógica/digital. Las clavijas de las entradas analógicas seutilizan para conectar las señales de valor de proceso y consigna. La clavija de la salida analógica/digital se utiliza para la señalO/P. El controlador también tiene dos relés configurables. Además de poder ser configurados por el software, los parámetros delcontrolador industrial también pueden configurarse a través del panel frontal.
  • Voltímetro digital: este módulo permite visualizar la amplitud de una señal CC.
  • Generador de consignas: este módulo permite generar una señal escalón conmutando entre dos tensiones diferentes seleccionables.Los niveles de tensión pueden ajustarse mediante dos potenciómetros.
  • Simulador de sistema: este módulo representa un sistema de primer orden con retardo. La constante de tiempo del sistema es 20 s.La ganancia del sistema puede ajustarse utilizando el correspondiente potenciómetro.
  • Módulo de comunicación: este módulo consiste en un adaptador de infrarrojos a USB montado en una estructura móvil. La estructuranos permite fijar el adaptador para alinearlo con el controlador.

El software suministrado con la unidad "CECI" es el software comercial ABB Device Type Manager (DTM), un software de configuraciónpara las versiones de controladores industriales tipo Control Master. Este software permite a los estudiantes aprender utilizando unsoftware real para controladores industriales.

El software permite seleccionar el tipo de control, los parámetros del controlador industrial, ajustar las alertas y alarmas, el tipo de lazodel sistema, etc. El acceso a la configuración de distintos parámetros es a través de un esquema comprensible de bloques del procesodel sistema.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Instalación, conexión y familiarización con el software.
  2. Estudio de la función de transferencia (estática y dinámica).
  3. Familiarización con el generador de consignas, generación de una señal cuadrada mediante dos señales analógicas.
  4. Familiarización con la navegación de un controlador industrial (pantalla de la página del operario, pantalla del visualizador de tendencias, etc.).
  5. Respuesta en escalón de un sistema de primer orden.
  6. Configuración de señales de entrada/salida analógicas del controlador industrial (rango eléctrico, unidades de ingeniería, detector de fallos, etc.).
  7. Control manual de un sistema de primer orden mediante controlador industrial (lazo abierto).
  8. Control PID automático de un sistema de primer orden mediante controlador industrial (lazo cerrado).
  9. Obtención de los parámetros PID de forma automática mediante autoajuste.
  10. Ajuste de la generación de alarmas y diagnósticos.
  11. Ajuste de un controlador industrial a través del panel frontal (nivel de configuración, nivel de parámetros, nivel de control de las funciones, etc.).
  12. Ajuste remoto de un controlador industrial a través del software de configuración (nivel de configuración, nivel de parámetros, nivel de control de las funciones, etc.).
