CEAB Equipo de Aplicaciones con Bus de Campo

FIELD BUS APPLICATIONS UNIT - CEAB

SISTEMAS INNOVADORES

El Entrenador para Aplicaciones con Bus de Campo, "CEAB", proporciona los componentes para formar una red Profibus DP real donde el PC es el dispositivo maestro y los diferentes componentes incluidos en la unidad son los dispositivos esclavos.

Ver descripción general

NOTICIAS RELACIONADAS

Descripción General

El Entrenador para Aplicaciones con Bus de Campo, "CEAB", proporciona los componentes para formar una red Profibus DP real donde el PC es el dispositivo maestro y los diferentes componentes incluidos en la unidad son los dispositivos esclavos. El equipo "CEAB" también permite estudiar protocolos de conversión a través de un dispositivo de puerta de enlace, con un ejemplo de conversión de Modbus RTU a Profibus DP.

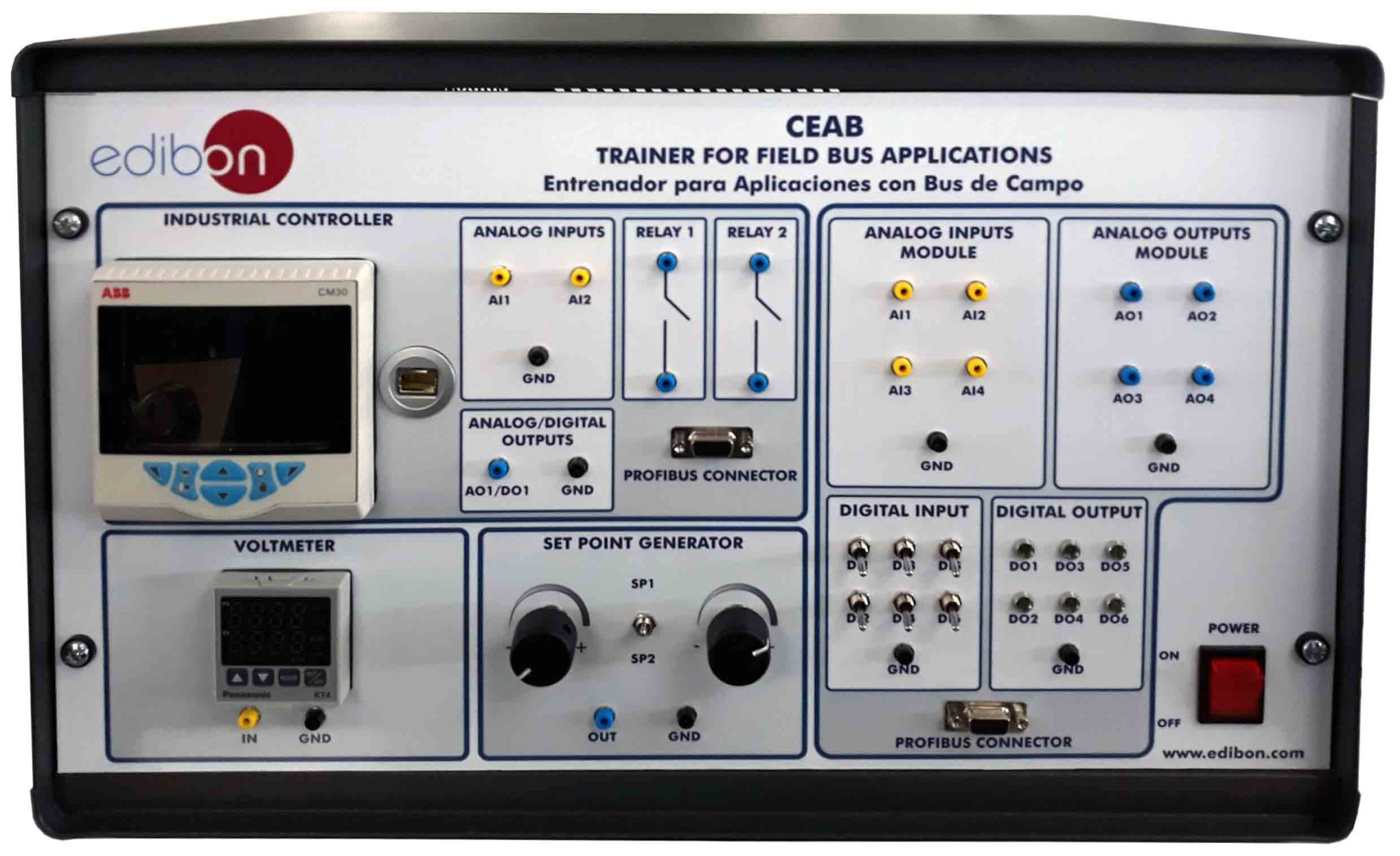

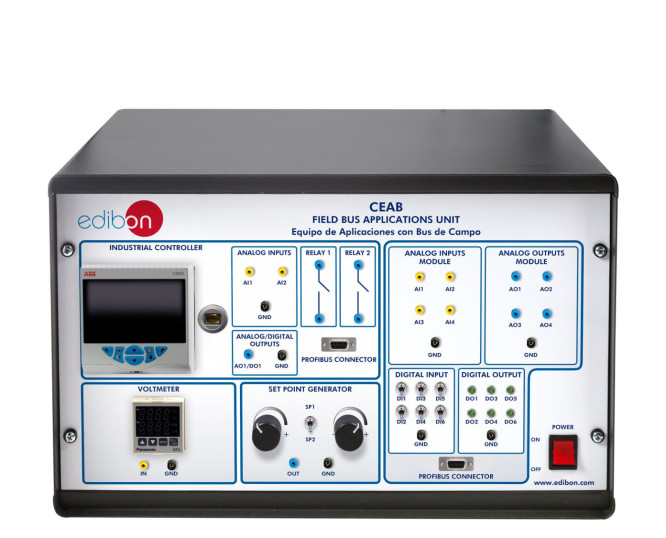

El equipo "CEAB" se basa en una estructura de diseño modular, se divide en diferentes módulos para permitir al estudiante una correcta comprensión del mismo. Los módulos suministrados con el equipo son: controlador industrial, módulo de entradas analógicas, módulo de salidas analógicas, voltímetro digital, generador de consigna, módulo de entradas digitales, módulo de salidas digitales y la tarjeta-interfaz.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Estudio de la función de transferencia.
  2. Familiarización con el generador de consignas, generación de una señal cuadrada mediante dos señales analógicas.
  3. Familiarización con el funcionamiento de un controlador industrial (pantalla del operador, pantalla de visualización de tendencias, etc.).
  4. Manejo y función de un controlador industrial digital.
  5. Ajuste de alarmas y generación de diagnósticos.
  6. Familiarización con los buses de campo y estaciones conectados.
  7. Familiarización con el archivo maestro del dispositivo "DMF" (device master file).
  8. Diseño de red de un bus de campo Profibus DP.
  9. Protocolos de comunicación.
  10. Instalación, conexión y familiarización con el software.
  11. Configuración de la red Profibus DP.
  12. Mapeo de entradas/salidas del controlador industrial y del dispositivo de entradas y salidas digitales y analógicas.
  13. Configuración de los parámetros de comunicación y lectura de las variables del Profibus DP.
  14. Configuración del servidor OPC y creación de etiquetas con un cliente OPC.
  15. Lectura y escritura de la señal del módulo Profibus DP de entradas y salidas digitales y analógicas con el servidor OPC
  16. Ajuste de los parámetros de control PID de un controlador industrial con el panel frontal del dispositivo.
  17. Ajuste de los parámetros de control PID de un controlador industrial con el servidor OPC.
