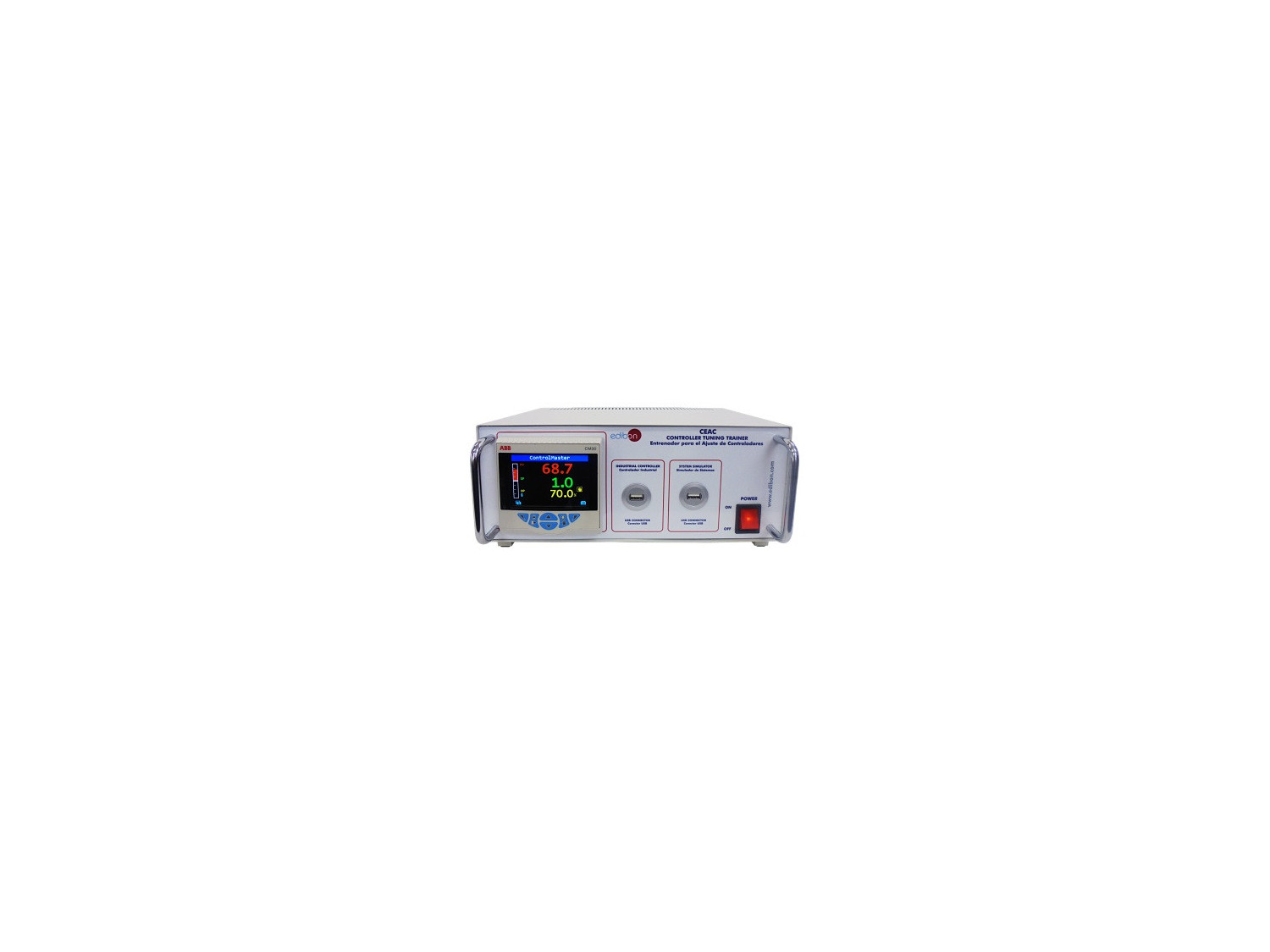

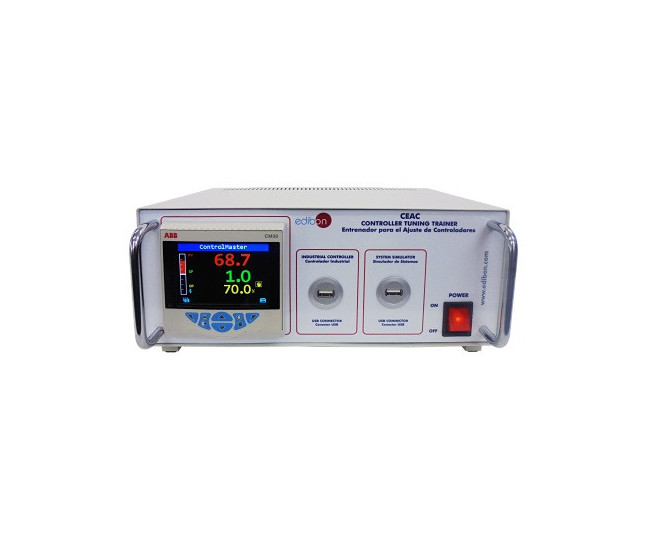

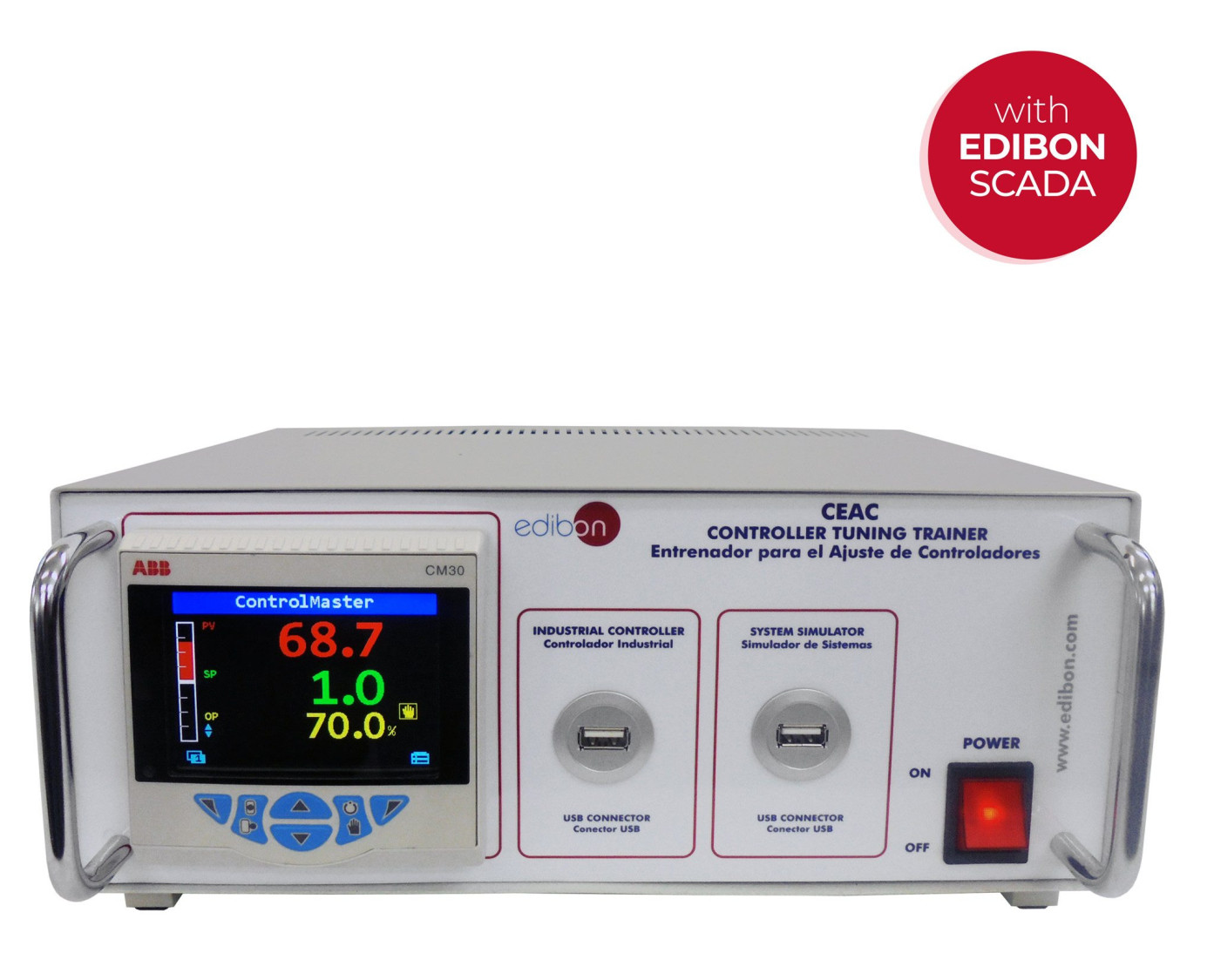

CEAC Equipo para el Ajuste de Controladores, Controlado desde Computador (PC)

COMPUTER CONTROLLED CONTROLLER TUNING UNIT - CEAC

SISTEMAS INNOVADORES

El Equipo para el Ajuste de Controladores, Controlado desde Computador (PC), "CEAC", proporciona las herramientas para simular diferentes procesos industriales en un sistema HIL y controlarlos mediante un controlador industrial comercial. El equipo CEAC se opera junto con un ordenador, para poder visualizar todas las señales involucradas en el proceso y ajustar los parámetros del controlador industrial.

Ver descripción general

NOTICIAS RELACIONADAS

Descripción General

Hoy en día la mayoría de industrias y fábricas utilizan controladores industriales para obtener un control automático y preciso de sus procesos. La correcta instalación y definición de parámetros de los controladores industriales es una tarea complicada si el operario no conoce la teoría de sintonización de los controladores industriales.

Una de las últimas técnicas para ajustar controladores industriales sin riesgo de dañar el equipamiento es simular el proceso a controlar en un sistema de hardware en tiempo real o Hardware-in-the-loop (HIL), y ajustar el controlador industrial conectándolo al proceso simulado.

Una vez se ha ajustado el controlador industrial se pueden establecer los parámetros en el proceso real con pequeños ajustes.

El Equipo para el Ajuste de Controladores, Controlado desde Computador (PC), "CEAC", proporciona las herramientas para simular diferentes procesos industriales en un sistema HIL y controlarlos mediante un controlador industrial comercial. El equipo CEAC se opera junto con un ordenador, para poder visualizar todas las señales involucradas en el proceso y ajustar los parámetros del controlador industrial.

El equipo incluye un conjunto de prácticas a través de las cuales el alumno se familiarizará con el control de la mayoría de procesos industriales comunes y los controlará mediante un controlador industrial comercial con los siguientes controles: PID (proporcional-integral-derivativo), pPI (proporcional-integral-predictivo), control mediante tablas programadas de parámetros PID para sistemas no lineales,etc.

El equipo CEAC es un sistema avanzado que funciona junto con un ordenador, el cual permite cambiar los parámetros de controlrealizados por el controlador industrial.

A través del equipo CEAC los estudiantes comprenderán el modo de funcionamiento de un controlador industrial. Aprenderán a instalarel controlador para controlar diferentes sistemas, tales como sistemas de primer y segundo orden, sistemas de retardo temporal, sistemascon actuadores no lineales, etc. y a controlarlos utilizando distintos tipos de controles, tales como PID, pPI, el uso de tablas programadasde parametros PID, etc.

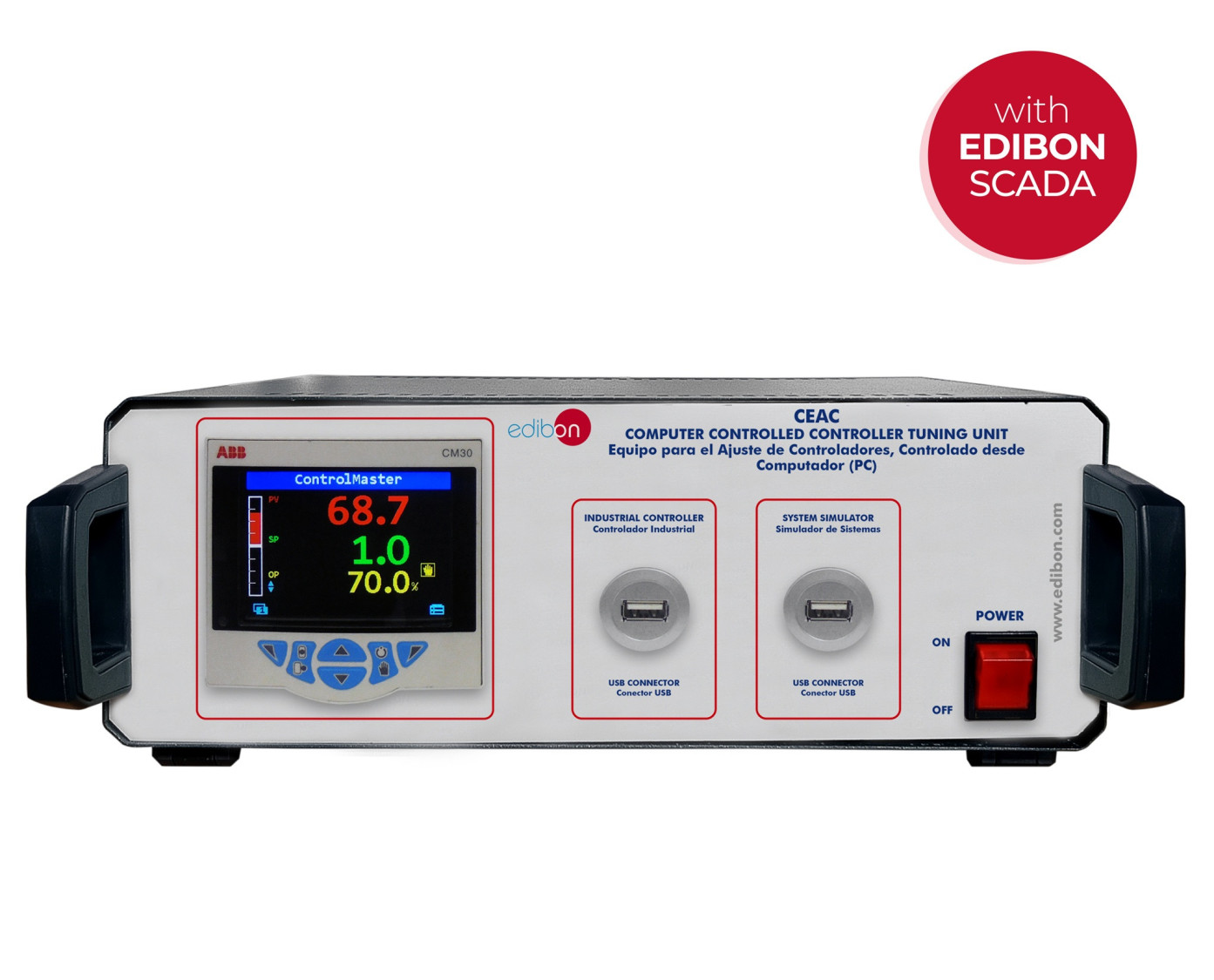

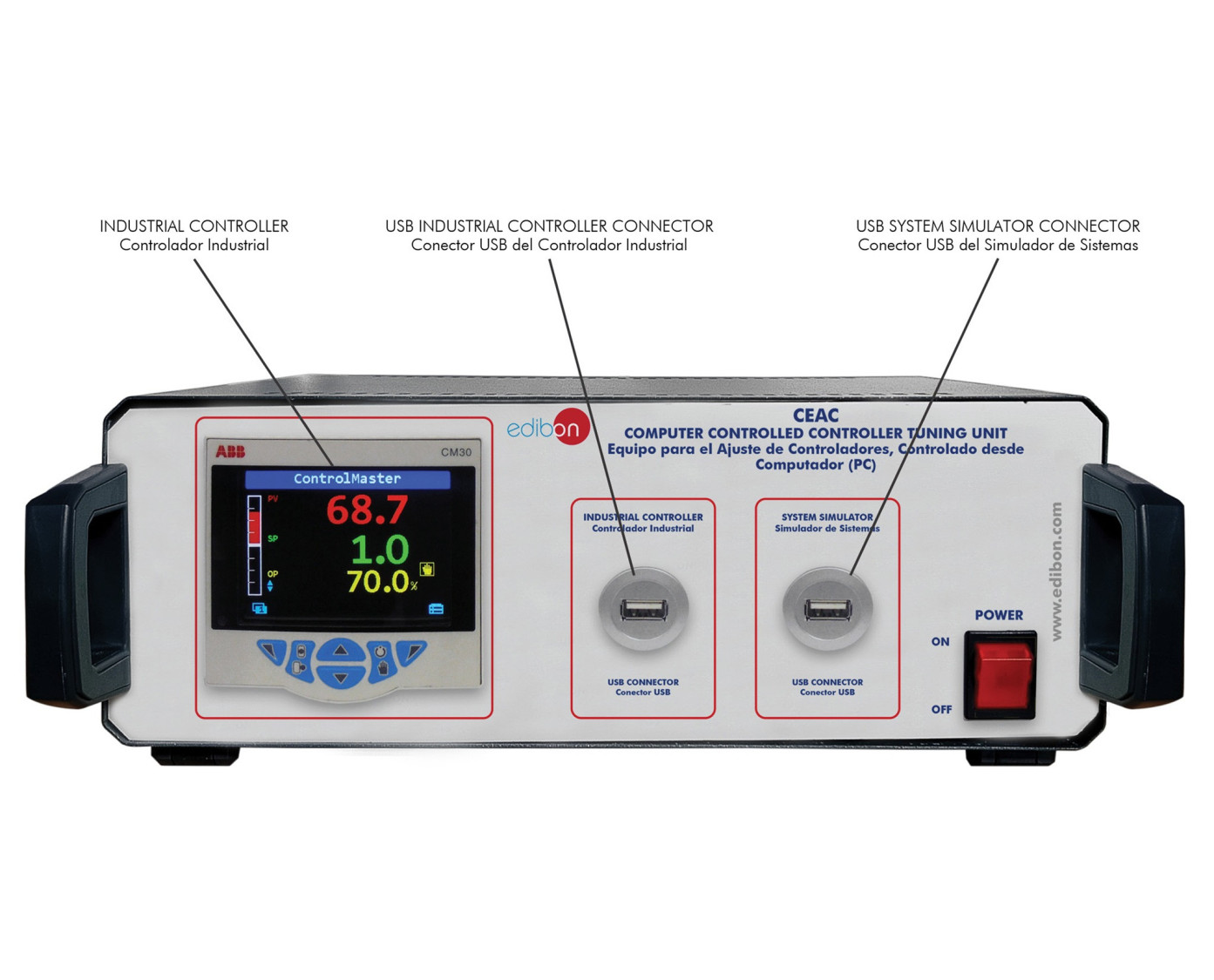

El equipo CEAC se compone de un Controlador Industrial y un Simulador de Sistemas. Ambos componentes tienen un conector USB paracomunicarse fácilmente con el ordenador.

Incluimos una breve descripción de cada bloque en las siguientes líneas:

Controlador industrial: el controlador utiliza una entrada analógica y una salida analógica, suficiente para realizar el control de lossistemas con entrada y salida única (SISO).La entrada analógica se utiliza para conectar la señal variable de proceso (PV). La salida analógica se utiliza para la señal de salida delcontrolador (O/P).Una vez configurado el control, los parámetros de control pueden cambiarse a través del software.Simulador de proceso: realiza una simulación Hardware-in-the-loop (HIL) en tiempo real de diferentes procesos industriales paracontrolar cada uno de ellos con el controlador industrial. El simulador de proceso se puede configurar, con el tipo de proceso a simular(sistema integrador, sistema de primer orden, sistema de segundo orden, etc.) y los parámetros del sistema. El sistema simulado tomala señal O/P del controlador industrial y proporciona la retroalimentación del sistema (PV) al controlador.

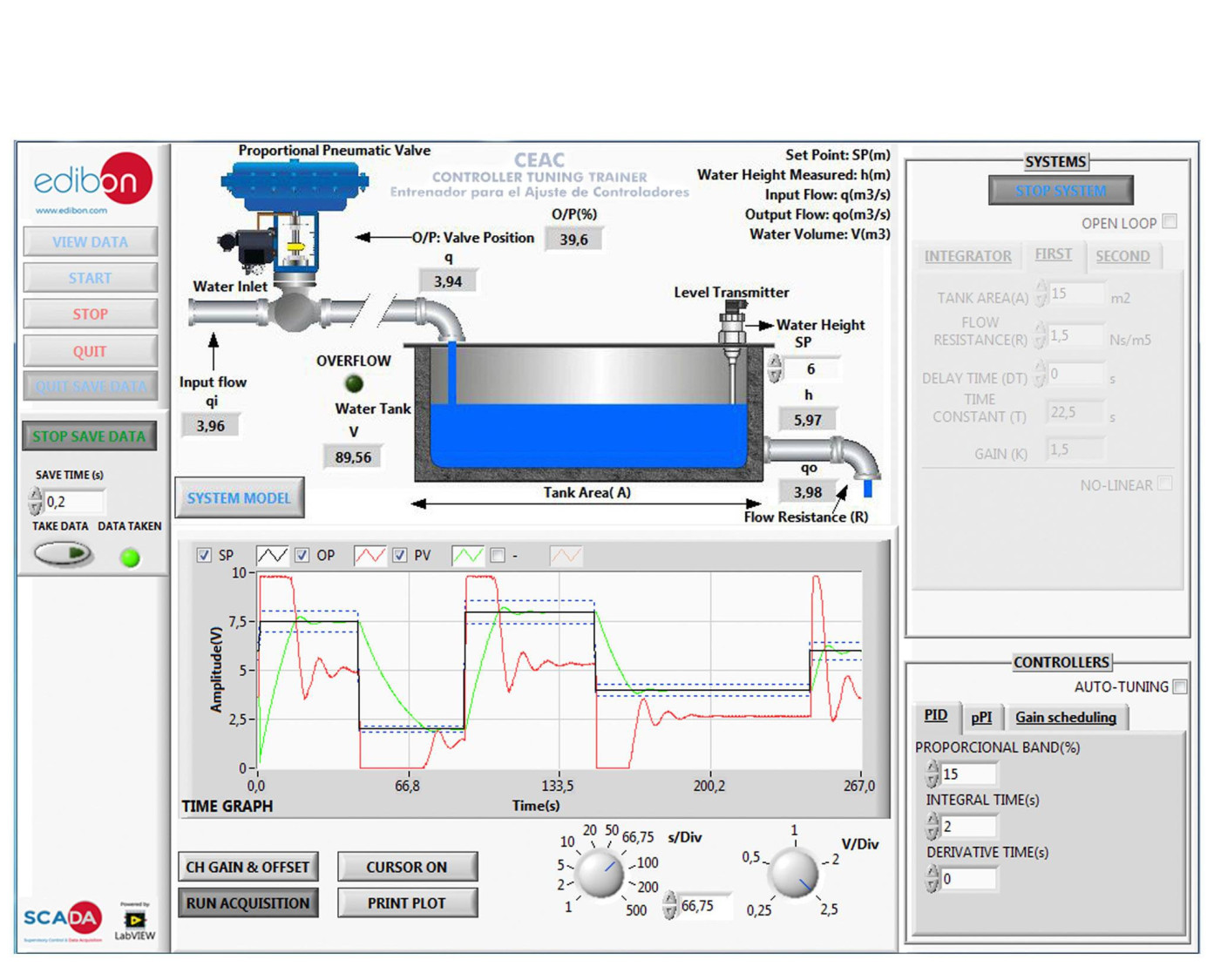

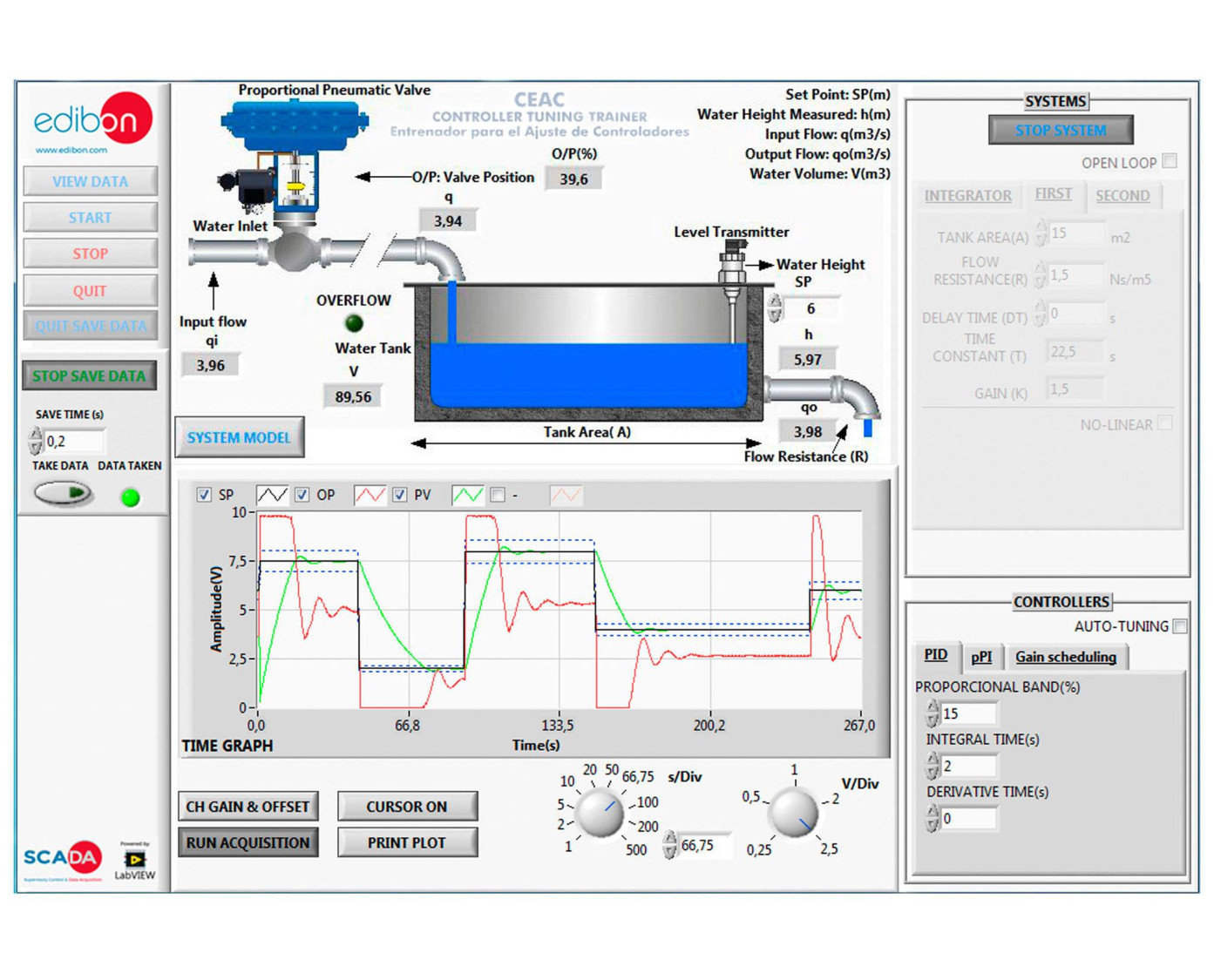

Este Equipo Controlado desde Computador se suministra con el Sistema de Control desde Computador (SCADA) de EDIBON, e incluye:una Caja Interface de Control + Paquetes de Software de Control, Adquisición de Datos y Manejo de Datos, para el control del procesoy de todos los parámetros que intervienen en el proceso.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Familiarización con la navegación de un controlador industrial.
  2. Determinación de los parámetros del sistema en un sistema de control de nivel con un tanque sin desagüe (sistema integrador).
  3. Determinación de los parámetros del sistema en un sistema de control de nivel con un tanque con desagüe (sistema de primer orden).
  4. Determinación de los parámetros del sistema en un sistema de control de nivel con dos tanques (sistema de segundo orden).
  5. Estudio de la diferencia entre control de lazo abierto y cerrado.
  6. Respuesta de un sistema integrador en lazo abierto.
  7. Control PID de lazo cerrado de un sistema integrador con un controlador industrial.
  8. Respuesta de un sistema de primer orden en lazo abierto.
  9. Control PID de lazo cerrado de un sistema de primer orden con un controlador industrial.
  10. Respuesta de un sistema de segundo orden en lazo abierto.
  11. Control PID de lazo cerrado de un sistema de segundo orden con un controlador industrial.
  12. Control de un sistema con tiempo de retardo con un controlador proporcional integral predictivo.
  13. Ajuste automático: obtención de los parámetros PID de forma automática.
  14. Control de un sistema con un actuador no lineal utilizando el control de programación de ganancia.
  15. Generación de diagnósticos y alarmas.

MÁS EJERCICIOS PRÁCTICOS QUE PUEDEN REALIZARSE CON ESTE EQUIPO

  1. Varios alumnos pueden visualizar simultáneamente los resultados. Visualizar todos los resultados en la clase, en tiempo real, por medio de un proyector o una pizarra electrónica.
  2. Control Abierto, Multicontrol y Control en Tiempo Real. Este equipo permite intrínsecamente y/o extrínsecamente cambiar en tiempo real el span, la ganancia, los parámetros proporcional, integral y derivativo, etc.
  3. El Sistema de Control desde Computador con SCADA permite una simulación industrial real.
  4. Este equipo es totalmente seguro ya que dispone de dispositivos de seguridad mecánicos, eléctricos/electrónicos y de software.
  5. Este equipo puede usarse para realizar investigación aplicada.
  6. Este equipo puede usarse para impartir cursos de formación a Industrias, incluso a otras Instituciones de Educación Técnica.
  7. El usuario puede realizar otros ejercicios diseñados por él mismo.
