AE-PLC-FT Estación de Filtrado

6.2.5.2.- APLICACIONES DE ESTACIONES DE TRABAJO DE PROCESOS

SISTEMAS INNOVADORES

La Estación de Filtrado, "AE-PLC-FT", ha sido diseñada por EDIBON para estudiar cómo gestionar un sistema de filtrado. La "AE-PLC-FT" incluye componentes industriales para conformar el sistema como un PLC, varios componentes neumáticos, sensores industriales, etc.

Ver descripción general

Catálogo

Especificaciones de Concurso

Expansiones

ICAI

Software Interactivo para Enseñanza Asistida desde Computador

NOTICIAS RELACIONADAS

Descripción General

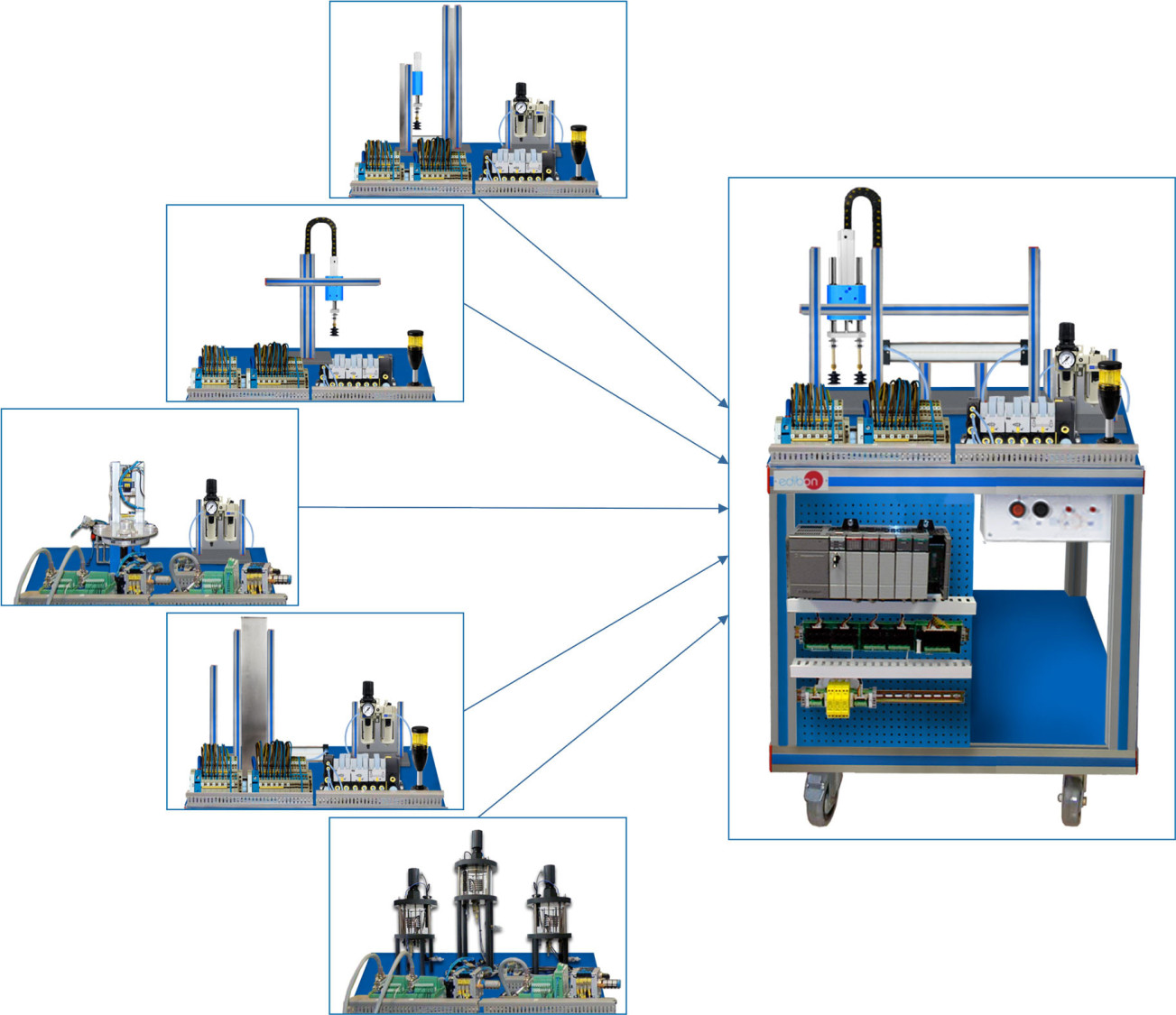

La Estación de Filtrado, "AE-PLC-FT", diseñada por EDIBON, es un sistema de filtrado controlado por un PLC. Está compuesta por dos depósitos con un filtro colocado entre ambos. Los líquidos se bombean desde el primer depósito al segundo a través del filtro, utilizando una bomba y diferentes tipos de válvulas. El sistema está equipado con sensores de nivel y presión para garantizar una alta calidad del proceso de filtrado.

La estación "AE-PLC-FT" está diseñada como un sistema modular para facilitar la comprensión del equipo.

Los componentes principales son:

El PLC: está compuesto por la unidad de CPU y todos los módulos adicionales necesarios para realizar un funcionamiento correcto de la estación de trabajo.
El Panel de Control: con botones de inicio/parada, botón de parada de emergencia, botón de reinicio, indicadores luminosos para mostrar el estado actual del proceso, etc.
El Circuito Neumático: contiene las válvulas solenoides necesarias, los componentes de presión, los filtros y reguladores para garantizar el funcionamiento apropiado de la estación.
La Estación de Trabajo: está compuesta por componentes industriales reales utilizados por los sistemas de mesa giratoria como sensores de láminas, sensores de presencia, motor de CC, sensores inductivos, mesa giratoria con 8 posiciones, etc.

La "AE-PLC-FT" es una estación independiente que puede trabajar sola y/o en conjunto con otras estaciones de trabajo para formar un Sistema de Fabricación Flexible (*) completo.

*La lista de productos de sistemas de fabricación flexible está disponible en el área de "6.- MECATRÓNICA Y AUTOMATIZACIÓN".

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

Introducción al Sistema de Fabricación Flexible (FMS).
Introducción a la neumática y electroneumática.
Introducción a la tecnología de vacío.
Estudio de la detección de los sensores.
Configuración de una aplicación neumática.
Control manual de un sistema de montaje automático con alimentador y sistema de manipulación neumático.
Control automático de un sistema de montaje automático con alimentador y sistema de manipulación neumático.
Modificación de los parámetros del proceso de montaje automático con alimentador y manipulación neumático.
Optimización del tiempo de proceso.
Estudio y análisis de los fallos insertados en el proceso con el módulo de generación de fallos.
