UVF Equipo de Visualización de Flujo por Burbujas de Hidrógeno

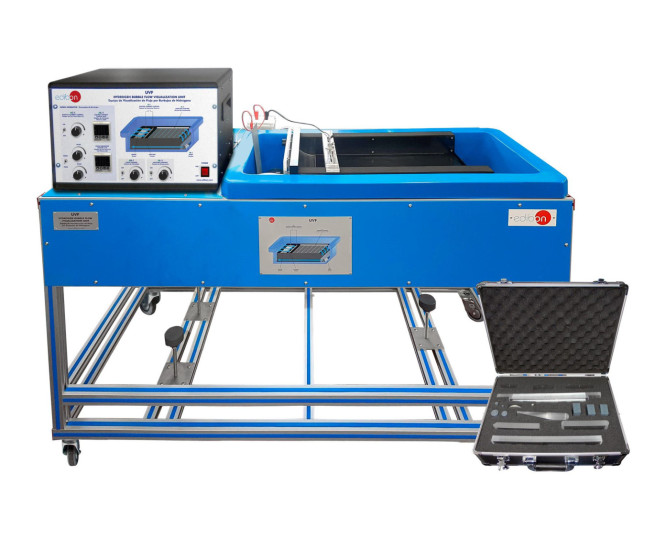

HYDROGEN BUBBLE FLOW VISUALIZATION UNIT - UVF

SISTEMAS INNOVADORES

El Equipo de Visualización de Flujo por Burbujas de Hidrógeno, "UVF", es un equipo muy útil para comprender los complejos patrones de flujo asociados al agua que pasa alrededor de cuerpos sólidos.

Ver descripción general

NOTICIAS RELACIONADAS

Descripción General

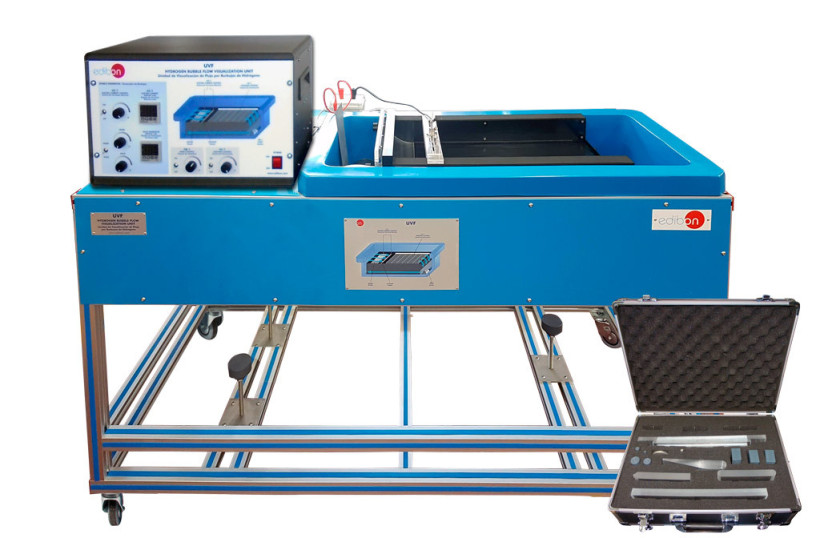

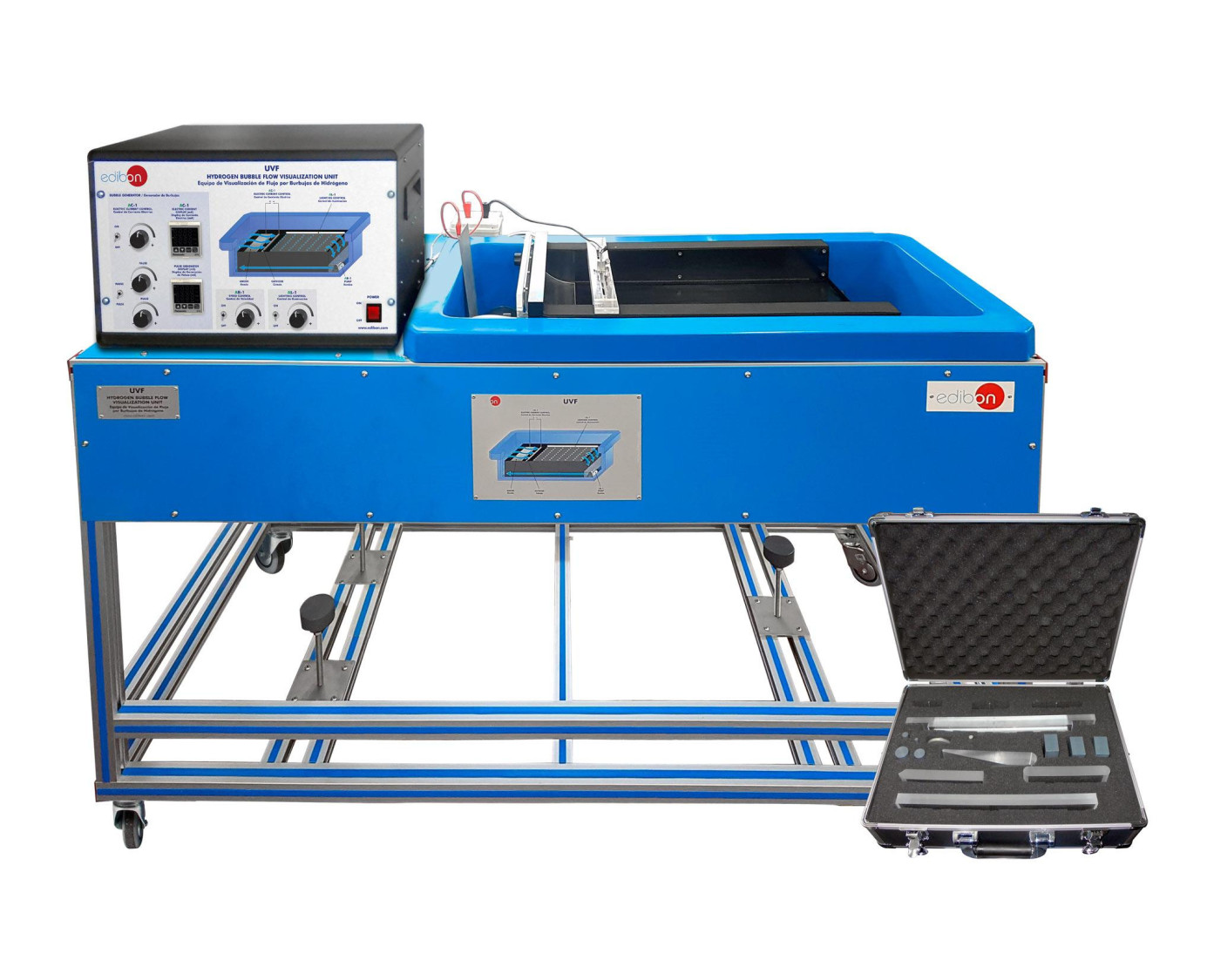

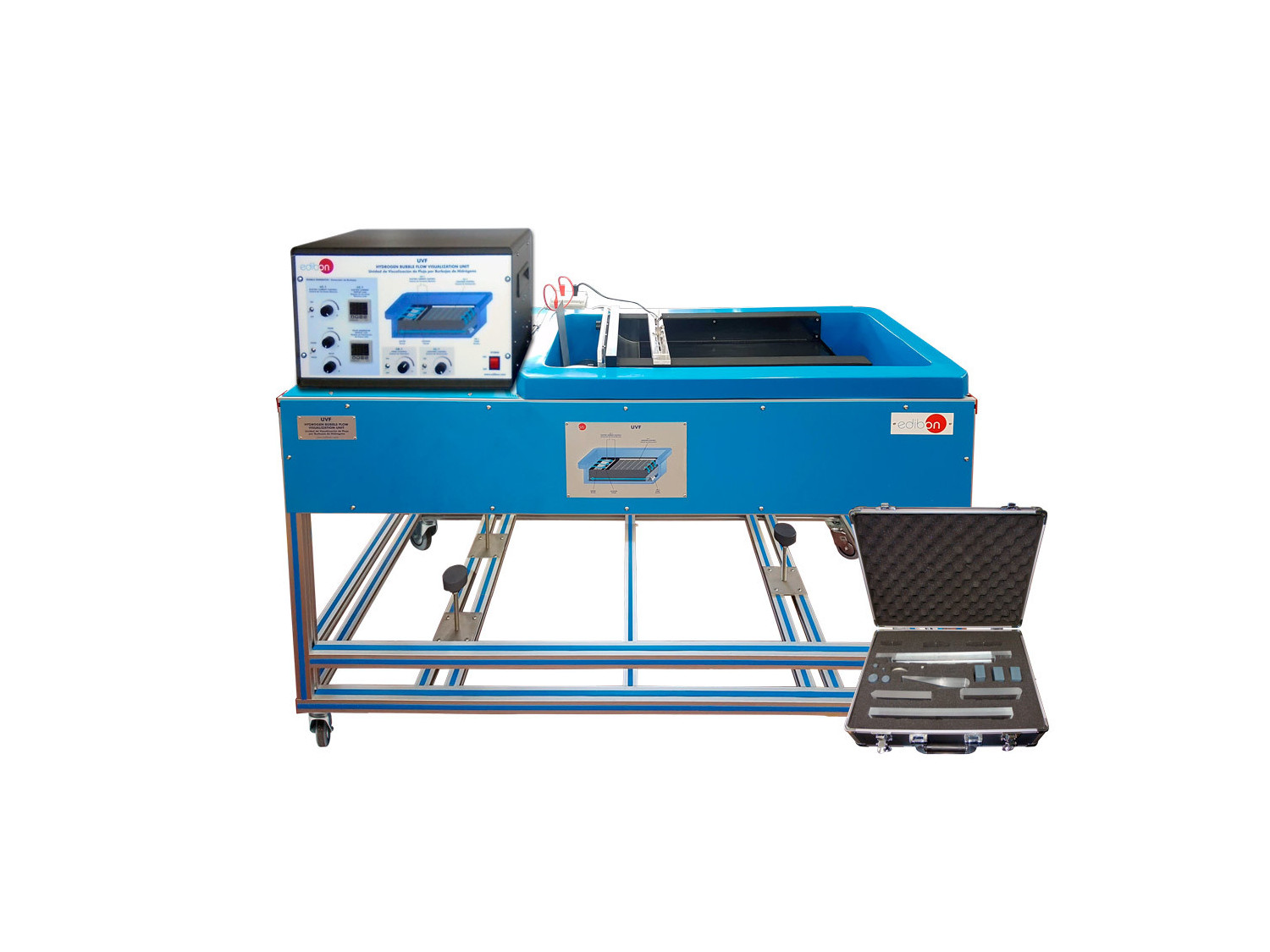

El Equipo de Visualización de Flujo por Burbujas de Hidrógeno, "UVF", es un equipo autónomo que ha sido diseñado para estudiar distintos patrones de flujo a través de la técnica de visualización de flujo por burbujas de hidrógeno.

Las burbujas se generan electrolíticamente mediante la aplicación de corriente eléctrica entre un cátodo (fino hilo de platino) y un ánodo (chapa de acero), que se encuentran sumergidos en un flujo de agua. Mediante la electrólisis se consigue separar el hidrógeno y el oxígeno del agua, generándose las burbujas de hidrógeno en el cátodo, que son arrastradas fácilmente por el flujo de agua como consecuencia de su pequeño tamaño.

La electrólisis se realiza en una sección de trabajo de poca profundidad (regulable) y fondo de color negro optimizando la visualización de los patrones de flujo.

Esta sección de trabajo se encuentra dentro de un tanque de acumulación de agua, dónde se encuentra una bomba sumergible de velocidad regulable, que impulsará el agua a través de la sección de trabajo. Regulando el caudal, podemos hacer que el flujo de agua circulando por la sección de trabajo se encuentre en régimen laminar o turbulento. Mediante un rectificador de flujo se consigue que el flujo sea uniforme y tenga pocas urbulencias.

La corriente eléctrica se puede aplicar de forma continua, pudiendo regular su intensidad y variando así el tamaño de las burbujas dehidrogeno producidas o para poder llevar a cabo las mediciones cuantitativas correspondientes, las burbujas pueden "encenderse" o "apagarse" mediante pulsos, siendo los pulsos y los intervalos variables en forma independiente e indicados en pantalla.

Para observar con claridad la separación de flujo y la formación de torbellinos, el equipo incluye diferentes modelos intercambiables que consisten en cuerpos de resistencia o modificaciones de la sección transversal que se introducen en la sección de trabajo para estudiar los flujos circundantes y de paso.

Para una visualización óptima de los patrones de flujo, se dispone de un sistema de iluminación regulable ubicado en la parte lateral de la sección de trabajo que hace brillar las burbujas de hidrógeno.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Observación del flujo alrededor de diferentes obstáculos.
  2. Comprensión del flujo laminar y turbulento.
  3. Separación de la capa límite y formación de torbellinos.
  4. Analogías con el flujo aerodinámico

MÁS EJERCICIOS PRÁCTICOS QUE PUEDEN REALIZARSE CON ESTE EQUIPO

  1. Visualización bidimensional del flujo por burbujas de hidrógeno.
  2. Análisis cuantitativo de los parámetros del flujo con pequeñas ráfagas de burbujas.
  3. Visualización y demostración capa límite.
  4. Demostración de torbellinos de Karman.
  5. Observación del flujo alrededor de modelos creados por el usuario.
  6. Presentaciones con grabaciones de patrones de flujo usando una video cámara o webcam (no suministrada).
