LFA Equipo de Visualización y Análisis de Flujo Laminar

LAMINAR FLOW VISUALIZATION AND ANALYSIS UNIT - LFA

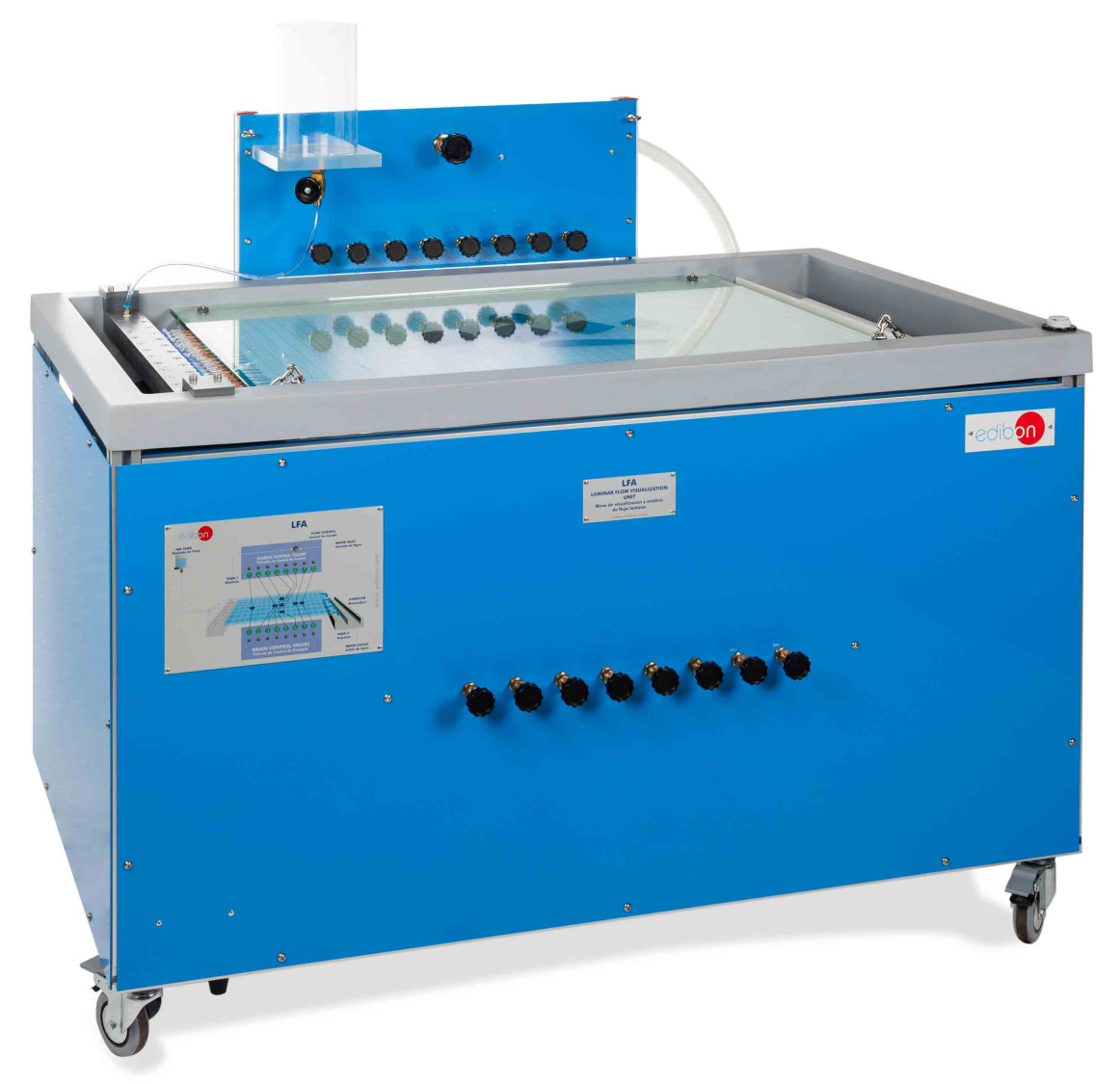

Equipo LFA completo

LAMINAR FLOW VISUALIZATION AND ANALYSIS UNIT - LFA

SISTEMAS INNOVADORES

El Equipo de Visualización y Análisis de Flujo Laminar, "LFA", permite un estudio completo de los problemas bidimensionales asociadoscon el flujo laminar mediante la visualización de los distintos modelos de flujo, que se pueden observar con la ayuda de un eficientesistema de inyección de líquido coloreado.

Ver descripción general

NOTICIAS RELACIONADAS

Descripción General

El Equipo de Visualización y Análisis de Flujo Laminar, "LFA", permite un estudio completo de los problemas bidimensionales asociadoscon el flujo laminar mediante la visualización de los distintos modelos de flujo, que se pueden observar con la ayuda de un eficientesistema de inyección de líquido coloreado.

Es una ampliación del aparato de Hele-Shaw.

El equipo está apoyado en el suelo, con una superficie de trabajo amplia a una altura adecuada. Esa amplia área de trabajo(605 x 900 mm) incluye ocho sumideros y ocho fuentes. La sección de trabajo consiste en dos láminas de vidrio, separadas medianteespaciadores a una cierta distancia.

Posee un tanque de fibra de vidrio a la entrada y salida de la sección de trabajo, además de válvulas de control.

Las láminas de vidrio están separadas mediante espaciadores, a una distancia que se ajusta según sea necesario, para lograr un estudioexacto del flujo laminar alrededor de diferentes modelos hidrodinámicos. La placa inferior está serigrafiada con cuadrícula para facilitarla visualización del flujo, con ocho sumideros que están colocados a lo largo de la línea central de la lámina de vidrio en forma de cruz.

Dispone de un depósito conectado a un sistema de inyección de colorante, que consiste en un sistema de agujas colocadas a la entradade la placa de vidrio.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

Flujo ideal alrededor de cuerpos sumergidos:

  1. Flujo ideal alrededor de un cilindro.
  2. Flujo ideal alrededor de una superficie.
  3. Flujo ideal alrededor de un cuerpo en pico.

Flujo ideal en los canales y bordes:

  1. Flujo ideal en un canal convergente.
  2. Flujo ideal en un canal divergente.
  3. Flujo ideal a través de una curva de 90º.
  4. Flujo ideal a través de una contracción repentina.
  5. Flujo ideal a través de un ensanchamiento repentino.
  6. Sustitución de una línea de corriente por un borde sólido.

Flujo ideal asociado a sumideros y fuentes.

  1. Formación de un medio cuerpo Rankine.
  2. Formación de un óvalo de Rankine.
  3. Superposición de sumideros y fuentes.

ELEMENTOS REQUERIDOS
