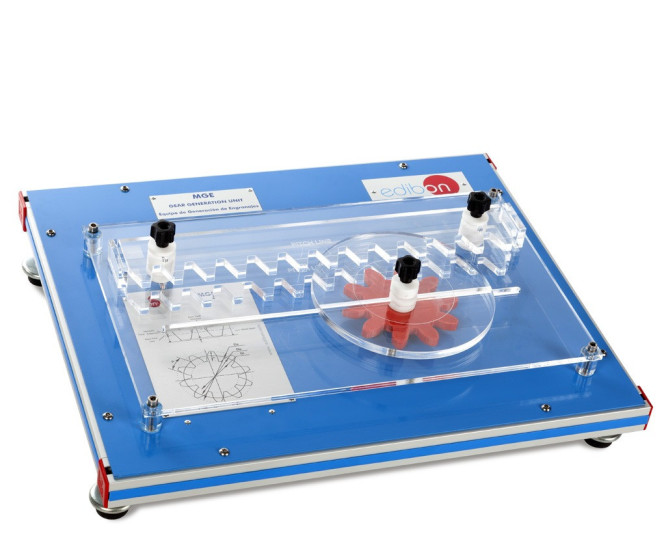

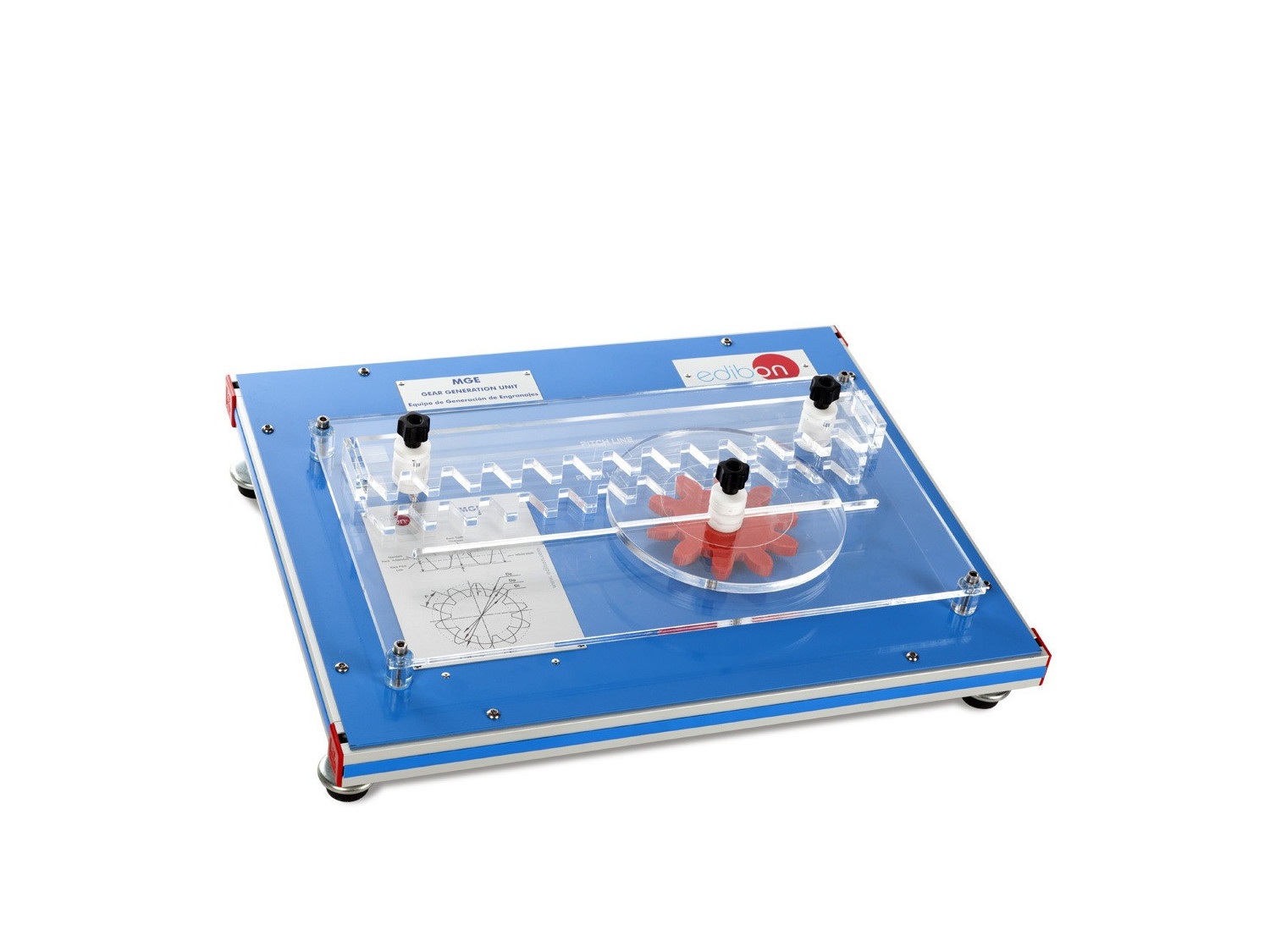

MGE Equipo de Generación de Engranajes

El Equipo de Generación de Engranajes, "MGE", ha sido diseñado por EDIBON para el estudio de los mecanismos de transmisión por piñón-cremallera. Ofrece un sencillo procedimiento para la determinación gráfica de un perfil de diente producido por el propio proceso de involución de la cremallera a su paso sobre el piñón. El usuario podrá ajustar radialmente la cremallera (respecto al eje central de la plantilla circular) de manera que, los perfiles de los dientes corregidos, puedan ser producidos por el método gráfico.

El equipo permite dibujar el contorno del diente correspondiente al piñón necesario para engranar en una cierta cremallera estándar. Para ello, el equipo está compuesto por un disco de apoyo circular con capacidad de desplazamiento lateral y una cremallera estándar para la que encontrar el piñón necesario. Al desplazar linealmente el disco circular, éste rotará solidariamente al engranaje supletorio inferior al que se encuentra ligado, de manera tal, que la cremallera realice el recorrido envolvente sobre la plantilla simulando el estado de engrane definitivo.
