Descripción General

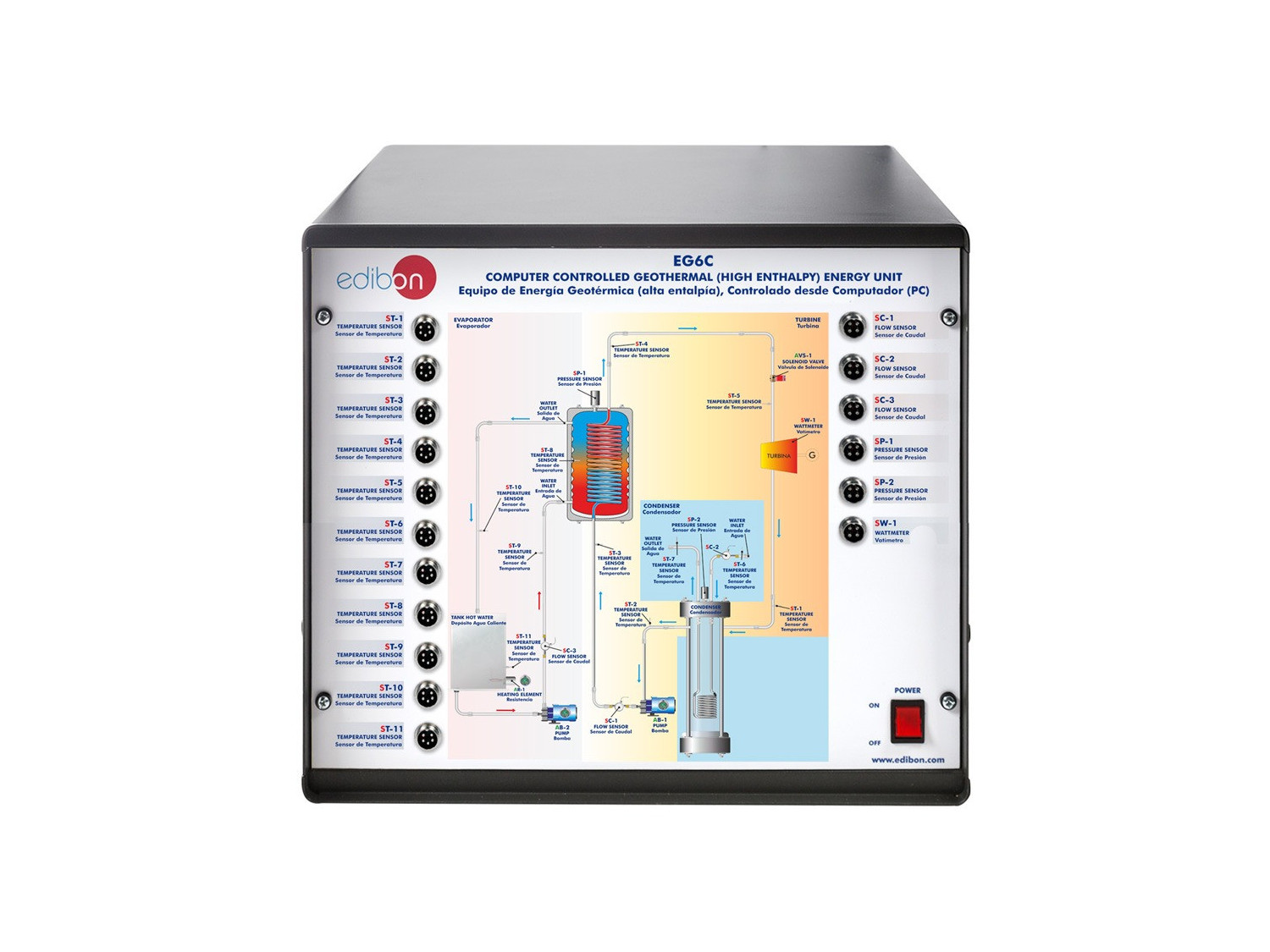

El Equipo de Energía Geotérmica (alta entalpía), Controlado desde Computador (PC), "EG6C", desarrollado por EDIBON, tiene como objetivo introducir al alumno en una energía renovable cada vez más importante.

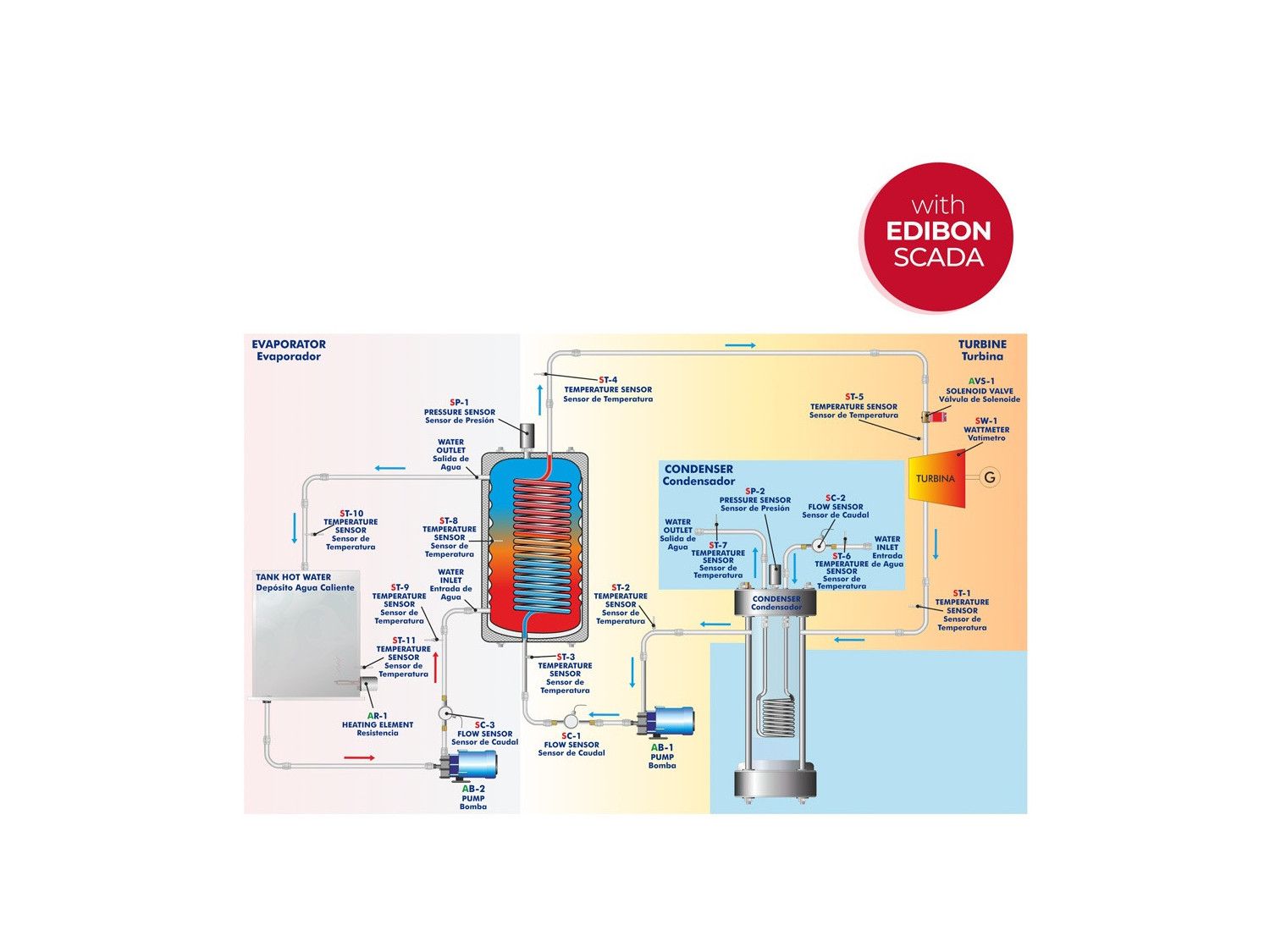

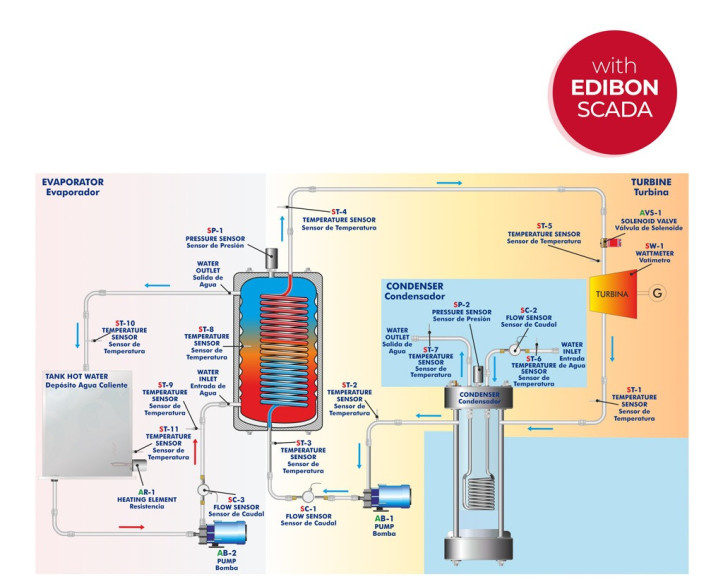

Este equipo simula el vapor producido en el pozo mediante un generador de vapor. A continuación, el vapor producido mueve una turbina por medio de un inyector de vapor, que impacta contra las palas de la turbina y genera trabajo.

En función de la energía que tenga el vapor (caudal, temperatura y presión), la turbina producirá más o menos trabajo.

Este trabajo mecánico se convierte en energía eléctrica mediante un generador eléctrico que suministra una carga.

El equipo dispone de los instrumentos y sensores adecuados para supervisar las mediciones de los parámetros más representativos y controlarlas desde un computador.

La energía producida se suministra con un generador eléctrico conectado a una resistencia. La potencia se mide mediante un vatímetro.

El caudal de vapor es una variable importante y se mide en función del volumen de vapor condensado durante un tiempo determinado.

Este Equipo Controlado desde Computador se suministra con el Sistema de Control desde Computador (SCADA) de EDIBON, e incluye: el propio Equipo + una Caja-Interface de Control + una Tarjeta de Adquisición de Datos + Paquetes de Software de Control, Adquisición de Datos y Manejo de Datos, para el control del proceso y de todos los parámetros que intervienen en el proceso.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Familiarizar al alumno con la Energía Geotérmica y todas las fases del proceso.
  2. Estudio del sistema con diferentes temperaturas de vapor.
  3. Estudio del sistema con diferentes caudales de vapor.
  4. Estudio del sistema con diferentes presiones de vapor.
  5. Obtención de las curvas características de la turbina de vapor.
  6. Rendimiento de la turbina.
  7. Balances térmicos.
  8. Medición de la electricidad generada.
  9. Determinación del rendimiento de la turbina.
  10. Estudio del consumo específico de vapor de la turbina.
  11. Determinación de la eficiencia total del equipo en función de la energía de entrada y el consumo de la carga.
  12. Calibración de los sensores.

MÁS EJERCICIOS PRÁCTICOS QUE PUEDEN REALIZARSE CON ESTE EQUIPO

  1. Varios alumnos pueden visualizar simultáneamente los resultados. Visualizar todos los resultados en la clase, en tiempo real, por medio de un proyector o una pizarra electrónica.
  2. Control Abierto, Multicontrol y Control en Tiempo Real. Este equipo permite intrínsecamente y/o extrínsecamente cambiar en tiempo real el span, la ganancia, los parámetros proporcional, integral y derivativo, etc.
  3. El Sistema de Control desde Computador con SCADA y Control PID permiten una simulación industrial real.
  4. Este equipo es totalmente seguro ya que dispone de dispositivos de seguridad mecánicos, eléctricos/electrónicos y de software.
  5. Este equipo puede usarse para realizar investigación aplicada.
  6. Este equipo puede usarse para impartir cursos de formación a Industrias, incluso a otras Instituciones de Educación Técnica.
  7. Control del proceso del equipo EG6C a través de la interface de control, sin el computador.
  8. Visualización de todos los valores de los sensores usados en el proceso del equipo EG6C.
  9. Usando PLC-PI pueden realizarse adicionalmente 19 ejercicios más.
  10. El usuario puede realizar otros ejercicios diseñados por él mismo.
