EG5C Equipo de Energía Geotérmica (baja entalpía), Controlado desde Computador (PC)

COMPUTER CONTROLLED GEOTHERMAL (LOW ENTHALPY) ENERGY UNIT - EG5C|COMPUTER CONTROLLED GEOTHERMAL (LOW ENTHALPY) ENERGY UNIT - EG5

Equipo: EG5C. Equipo de Energía Geotérmica (baja entalpía) Controlado desde Computador (PC), con SCADA

COMPUTER CONTROLLED GEOTHERMAL (LOW ENTHALPY) ENERGY UNIT - EG5C|COMPUTER CONTROLLED GEOTHERMAL (LOW ENTHALPY) ENERGY UNIT - EG5

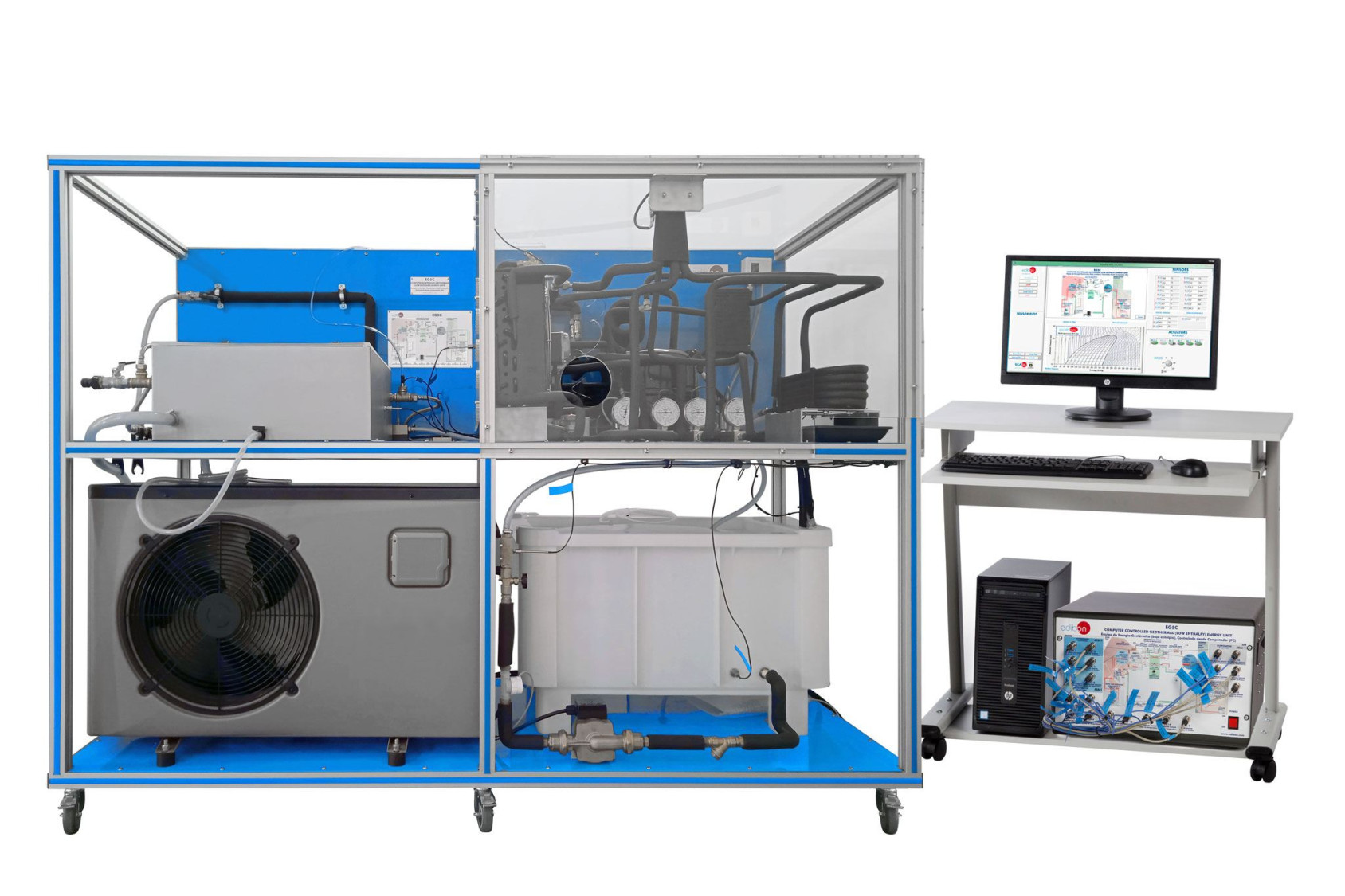

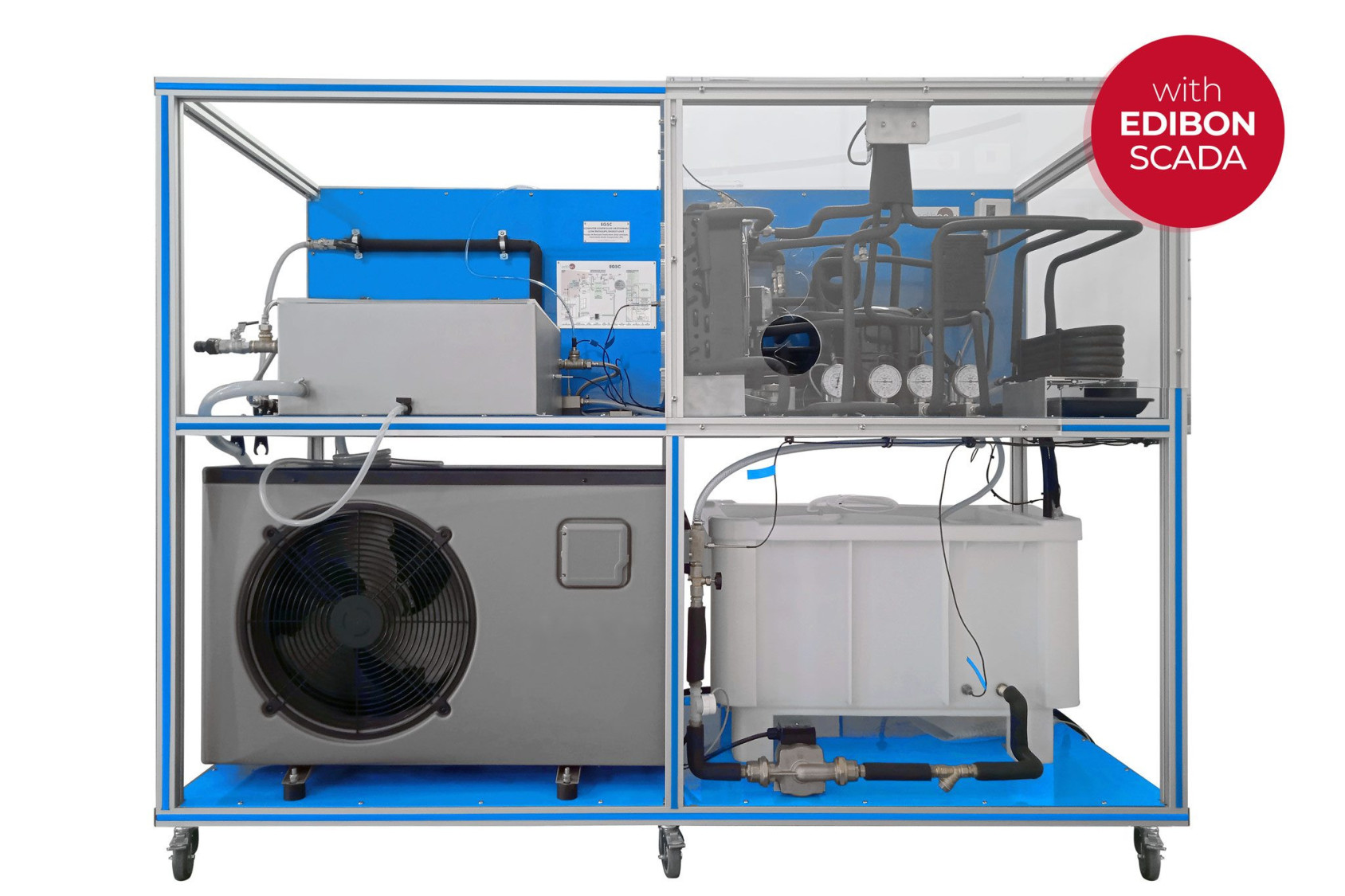

Equipo EG5C completo

COMPUTER CONTROLLED GEOTHERMAL (LOW ENTHALPY) ENERGY UNIT - EG5C|COMPUTER CONTROLLED GEOTHERMAL (LOW ENTHALPY) ENERGY UNIT - EG5

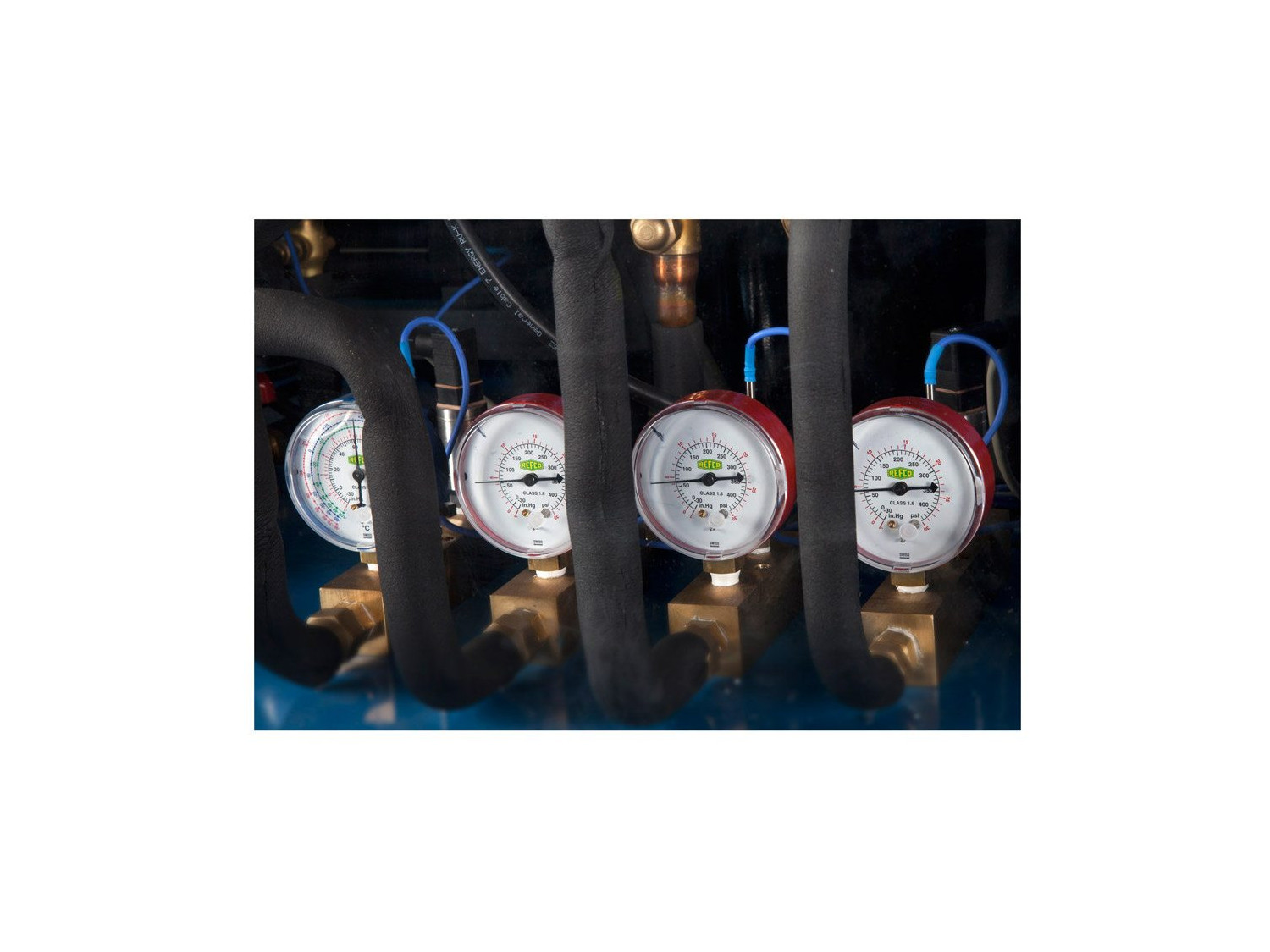

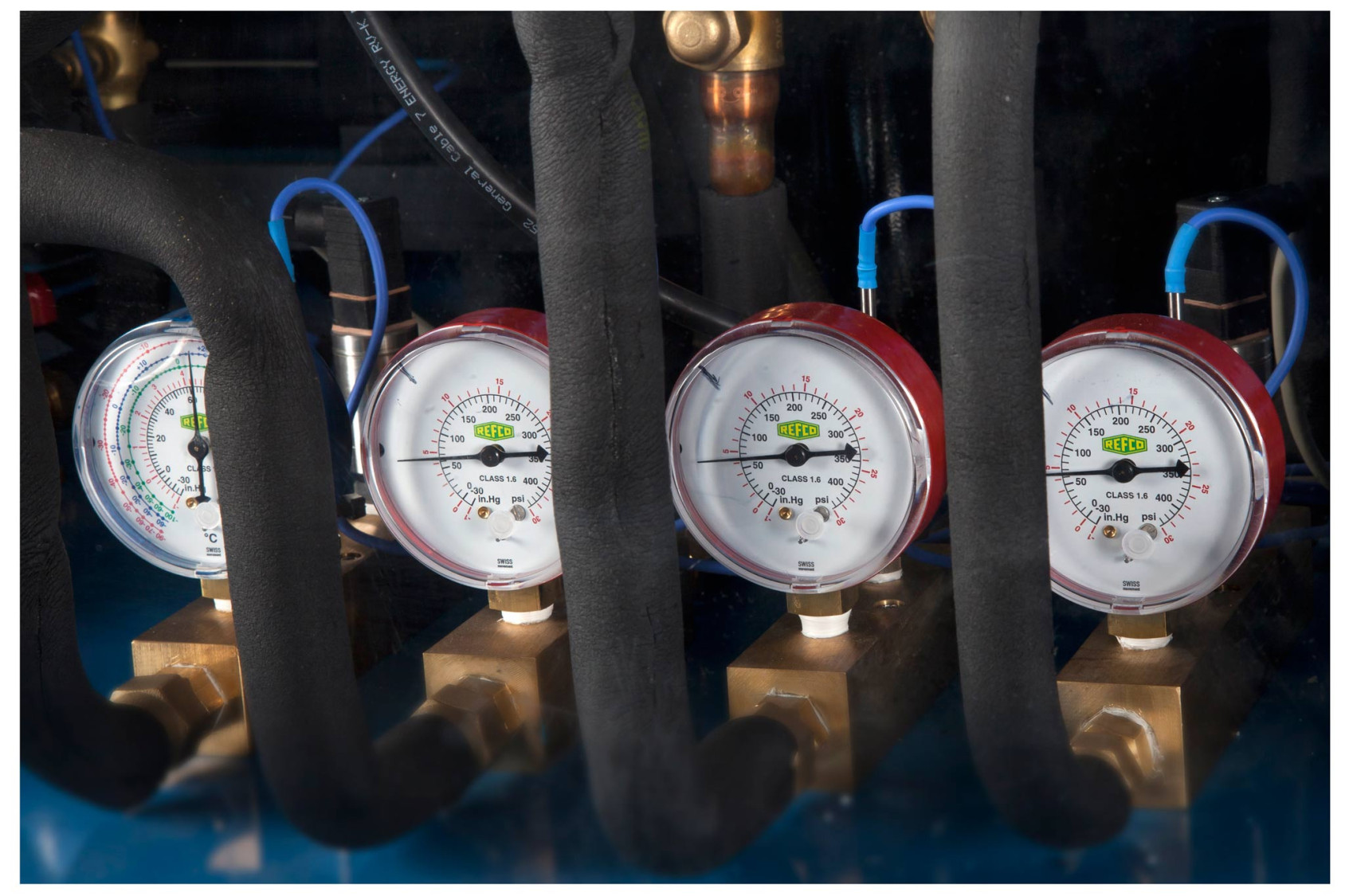

Detalle del equipo

COMPUTER CONTROLLED GEOTHERMAL (LOW ENTHALPY) ENERGY UNIT - EG5C|COMPUTER CONTROLLED GEOTHERMAL (LOW ENTHALPY) ENERGY UNIT - EG5

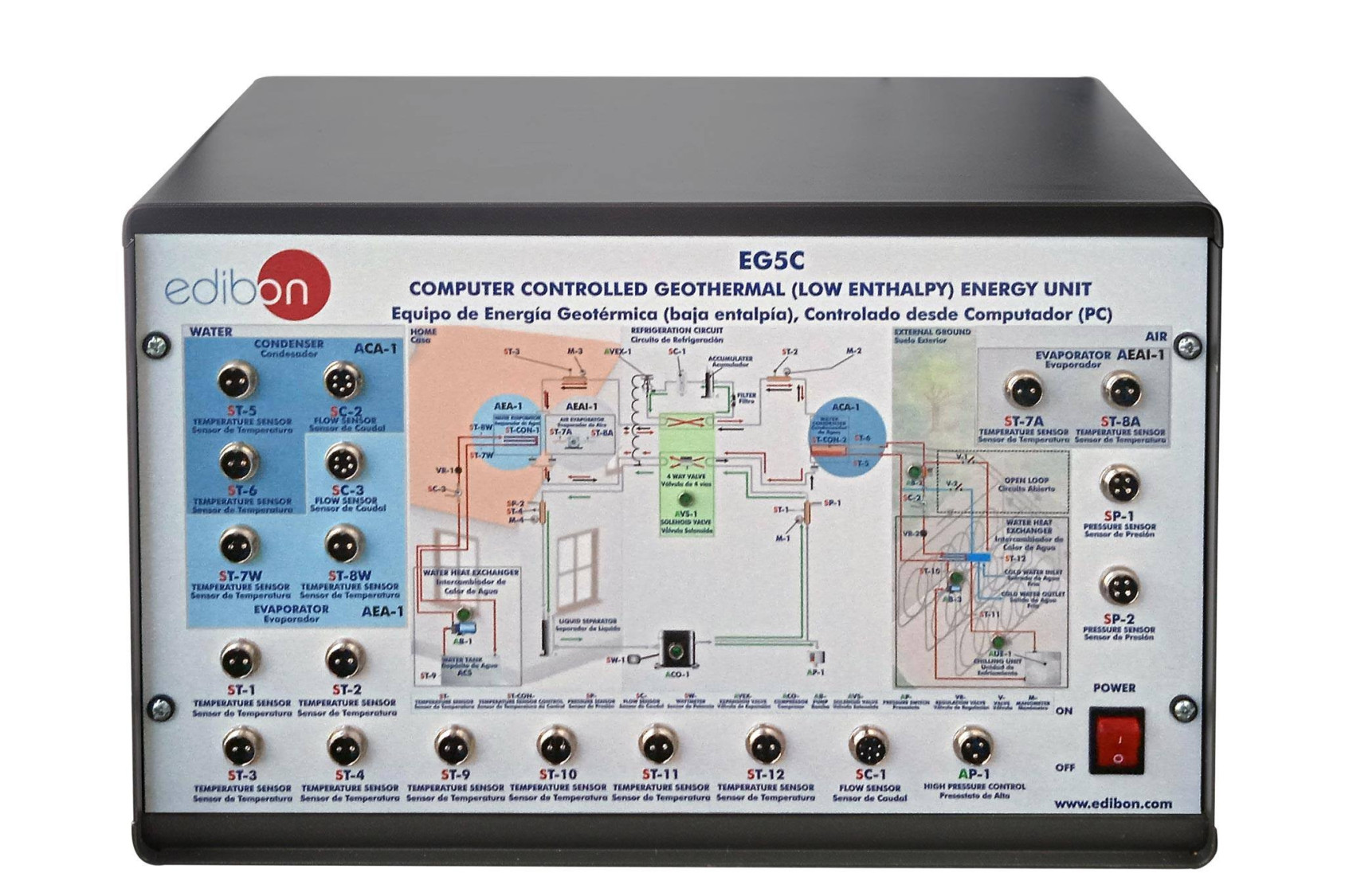

EG5C/CIB. Caja-Interface de Control: La Caja-Interface de Control forma parte del sistema SCADA

COMPUTER CONTROLLED GEOTHERMAL (LOW ENTHALPY) ENERGY UNIT - EG5C|COMPUTER CONTROLLED GEOTHERMAL (LOW ENTHALPY) ENERGY UNIT - EG5

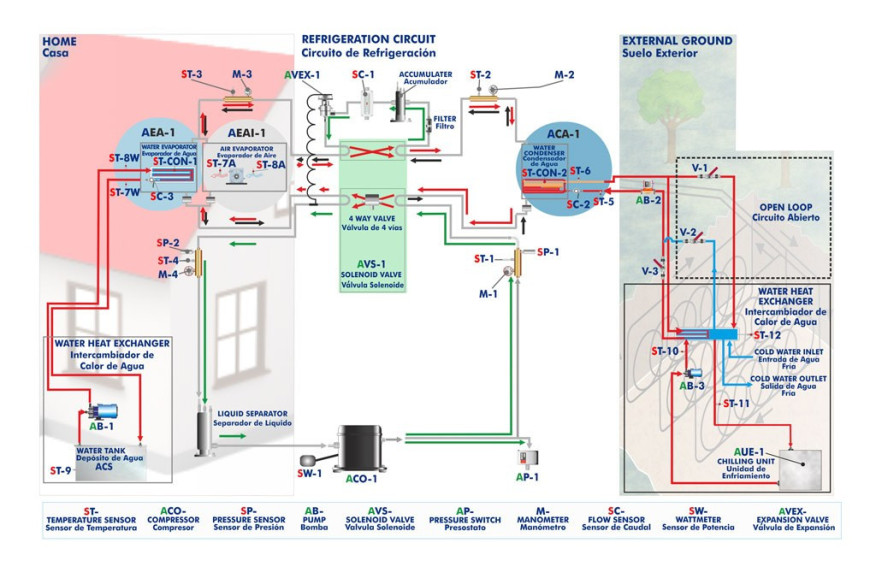

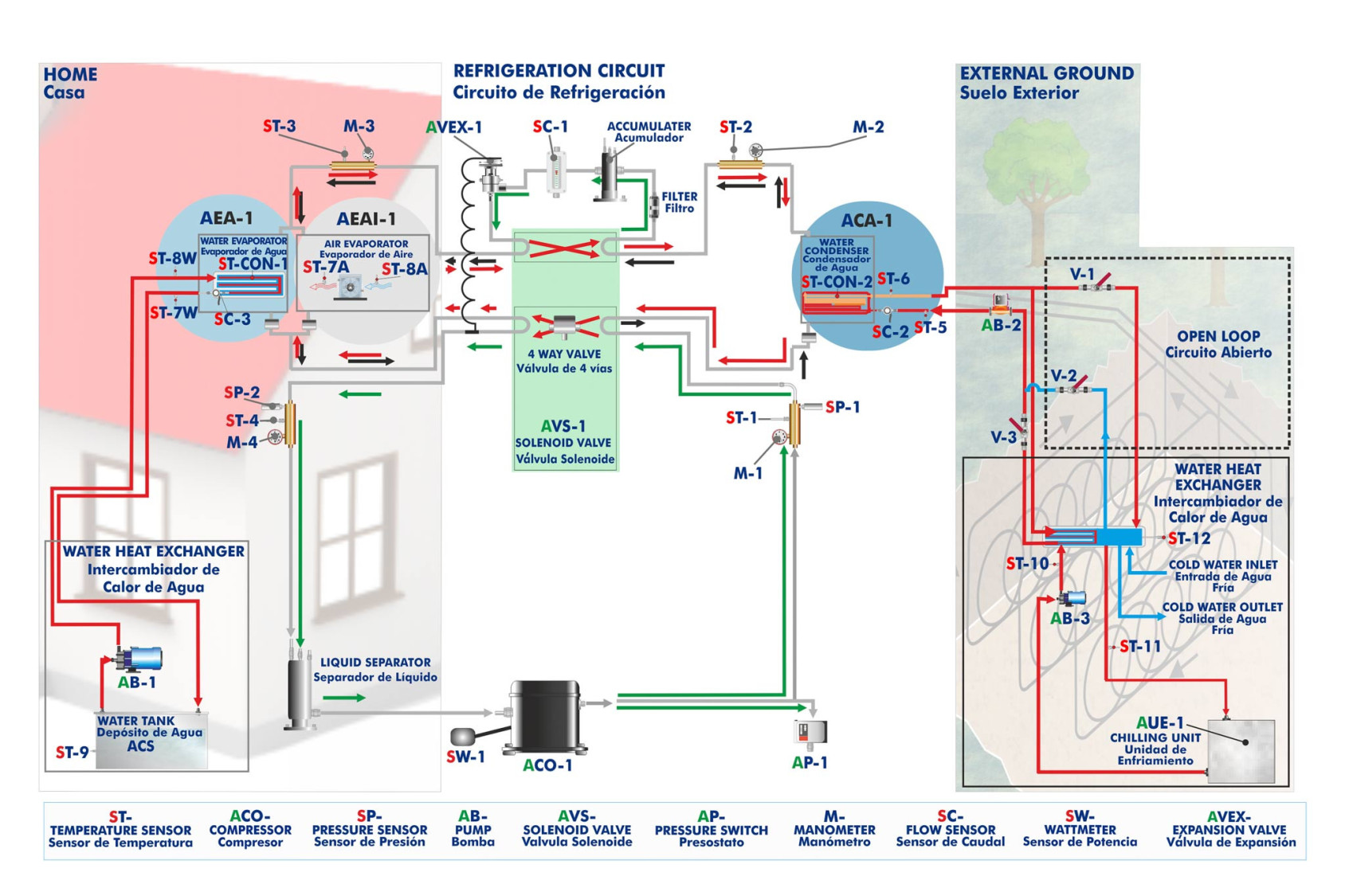

Diagrama de proceso y disposición de los elementos del equipo

COMPUTER CONTROLLED GEOTHERMAL (LOW ENTHALPY) ENERGY UNIT - EG5C|COMPUTER CONTROLLED GEOTHERMAL (LOW ENTHALPY) ENERGY UNIT - EG5

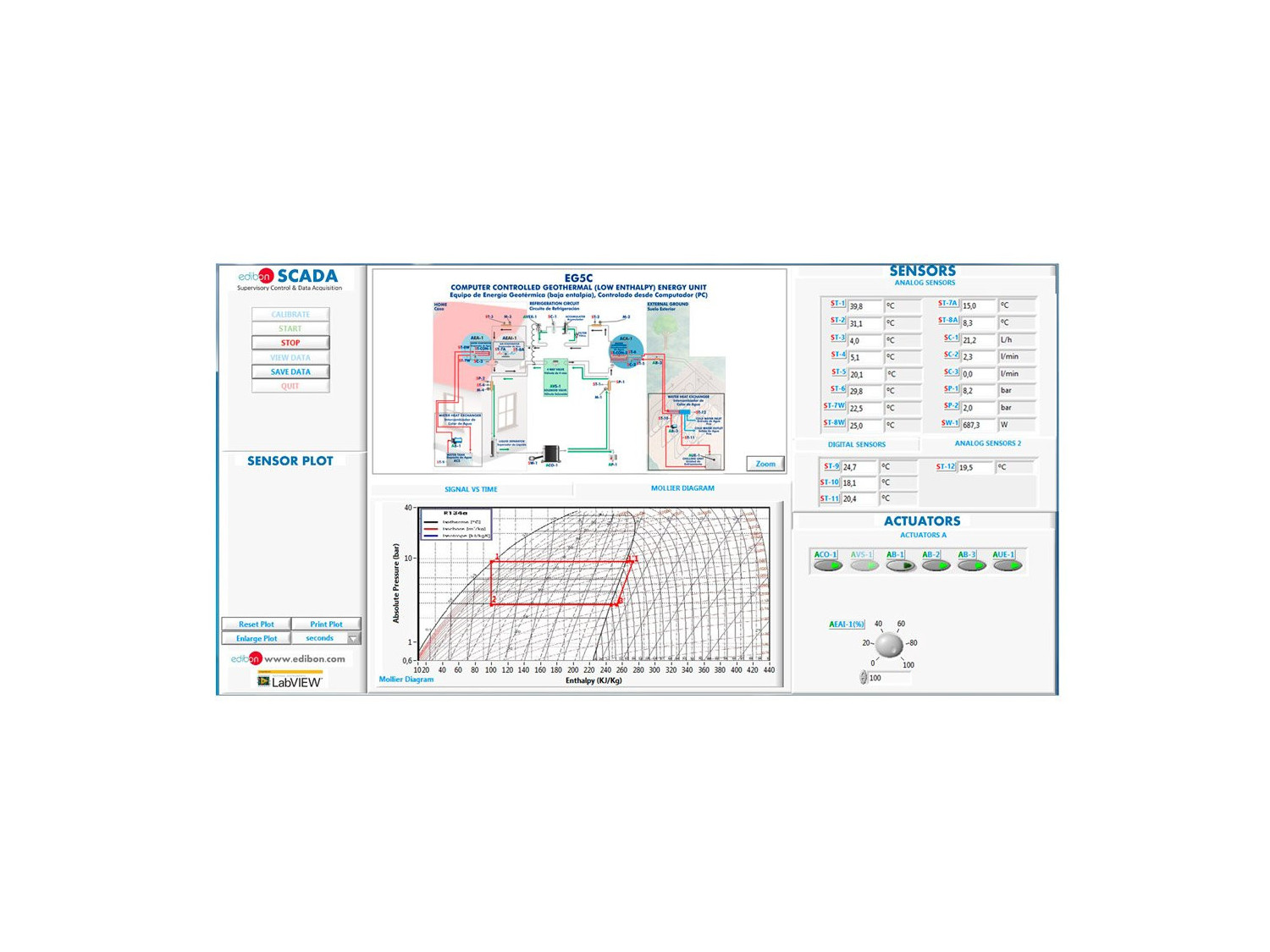

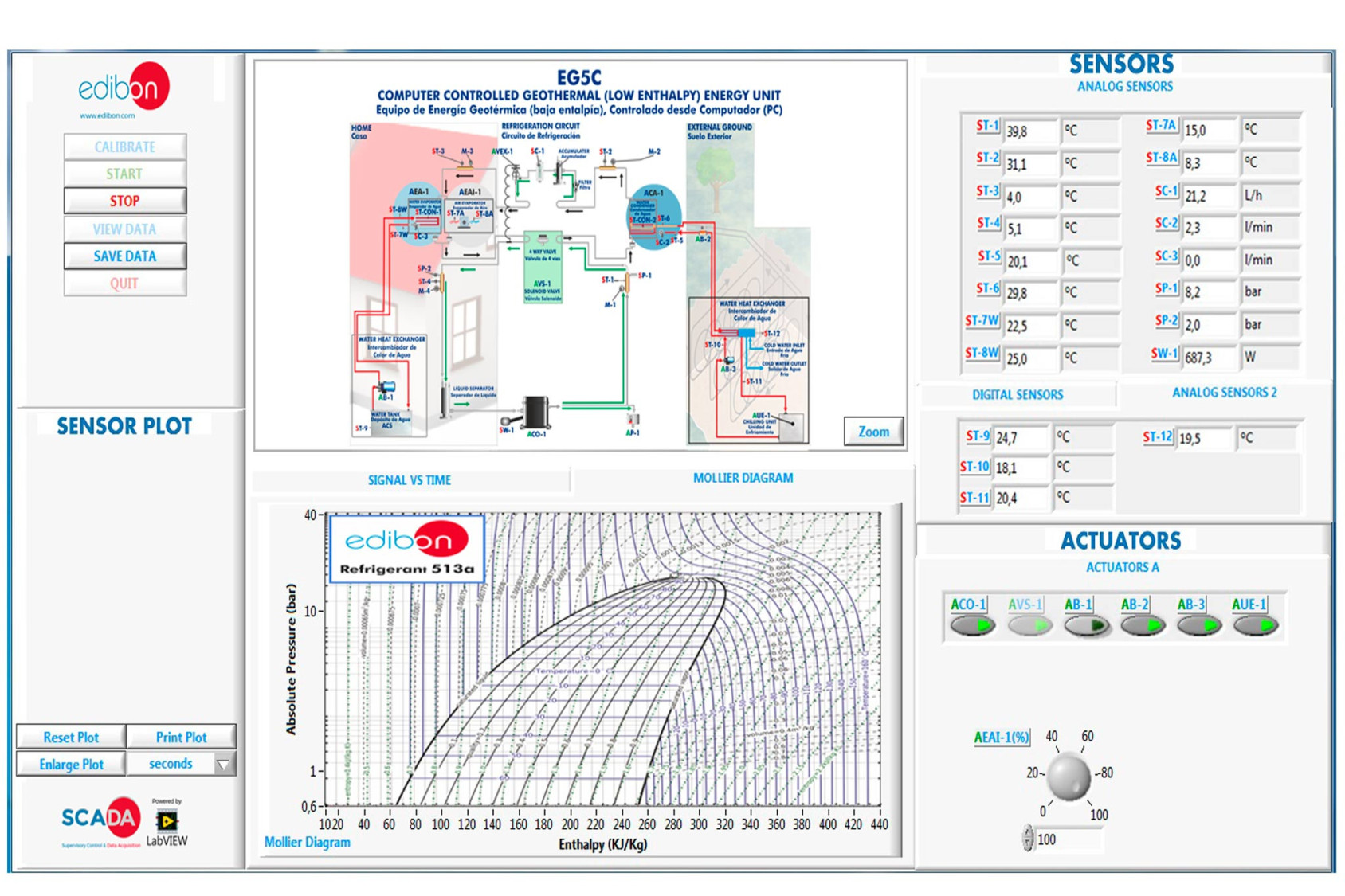

EG5C/SOF. Software del equipo EG5C. Pantalla principal

COMPUTER CONTROLLED GEOTHERMAL (LOW ENTHALPY) ENERGY UNIT - EG5C|COMPUTER CONTROLLED GEOTHERMAL (LOW ENTHALPY) ENERGY UNIT - EG5

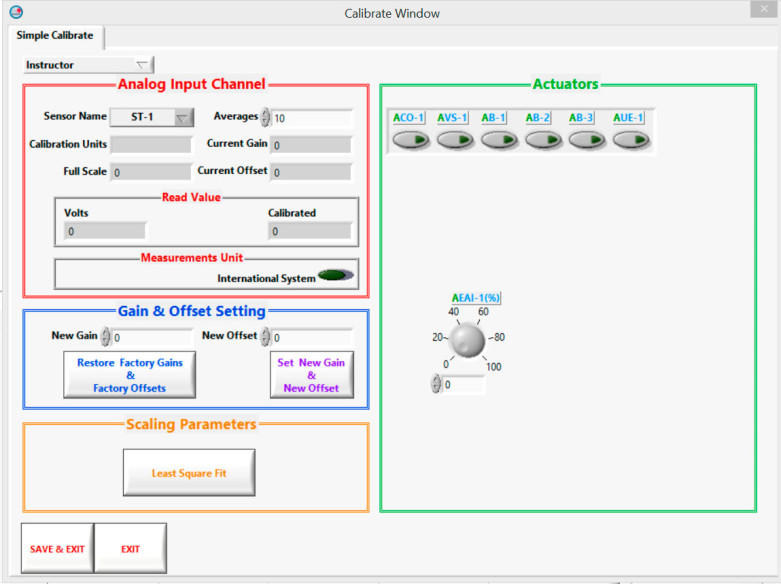

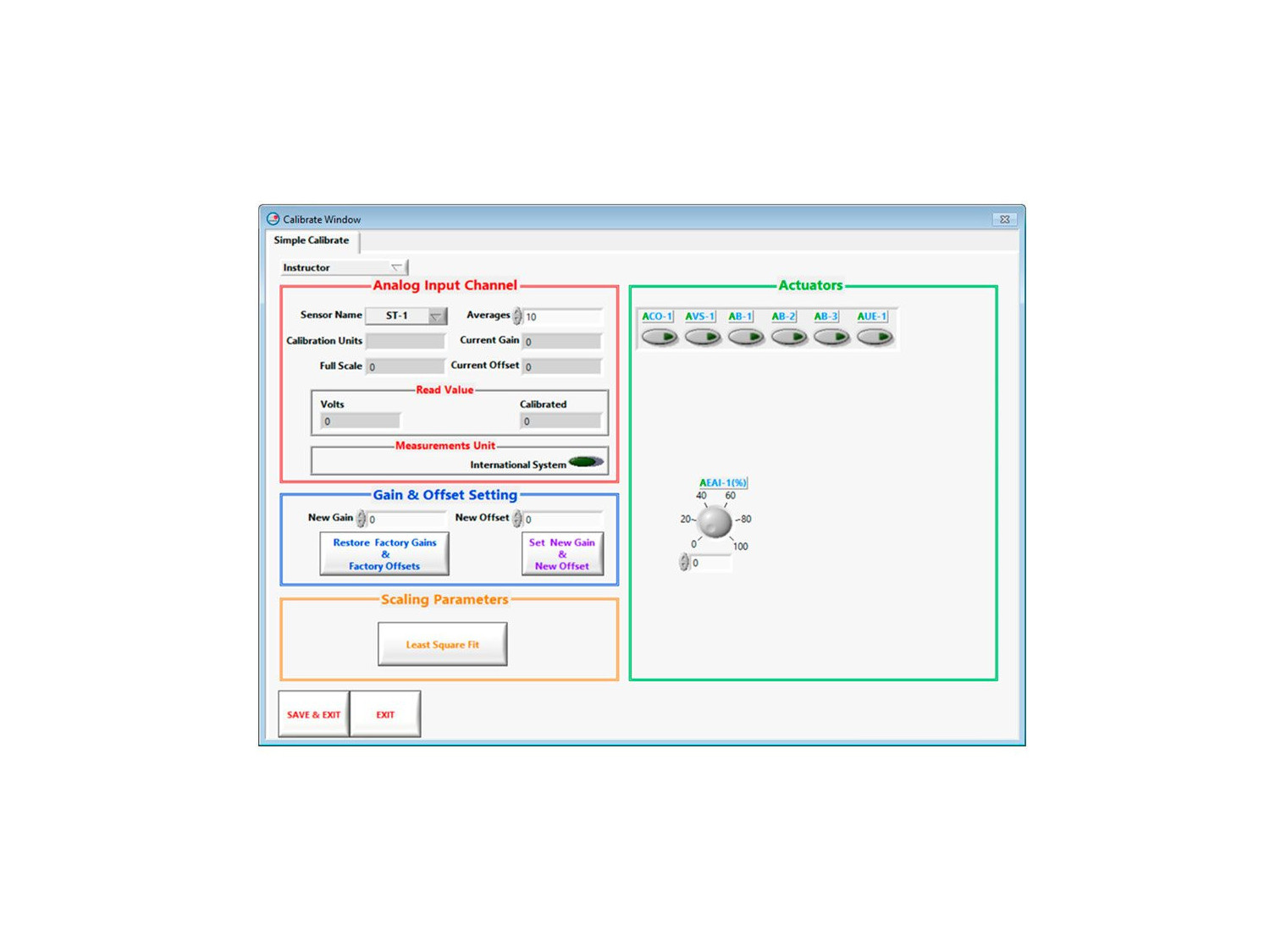

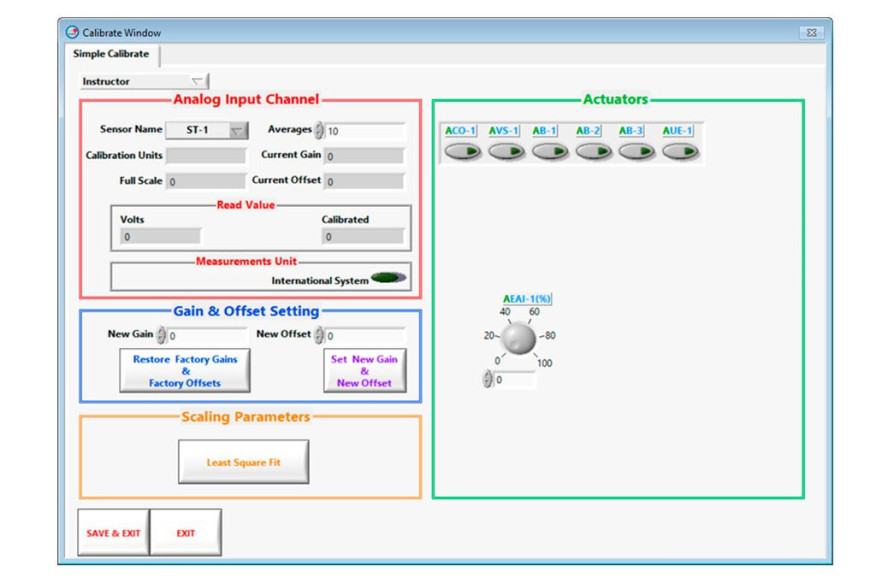

Software de Calibración de los Sensores. El profesor y los estudiantes pueden calibrar el equipo utilizando una clave que proporciona EDIBON. El profesor puede reestablecer la calibración de fábrica en cualquier momento.

COMPUTER CONTROLLED GEOTHERMAL (LOW ENTHALPY) ENERGY UNIT - EG5C|COMPUTER CONTROLLED GEOTHERMAL (LOW ENTHALPY) ENERGY UNIT - EG5
COMPUTER CONTROLLED GEOTHERMAL (LOW ENTHALPY) ENERGY UNIT - EG5C|COMPUTER CONTROLLED GEOTHERMAL (LOW ENTHALPY) ENERGY UNIT - EG5
COMPUTER CONTROLLED GEOTHERMAL (LOW ENTHALPY) ENERGY UNIT - EG5C|COMPUTER CONTROLLED GEOTHERMAL (LOW ENTHALPY) ENERGY UNIT - EG5
COMPUTER CONTROLLED GEOTHERMAL (LOW ENTHALPY) ENERGY UNIT - EG5C|COMPUTER CONTROLLED GEOTHERMAL (LOW ENTHALPY) ENERGY UNIT - EG5
COMPUTER CONTROLLED GEOTHERMAL (LOW ENTHALPY) ENERGY UNIT - EG5C|COMPUTER CONTROLLED GEOTHERMAL (LOW ENTHALPY) ENERGY UNIT - EG5
COMPUTER CONTROLLED GEOTHERMAL (LOW ENTHALPY) ENERGY UNIT - EG5C|COMPUTER CONTROLLED GEOTHERMAL (LOW ENTHALPY) ENERGY UNIT - EG5
COMPUTER CONTROLLED GEOTHERMAL (LOW ENTHALPY) ENERGY UNIT - EG5C|COMPUTER CONTROLLED GEOTHERMAL (LOW ENTHALPY) ENERGY UNIT - EG5

SISTEMAS INNOVADORES

Descripción General

El Equipo de Energía Geotérmica (baja entalpía), Controlado desde Computador (PC), "EG5C", de EDIBON está formado por un circuito de refrigeración, un pequeño depósito con tuberías bañadas por agua (baño) y una unidad enfriadora (bomba de calor), con los que se simula el interior de la tierra. Hay otro depósito donde es almacenada el agua caliente sanitaria (ACS) calentada por el equipo.

El circuito de refrigeración consta de un compresor, un condensador/evaporador de aire y dos condensadores/evaporadores de agua. Esto es así porque el equipo dispone de una válvula de 4 vías capaz de identificar si las condiciones ambientales son de invierno o verano.

En función de esto envía el gas refrigerante hacia uno u otro intercambiador, preparados éstos para trabajar como evaporadores o como condensadores del líquido refrigerante.

El suelo se simula mediante un pequeño tanque que baña unas tuberías y una bomba de calor. El tanque contiene agua a una temperatura fija igual que la que tiene la tierra a unos 20 m de profundidad (15ºC aprox.). Esta agua pasa a un baño, calentando o enfriando elagua que circula a través de unos tubos inmersos en el baño.

Por último, se dispone de un tanque en el que se almacena el agua calentada por el equipo,simulando el agua caliente sanitaria de una casa.

El equipo dispone de una válvula de inversión de ciclo que nos permite simular las condicionesde invierno y de verano, como ya se ha citado anteriormente. Dado que la temperatura de la tierra a unos 20 m de profundidad es siempre 15ºC, en invierno esta temperatura será mayor que la temperatura ambiente en la calle, con lo que el suelo es utilizado para calentar (uso en modo calefacción). Al contrario ocurrirá en verano, donde la temperatura exterior superara los 15ºC, por lo que el agua del suelo se utilizará para enfriar (modo refrigeración).

Este Equipo Controlado desde Computador se suministra con el Sistema de Control desde Computador (SCADA) de EDIBON, e incluye: el propio Equipo + una Caja-Interface de Control + una Tarjeta de Adquisición de Datos + Paquetes de Software de Control, Adquisición de Datos y Manejo de Datos, para el control del proceso y de todos los parámetros que intervienen en el proceso.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Estudio de la energía geotérmica mediante el uso de un sistema de bomba de calor geotérmica para calentar y/o enfriar.
  2. Estudio del sistema con diferentes temperaturas del suelo.
  3. Determinación de la potencia de entrada, calor producido y coeficiente de rendimiento, actuando en modo calentamiento.
  4. Bomba de calor agua-agua.
  5. Determinación de la potencia de entrada, calor producido y coeficiente de rendimiento, actuando en modo enfriamiento. Bomba de calor agua-agua.
  6. Determinación de la potencia de entrada y valoración de las temperaturas del aire, actuando en modo calentamiento. Bomba de calor agua- aire.
  7. Preparación de curvas de rendimiento de la bomba de calor, actuando en modo calentamiento, con diferentes temperaturas de entrada y salida. Bomba de calor agua-agua.
  8. Preparación de curvas de rendimiento de la bomba de calor, actuando en modo enfriamiento, con diferentes temperaturas de entrada y salida. Bomba de calor agua-agua.
  9. Trazado del ciclo de compresión del vapor en un diagrama P-H y comparación con el ciclo ideal. Bomba de calor agua-agua. Actuando en modo calentamiento.
  10. Trazado del ciclo de compresión del vapor en un diagrama P-H y comparación con el ciclo ideal. Bomba de calor agua-aire. Actuando en modo calentamiento.
  11. Preparación de las curvas de rendimiento de la bomba de calor, basadas en las propiedades del refrigerante y a diferentes temperaturas de evaporación y condensación. Bomba de calor agua-agua. Actuando en modo calentamiento.
  12. Preparación de las curvas de rendimiento de la bomba de calor, basadas en las propiedades del refrigerante y a diferentes temperaturas de evaporación y condensación. Bomba de calor agua-agua. Actuando en modo enfriamiento.
  13. Calibración de los sensores.

MÁS EJERCICIOS PRÁCTICOS QUE PUEDEN REALIZARSE CON ESTE EQUIPO

  1. Varios alumnos pueden visualizar simultáneamente los resultados. Visualizar todos los resultados en la clase, en tiempo real, por medio de un proyector o una pizarra electrónica.
  2. Control Abierto, Multicontrol y Control en Tiempo Real. Este equipo permite intrínsecamente y/o extrínsecamente cambiar en tiempo real el span, la ganancia, los parámetros proporcional, integral y derivativo, etc.
  3. El Sistema de Control desde Computador con SCADA permite una simulación industrial real.
  4. Este equipo es totalmente seguro ya que dispone de dispositivos de seguridad mecánicos, eléctricos/electrónicos y de software.
  5. Este equipo puede usarse para realizar investigación aplicada.
  6. Este equipo puede usarse para impartir cursos de formación a Industrias, incluso a otras Instituciones de Educación Técnica.
  7. Control del proceso del equipo EG5C a través de la interface de control, sin el computador.
  8. Visualización de todos los valores de los sensores usados en el proceso del equipo EG5C.

- Usando PLC-PI pueden realizarse adicionalmente 19 ejercicios más.

- El usuario puede realizar otros ejercicios diseñados por él mismo.

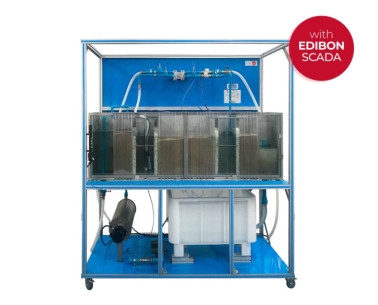

EQUIPOS SIMILARES DISPONIBLES
