EGTWC Equipo de Energía Geotérmica con Sistema de Dos Pozos, Controlado desde Computador (PC)

EQUIPO DE ENERGÍA GEOTÉRMICA CON SISTEMA DE DOS POZOS, CONTROLADO DESDE COMPUTADOR (PC) - EGTWC

SISTEMAS INNOVADORES

El Equipo de Energía Geotérmica con Sistema de Dos Pozos, Controlado desde Computador (PC), "EGTWC", tiene como objetivo introducir al estudiante en una energía renovable cada vez más puntera en el mercado, como es la energía geotérmica de baja entalpia, y, en particular, en el estudio de obtención de la energía térmica de las aguas subterráneas superficiales mediante un sistema de dos pozos.

Ver descripción general

Descripción General

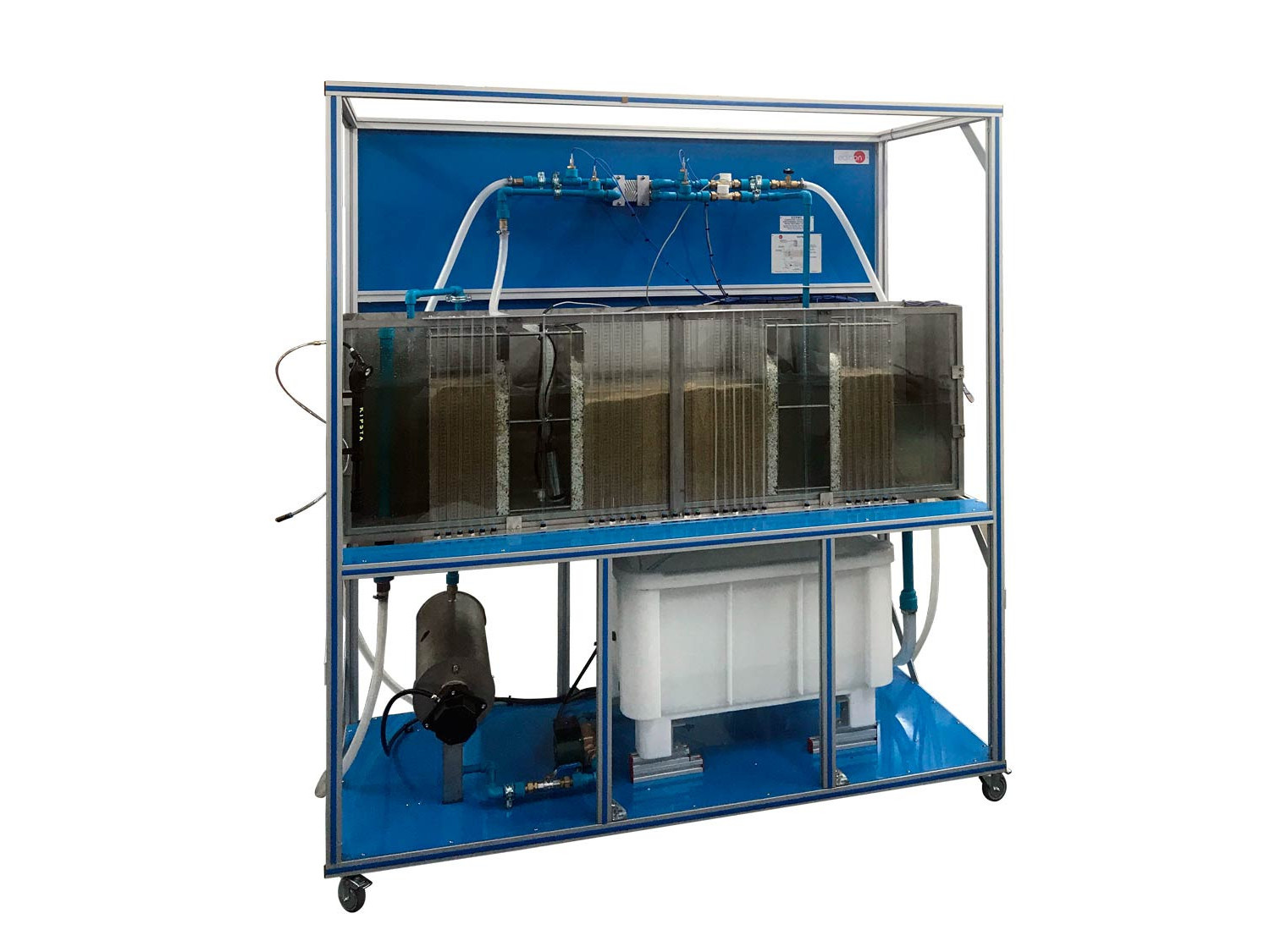

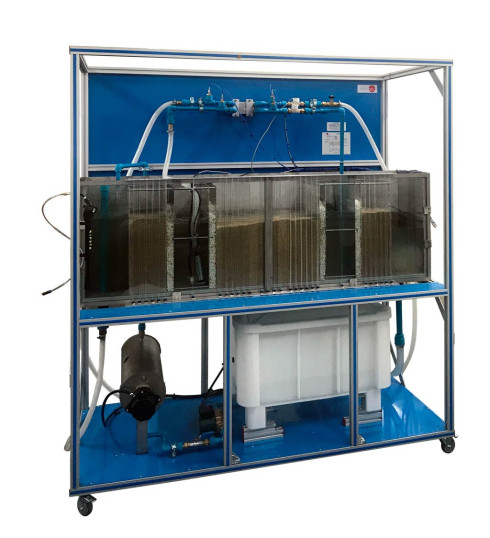

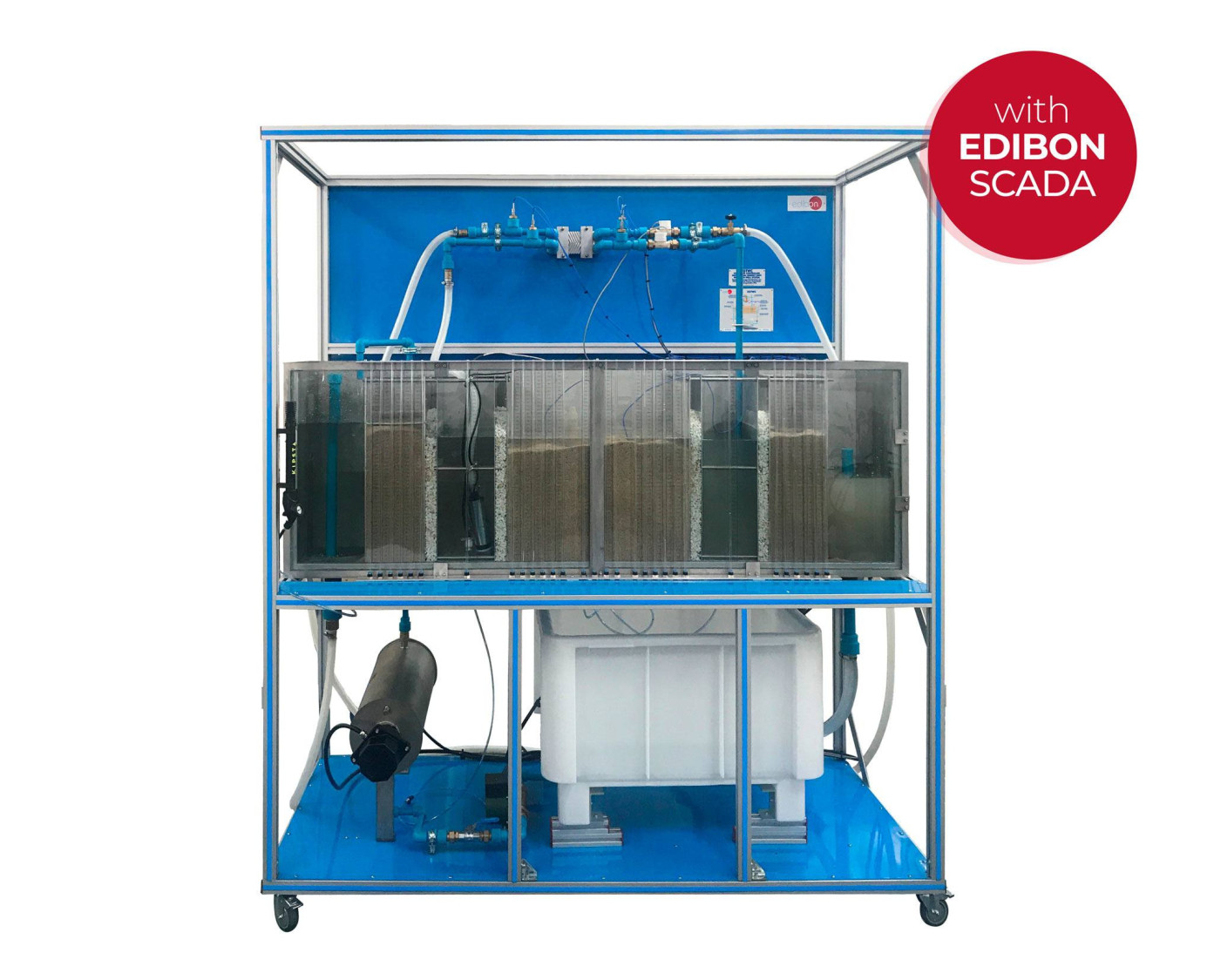

El Equipo de Energía Geotérmica con Sistema de Dos Pozos, Controlado desde Computador (PC), "EGTWC", es un equipo a escala de laboratorio diseñado para el estudio de un sistema de dos pozos utilizados para el aprovechamiento de la energía térmica almacenada debajo de la superficie del suelo.

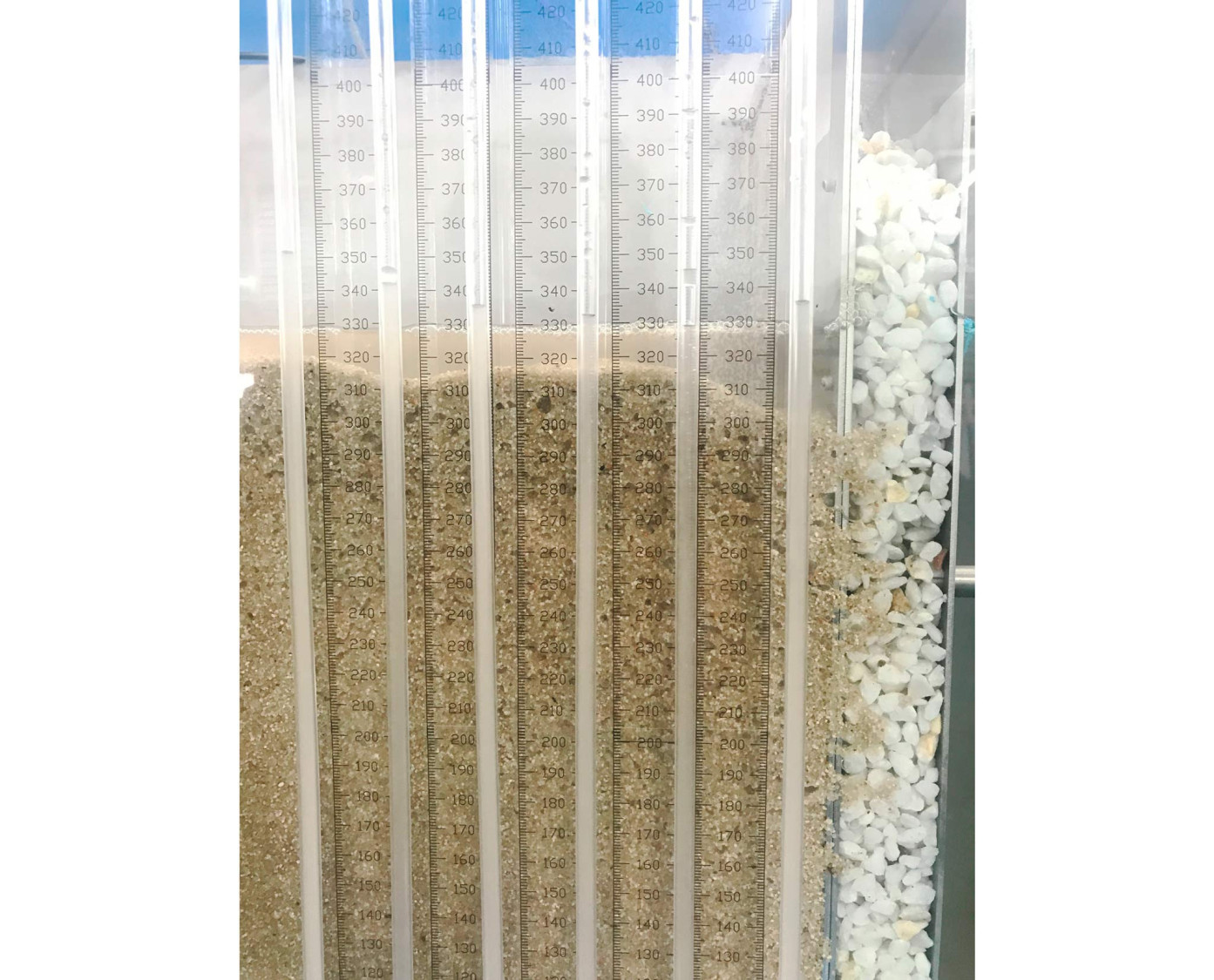

El elemento principal es un depósito con sección de trabajo y dos cámaras laterales, una de entrada del agua y otra de salida. Éste depósito constituye el lecho de arena a través del cual fluye el agua subterránea, siendo su caudal ajustado mediante rebosaderos regulables en altura. El nivel del agua subterránea en la sección de trabajo se puede visualizar mediante tubos manométricos.

El equipo es autónomo e incluye un depósito de alimentación de agua (simulación del agua subterránea) desde el cual una bomba controlada desde computador (PC) impulsa el agua a la cámara de alimentación del lecho de arena. Antes de entrar en la cámara de alimentación, el agua es calentada mediante una resistencia controlada desde computador (PC) permitiendo controlar la temperatura del agua subterránea.

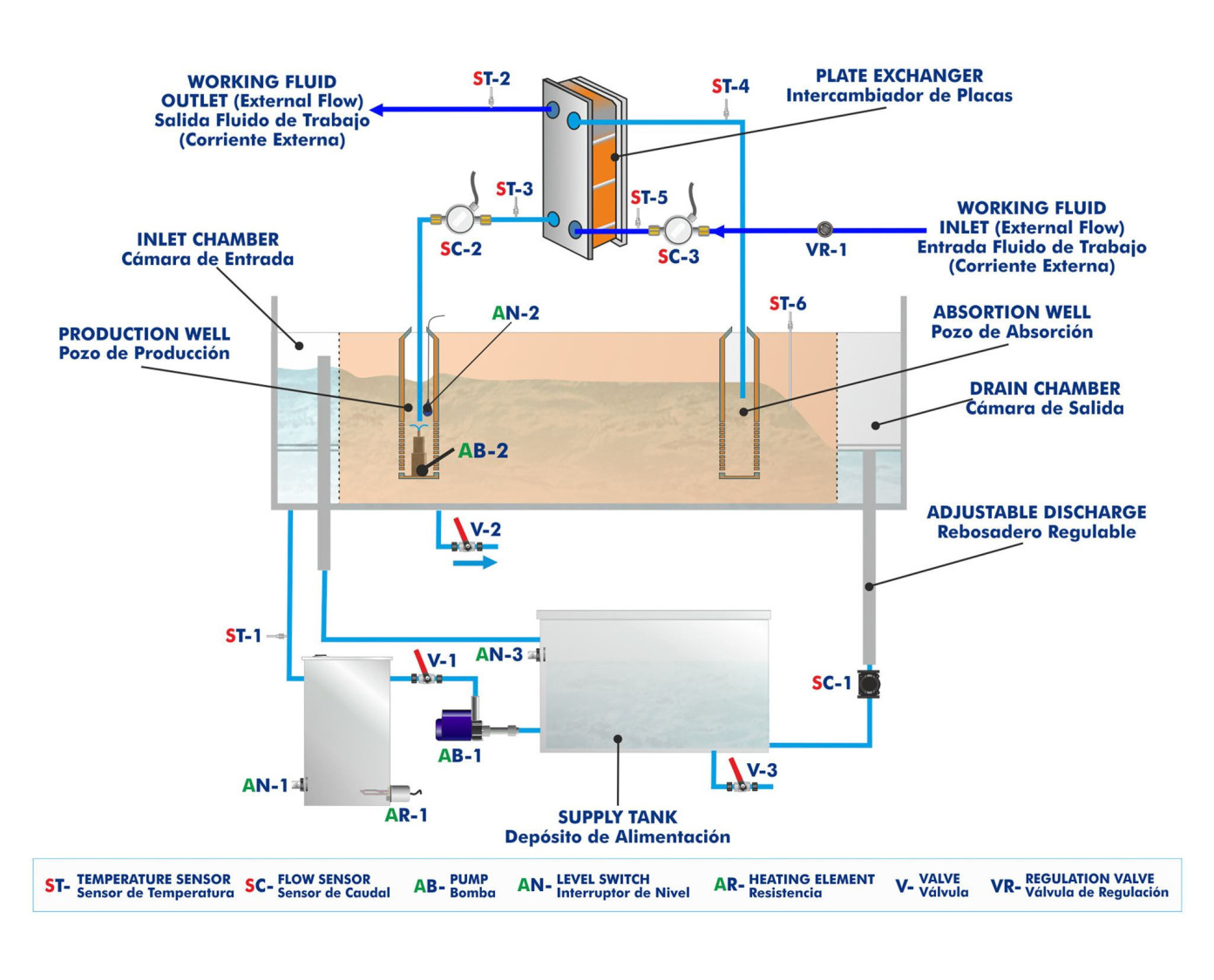

El agua atraviesa la sección de trabajo donde se encuentra con un sistema de dos pozos, uno de producción y otro de absorción. En el pozo de producción el agua es bombeada hacia un intercambiador de calor de placas para transferir su energía térmica a una corriente externa (fluido de trabajo). El caudal de agua subterránea bombeada al intercambiador es regulable y el equipo dispone de las medidas de caudales y temperaturas de ambas corrientes permitiendo la realización del balance de energía.

La corriente de fluido de trabajo a calentar en el intercambiador puede ser agua de red del laboratorio o utilizar el elemento recomendado "TERA" de EDIBON, adecuado para trabajar con este equipo.

A la salida del intercambiador, el agua fluye hacia el fondo del pozo de absorción, saliendo de la sección de trabajo hacia al depósito de alimentación, mediante la cámara de salida.

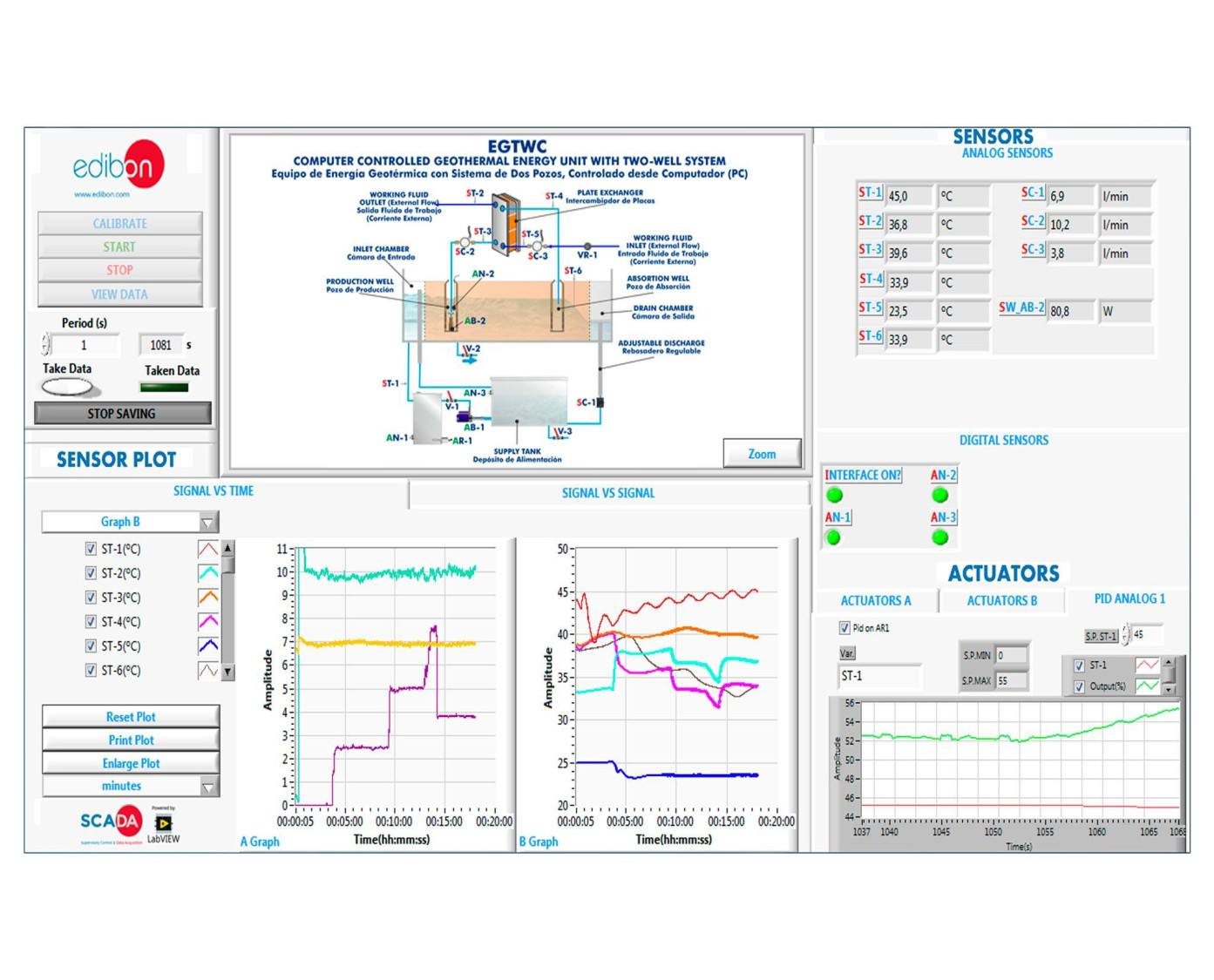

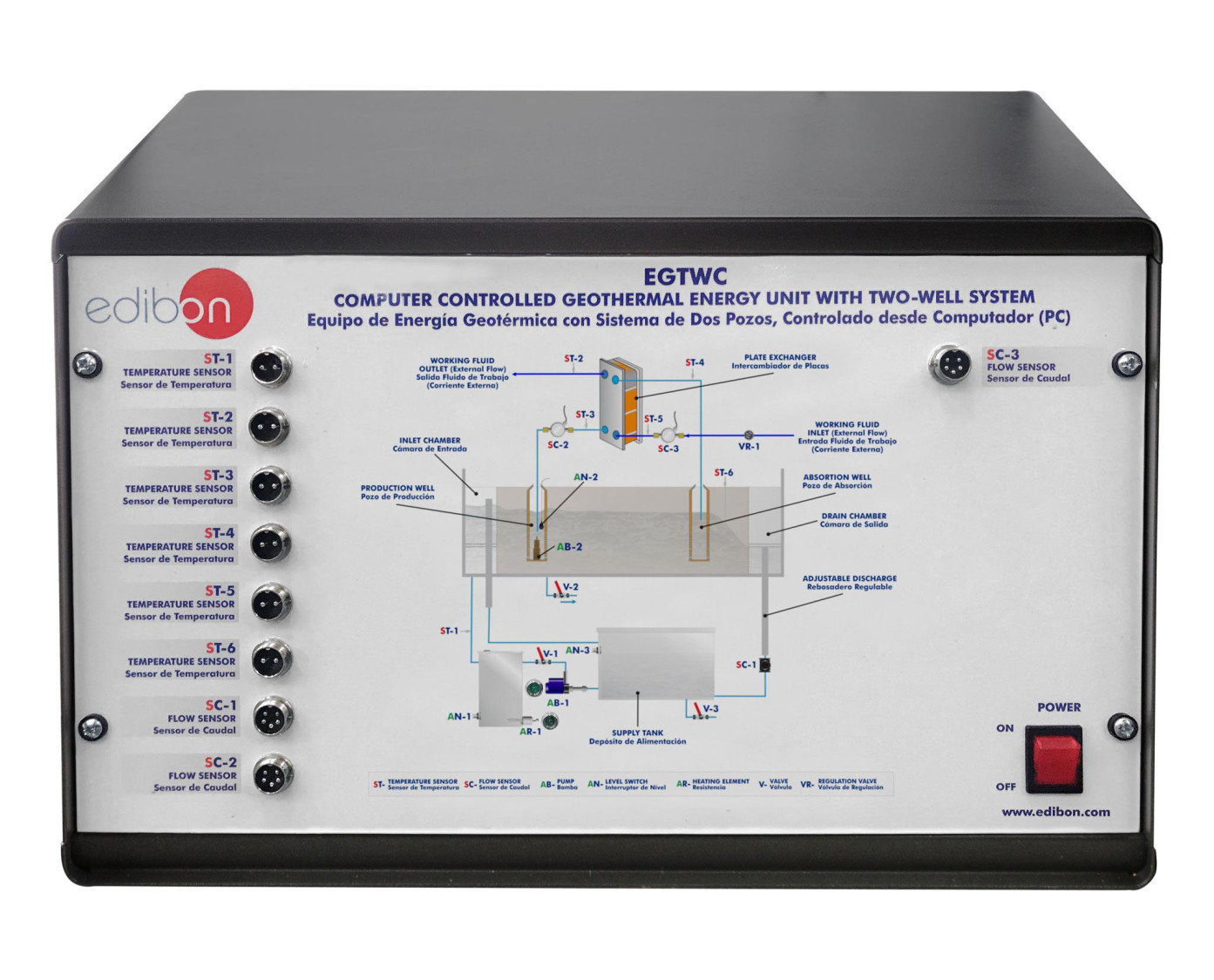

Este Equipo Controlado desde Computador se suministra con el Sistema de Control desde Computador (SCADA) de EDIBON, e incluye: el propio Equipo + una Caja-Interface de Control + una Tarjeta de Adquisición de Datos + Paquetes de Software de Control, Adquisición de Datos y Manejo de Datos, para el control del proceso y de todos los parámetros que intervienen en el proceso.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Estudio de los principios básicos de la geotermia de baja entalpia.
  2. Calculo de la potencia térmica transferida.
  3. Visualización del funcionamiento de un sistema de dos pozos.
  4. Estudio y análisis de las propiedades hidráulicas y térmicas del suelo.
  5. Determinación de la potencia térmica útil.
  6. Fundamentos y balance energético de una bomba de calor.
  7. Calibración de sensores.

MÁS EJERCICIOS PRÁCTICOS QUE PUEDEN REALIZARSE CON ESTE EQUIPO

  1. Varios alumnos pueden visualizar simultáneamente los resultados. Visualizar todos los resultados en la clase, en tiempo real, por medio de un proyector o una pizarra electrónica.
  2. Control Abierto, Multicontrol y Control en Tiempo Real. Este equipo permite intrínsecamente y/o extrínsecamente cambiar en tiempo real el span, la ganancia, los parámetros proporcional, integral y derivativo, etc.
  3. El Sistema de Control desde Computador con SCADA y Control PID permiten una simulación industrial real.
  4. Este equipo es totalmente seguro ya que dispone de dispositivos de seguridad mecánicos, eléctricos/electrónicos y de software.
  5. Este equipo puede usarse para realizar investigación aplicada.
  6. Este equipo puede usarse para impartir cursos de formación a Industrias, incluso a otras Instituciones de Educación Técnica.
  7. Control del proceso del equipo EGTWC a través de la interface de control, sin el computador.
  8. Visualización de todos los valores de los sensores usados en el proceso del equipo EGTWC.
  9. Usando PLC-PI pueden realizarse adicionalmente 19 ejercicios más.
  10. El usuario puede realizar otros ejercicios diseñados por él mismo.
