EG6B Equipo de Energía Geotérmica (alta entalpía)

SISTEMAS INNOVADORES

El Equipo de Energía Geotérmica (alta entalpía), "EG6B", desarrollado por EDIBON, tiene como objetivo introducir al alumno en una energía renovable cada vez más importante.

Ver descripción general

Descripción General

El Equipo de Energía Geotérmica (alta entalpía), "EG6B", desarrollado por EDIBON, tiene como objetivo introducir al alumno en una energía renovable cada vez más importante.

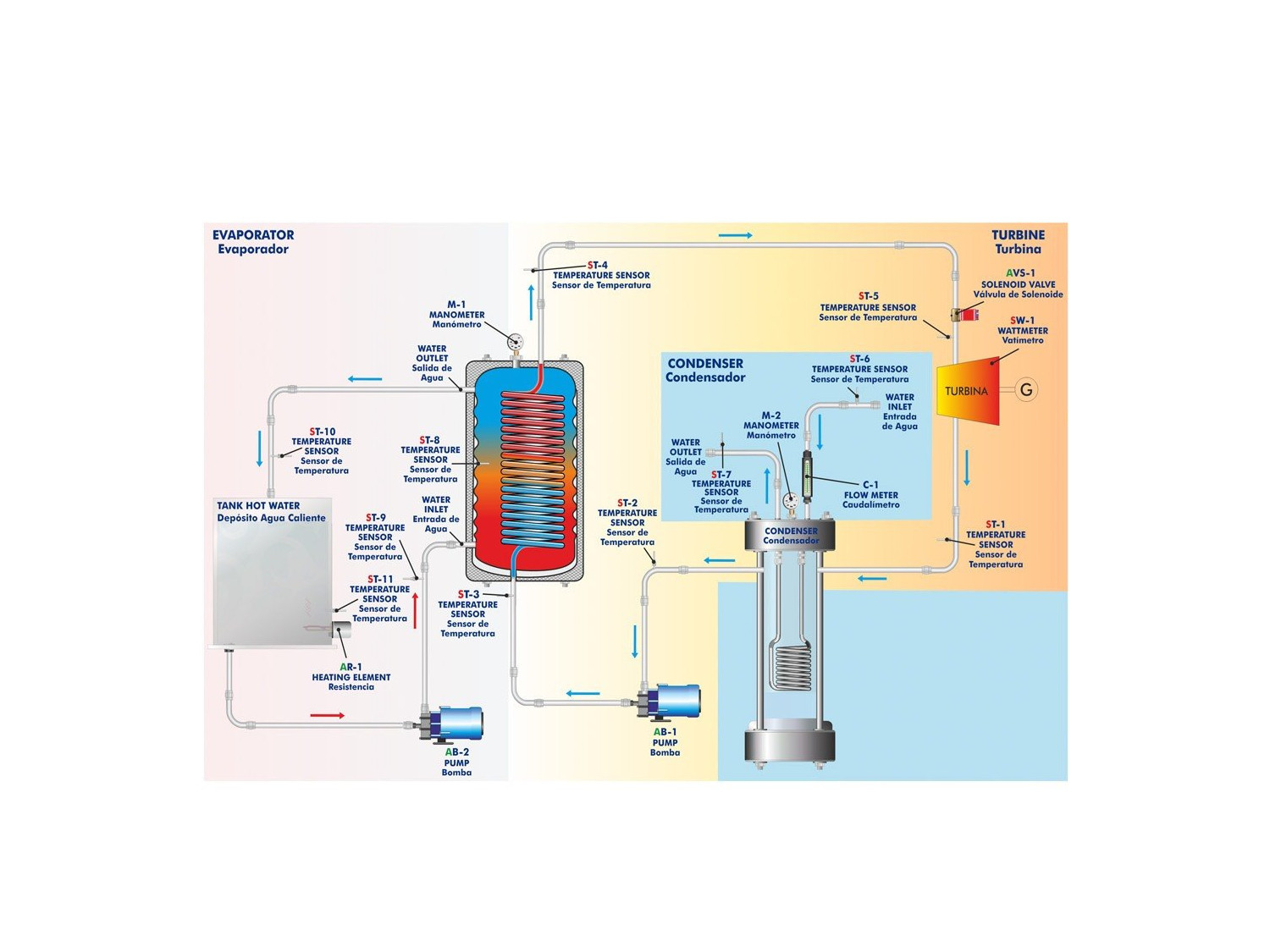

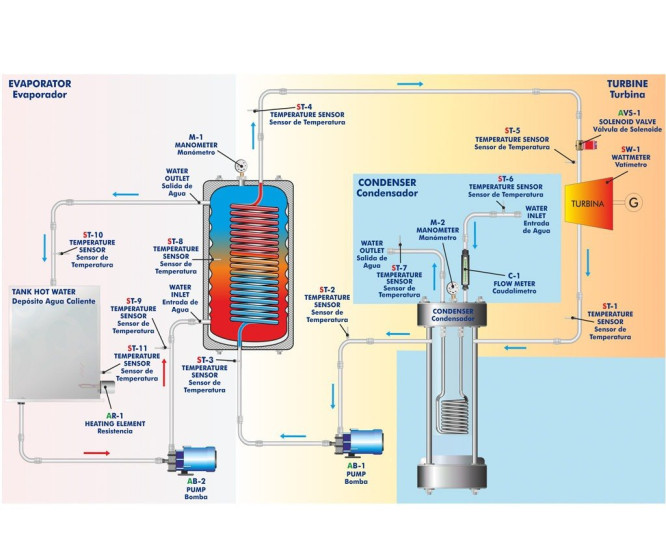

Este equipo simula el vapor producido en el pozo mediante un generador de vapor. A continuación, el vapor producido mueve una turbina por medio de un inyector de vapor, que impacta contra las palas de la turbina y genera trabajo.

En función de la energía que tenga el vapor (caudal, temperatura y presión), la turbina producirá más o menos trabajo.

Este trabajo mecánico se convierte en energía eléctrica mediante un generador eléctrico que suministra una carga.

El equipo dispone de los instrumentos y medidores adecuados para supervisar las mediciones de los parámetros más representativos.

La energía producida se suministra con un generador eléctrico conectado a una resistencia. La potencia se mide mediante un vatímetro.

El caudal de vapor es una variable importante y se mide en función del volumen de vapor condensado durante un tiempo determinado.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Familiarizar al alumno con la Energía Geotérmica y todas las fases del proceso.
  2. Estudio del sistema con diferentes temperaturas de vapor.
  3. Estudio del sistema con diferentes caudales de vapor.
  4. Estudio del sistema con diferentes presiones de vapor.
  5. Obtención de las curvas características de la turbina de vapor.
  6. Rendimiento de la turbina.
  7. Balances térmicos.
  8. Medición de la electricidad generada.
  9. Determinación del rendimiento de la turbina.
  10. Estudio del consumo específico de vapor de la turbina.
  11. Determinación de la eficiencia total del equipo en función de la energía de entrada y el consumo de la carga.
  12. Calibración de los sensores.

MÁS EJERCICIOS PRÁCTICOS QUE PUEDEN REALIZARSE CON ESTE EQUIPO

  1. El usuario puede realizar otros ejercicios diseñados por él mismo.
