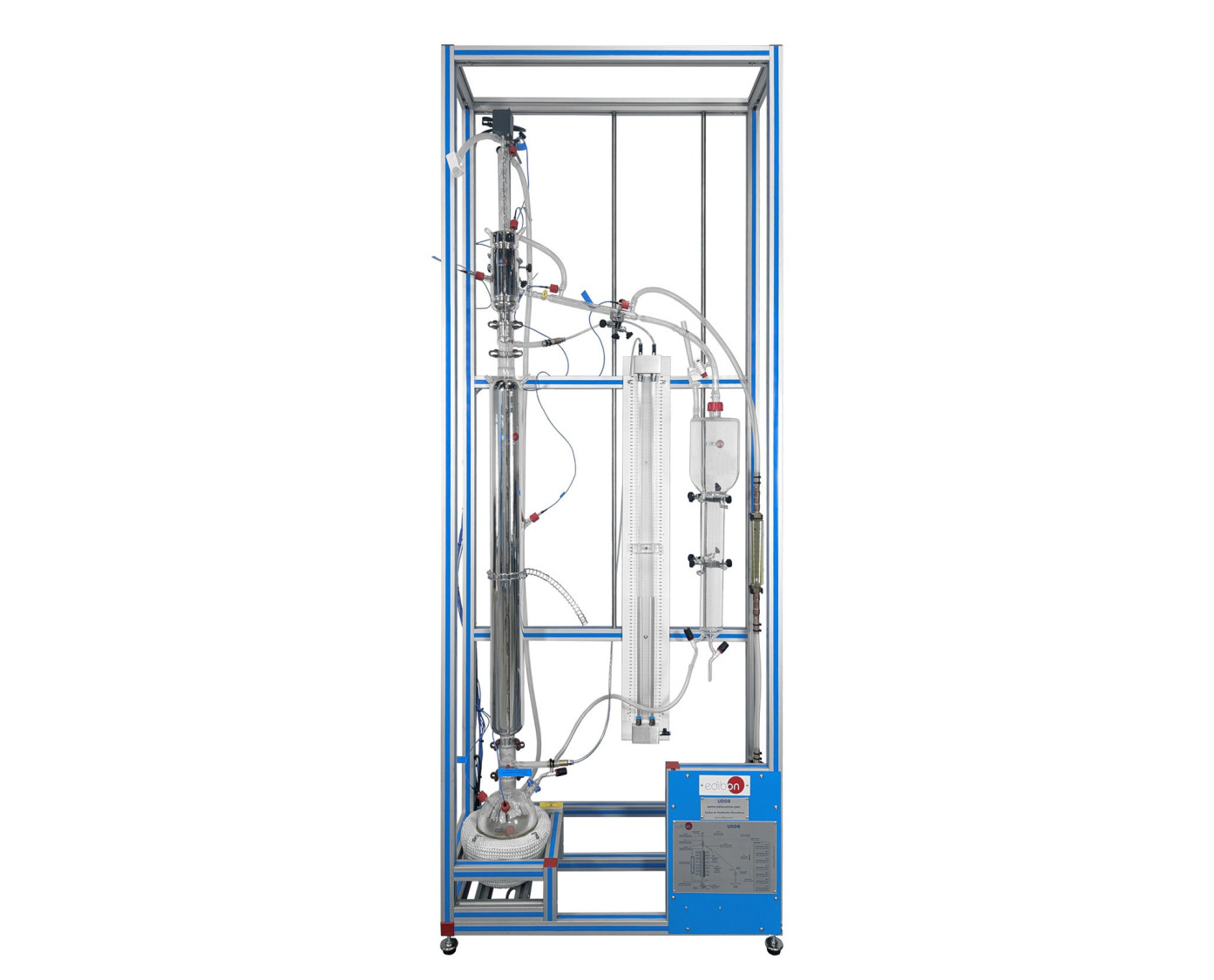

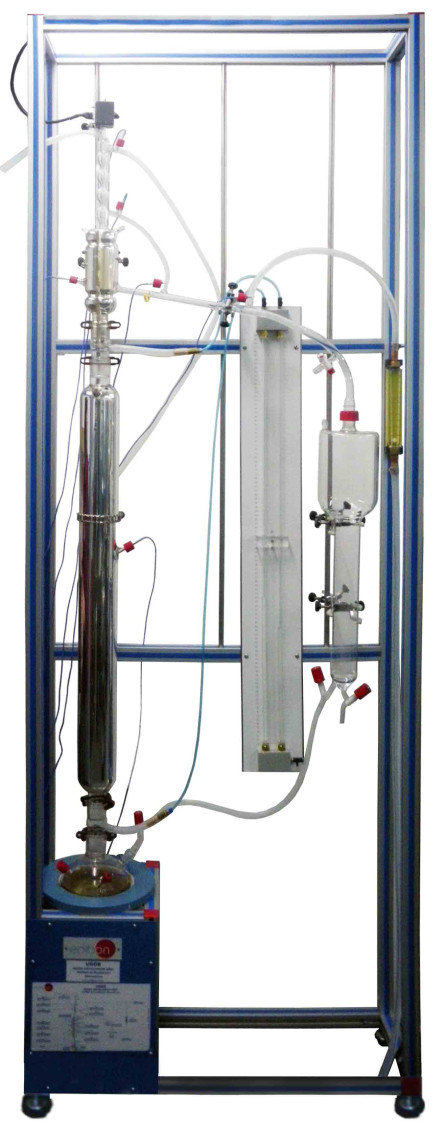

UDDB Equipo de Destilación Discontinua

El Equipo de Destilación Discontinua, "UDDB", diseñado por EDIBON, permite el estudio práctico y detallado del proceso de destilación por lotes, ampliamente utilizado en la industria química para la separación de mezclas líquidas con componentes de diferentes puntos de ebullición. A través de su diseño, el equipo facilita la comprensión de los principios que rigen la transferencia de materia y energía durante la operación de destilación, permitiendo observar cómo las variables del proceso influyen directamente en la composición del destilado y del residuo.

El proceso de destilación discontinua se caracteriza porque la alimentación se introduce en el calderín al inicio del proceso, y la separación se lleva a cabo de forma secuencial hasta alcanzar la composición deseada o completar la operación. Este tipo de destilación es fundamental en aplicaciones donde la producción no es continua, o cuando se requiere una elevada pureza de los productos obtenidos. Por ello, el estudio de este proceso es esencial para comprender la relación entre la temperatura, la presión, el reflujo y la composición del vapor y del líquido a lo largo de la columna.

El "UDDB" está compuesto por un calderín de acero inoxidable que actúa como hervidor de la mezcla líquida, sobre el cual pueden montarse diferentes tipos de columnas intercambiables. Esta característica permite comparar el comportamiento y rendimiento de distintas configuraciones de columna en un mismo equipo. De serie, se incluye una columna de ocho platos, que posibilita el estudio de la destilación en etapas discretas, y una columna de relleno, que permite analizar el funcionamiento con un sistema de transferencia continua. De este modo, es posible evaluar las ventajas y características de ambos tipos de columnas.

Adicionalmente, y con el fin de ampliar las posibilidades experimentales, pueden incorporarse distintos accesorios opcionales:

• Columna de Anillos Raschig, "CAR1", para estudiar la destilación en columna de relleno.
• Columna de 8 Platos de Campana (1 Tomas de Tª), "C8P1", para analizar el comportamiento básico de una columna de platos.
• Columna de 10 Platos de Campana (10 Tomas de Tª), "C10P10", que permite un análisis más detallado de los perfiles térmicos.
• Columna de 14 Platos de Campana (14 Tomas de Tª), "C14P14", diseñada para estudios más avanzados de eficiencia y transferencia de materia.

En la parte superior de la columna se encuentra un condensador total, encargado de licuar el vapor ascendente. El caudal de agua de refrigeración se regula mediante una válvula y se mide con un caudalímetro, lo que permite controlar con precisión las condiciones de condensación. El condensado se dirige a un sistema de reflujo que posibilita ajustar la relación entre el líquido que retorna a la columna y el que se recoge como destilado. Este control del reflujo es esencial para estudiar el equilibrio líquido-vapor y su influencia sobre la pureza y la composición del producto final.

El equipo cuenta con sensores de temperatura ubicados en puntos estratégicos (calderín, cabeza de la columna, entrada y salida del condensador), lo que permite registrar los perfiles térmicos durante la operación y analizar la evolución del proceso en tiempo real. Asimismo, la pérdida de carga a lo largo de la columna puede determinarse mediante un manómetro diferencial, ayudando a comprender los efectos de la fricción y del flujo de vapor en la eficiencia de la separación.
