UDCC/A Equipo Avanzado de Destilación Continua, Controlado desde Computador (PC)

SISTEMAS INNOVADORES

El Equipo Avanzado de Destilación Continua, Controlado desde Computador (PC), "UDCC/A", es una instalación que permite el estudio de la destilación fraccionada empleando una columna de rectificación de relleno que puede operar con distintos tipos de rellenos.

Ver descripción general

Descripción General

El Equipo Avanzado de Destilación Continua, Controlado desde Computador (PC), "UDCC/A", es una instalación que permite el estudio de la destilación fraccionada empleando una columna de rectificación de relleno que puede operar con distintos tipos de rellenos.

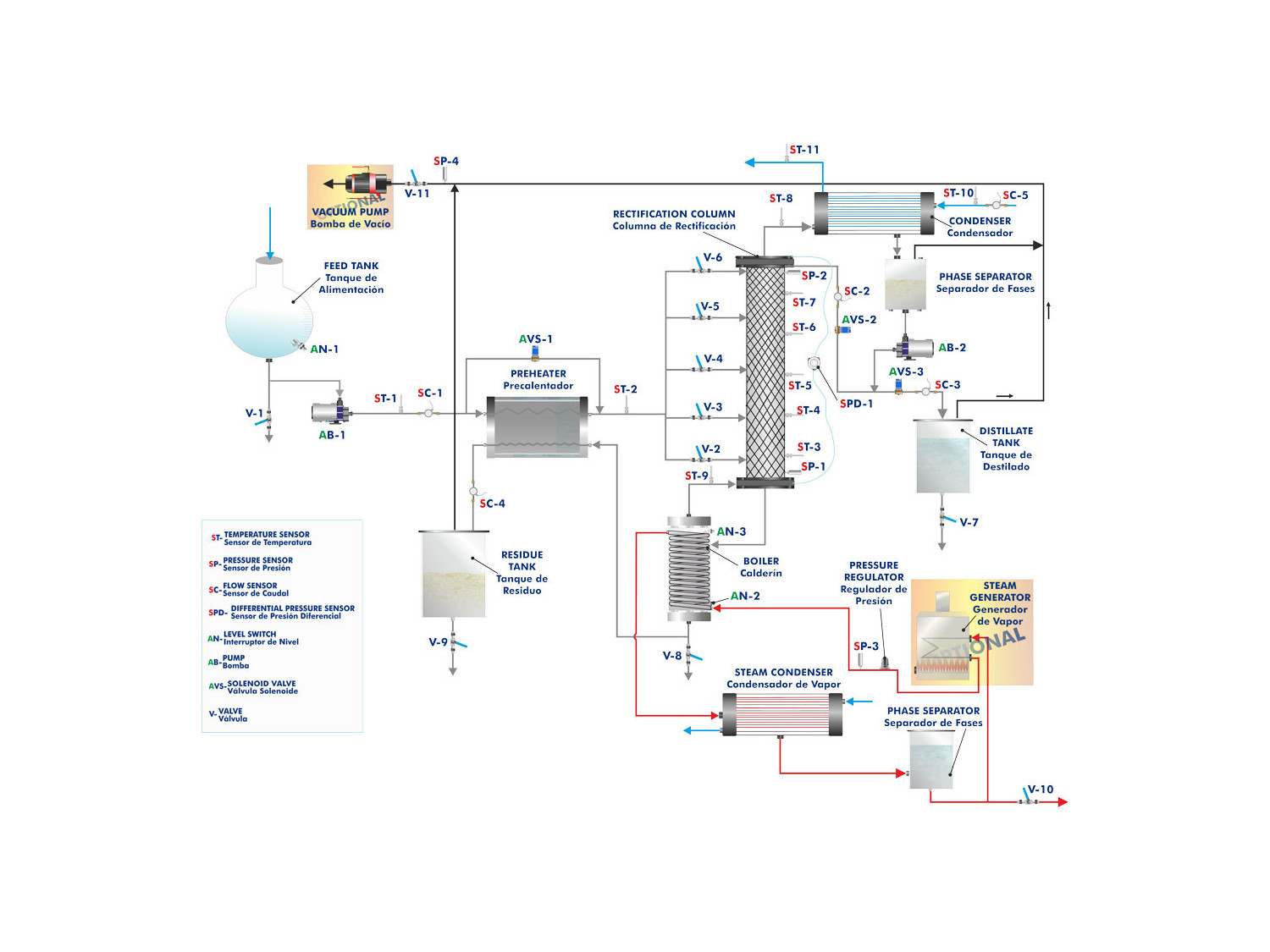

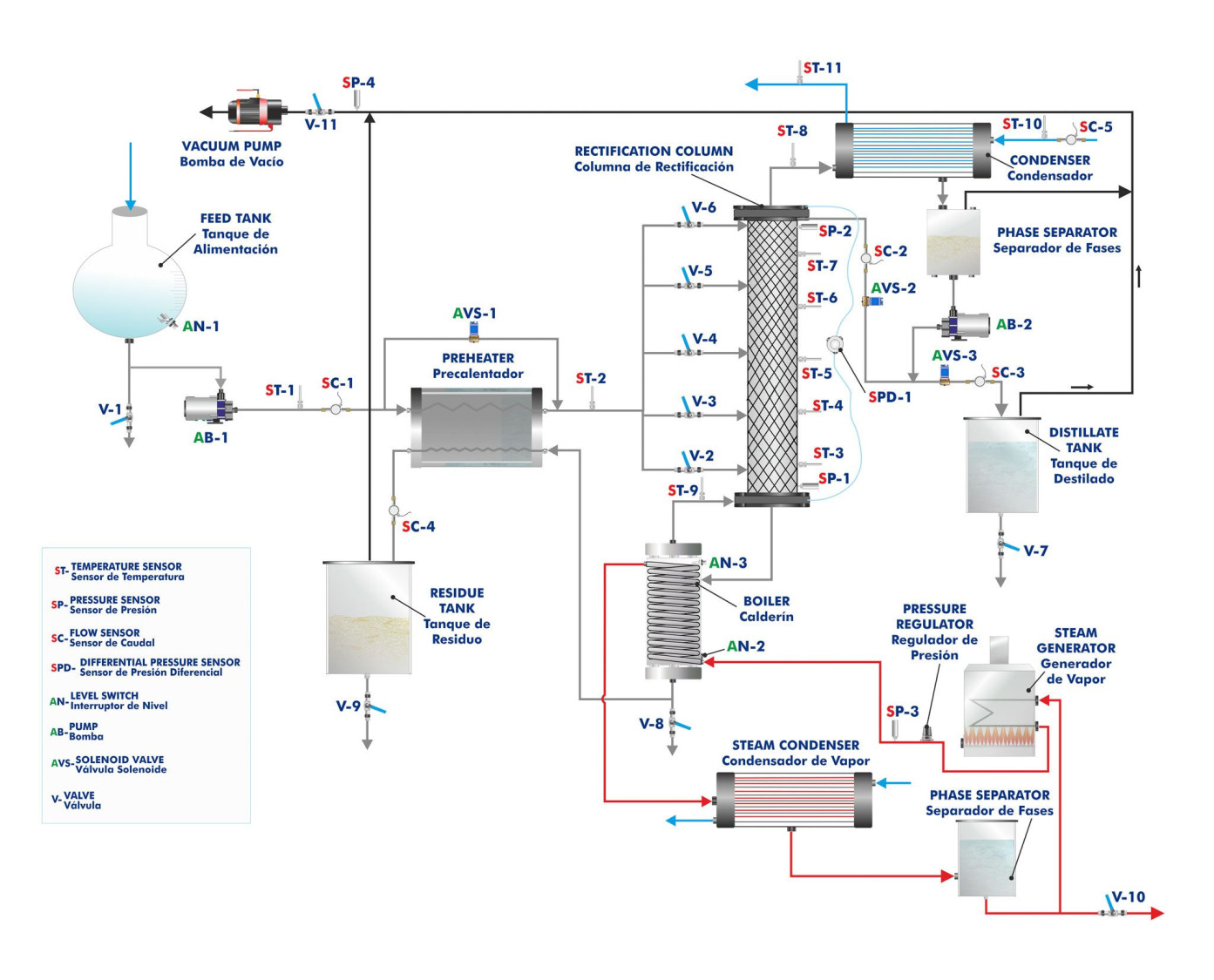

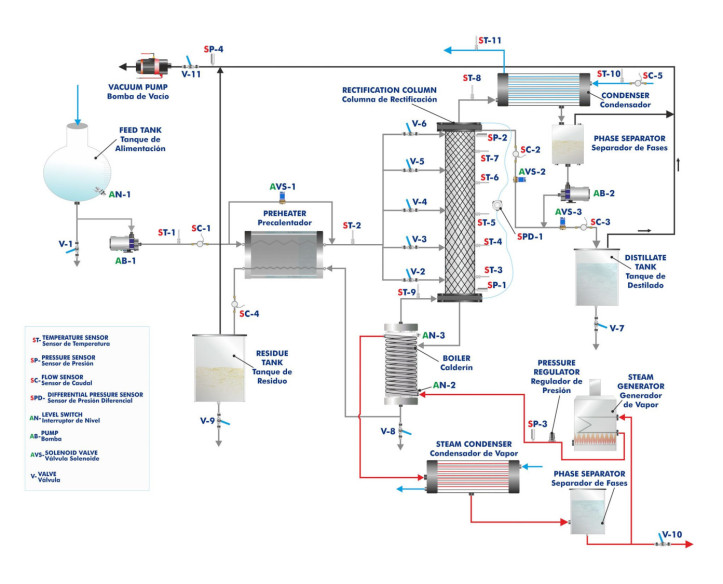

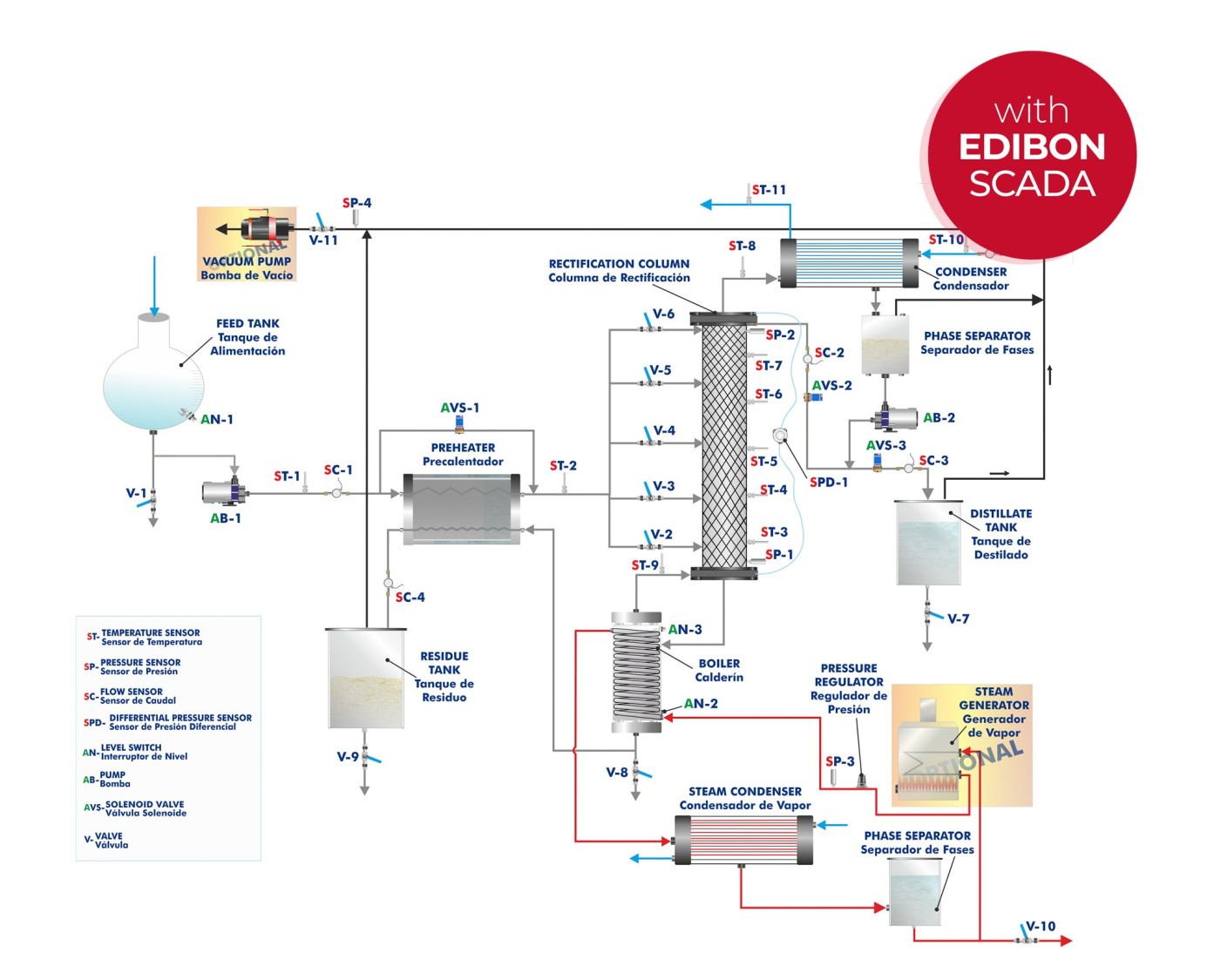

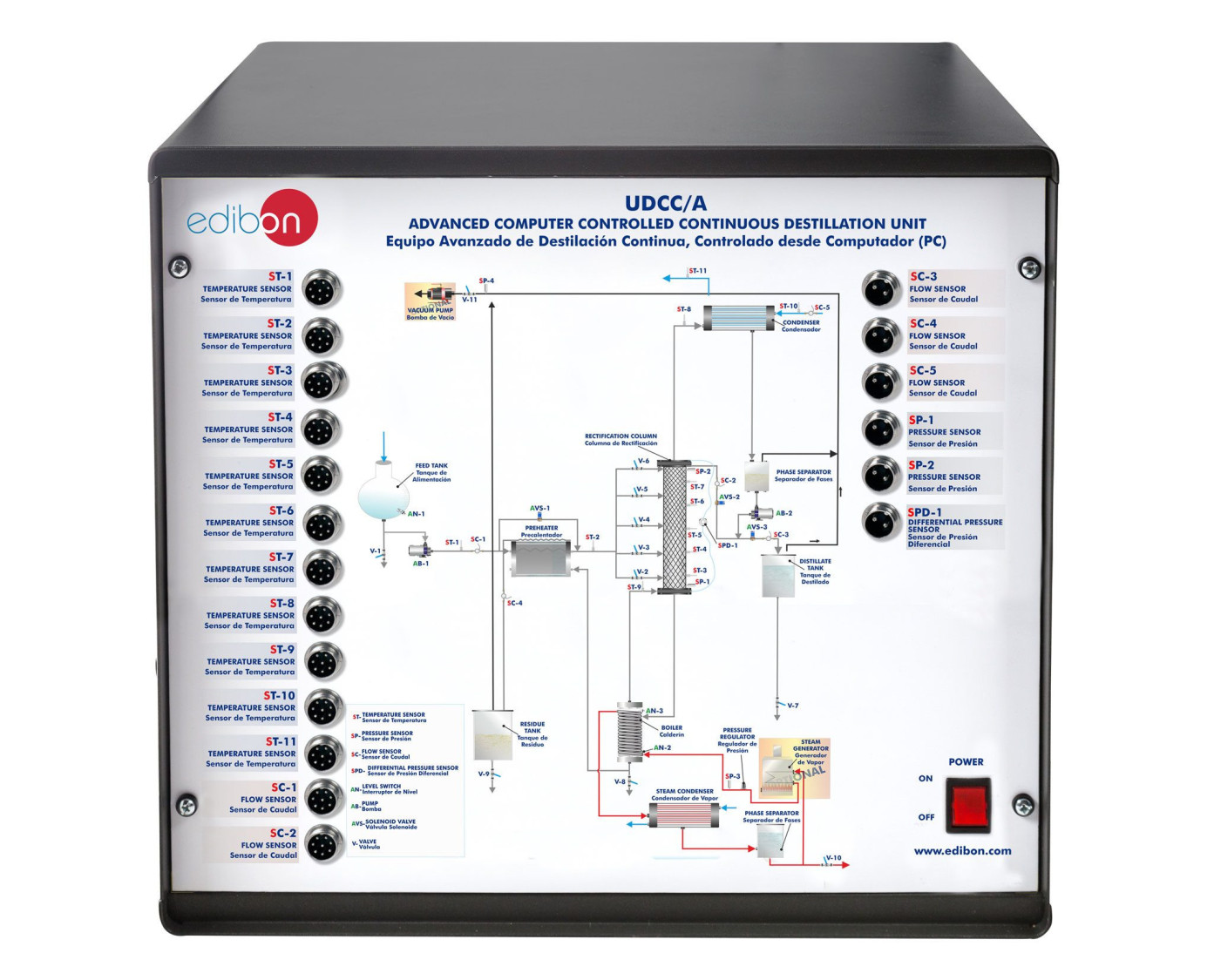

Se tiene un sistema de alimentación que consta de un depósito de almacenamiento y una bomba centrífuga. El alimento se precalienta antes de entrar a la columna haciéndolo pasar por un recuperador de calor, en el cual se aprovecha el calor residual de la corriente de residuo para llevar la alimentación a la temperatura deseada. En la columna se produce la separación, obteniéndose una corriente de vapor en la parte superior, rica en el componente más volátil, esta corriente se lleva a un condensador y posteriormente se separa en dos corrientes: una corriente que es devuelta a la columna (reflujo) y otra corriente que se lleva al depósito de destilado. Es posible regular la razón de reflujo empleando una serie de válvulas solenoides. Por otro lado, en la parte inferior de la columna se obtiene una corriente líquida que se lleva al calderín, en este, se evapora parte de este líquido que es devuelto a la columna en forma de vapor, y además se obtiene una corriente líquida que se lleva al precalentador para enfriarse y a continuación, es conducida al depósito de residuo.

La planta piloto incluye un sistema de vacío que permite operar a presiones reducidas. De esta manera es posible trabajar con compuestos con bajo punto de inflamación. Además, una de las configuraciones permite trabajar con ciertas concentraciones de ácidos minerales en el alimento.

Además, se tiene un sistema de calor de proceso que permite introducir vapor a presión como aporte de calor en el calderín y un sistema de refrigeración para el condensador y el recuperador de calor tomando como refrigerante agua de la red.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Preparación de disoluciones.
  2. Técnicas de valoración analítica.
  3. Llenado de la columna.
  4. Operación continua y discontinua.
  5. Obtención del diagrama de McCabe-Thiele. Sin reflujo.
  6. Obtención del número de platos teóricos. Sin reflujo.
  7. Cálculos de eficiencia. Sin reflujo.
  8. Variación de la composición del producto destilado: relación de reflujo constante.
  9. Composición constante del producto destilado: variación de la relación de reflujo.
  10. Composición constante del producto destilado: constante relación de reflujo.
  11. Alimentación continua de la columna.
  12. Balance de masa y energía.
  13. Estudios de dinámica de fluidos en las placas, incluyendo pérdida de carga y llenado de la columna.
  14. Estudio del efecto de la temperatura en la alimentación en procesos continuos.
  15. Cálculo del número etapas teóricas y altura de plato en columnas de destilación.
  16. Estudio de la eficiencia de rectificación a diferentes presiones.
  17. Efecto del precalentamiento de la alimentación.
  18. Efecto del plato de alimentación en el proceso.
  19. Demostración de la destilación azeotropica.
  20. Estudio de la influencia del aporte de calor. Regulación desde computador (PC).
  21. Estudio del intercambio de calor en intercambiadores de vidrio.
  22. Estudio de la influencia del tipo de relleno en los resultados de la destilación.

MÁS EJERCICIOS PRÁCTICOS QUE PUEDEN REALIZARSE CON ESTE EQUIPO

  1. Calibración de los sensores.
  2. Calibración de la bomba dosificadora.
  3. Estudio de los controles PID.

Otras posibilidades que pueden realizarse con este equipo:

  1. Varios alumnos pueden visualizar simultáneamente los resultados. Visualizar todos los resultados en la clase, en tiempo real, por medio de un proyector o una pizarra electrónica.
  2. Control Abierto, Multicontrol y Control en Tiempo Real. Este equipo permite intrínsecamente y/o extrínsecamente cambiar en tiempo real el span, la ganancia, los parámetros proporcional, integral y derivativo, etc.
  3. El Sistema de Control desde Computador con SCADA y Control PID permiten una simulación industrial real.
  4. Este equipo es totalmente seguro ya que dispone de dispositivos de seguridad mecánicos, eléctricos/electrónicos y de software.
  5. Este equipo puede usarse para realizar investigación aplicada.
  6. Este equipo puede usarse para impartir cursos de formación a Industrias, incluso a otras Instituciones de Educación Técnica.
  7. Control del proceso del equipo UDCC/A a través de la interface de control, sin el computador.
  8. Visualización de todos los valores de los sensores usados en el proceso del equipo UDCC/A.
  9. El usuario puede realizar otros ejercicios diseñados por él mismo.
