COMPUTER CONTROLLED BATCH DISTILLATION UNIT - UDDC

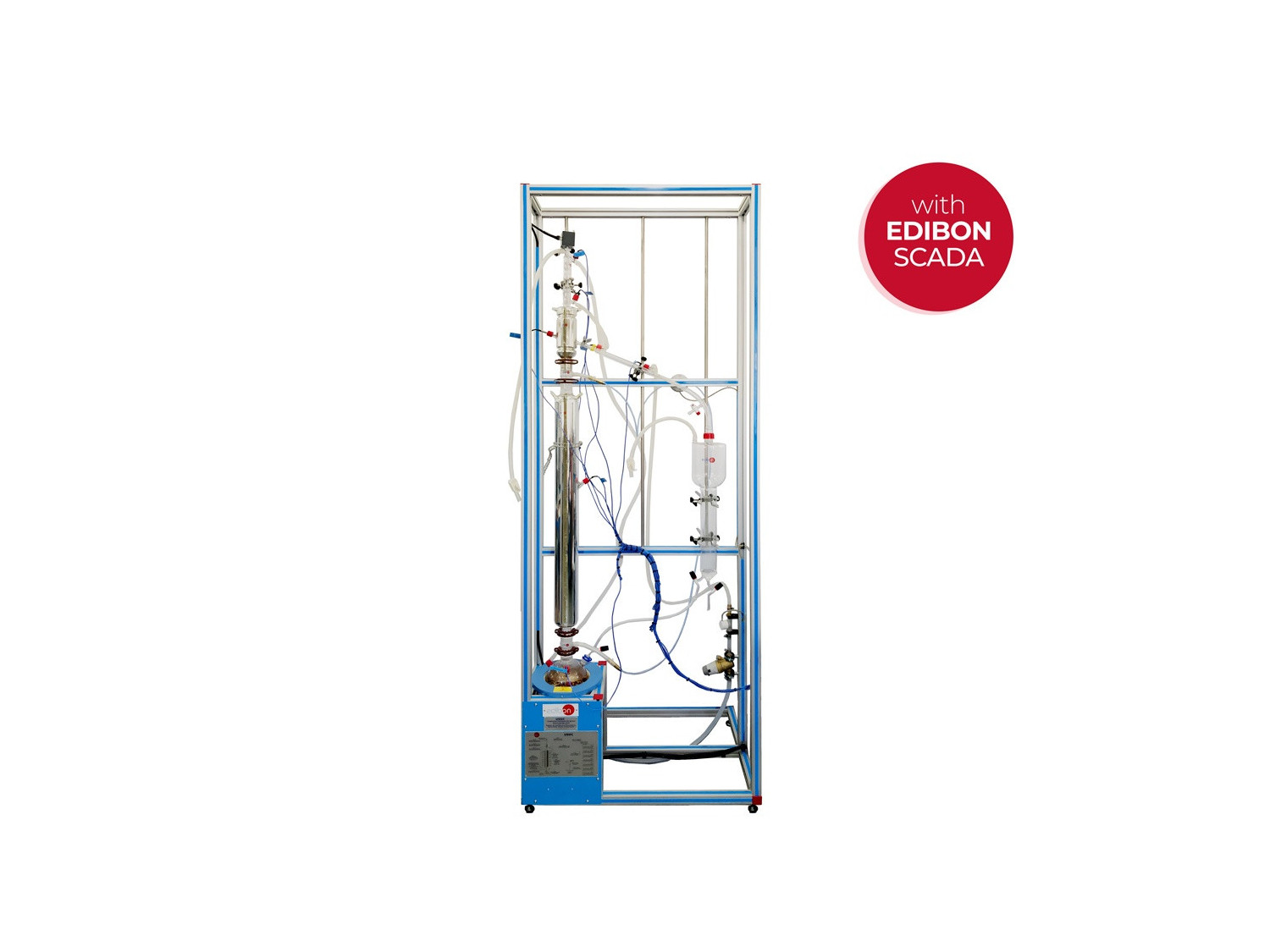

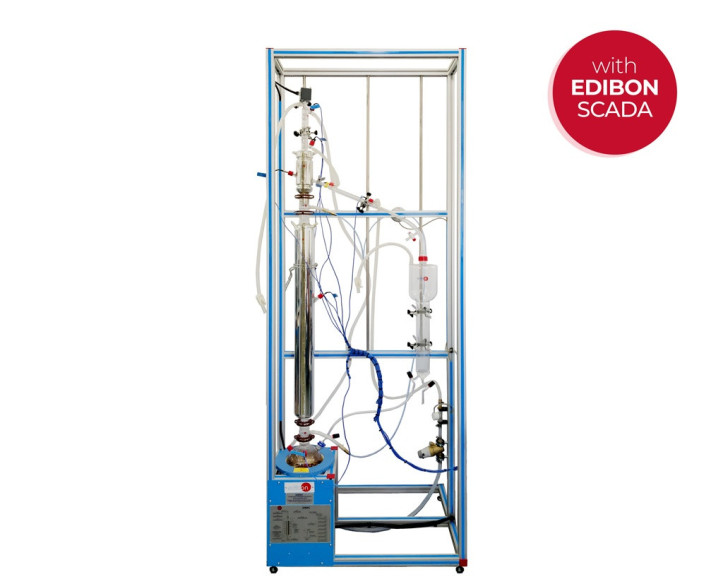

Equipo: UDDC. Equipo de Destilación Discontinua, Controlado desde Computador

COMPUTER CONTROLLED BATCH DISTILLATION UNIT - UDDC

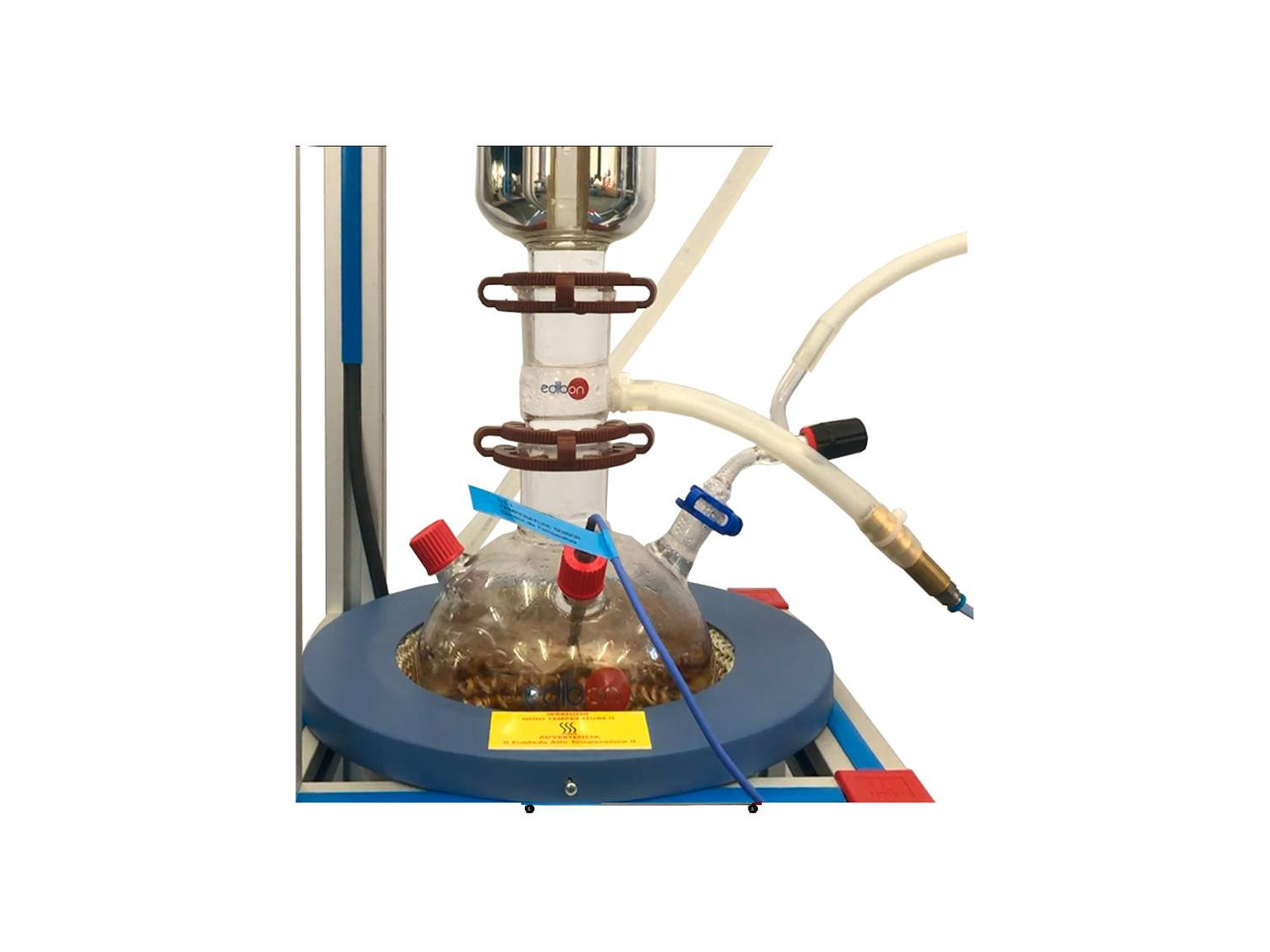

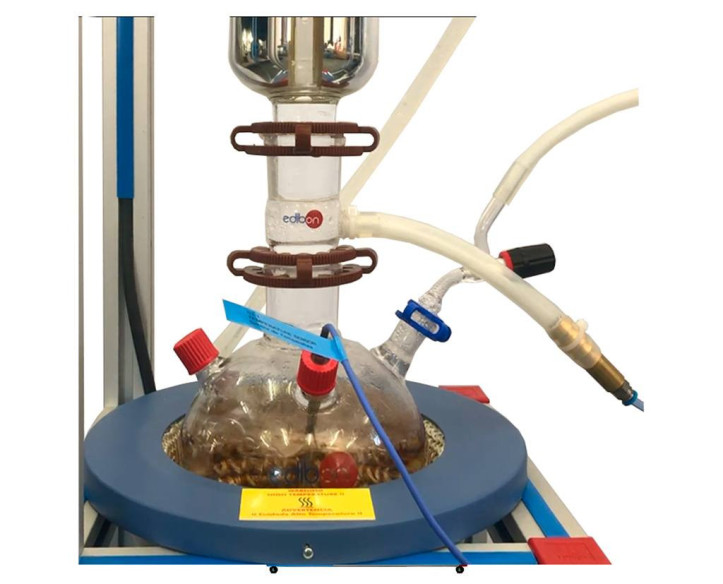

Detalle del equipo

COMPUTER CONTROLLED BATCH DISTILLATION UNIT - UDDC

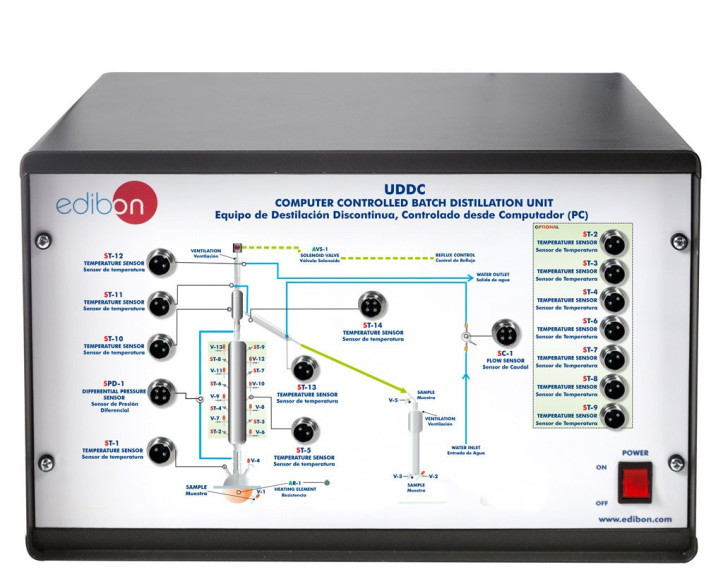

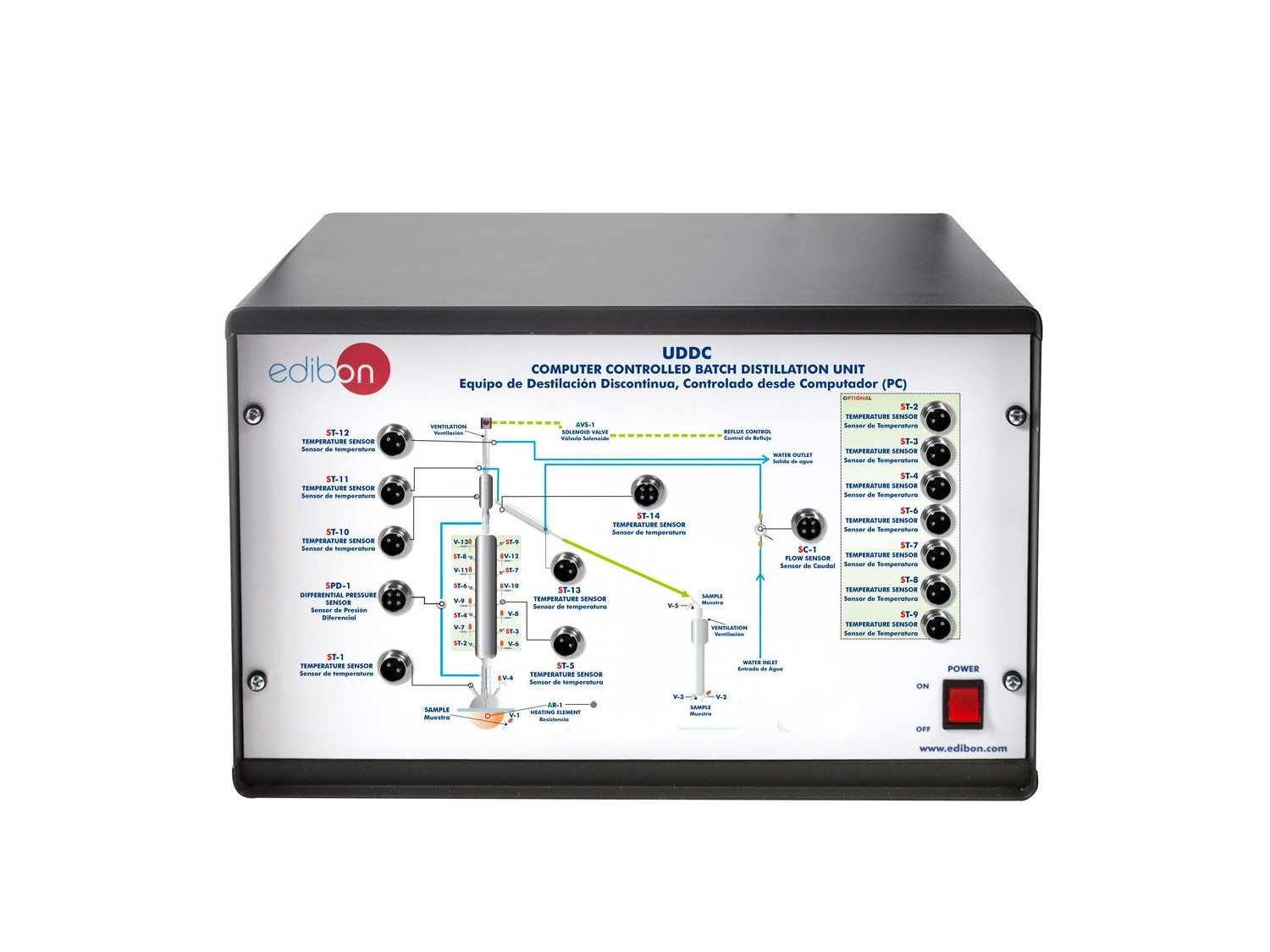

UDDC/CIB. Caja-Interface de Control: La Caja-interface de Control forma parte del sistema SCADA

COMPUTER CONTROLLED BATCH DISTILLATION UNIT - UDDC

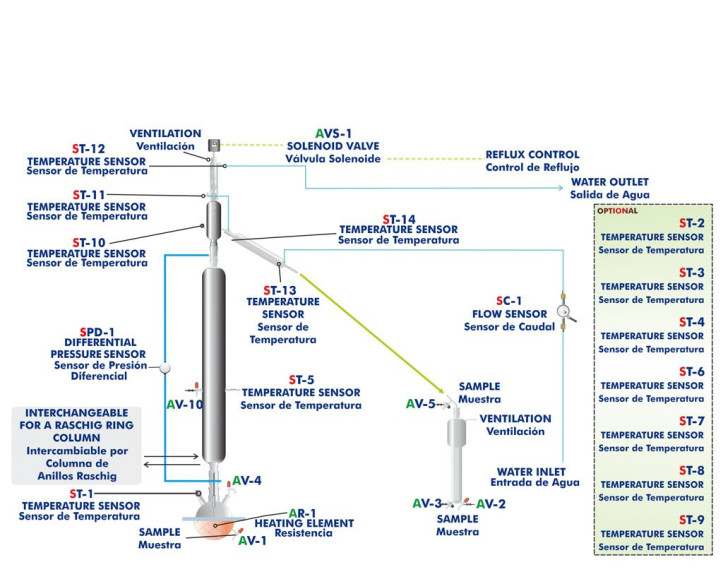

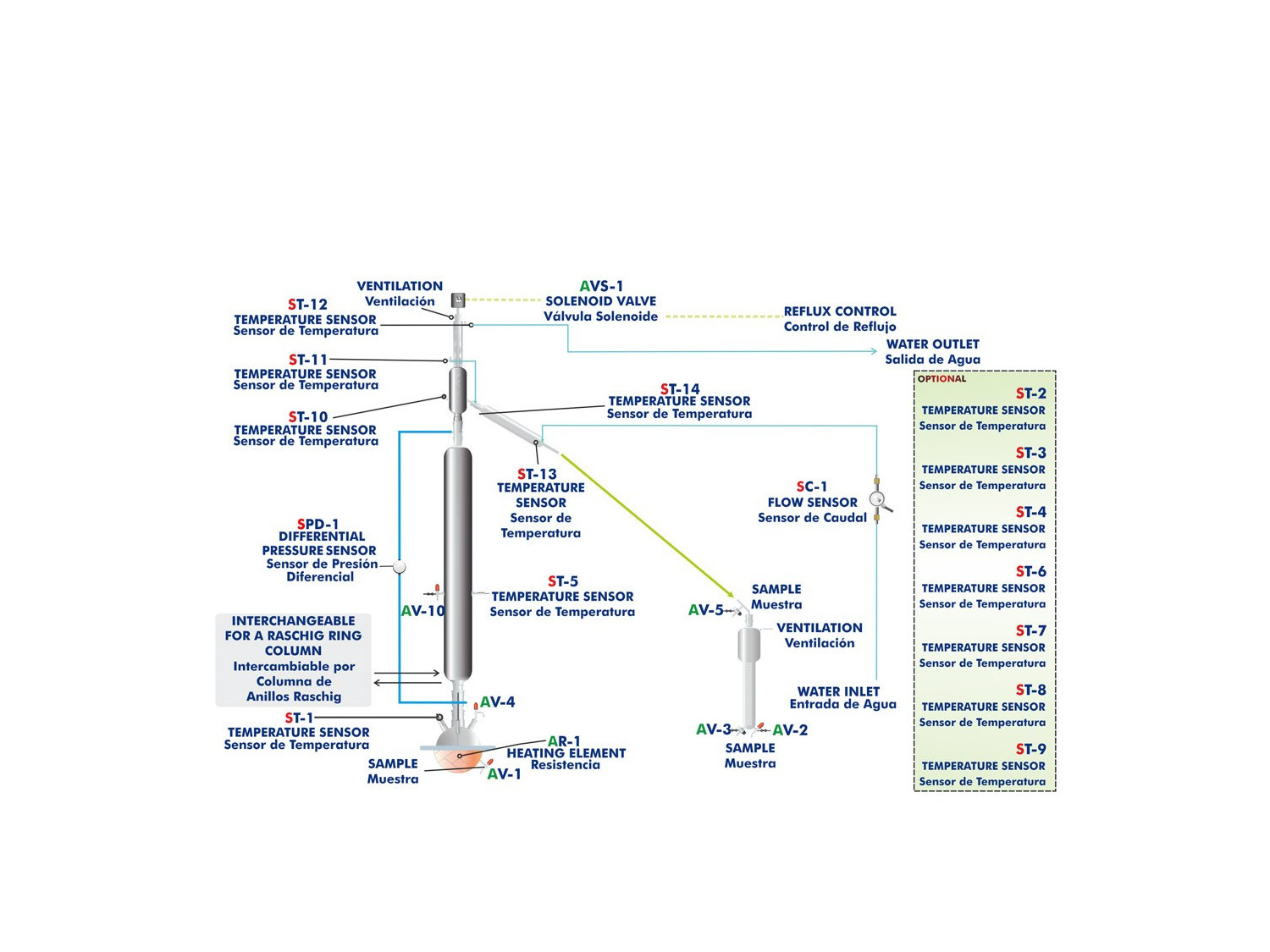

Diagrama de proceso y disposición de elementos del equipo

COMPUTER CONTROLLED BATCH DISTILLATION UNIT - UDDC

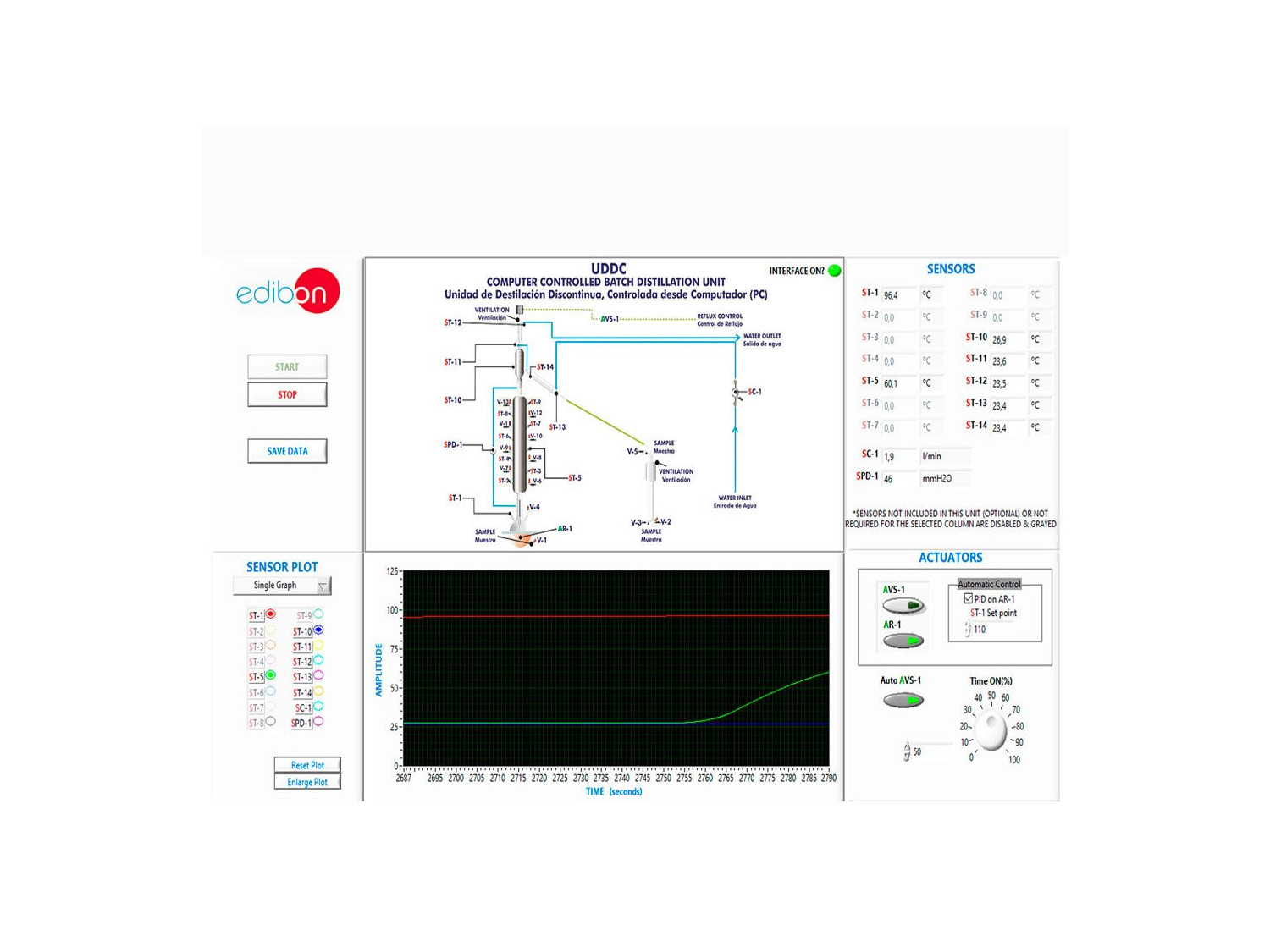

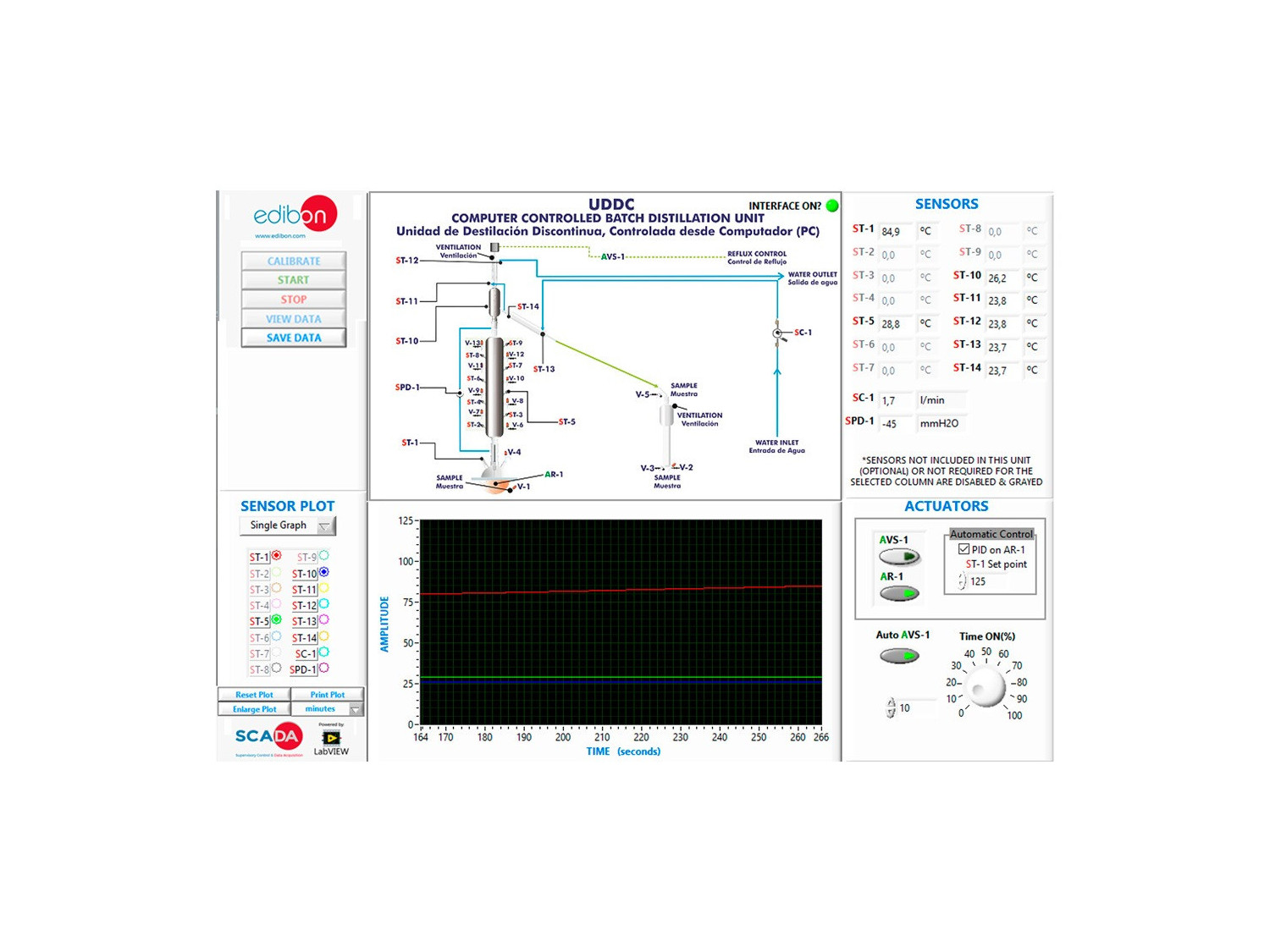

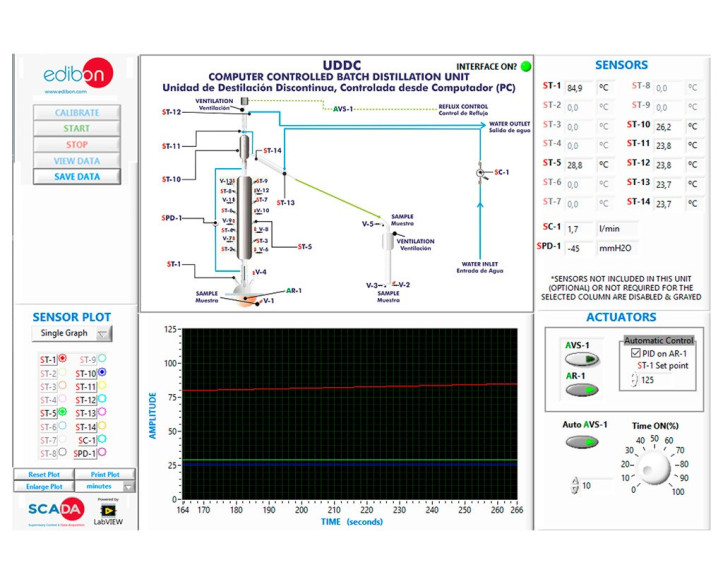

UDDC/SOF. Software del equipo UDDC. Pantalla principal

COMPUTER CONTROLLED BATCH DISTILLATION UNIT - UDDC
COMPUTER CONTROLLED BATCH DISTILLATION UNIT - UDDC
COMPUTER CONTROLLED BATCH DISTILLATION UNIT - UDDC
COMPUTER CONTROLLED BATCH DISTILLATION UNIT - UDDC
COMPUTER CONTROLLED BATCH DISTILLATION UNIT - UDDC

SISTEMAS INNOVADORES

El Equipo de Destilación Discontinua, Controlado desde Computador (PC), "UDDC", diseñado por EDIBON, es una potente herramienta de laboratorio para el estudio de las variables que afectan al proceso de destilación. El alumno puede investigar los principios que rigen la transferencia de materia y energía, así como, determinar el punto óptimo de funcionamiento para la realización de una gran cantidad de separaciones.

Ver descripción general

Expansiones

ICAI

Software Interactivo para Enseñanza Asistida desde Computador
FSS

Sistema de Simulación de Fallos
PLC

Control de Procesos Industriales por PLC
PLCHMI

Control y Monitorización local/remota IIoT con HMI
ELK

KIT de Desarrollo de Software de EDIBON, Powered by NI LabVIEW™
ECR

Sistema Modular Industrial de EDIBON con NI CompactRIO
ESN

EDIBON SCADA-Net
ECL

Educación a Distancia de EDIBON

NOTICIAS RELACIONADAS

EDIBON y su compromiso con las Skills Europeas
EDIBON y su compromiso con las Skills Europeas
En EDIBON, estamos comprometidos con impulsar las capacidades como un pilar estratégico para la competitividad y el bienestar social de la Unión Europea. La capacitación adecuada de la ciudadanía no solo refuerza la economía, sino que también permite a las personas participar plenamente en la...
Leer más
Biocombustibles de segunda generación: El futuro sostenible en EDIBON
Biocombustibles de segunda generación: El futuro sostenible en EDIBON
En un mundo donde la demanda de energía no deja de aumentar y los recursos no renovables se agotan rápidamente, la necesidad de encontrar soluciones sostenibles y respetuosas con el medio ambiente nunca ha sido tan urgente. La economía circular y el uso de biomasa orgánica para producir...
Leer más
La Ingeniería Química y sus Procesos
La Ingeniería Química y sus Procesos
La ingeniería química es una disciplina fascinante que fusiona la ciencia química con la ingeniería para crear y optimizar procesos que transforman materias primas en productos valiosos. En este viaje hacia el corazón de la ingeniería química, exploraremos diversos aspectos clave, desde los...
Leer más

Descripción General

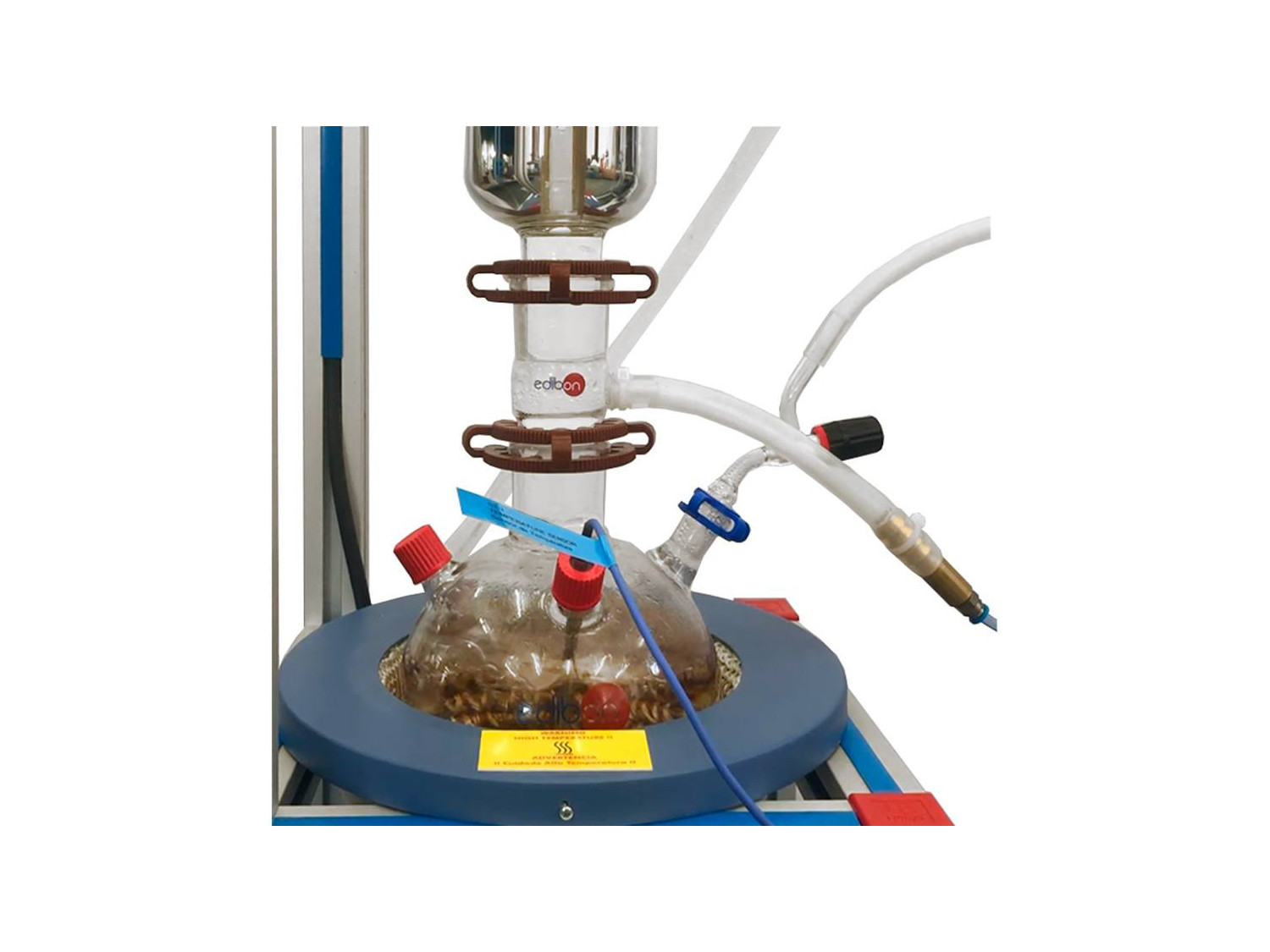

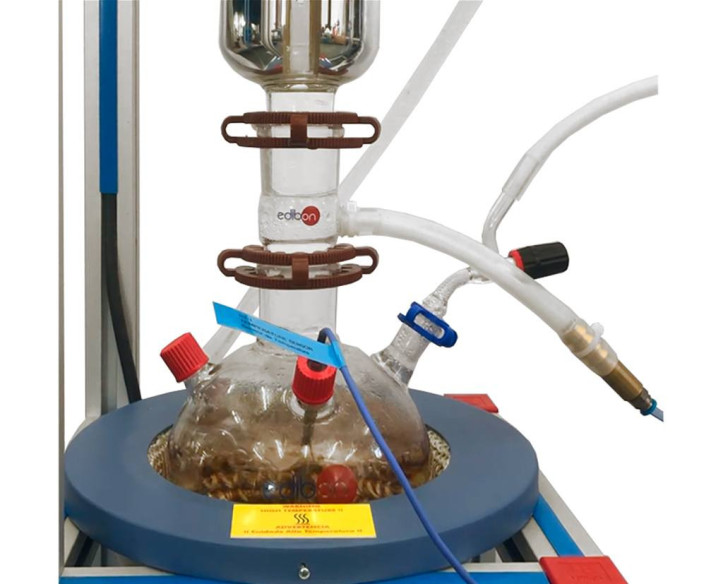

El Equipo de Destilación Discontinua, Controlado desde Computador (PC), "UDDC", está compuesto básicamente por un calderín en el que pueden adaptarse diferentes tipos de columnas intercambiables (de platos y de Anillos Raschig). Se incluye una columna de ocho platos, un sistema de reflujo y un depósito para la recepción de destilado.

El vapor que llega a la cabeza de la columna se envía a un condensador total. El caudal de agua de refrigeración que pasa por el condensador se regula e indica en un sensor de caudal. La pérdida de presión en la columna se puede medir con la ayuda de un sensor de presión.

Las temperaturas del sistema se miden mediante sensores situados en posiciones estratégicas.

Este Equipo Controlado desde Computador se suministra con el Sistema de Control desde Computador (SCADA) de EDIBON, e incluye: el propio Equipo + una Caja-Interface de Control + una Tarjeta de Adquisición de Datos + Paquetes de Software de Control, Adquisición de Datos y Manejo de Datos, para el control del proceso y de todos los parámetros que intervienen en el proceso.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Preparación de disoluciones.
  2. Técnicas analíticas de valoración.
  3. Llenado de la columna.
  4. Trabajo en discontinuo.
  5. Obtención del diagrama de McCabe-Thiele. Sin reflujo.
  6. Obtención del número de placas. Sin reflujo.
  7. Cálculos de eficiencia. Sin reflujo.
  8. Variación de la composición del destilado: razón de reflujo constante.
  9. Composición constante del destilado: variación de la razón de reflujo.
  10. Composición constante del destilado: razón de reflujo constante.
  11. Balances de masa y energía en todo el sistema.
  12. Estudios fluidodinámicos de platos, incluida la pérdida de carga y la anegación de la columna.
  13. Cálculo del número de pisos teóricos en las columnas de platos y de la altura equivalente de un piso teórico (AEPT) en las columnas de Anillos Raschig.
  14. Seguimiento de las temperaturas en todos los platos de la columna (columnas de platos).
  15. Estudio de la eficiencia de la rectificación.
  16. Demostración de la destilación azeotrópica.
  17. Trabajo a diferentes aportes de calefacción con regulación a través del computador.
  18. Estudios del intercambio de calor en refrigerantes de vidrio.

MÁS EJERCICIOS PRÁCTICOS QUE PUEDEN REALIZARSE CON ESTE EQUIPO

  1. Calibración de sensores.
  2. Varios alumnos pueden visualizar simultáneamente los resultados. Visualizar todos los resultados en la clase, en tiempo real, por medio de un proyector o una pizarra electrónica.
  3. Control Abierto, Multicontrol y Control en Tiempo Real. Este equipo permite intrínsecamente y/o extrínsecamente cambiar en tiempo real el span, la ganancia, los parámetros proporcional, integral y derivativo, etc.
  4. El Sistema de Control desde Computador con SCADA y Control PID permiten una simulación industrial real.
  5. Este equipo es totalmente seguro ya que dispone de dispositivos de seguridad mecánicos, eléctricos/electrónicos y de software.
  6. Este equipo puede usarse para realizar investigación aplicada.
  7. Este equipo puede usarse para impartir cursos de formación a Industrias, incluso a otras Instituciones de Educación Técnica.
  8. Control del proceso del equipo UDDC a través de la interface de control, sin el computador.
  9. Visualización de todos los valores de los sensores usados en el proceso del equipo UDDC.
  10. Usando PLC-PI pueden realizarse adicionalmente 19 ejercicios más.
  11. El usuario puede realizar otros ejercicios diseñados por él mismo.

EQUIPOS SIMILARES DISPONIBLES
