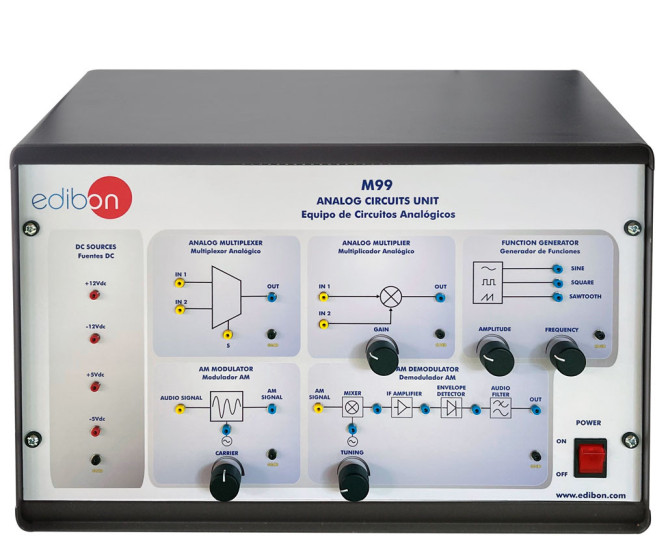

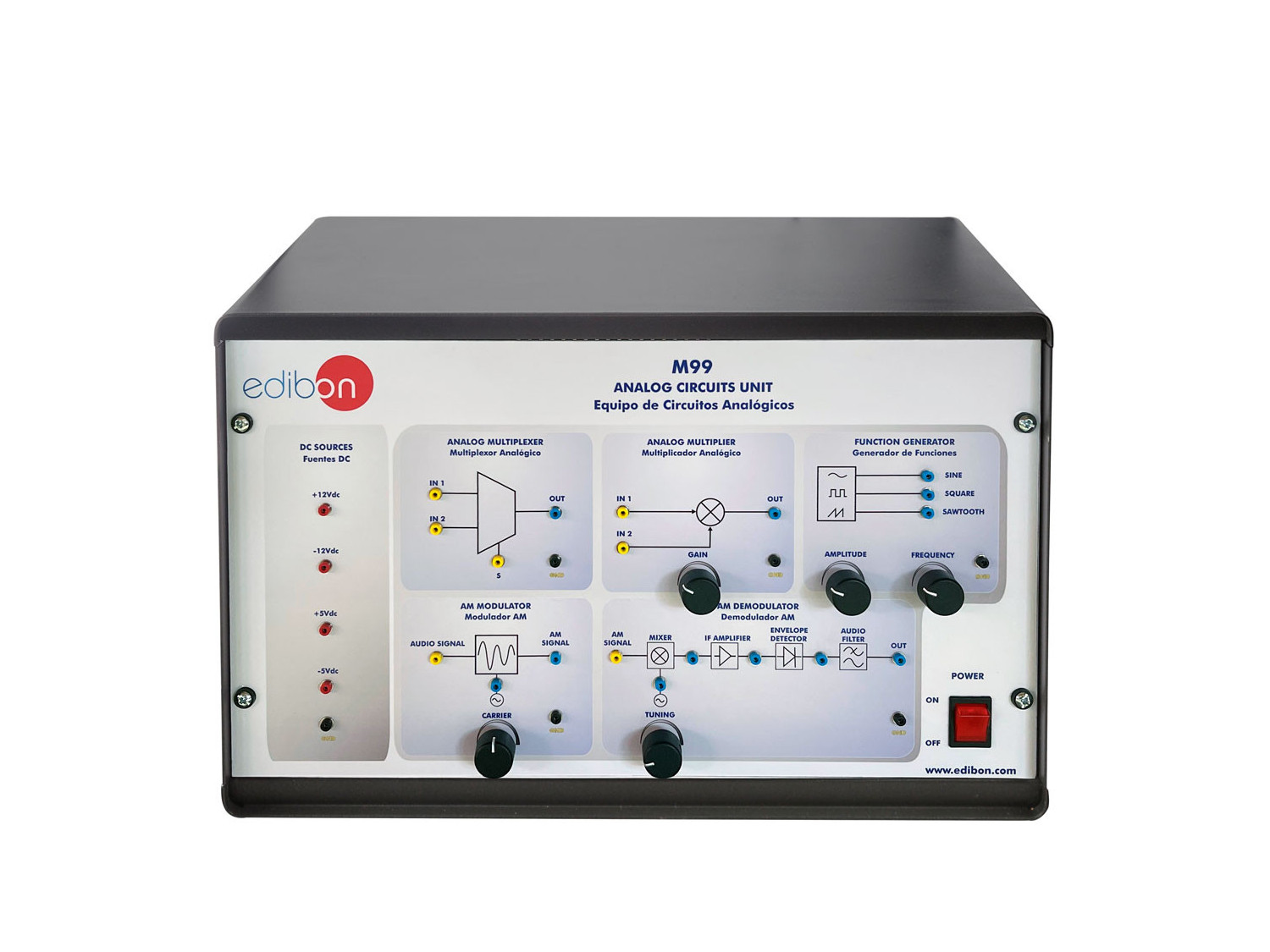

M99 Equipo de Circuitos Analógicos

ANALOG CIRCUITS UNIT - M99

SISTEMAS INNOVADORES

El Equipo de Circuitos Analógicos, "M99", diseñado por EDIBON, permite realizar distintas prácticas relacionadas con la electrónica básica. El equipo tiene diferentes partes: multiplexor analógico, multiplicador analógico, generador de funciones, modulador AM y demodulador AM.

Ver descripción general

NOTICIAS RELACIONADAS

Descripción General

El Equipo de Circuitos Analógicos, "M99", diseñado por EDIBON, permite realizar distintas prácticas relacionadas con la electrónica básica. El equipo tiene diferentes partes: multiplexor analógico, multiplicador analógico, generador de funciones, modulador AM y demodulador AM.

El equipo "M99" está compuesto principalmente por:

  • Multiplexor Analógico. Permite al usuario seleccionar entre dos señales analógicas IN1 y IN2. Hay una señal de control digital S para seleccionar la señal de entrada.
  • Multiplicador Analógico. Incluye un potenciómetro para controlar la ganancia del multiplicador.
  • Generador de Funciones. Permite al usuario generar tres tipos diferentes de ondas: sinusoidales, cuadradas y de diente de sierra. La frecuencia y amplitud de las señales se puede ajustar mediante los potenciómetros.
  • Modulador AM. Permite al usuario generar una señal AM. La frecuencia de la señal portadora se puede seleccionar mediante el potenciómetro. La señal portadora se puede observar utilizando el terminal azul.
  • Demodulador AM. Permite al usuario desmodular una señal AM. El demodulador se divide en bloques diferentes: mezclador, amplificador IF, detector de envolvente y filtro de audio. La frecuencia del oscilador local generada para la sintonización se puede seleccionar mediante el potenciómetro. Todas las salidas de estos bloques se pueden observar mediante los terminales azules.

El equipo se suministra con un conjunto de prácticas a través de las cuales el usuario comprenderá cómo se trabaja con distintos circuitos electrónicos.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Multiplexación por división de tiempo (TDM).
  2. Multiplicación de señales analógicas.
  3. Modulación de amplitud.
  4. Demodulación de amplitud.
