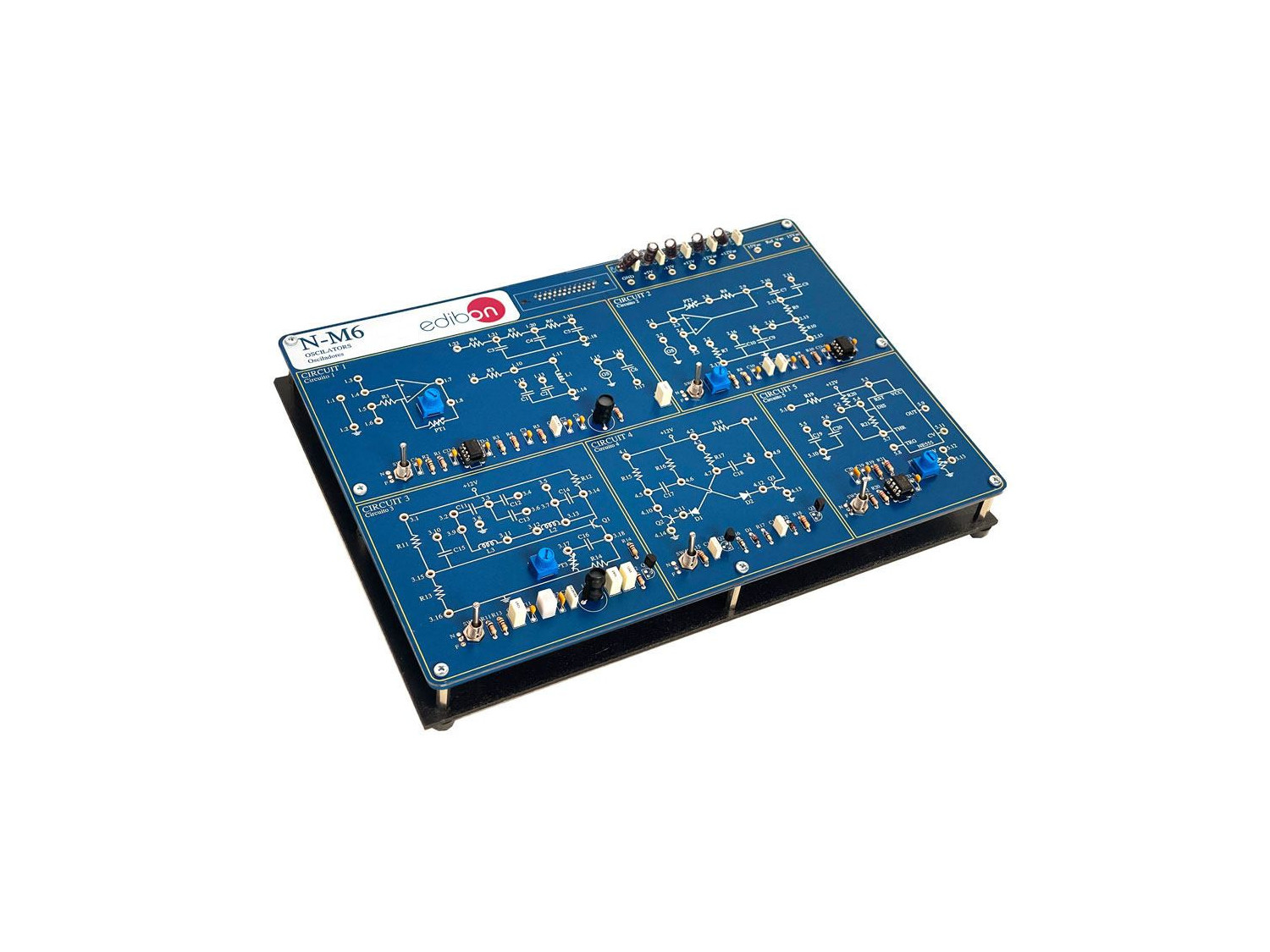

N-M6 Módulo de Osciladores
SISTEMAS INNOVADORES
Con el Módulo de Osciladores, "N-M6", de EDIBON, pueden estudiarse los diferentes osciladores: de red RC y LC, puente de Wein, Colpitts, Hartley y el multivibrado astable.
Expansiones
NOTICIAS RELACIONADAS
Descripción General
El funcionamiento de los osciladores suele ser muy similar en todos ellos: el circuito oscilante produce una oscilación, después el amplificador la aumenta y por último la red de realimentación toma una parte de la energía del circuito oscilante y la introduce de nuevo en la entrada produciendo una realimentación positiva.
En definitiva, el oscilador es una etapa electrónica que, siendo alimentada con una tensión continua produce a su salida una señal periódica, que puede ser aproximadamente sinusoidal, o cuadrada, o de diente de sierra, triangular, etc. La esencia del oscilador es "crear" una señal periódica por sí misma, sin que haya que aplicarle ninguna señal a la entrada.

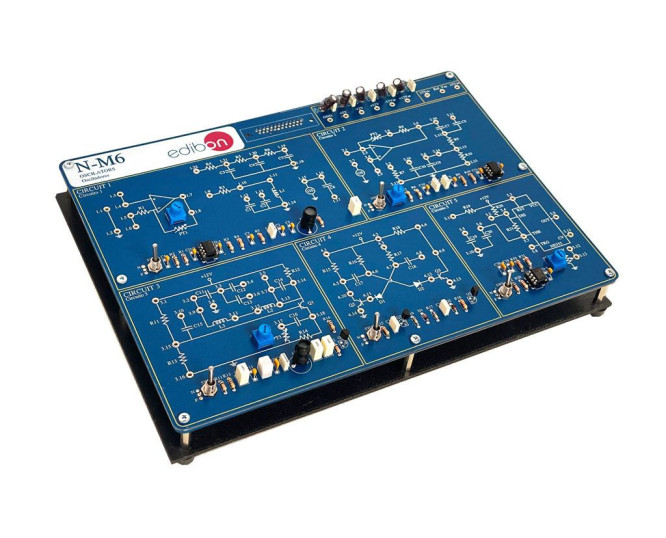

Con el Módulo de Osciladores, "N-M6", de EDIBON, pueden estudiarse los diferentes osciladores: de red RC y LC, puente de Wein, Colpitts, Hartley y el multivibrado astable.
Además, en la mayoría de los circuitos de estudio pueden simularse fallos. El alumno debe investigar qué está ocurriendo en el circuito y por qué no funciona correctamente. Estas simulaciones de fallos pueden ser de varios tipos desde componentes estropeados hasta un hipotético montaje incorrecto del circuito.
EJERCICIOS Y PRÁCTICAS GUIADAS
EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL
Osciladores. Redes RC y LC:
- Oscilador de red RC.
- Oscilador de red LC.
- Estudio de fallos en los osciladores de red RC y LC.
- Ejercicios teórico/prácticos.
Oscilador de Puente de Wien:
- Puente de Wien.
- Estudio de fallos en el oscilador de puente de Wein.
- Ejercicios teórico/prácticos.
Oscilador de Colpitts. Oscilador de Hartley:
- Oscilador de Colpitts.
- Oscilador de Hartley.
- Estudio de fallos en el oscilador de Colpitts.
- Ejercicios teórico/prácticos.
Multivibrador astable:
- Multivibrador astable.
- Estudio de fallos en un multivibrador astable.
- Ejercicios teórico/prácticos.
Temporizador 555:
- Multivibrador astable.
- Estudio de fallos en el temporizador 555.
- Ejercicios teórico/prácticos.
MÁS EJERCICIOS PRÁCTICOS QUE PUEDEN REALIZARSE CON ESTE EQUIPO
- El usuario puede realizar otros ejercicios diseñados por él mismo.
EQUIPOS COMPLEMENTARIOS
14.2.1.6.- ELECTRÓNICA DE POTENCIA
LIEBA
Sistema flexible y modular, que permite el aprendizaje de electrónica básica, electricidad básica y teoría de circuitos.Con este método de trabajo se obtiene la ventaja de que cada alumno va marcando su propio ritmo de trabajo, sin retrasar, o...
14.2.1.2.- ELECTRÓNICA ANALÓGICA

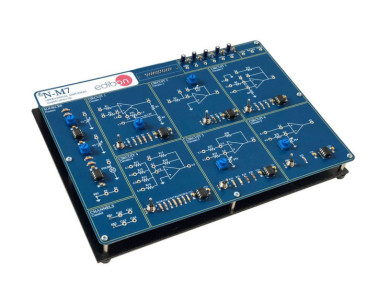

N-M7
