N-M8 Módulo de Filtros
SISTEMAS INNOVADORES

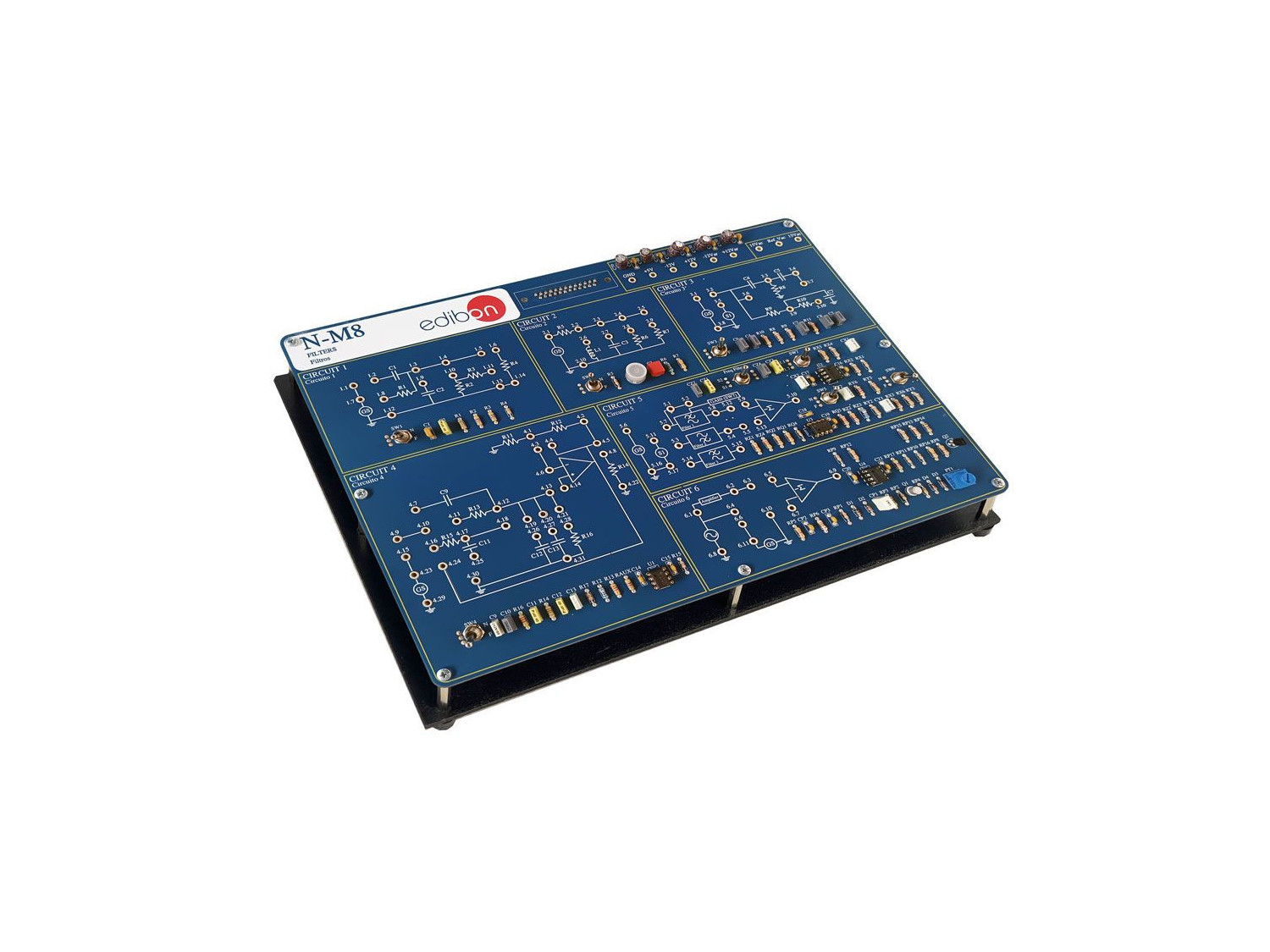

Con el Módulo de Filtros, "N-M8", de EDIBON, pueden estudiarse los diferentes tipos de filtros: RC y LC, en configuración tipo "T", filtros activos y además estudiar asociaciones de unos y otros para así poder realizar prácticas con filtros más complejos, para obtener otros filtros con unas determinadas características deseadas (filtro paso bajo, paso-alto, paso-banda y banda eliminada).
Expansiones
NOTICIAS RELACIONADAS
Descripción General
Un filtro electrónico es un elemento que deja pasar señales eléctricas a través de él, a una cierta frecuencia o rangos de frecuencia mientras previene el paso de otras, pudiendo modificar tanto su amplitud como su fase. Es un dispositivo que separa, pasa o suprime un grupo de señales de una mezcla de señales.
Los filtros son sistemas de dos puertos, uno de entrada y otro de salida, que funcionan en el dominio de la frecuencia. Su operación se basa en bloquear señales en términos de su contenido espectral, dejando pasar señales cuya frecuencia se encuentra dentro de cierto rango conocido como banda de paso y rechazando aquellas señales fuera de este rango, conocido como banda de rechazo. Un filtro trabaja sobre señales de entrada produciendo una señal de salida cuyo contenido espectral depende del tipo de filtro.
Un filtro de frecuencia es un circuito que utiliza componentes eléctricos y/o electrónicos para poder atenuar, corregir o rechazar un rango de frecuencias dentro de cualquier tipo de señal. Este rango pude ser distinto en cada ocasión ya que los filtros son muy flexibles y existen diferentes tipos.

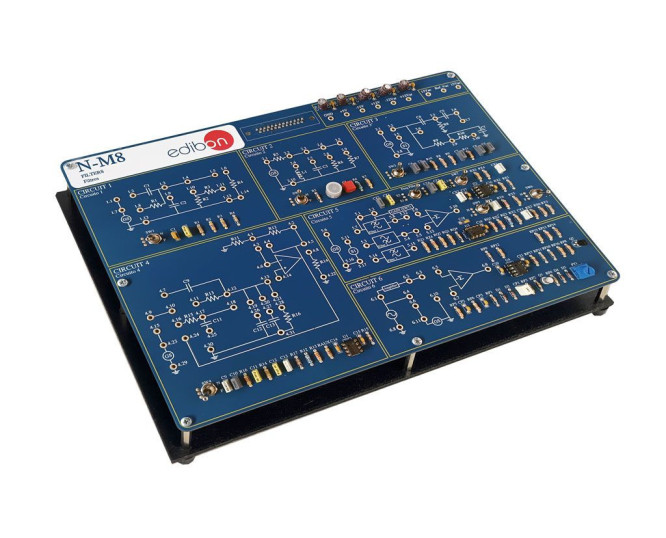

Con el Módulo de Filtros, "N-M8", de EDIBON, pueden estudiarse los diferentes tipos de filtros: RC y LC, en configuración tipo "T", filtros activos y además estudiar asociaciones de unos y otros para así poder realizar prácticas con filtros más complejos, para obtener otros filtros con unas determinadas características deseadas (filtro paso bajo, paso-alto, paso-banda y banda eliminada).
Además, en la mayoría de los circuitos de estudio pueden simularse fallos. El alumno debe investigar qué está ocurriendo en el circuito y por qué no funciona correctamente. Estas simulaciones de fallos pueden ser de varios tipos desde componentes estropeados hasta un hipotético montaje incorrecto del circuito.
EJERCICIOS Y PRÁCTICAS GUIADAS
EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL
Respuesta de los Filtros RC y LC:
- Respuesta en frecuencia.
- Filtro paso-bajo.
- Filtro paso-alto.
- Circuito LC.
- Estudio de error en filtro de paso bajo.
- Estudio de error en filtro de paso alto.
- Ejercicios teórico/prácticos.
Filtro en configuración T:
- Filtro en doble puente en T.
- Circuito generador de la señal.
- Estudio de fallos en filtros RC con doble T.
- Ejercicios teórico/prácticos.
Active filters:
- Filtro de paso bajo con carga.
- Filtro paso bajo con amplificador operacional.
- Filtro paso alto con carga.
- Filtro paso alto con amplificador operacional.
- La atenuación es acumulativa.
- Uso del amplificador operacional.
- Estudio de fallos en filtros.
- Ejercicios teórico/prácticos.
Asociación de filtros:
- Comportamiento del filtro.
- Filtro de una señal distorsionada.
- Filtro en cascada, filtro paso bajo y filtro paso alto.
- Filtros en paralelo.
- Estudio de error en filtros.
- Ejercicios teórico/prácticos.
MÁS EJERCICIOS PRÁCTICOS QUE PUEDEN REALIZARSE CON ESTE EQUIPO
- Filtro paso-banda y banda-eliminada.
- El usuario puede realizar otros ejercicios diseñados por él mismo.
