El Caudalímetro Tipo Vortex, "FME30/I", diseñado por EDIBON, permite realizar estudios y experimentos de diferentes métodos de medida de caudales volumétricos y másicos, así como la comparación de los métodos continuos y discontinuos.
Expansiones
NOTICIAS RELACIONADAS
Descripción General

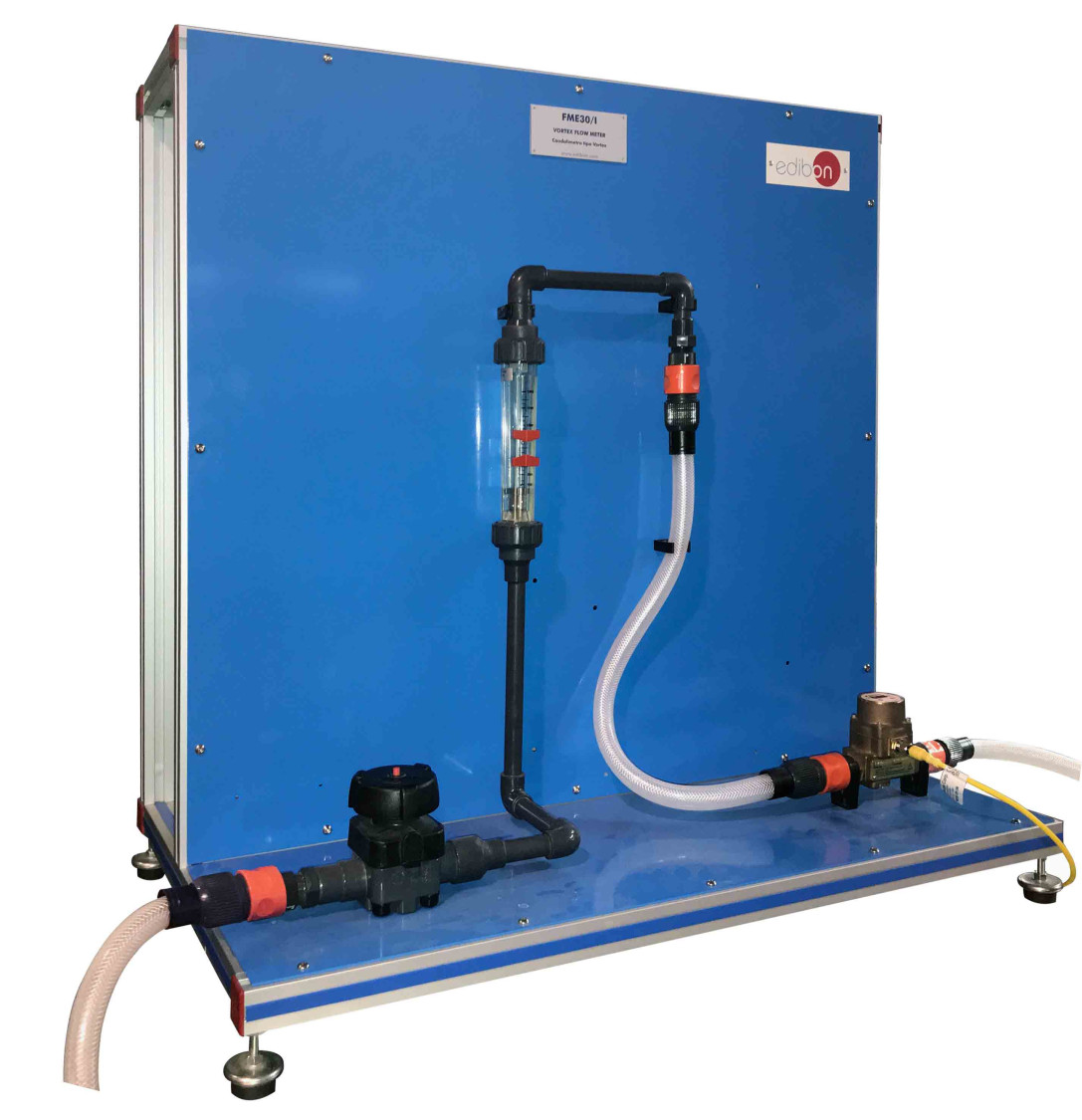

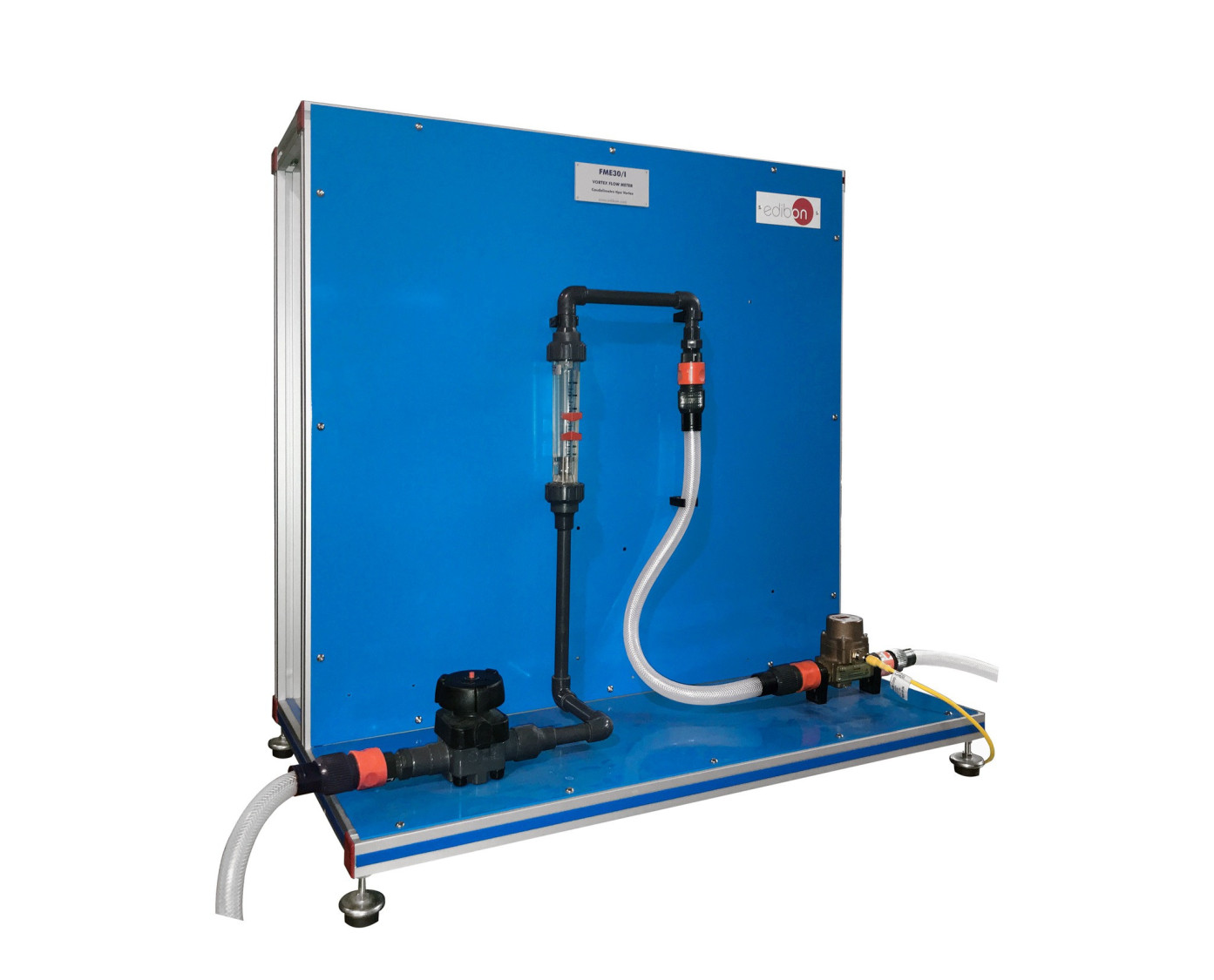

El Caudalímetro Tipo Vortex, "FME30/I", diseñado por EDIBON, permite realizar estudios y experimentos de diferentes métodos de medida de caudales volumétricos y másicos, así como la comparación de los métodos continuos y discontinuos.
Este equipo dispone de dos métodos continuos y de dos métodos discontinuos para la realización de los experimentos.
Dentro de los métodos continuos se incluyen un caudalímetro de tipo vortex y un caudalímetro de área variable (o rotámetro).
El caudalímetro Vortex incluido es de tipo industrial y en él, el líquido choca con un cuerpo emisor y genera vórtices alternos hacia el emisor. Esto crea una presión en el cuerpo del sensor, que contiene un cristal piezoelectrónico. La frecuencia del sensor es proporcional a la velocidad. El medidor posee una pantalla LED brillante que indica el caudal en litros o galones.
Dentro de los métodos discontinuos se produce la medida del flujo volumétrico y másico. Para la medida másica se emplea una balanza de precisión, para poder realizar una comparación de las medidas.
El agua se puede tomar empleando el Banco Hidráulico (FME00) o desde el Grupo de Alimentación Hidráulica Básico (FME00/B).
EJERCICIOS Y PRÁCTICAS GUIADAS
EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL
- Estudios y experimentos con un caudalímetro tipo vortex industrial.
- Estudios y experimentos con un caudalímetro de área variable.
- Medida volumétrica del caudal.
- Medida másica del caudal.
- Comparación de métodos entre diferentes mediciones de volúmenes y masas.
- Calibración de los caudalímetros.
- Posibilidad de realizar comparativas de los diferentes caudalímetros.
