FME37 Calibrador de Caudalímetros
SISTEMAS INNOVADORES
El Calibrador de Caudalímetros, "FME37", diseñado por EDIBON, permite evaluar la precisión y el funcionamiento de los medidores de caudal más comúnmente utilizados.
NOTICIAS RELACIONADAS
Descripción General

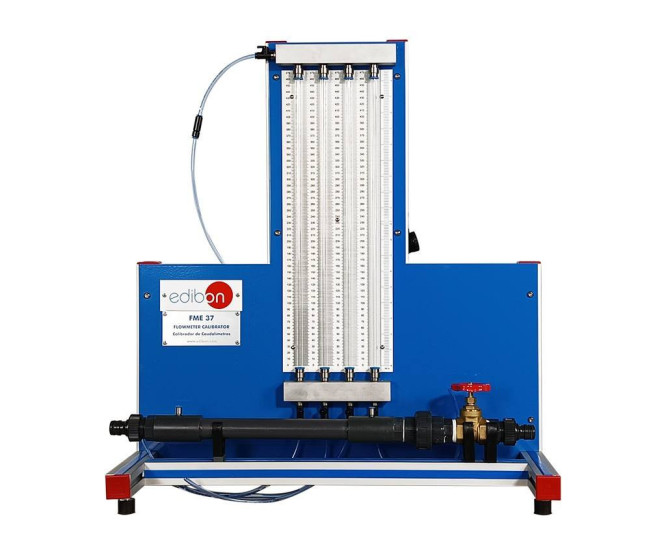

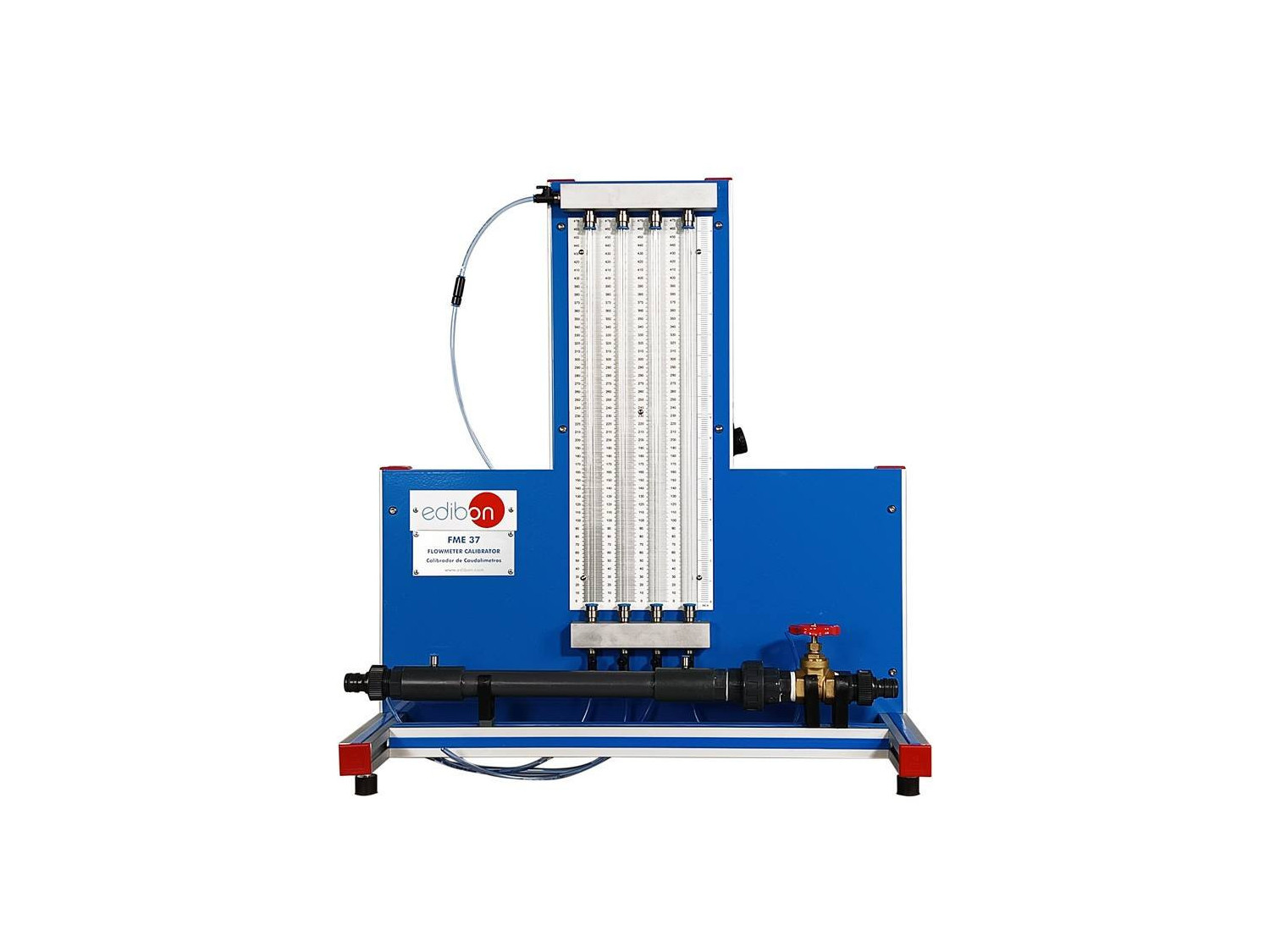

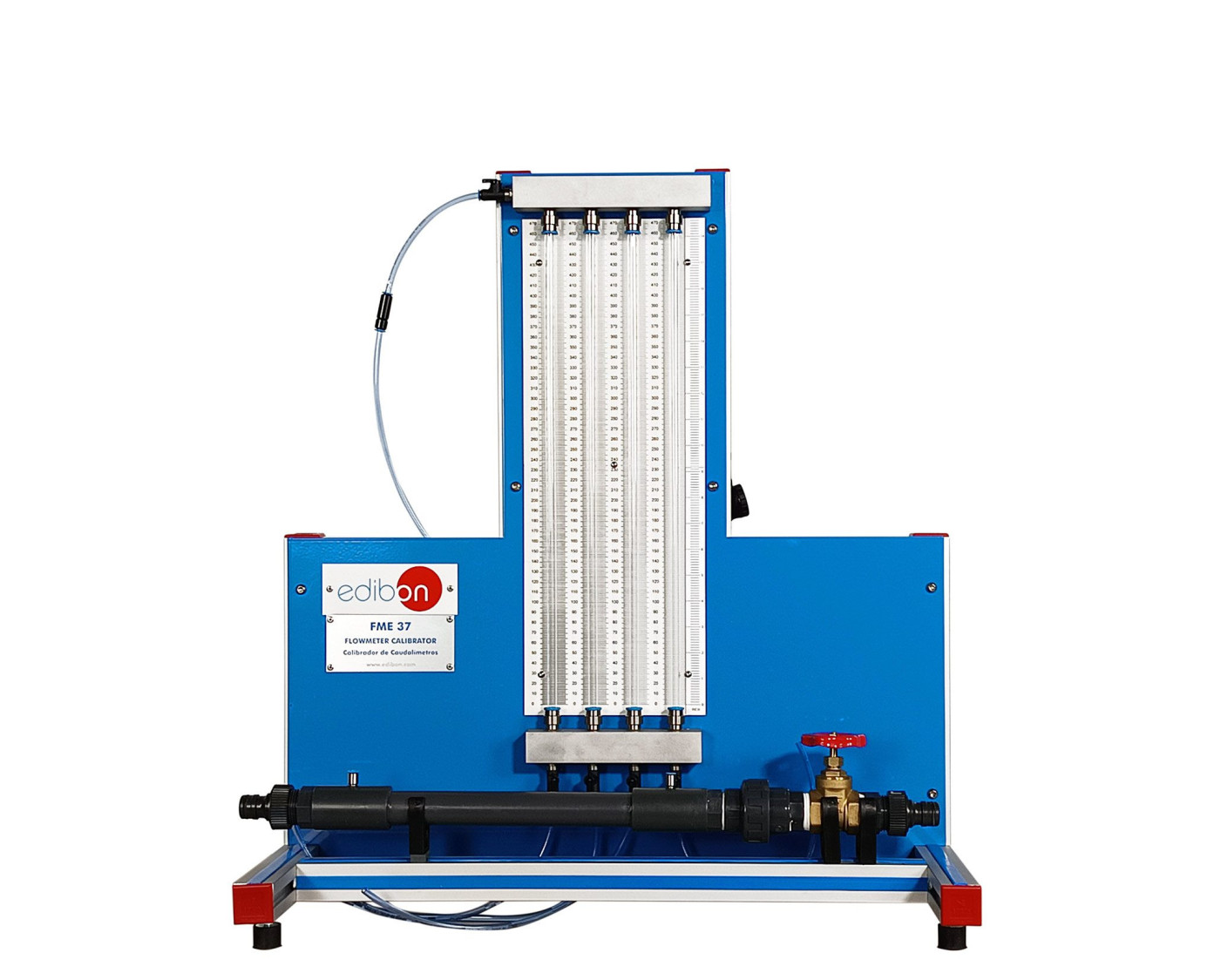

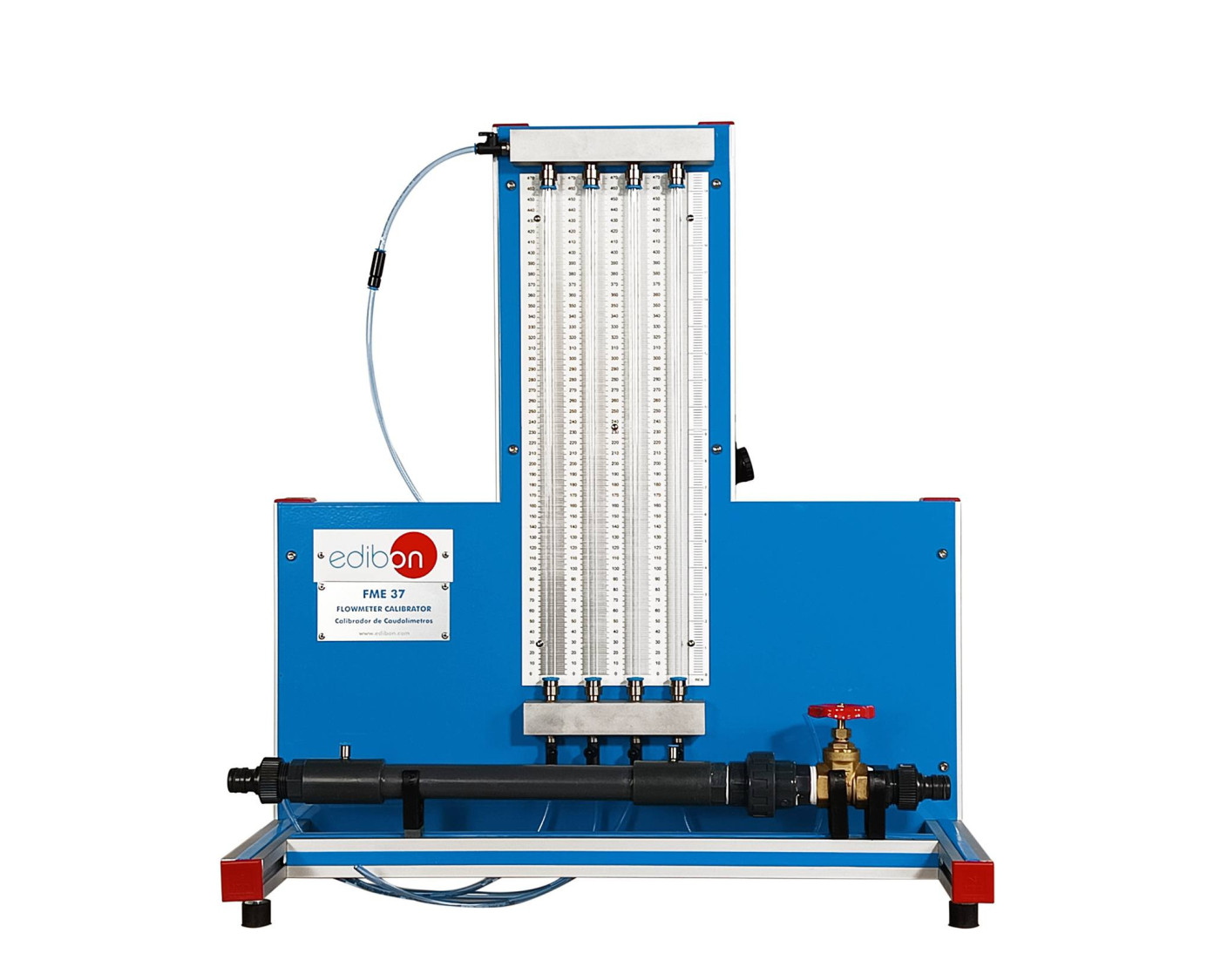

El Calibrador de Caudalímetros, "FME37", diseñado por EDIBON, permite evaluar la precisión y el funcionamiento de los medidores de caudal más comúnmente utilizados. Dispone de un panel de manómetros de cuatro tubos que muestran diferencias de presión en distintos puntos, y conectados a una bomba, los ajustes pueden realizarse fácilmente para una observación y comparación precisa. Además, la parte central del equipo permite a los estudiantes comprender y comparar las pérdidas de presión que pueden ocurrir.
Adicionalmente, pueden añadirse los accesorios diseñados por EDIBON, tales como:
- Tubo de Pitot para FME37, "FME37-A" que permite mostrar el perfil de velocidad en tuberías, facilitando la comprensión de la fricción superficial y la capa límite.
- Tubo de Venturi para FME37, "FME37-B" que permite a los alumnos medir la velocidad del flujo de un fluido en una tubería mediante la reducción gradual del diámetro de la misma, seguido por una expansión gradual.
- Placa de Orificio para FME37, "FME37-C" que permite medir o controlar el flujo de un fluido en una tubería. Este accesorio proporciona una comprensión más profunda de conceptos fundamentales en ingeniería de fluidos, como la relación entre la presión y la velocidad del flujo, la aplicación de la ecuación de Bernoulli, los efectos de la viscosidad y la turbulencia en el flujo, así como los principios de conservación de la energía y la masa.
EJERCICIOS Y PRÁCTICAS GUIADAS
EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL
- Llenado de los tubos manométricos.
- Determinación del error en medidas de caudal empleando una tobera.
- Determinación del factor Cd en la tobera.
- Determinación de pérdida de carga en un tubo liso.
Prácticas que se pueden realizar con los accesorios recomendados:
- Determinación del error en medidas de caudal empleando el Venturímetro.
- Determinación del factor Cd con el FME37-B.
- Determinación de la estrangulación con el FME37-B.
- Determinación del error en medidas de caudal usando la placa de orificio.
- Determinación del factor Cd en la placa de orificio.
- Determinación del área efectiva en una placa de orificio.
- Estudio de la función de un tubo de Pitot estático con el FME37-A.
- Uso de un tubo de Pitot estático con el FME37-A.
- Determinación del perfil de caudal en una tubería.
- Demostración de que el caudal es proporcional a la diferencia entre la presión total y la estática.
- Determinación de errores en medidas de caudal usando el tubo de Pitot como un instrumento de medida.
- Determinación del factor Cd en el tubo de Pitot con el FME37-A.
