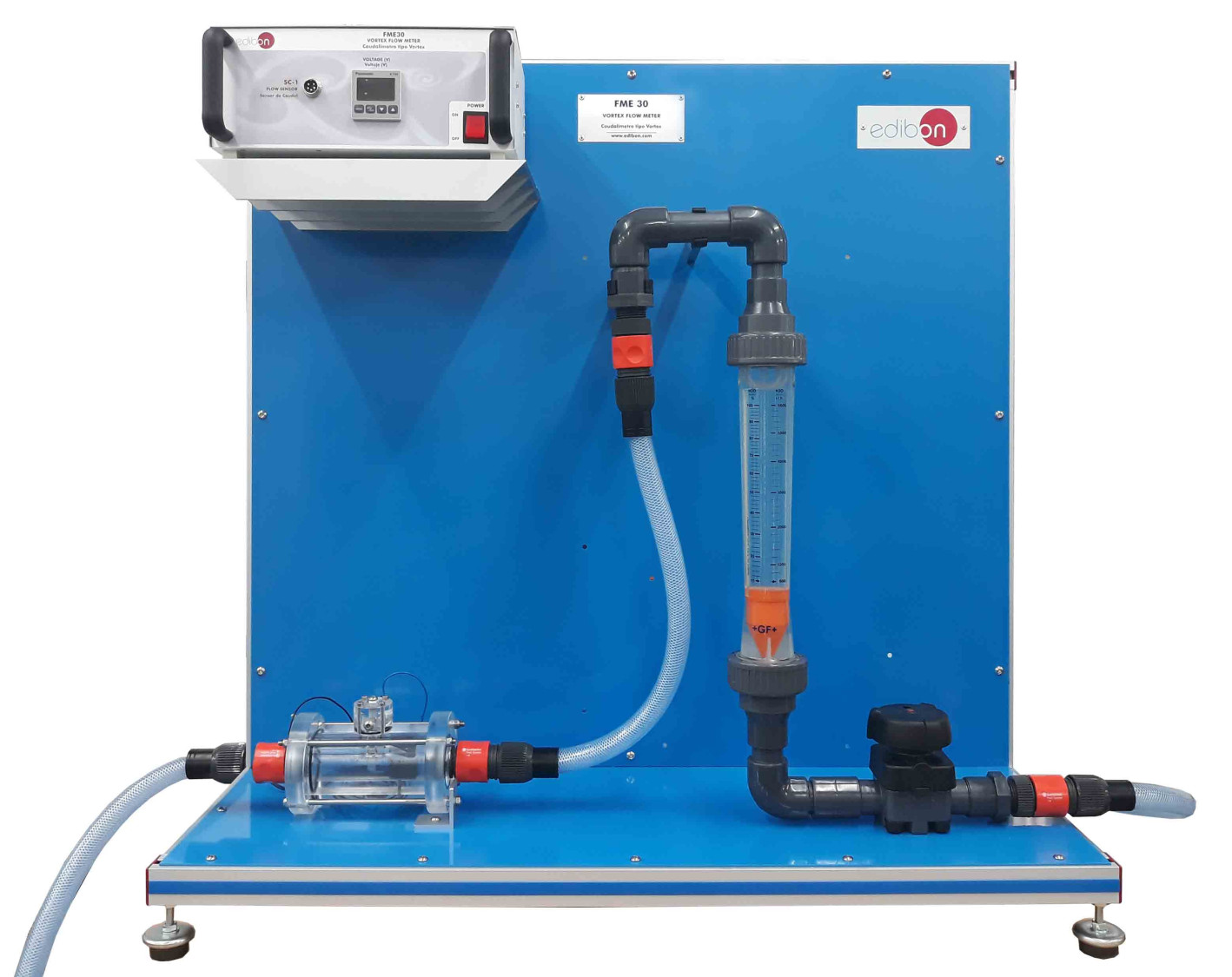

FME30 Caudalímetro Transparente tipo Vortex

TRANSPARENT VORTEX FLOW METER - FME30
TRANSPARENT VORTEX FLOW METER - FME30

SISTEMAS INNOVADORES

El módulo FME30 permite realizar estudios y experimentos de diferentes métodos de medida de caudales volumétricos y másicos, así como la comparación de los métodos continuos y discontinuos.

Ver descripción general

NOTICIAS RELACIONADAS

Descripción General

El módulo FME30 permite realizar estudios y experimentos de diferentes métodos de medida de caudales volumétricos y másicos, así como la comparación de los métodos continuos y discontinuos.

Este módulo dispone de dos métodos continuos y de dos métodos discontinuos para la realización de los experimentos.

Dentro de los métodos continuos se incluyen un caudalímetro de tipo vortex y un caudalímetro de área variable (o rotámetro). En el caudalímetro de vortex se producen una serie de vórtices oscilantes, donde la frecuencia de oscilación es proporcional a la velocidad del caudal.

El caudalímetro Vortex incluido es transparente para poder visualizar su interior y su principio de medición. A través de una consola eléctrica se realiza la medición de voltaje proporcional al número de vórtices producidos.

Dentro de los métodos discontinuos se produce la medida del flujo volumétrico y másico. Para la medida másica se emplea una balanza de precisión, para poder realizar una comparación de las medidas.

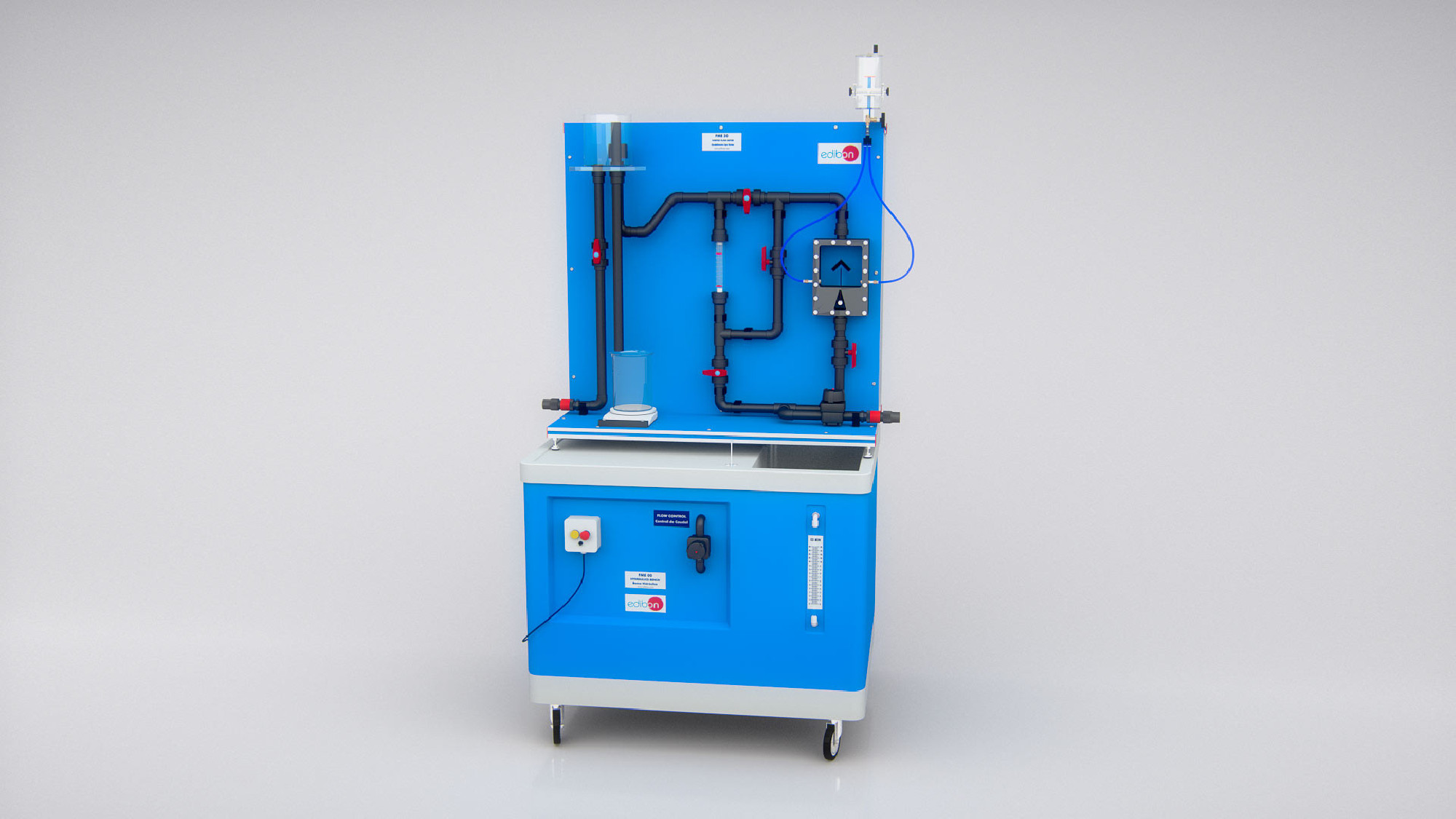

El agua se puede tomar empleando el Banco Hidráulico (FME00) o desde el Grupo de Alimentación Hidráulica Básico (FME00/B).

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Estudios y experimentos con un caudalímetro tipo vortex.
  2. Estudios y experimentos con un caudalímetro de área variable.
  3. Medida volumétrica del caudal.
  4. Medida másica del caudal.
  5. Comparación de métodos entre diferentes mediciones de volúmenes y masas.
  6. Calibración de los caudalímetros.
  7. Posibilidad de realizar comparativas de los diferentes caudalímetros.

ELEMENTOS REQUERIDOS
