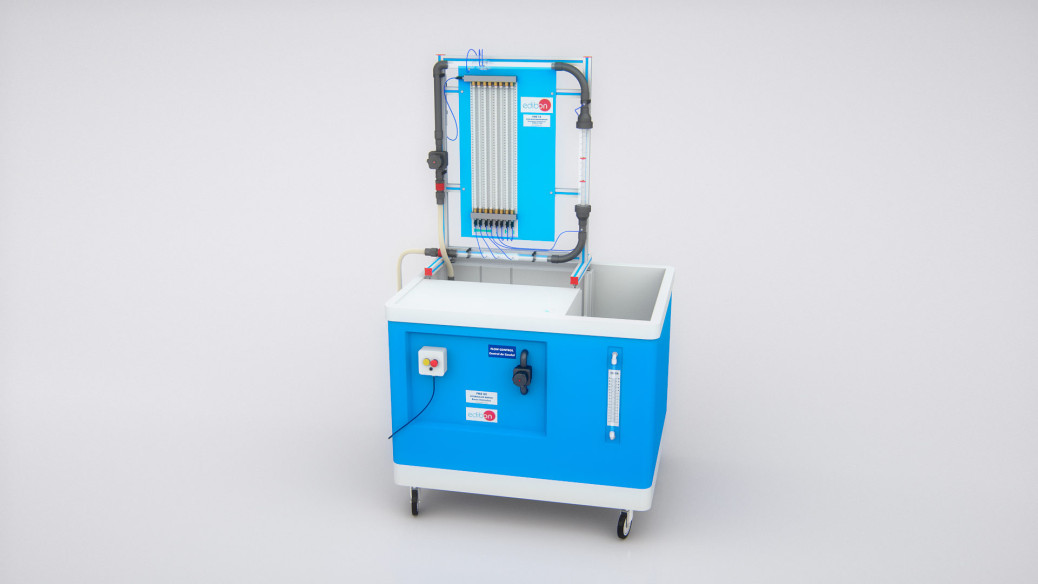

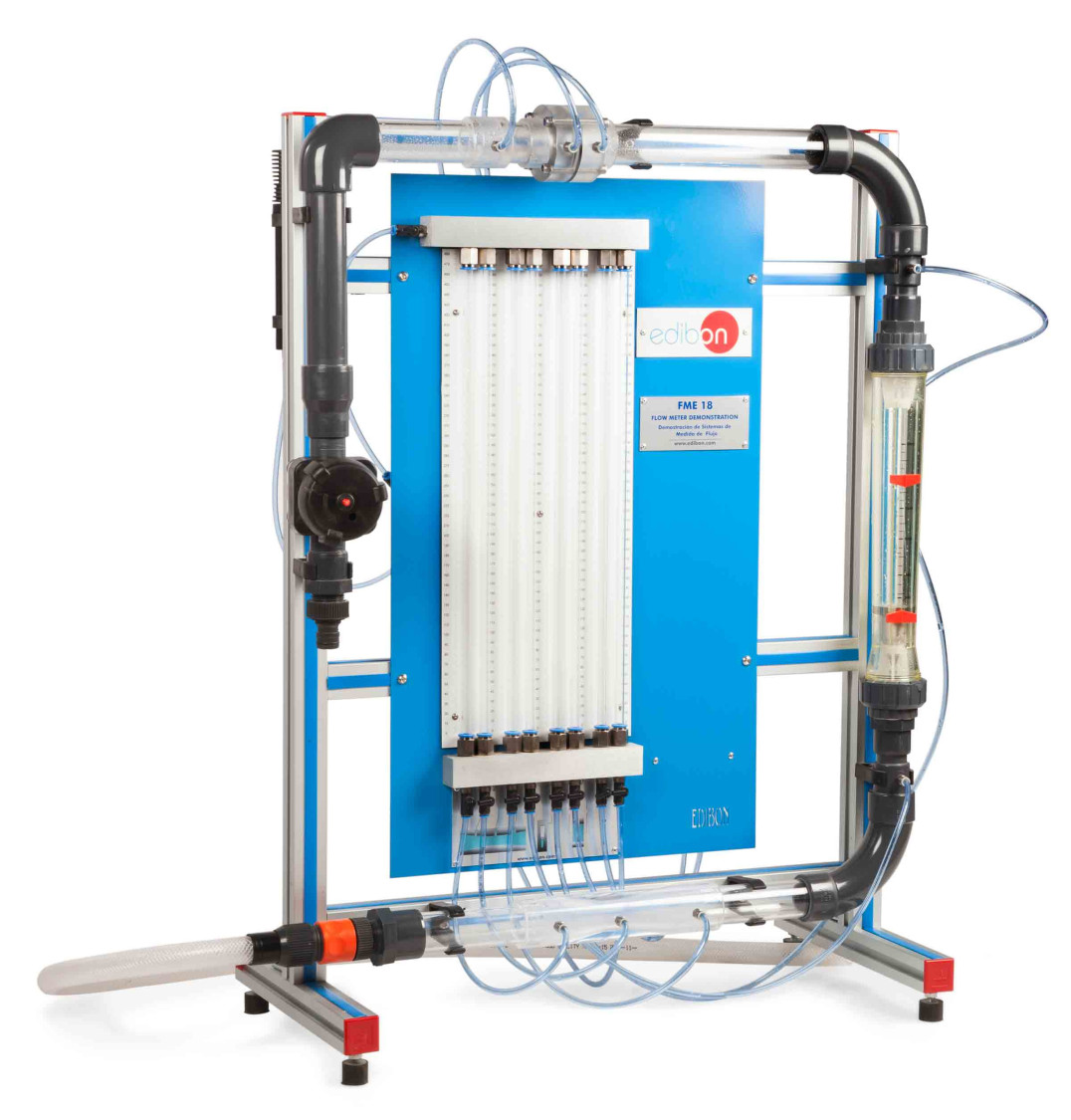

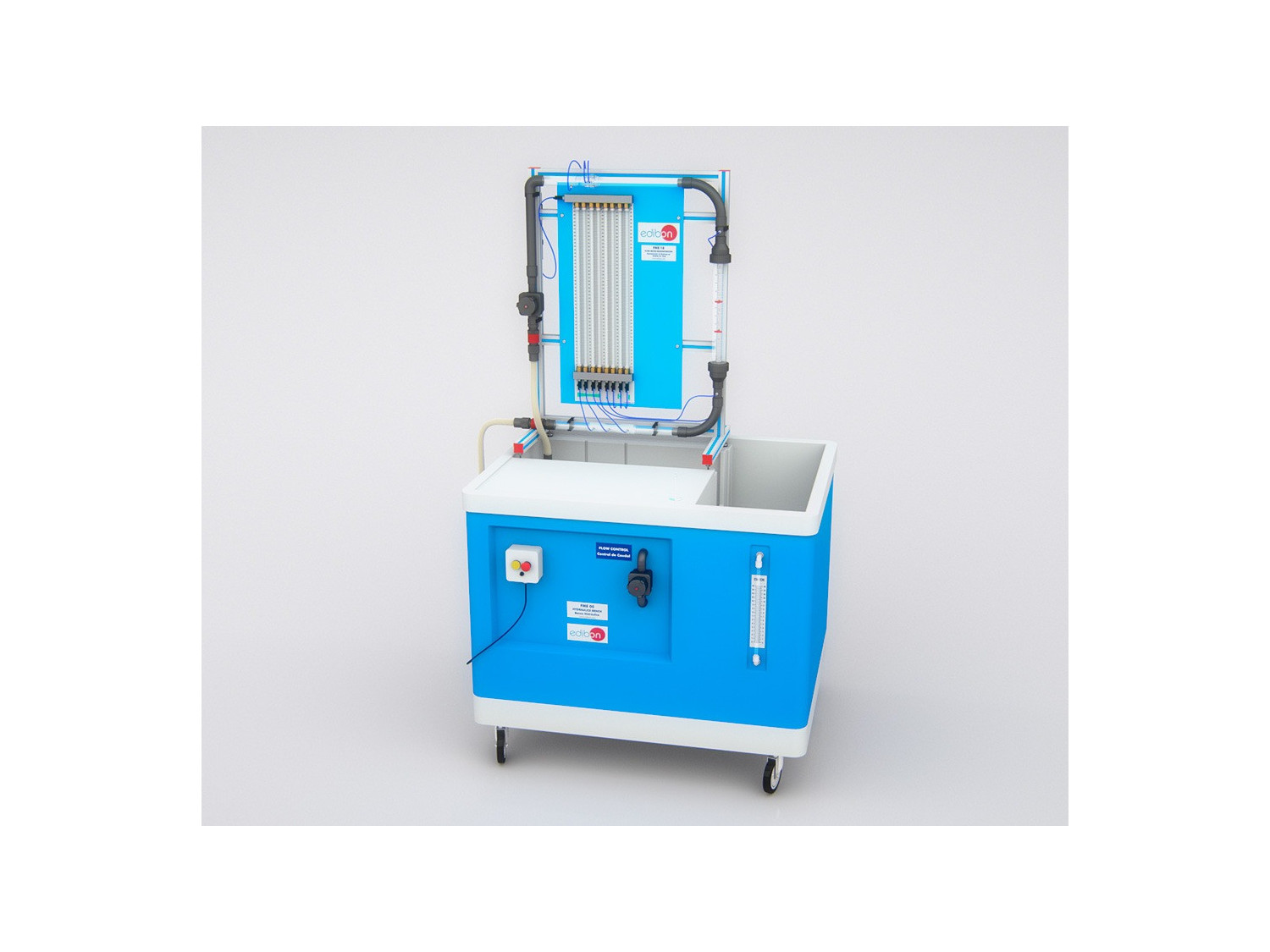

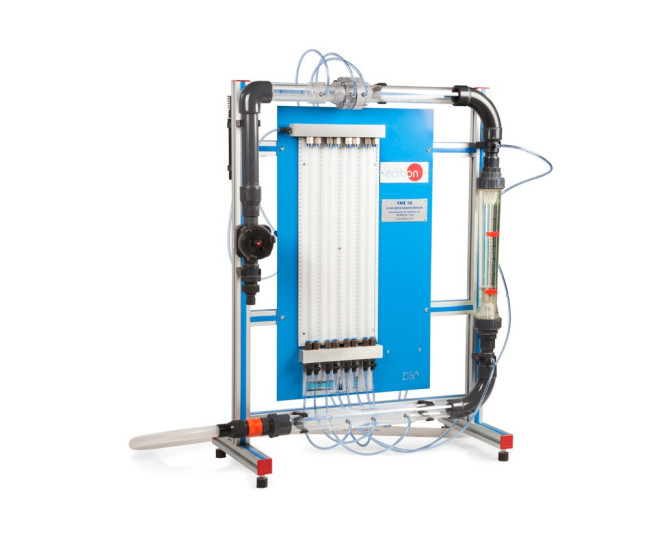

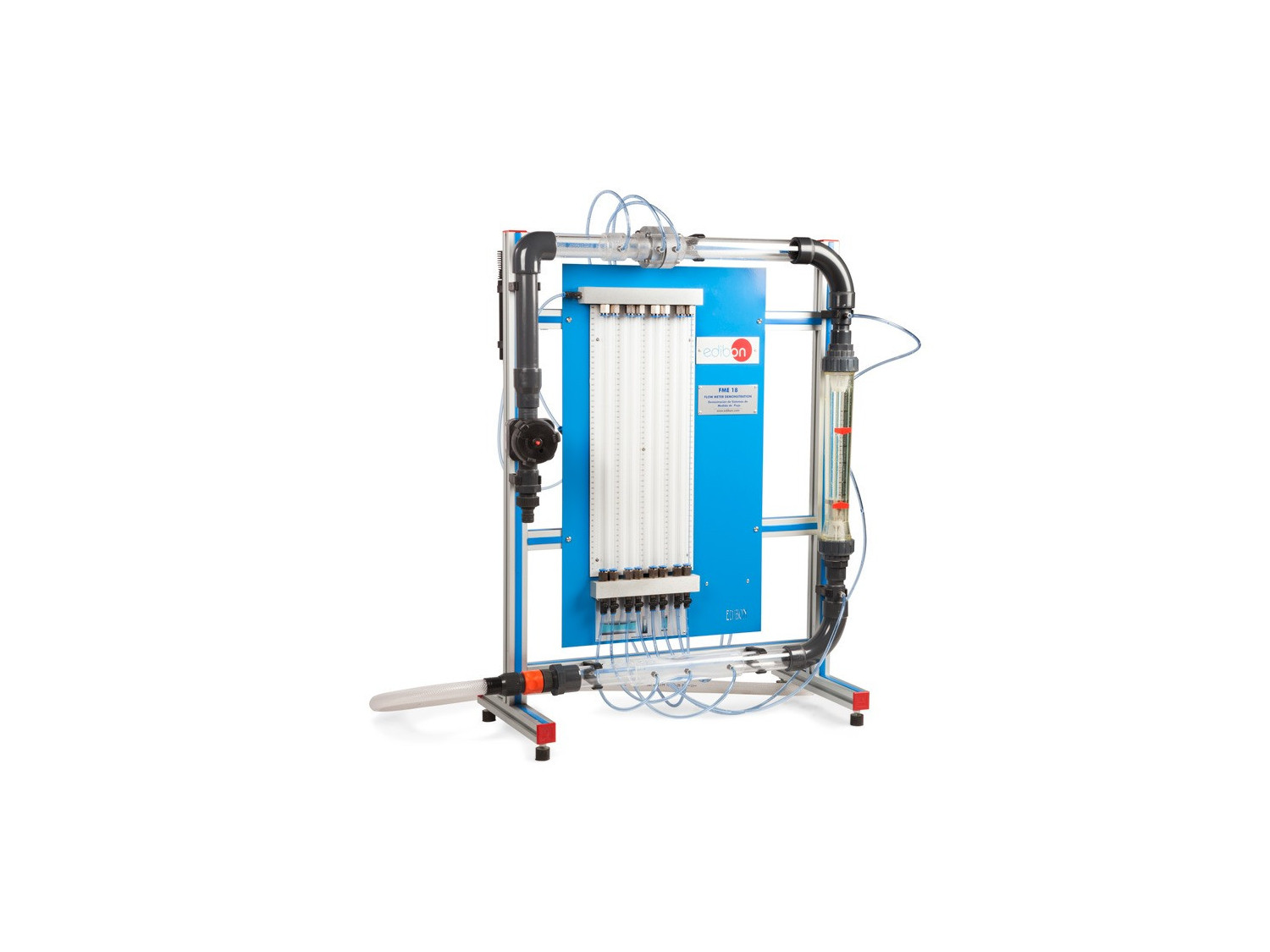

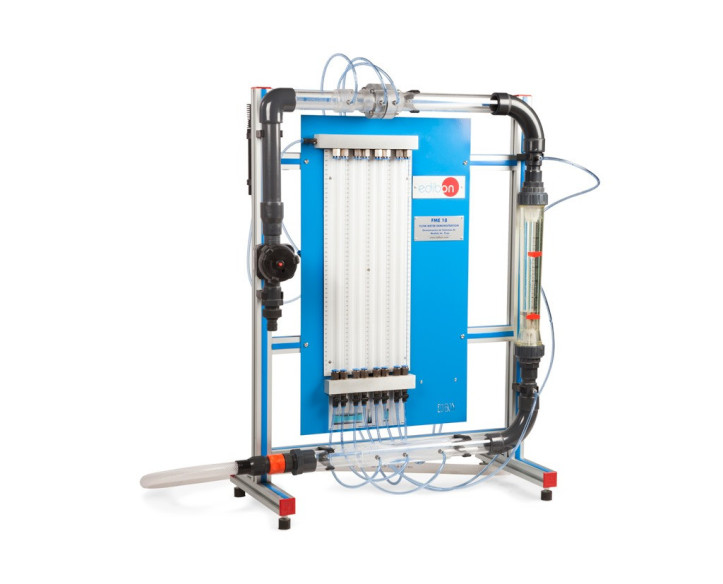

El módulo consiste en un medidor Venturi, un medidor de área variable y una placa de orificio, instalados en una configuración en serie para permitir una comparación directa.

Ver descripción general

NOTICIAS RELACIONADAS

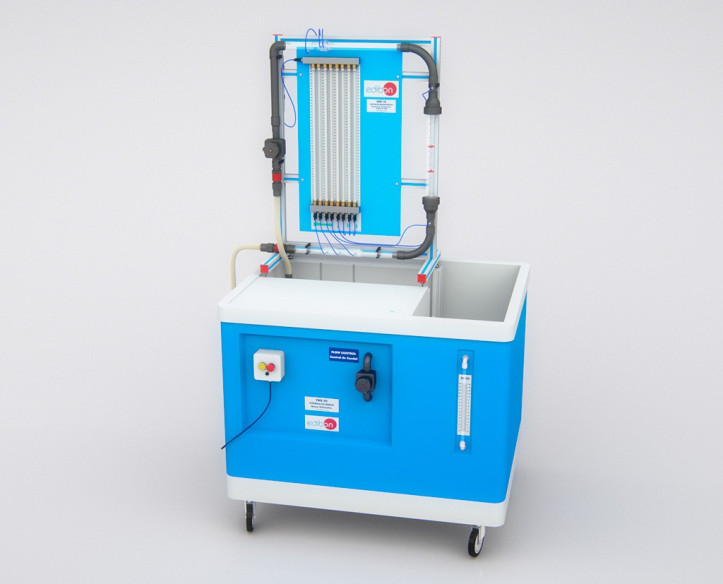

Descripción General

El módulo consiste en un medidor Venturi, un medidor de área variable y una placa de orificio, instalados en una configuración en serie para permitir una comparación directa.

Hay varias tomas de presión conectadas a un panel de ocho tubos.

La válvula de control de caudal permite la variación del índice de caudal a través del circuito y el ajuste en conjunción con la válvula de control del Banco permite que la presión estática del sistema sea variada.

Las tomas de presión del circuito se conectan a un manómetro de ocho tubos, que incorpora una válvula de entrada de aire en la parte superior para facilitar la conexión a la bomba manual.

Esto permite ajustar los niveles en el panel manométrico hasta alcanzar la presión estática deseada.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Llenado de los tubos manométricos.
  2. Determinación del error en medidas de caudal empleando el Venturímetro.
  3. Determinación del factor C en el Venturi.
  4. Determinación de la estrangulación en el Venturi.
  5. Determinación del error en medidas de caudal usando la placa de orificio.
  6. Determinación del factor C en la placa de orificio.
  7. Determinación del área efectiva en una placa de orificio.
  8. Comparación de la pérdidas de la energía en los tres medidores.
  9. Comparación entre el Venturi, la placa de orificio y el medidor de área variable.
