AEL-AE9 Aplicación de Relés de Protección de Flujos de Potencia
SISTEMAS INNOVADORES
La Aplicación de Relés de Protección de Flujos de Potencia, "AEL-AE9", ha sido diseñada por Edibon para el estudio de los dispositivos de protección que se ocupan de la resolución de eventos de red que implican flujo de potencia inverso y alteración del factor de potencia.
NOTICIAS RELACIONADAS
Descripción General
La Aplicación de Relés de Protección de Flujos de Potencia, "AEL-AE9", ha sido diseñada por Edibon para el estudio de los dispositivos de protección que se ocupan de la resolución de eventos de red que implican flujo de potencia inverso y alteración del factor de potencia. Esta aplicación permite al usuario comprender el funcionamiento de los dispositivos de protección durante la detección de un factor de potencia por debajo de los límites establecidos y la detección de un flujo de potencia inverso, así como los incidentes que puedan producirse a raíz de estas circunstancias.

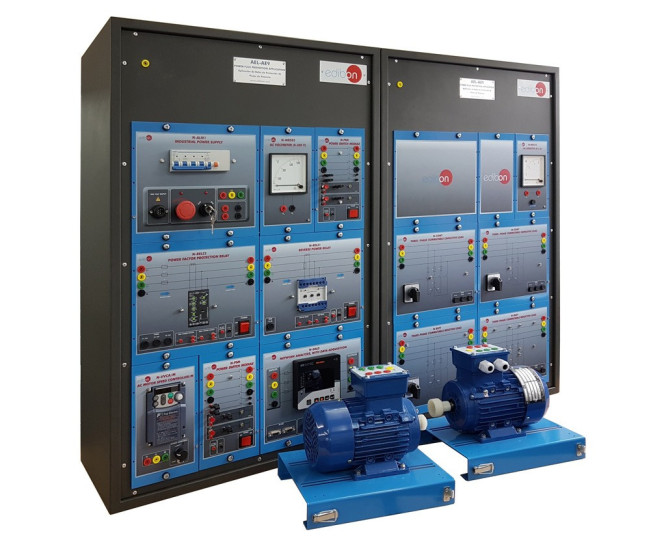

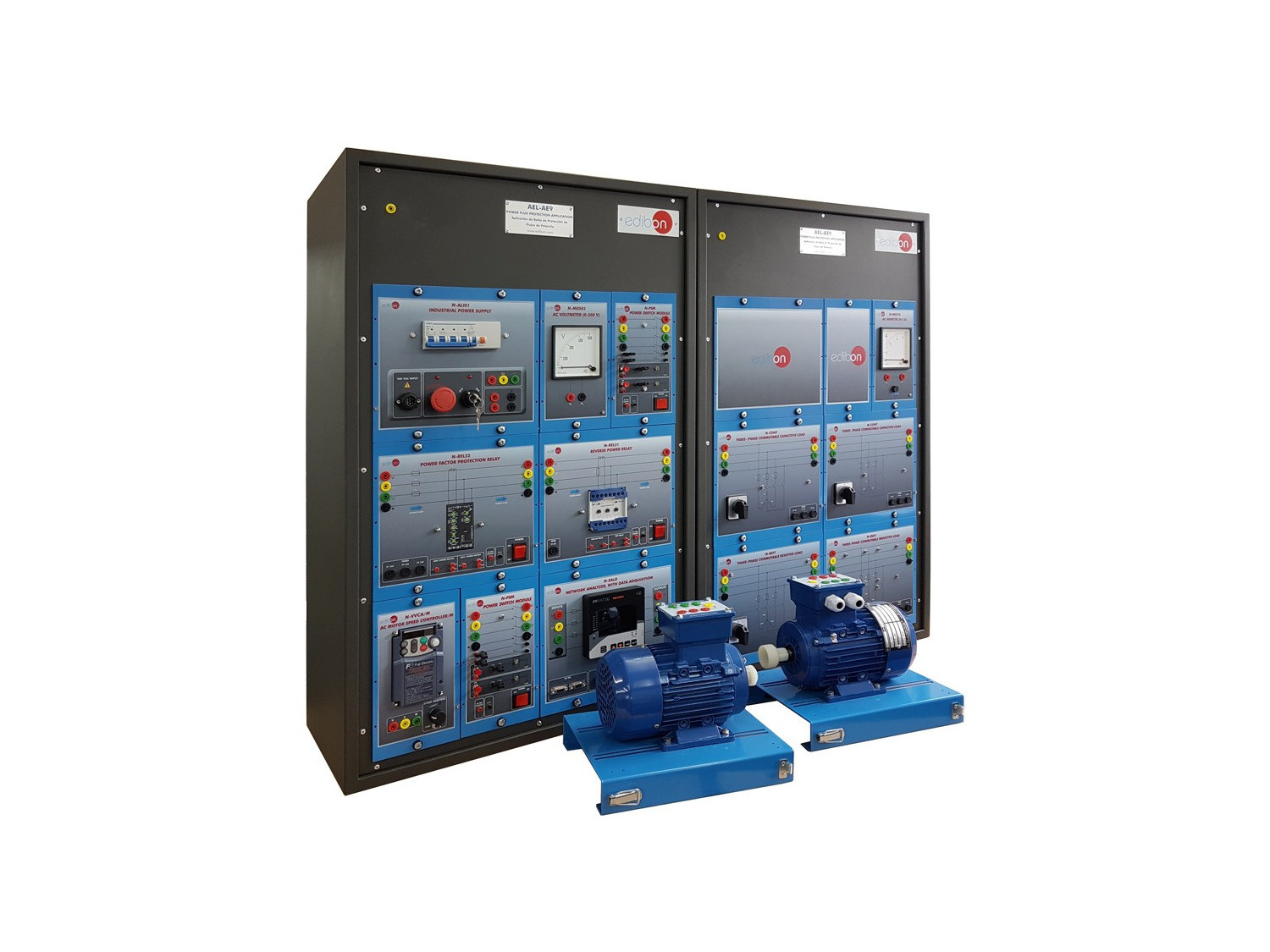

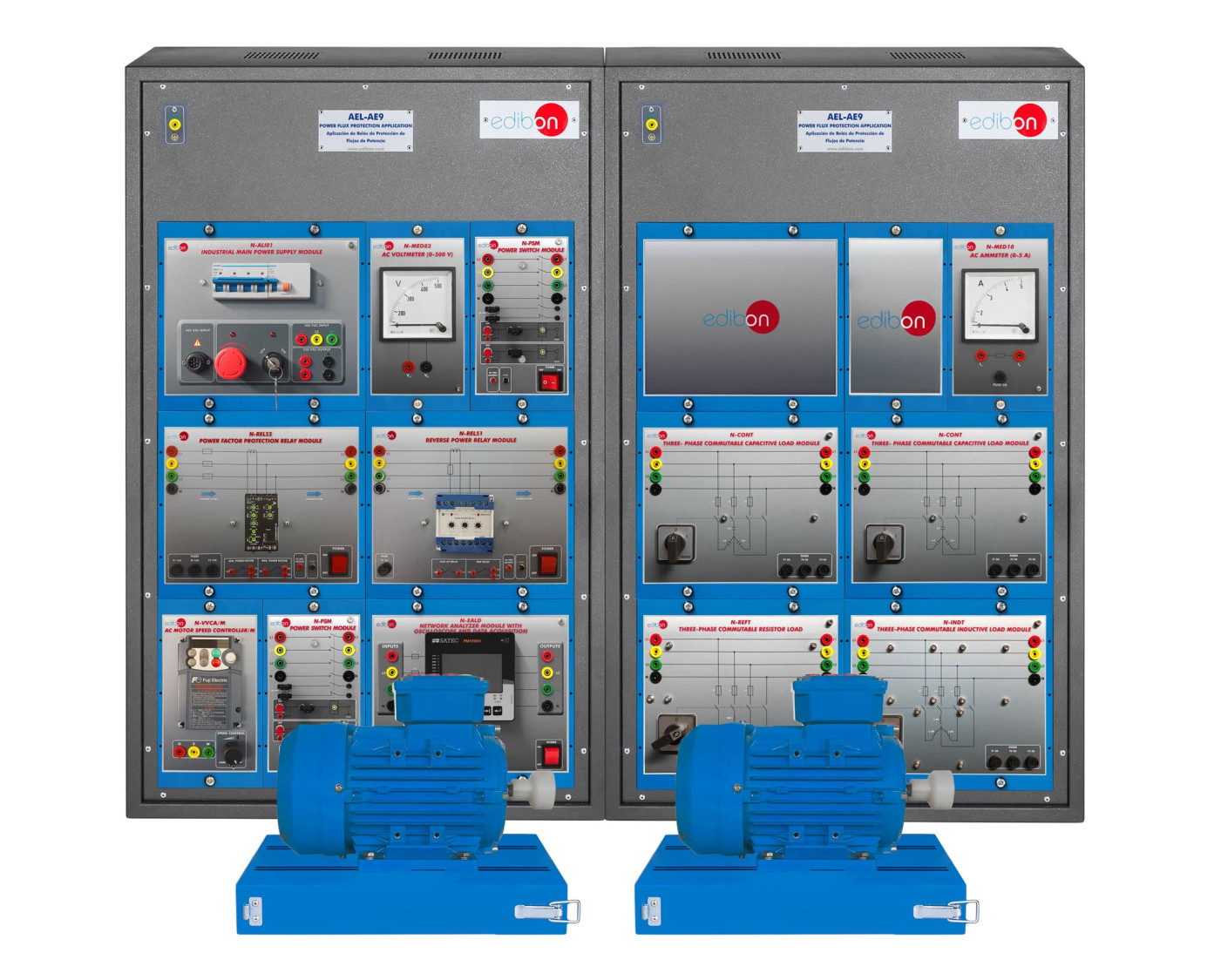

La aplicación "AEL-AE9" consta de un relé de protección de factor de potencia y un relé de protección de flujo de potencia inverso, con su correspondiente interruptor de potencia, para estudiar el funcionamiento de estos dispositivos de protección cuando se detectan estas incidencias en la red. Asimismo se incluyen dos motores asíncronos trifásicos de jaula de ardilla para producir cambios en la dirección del flujo de potencia, creando las condiciones para que los dispositivos de protección actúen.
Uno de los motores funciona como máquina de arrastre y es controlado con un variador de frecuencia. El segundo motor, que funciona como generador, es acoplado al motor principal para la generación de energía eléctrica. También se incorporan medidores analógicos para estudiar el funcionamiento de las máquinas eléctricas. Adicionalmente se incluye un analizador de red que muestra todos los parámetros eléctricos de la red. Finalmente, esta aplicación incluye cargas resistivas, inductivas y capacitivas que provocan diferentes condiciones de consumo para el estudio de la influencia de cada una de ellas sobre el factor de potencia y la respuesta de los correspondientes dispositivos de protección.
EJERCICIOS Y PRÁCTICAS GUIADAS
EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL
- Regulación manual de la velocidad de una máquina eléctrica asíncrona para generar un sobredeslizamiento de la misma y provocar un flujo de potencia inverso. Funcionamiento tanto en modo generador como en modo motor.
- Análisis de potencia activa y reactiva y su influencia en el funcionamiento de los relés de protección para provocar una respuesta de los mismos.
- Ajuste de la protección de potencia inversa.
- Comprobación de la respuesta de la protección de potencia inversa a un flujo de potencia inversa.
- Ajuste de la protección del factor de potencia.
- Comprobación de la respuesta de protección del factor de potencia a un factor de potencia por debajo de los límites establecidos.
- Cálculo del factor de potencia cuando se produce una variación de carga resistiva y consecuente respuesta de la protección del factor de potencia.
- Cálculo del factor de potencia cuando se produce una variación de carga inductiva y consecuente respuesta de la protección del factor de potencia.
- Cálculo del factor de potencia cuando se produce una variación de carga capacitiva y consecuente respuesta de la protección del factor de potencia.
MÁS EJERCICIOS PRÁCTICOS QUE PUEDEN REALIZARSE CON ESTE EQUIPO
Algunas prácticas posibles con el EM-SCADA y el AEL-SERIN/CA-1KW recomendados:
- Cableado y puesta en marcha del servomotor de CA.
- Operaciones de arranque / parada del servomotor.
- Operaciones de control de velocidad.
- Operaciones de control de par.
- Aviso mediante alarmas.
Algunas prácticas posibles en caso de haber adquirido al menos una aplicación de máquinas eléctricas:
- Puesta en marcha de la máquina eléctrica acoplada al servomotor.
- Introducción del par resistente.
- Monitorización de los parámetros eléctricos y mecánicos de la máquina rotativa bajo diferentes condiciones de operación.
- Estudio electrodinámico de la máquina.
- Obtención de curvas características mediante ensayos de frenado controlados manualmente (par-velocidad, par-corriente etc).
Ejercicios prácticos con el software recomendado, "EM-SCADA":
- Monitorización en tiempo real del par.
- Monitorización en tiempo real de la velocidad.
- Monitorización en tiempo real de los valores RMS de corriente y tensión.
- Monitorización en tiempo real de las formas de onda de corriente y tensión.
- Estudio electrodinámico avanzado del motor.
- Ensayo de frenado automático y monitorización en tiempo real de los resultados.
- Obtención de las curvas características de la máquina (parvelocidad, par-corriente etc).
- Almacenamiento y comparación de los resultados obtenidos.
