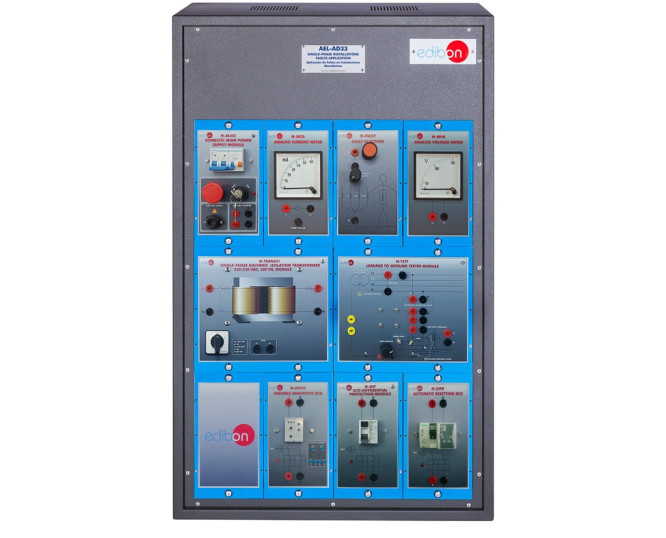

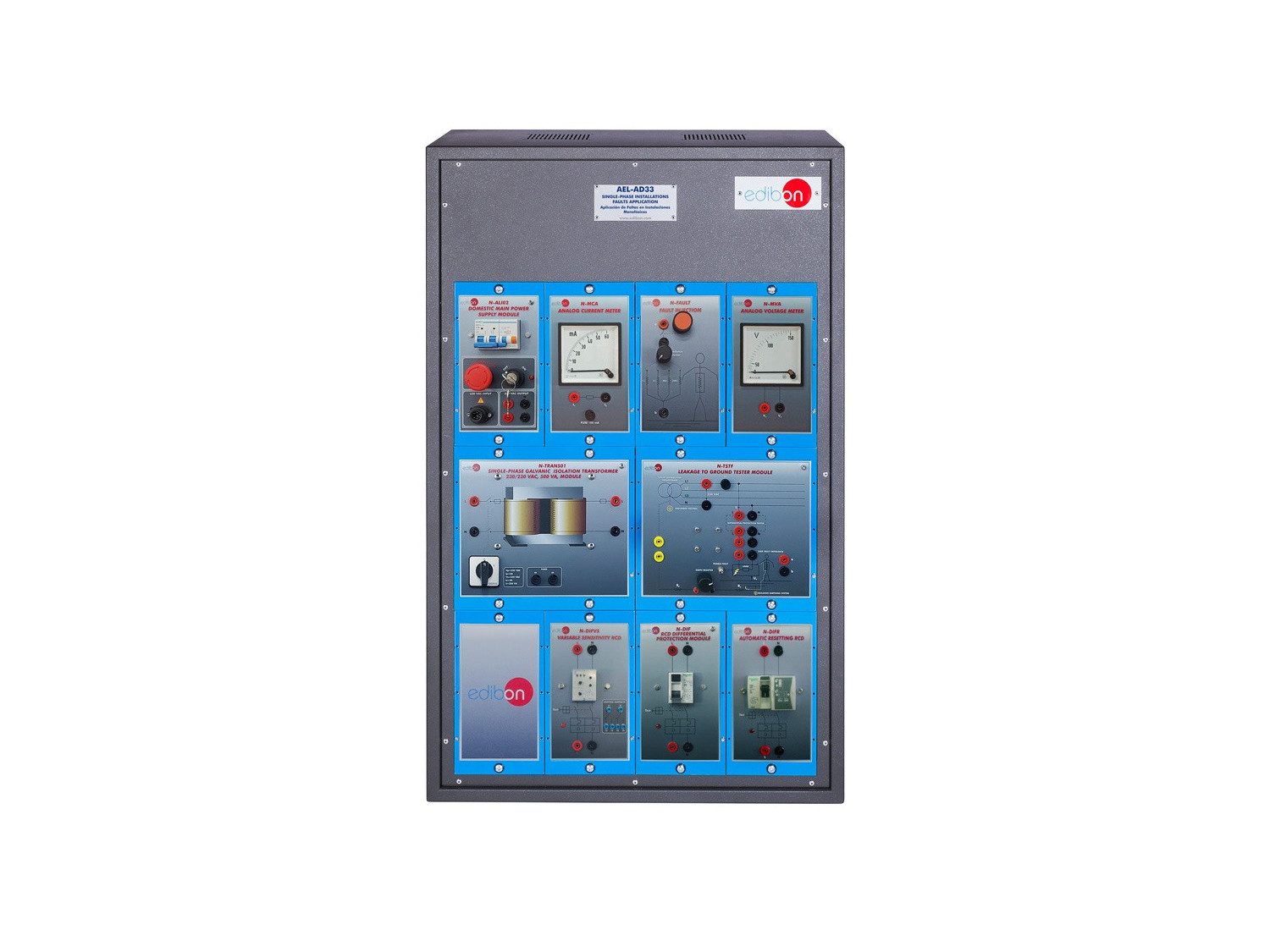

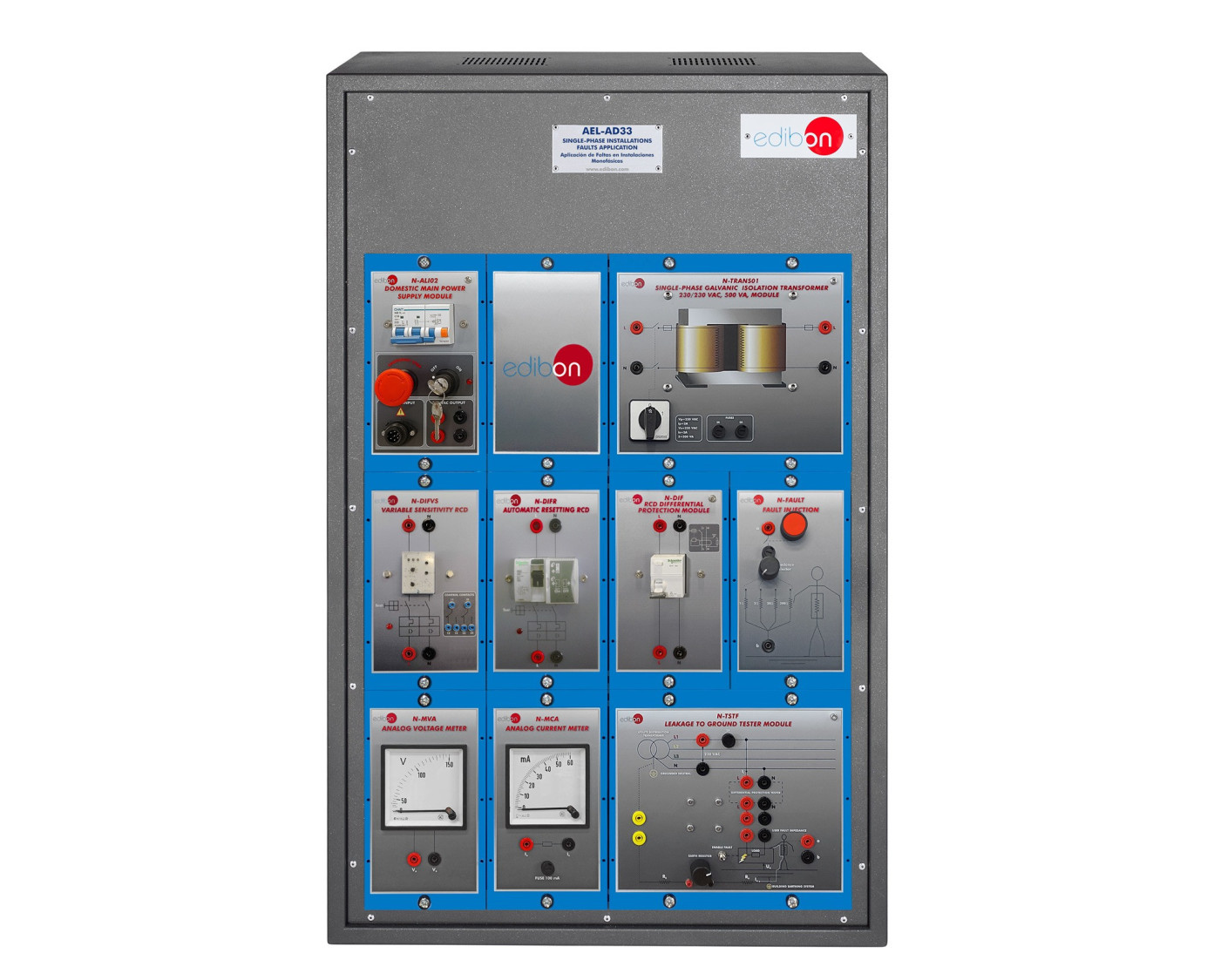

AEL-AD33 Aplicación de Faltas en Instalaciones Monofásicas

SINGLE-PHASE INSTALLATIONS FAULTS APPLICATION - AEL-AD33

SISTEMAS INNOVADORES

La Aplicación de Faltas en Instalaciones Monofásicas, "AEL-AD33", ha sido diseñada para estudiar algunas protecciones pertenecientes a instalaciones domésticas.

Ver descripción general

NOTICIAS RELACIONADAS

Descripción General

En un sistema eléctrico de baja tensión, uno de los objetos a estudiar son las faltas en un sistema monofásico. Cuando ocurre una falta, afecta al resto del sistema eléctrico produciendo un incremento considerable de corriente, el cual afecta a las tensiones del resto de equipos conectados en la misma red, esto significa que cuando hay una falta monofásica, se pueden dañar el resto de las cargas conectadas en el mismo sistema. Además la seguridad de las personas en este tipo de instalaciones es muy importante. Por tanto, el estudio de diversos tipos de protecciones y su selectividad es muy significativo.

La Aplicación de Faltas en Instalaciones Monofásicas, "AEL-AD33", ha sido diseñada para estudiar algunas protecciones pertenecientesa instalaciones domésticas. Mediante los elementos de seguridad, el estudiante puede simular diferentes faltas y verificar las razonespor las que actúa cada tipo de protección.

Esto incluye algunos dispositivos eléctricos innovadores para la protección de las personase instalaciones contra los efectos de la corriente eléctrica, estos dispositivos aseguran la continuidad de la disponibilidad de energía,así como la seguridad de las personas. Esta aplicación incluye un transformador monofásico para simular las derivaciones a tierra bajocondiciones seguras. Las protecciones que se incluyen son: protección diferencial contra faltas a tierra, protección diferencial con resetautomático y protección diferencial con sensibilidad variable. Para comprobar todas las protecciones, se incluye un resistor variable paracontrolar las derivaciones de corriente. También incluye medidores para conocer la magnitud de la derivación de corriente y verificar lasensibilidad de la protección.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Estudio de los conceptos básicos de las protecciones diferenciales.
  2. Estudio de las protecciones diferenciales con sensibilidad variable.
  3. Estudio de las protecciones diferenciales con restablecimiento automático.
  4. Ajuste de la sensibilidad de las protecciones diferenciales.
  5. Estudio del cortocircuito monofásico a tierra con protecciones diferenciales básicas.
  6. Estudio del cortocircuito monofásico a tierra con impedancia de cortocircuito con protecciones diferenciales.
  7. Estudio del cortocircuito monofásico a tierra con protecciones diferenciales de sensibilidad variable.
  8. Estudio del cortocircuito monofásico a tierra con impedancia de cortocircuito con protecciones diferenciales de sensibilidad variable.
  9. Estudio del cortocircuito monofásico a tierra con protecciones diferenciales con restablecimiento automático.
  10. Estudio del cortocircuito monofásico a tierra con impedancia de cortocircuito con protecciones diferenciales con restablecimiento automático.
  11. Estudio de la coordinación de aislamiento.
