AEL-PMEI Aplicación de Medidas de Protección en Instalaciones Eléctricas
SISTEMAS INNOVADORES

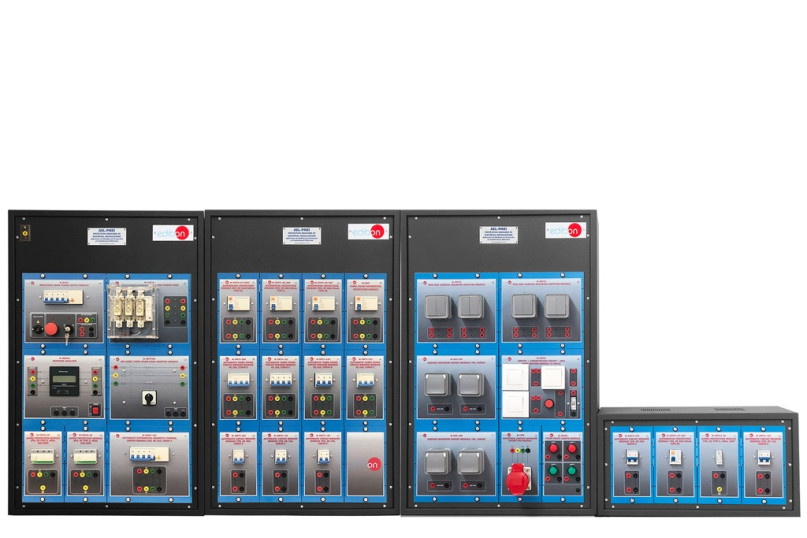

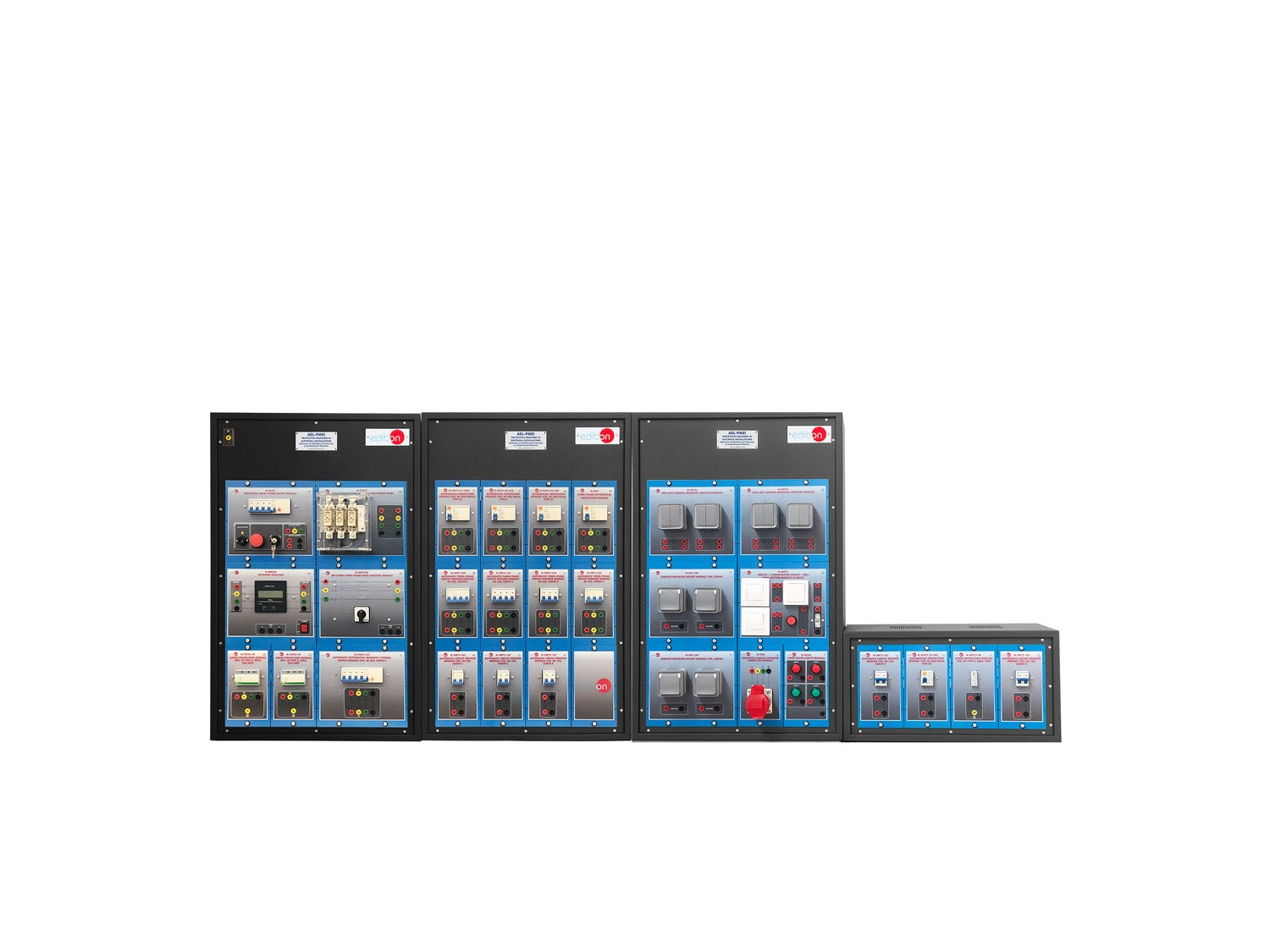

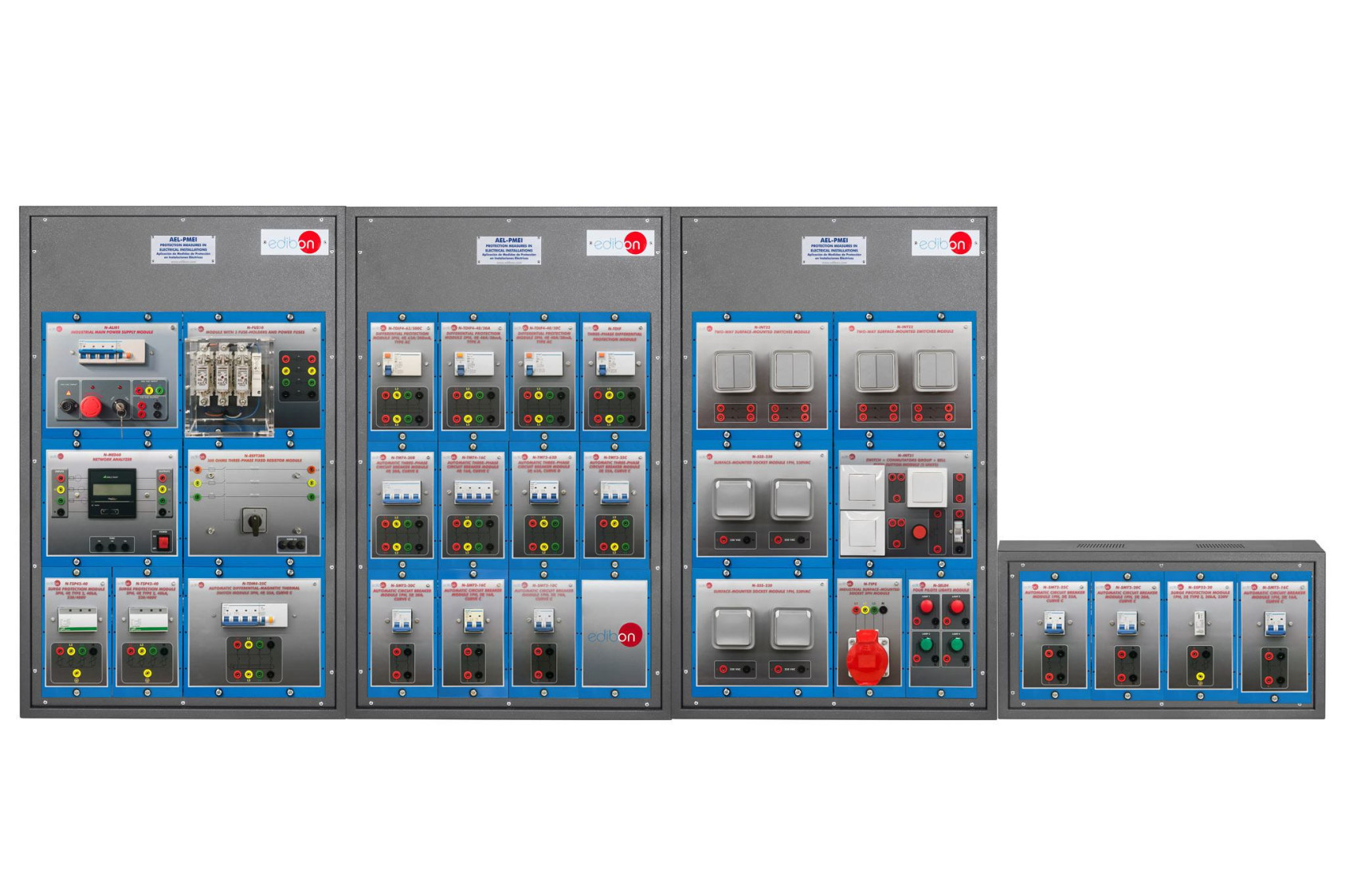

La Aplicación de Medidas de Protección en Instalaciones Eléctricas, "AEL-PMEI", ha sido diseñada por EDIBON para la formación a nivel práctico-profesional en el campo de la instalación y testeo de las principales protecciones eléctricas de viviendas e industrias y de los dispositivos involucrados en sus circuitos básicos.
NOTICIAS RELACIONADAS
Descripción General
La Aplicación de Medidas de Protección en Instalaciones Eléctricas, "AEL-PMEI", ha sido diseñada por EDIBON para la formación a nivel práctico-profesional en el campo de la instalación y testeo de las principales protecciones eléctricas de viviendas e industrias y de los dispositivos involucrados en sus circuitos básicos.
Esta aplicación dotará a los futuros profesionales del conocimiento y las habilidades esenciales sobre la instalación y verificación de las diferentes protecciones eléctricas utilizadas en viviendas, industrias y edificios tales como los interruptores magnetotérmicos, diferenciales, protecciones contra sobretensiones y fusibles, como también puntos de luz y tomas de corriente.
Los objetivos de aprendizaje de esta aplicación son múltiples: comprensión y verificación de las instalaciones eléctricas en red, comprensión de las medidas de protección para diversas instalaciones, selección y pruebas de instrumentos de medida para la verificación de la instalación e identificación de posibles problemas de la misma, puesta en marcha de la instalación de baja tensión, utilización correcta del equipo de protección personal y solución de problemas en sistemas eléctricos.
Finalmente, la aplicación permite la recreación de diversos fallos eléctricos para simular diferentes problemas que el profesional podrá encontrase en la vida real.
Para adquirir un conocimiento completo, la aplicación incluye un manual específico en el que se explican, a nivel teórico-práctico, los aspectos relativos a los procedimientos de instalación y verificación de estas instalaciones.
EJERCICIOS Y PRÁCTICAS GUIADAS
EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL
- Cableado, instalación y testeo de fusibles de protección para LGA.
- Cableado, instalación y testeo de dispositivos contra la protección de sobretensiones.
- Cableado, instalación y testeo del contador trifásico.
- Cableado, instalación y testeo del cuadro general de mando y protección.
- Cableado y testeo del interruptor de control de potencia.
- Cableado y testeo del interruptor general automático.
- Cableado y testeo del Dispositivo de Corriente Residual (DCR).
- Cableado y testeo de disyuntores residuales selectivos, tanto industriales como domésticos.
- Cableado y testeo de puntos de luz correspondiente al circuito C1.
- Cableado y testeo de tomas de corriente correspondiente al circuito C2.
- Cableado y testeo de toma industrial en su correspondiente circuito.
- Estudio de los diferentes problemas en una instalación eléctrica doméstica e industrial.
- Medida de la resistencia de la toma a tierra.
- Estudio y verificación de las diferentes medidas de protección.
- Estudio de la protección contra rayos y sobretensiones.
- Verificación de continuidad de las conexiones de conductores de protección.
MÁS EJERCICIOS PRÁCTICOS QUE PUEDEN REALIZARSE CON ESTE EQUIPO
- El usuario puede realizar otros ejercicios diseñados por él mismo.
