AEL-AE5 Aplicación de Control de Relés de Protección

PROTECTION RELAYS CONTROL APPLICATION - AEL-AE5

SISTEMAS INNOVADORES

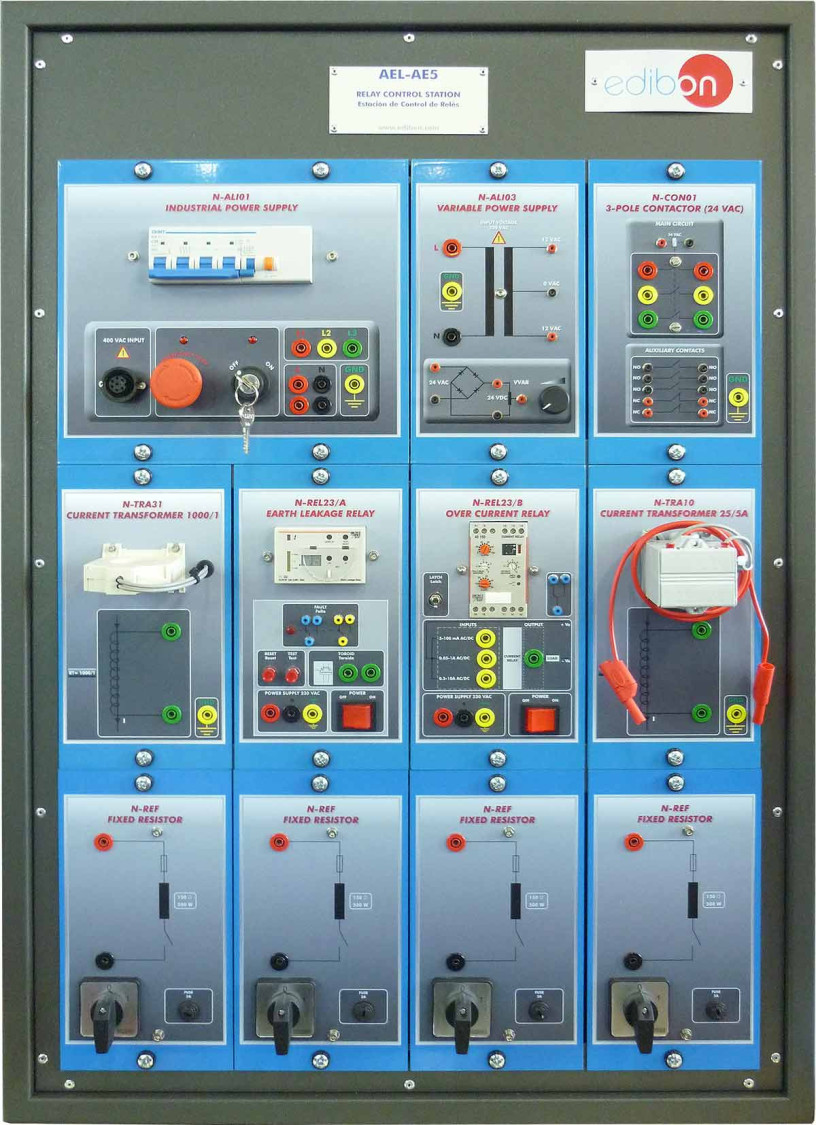

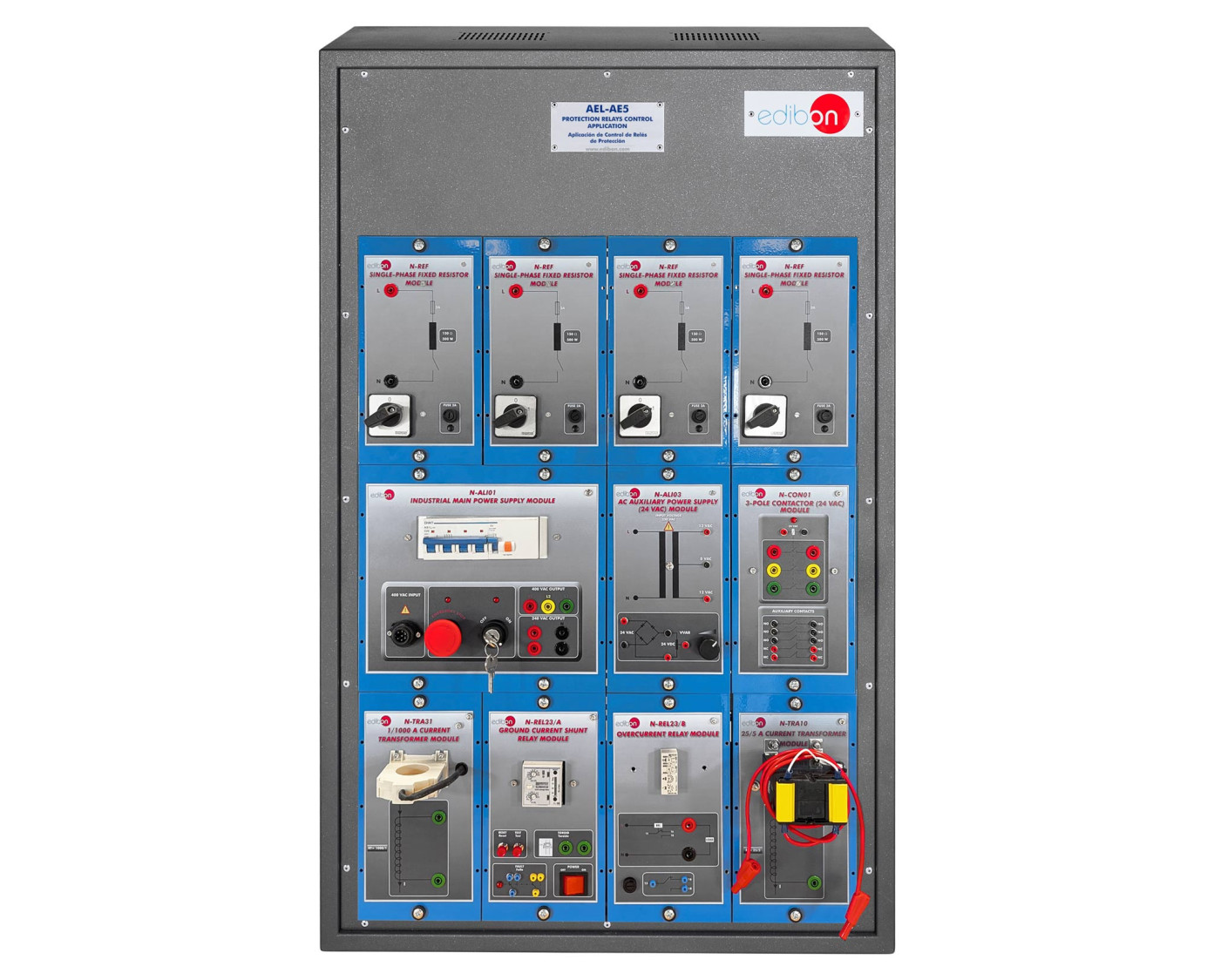

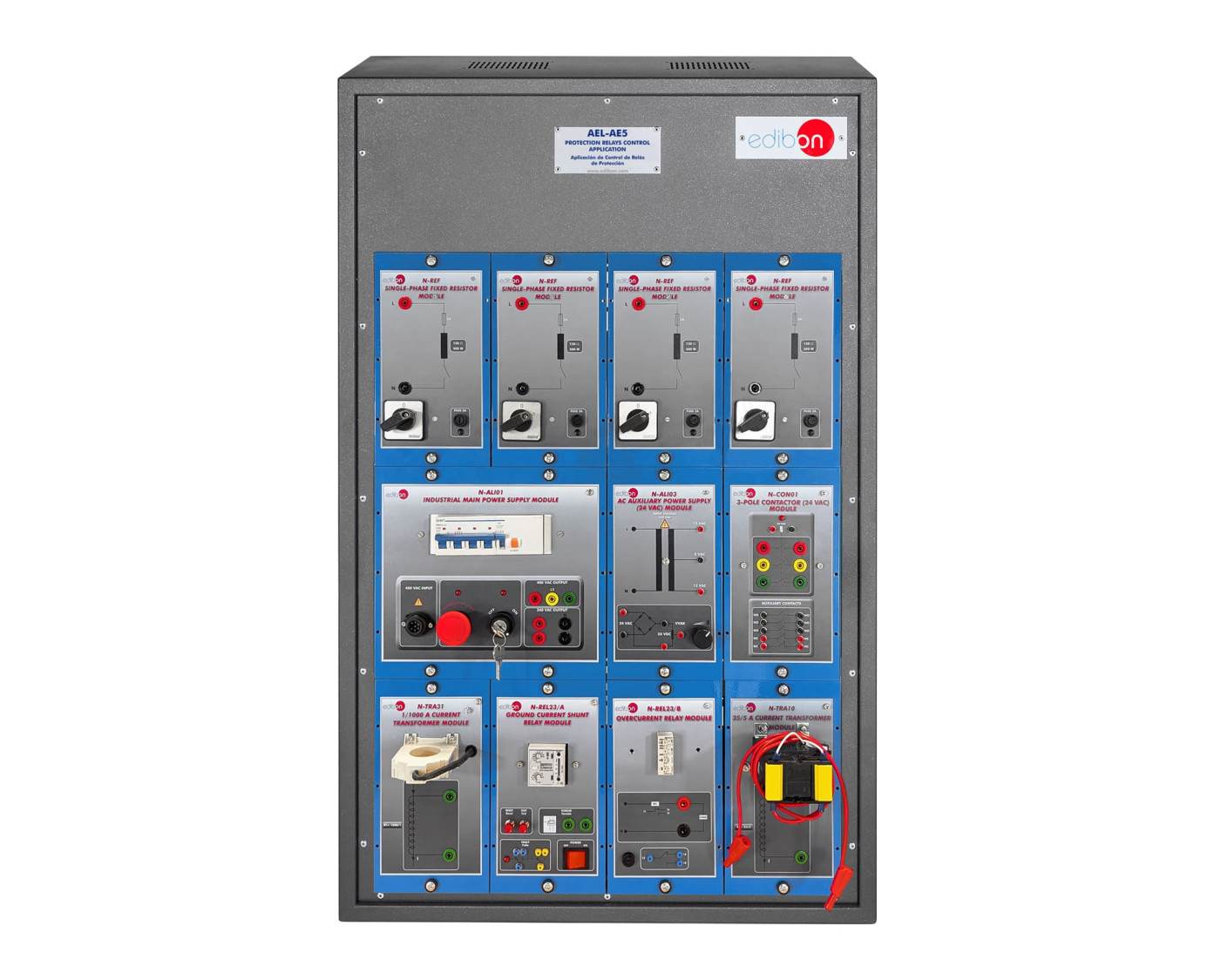

La Aplicación de Control de Relés de Protección, "AEL-AE5", ha sido diseñada por EDIBON con el objetivo de comprender el funcionamiento de este tipo de relés.

Ver descripción general

NOTICIAS RELACIONADAS

Descripción General

La Aplicación de Control de Relés de Protección, "AEL-AE5", ha sido diseñada por EDIBON con el objetivo de comprender el funcionamiento de este tipo de relés.

Esta aplicación está formada por los siguientes tipos de relés:

  • Relé de sobrecorriente que actúa cuando detecta una corriente superior a un valor de consigna configurable.
  • Relé de fuga a tierra, capaz de medir las posibles derivaciones entre las fases y tierra.

Para poder medir corrientes se incluyen transformadores de protección de corriente y para el control del sistema, un contactor de tres polos.

De esta forma, el estudiante puede comprobar el funcionamiento de los relés de protección y simular diferentes situaciones, tales como derivaciones a tierra, mediante los elementos incluidos de la aplicación.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Comprobación del funcionamiento de la fuente de alimentación principal.
  2. Comprobación del funcionamiento de la fuente de alimentación auxiliar.
  3. Puesta en marcha del contactor trifásico.
  4. Cálculo del ratio de transformación de un toroide.
  5. Puesta en marcha del relé de sobrecorriente.
  6. Puesta en marcha del relé de fuga a tierra.
