Descripción General

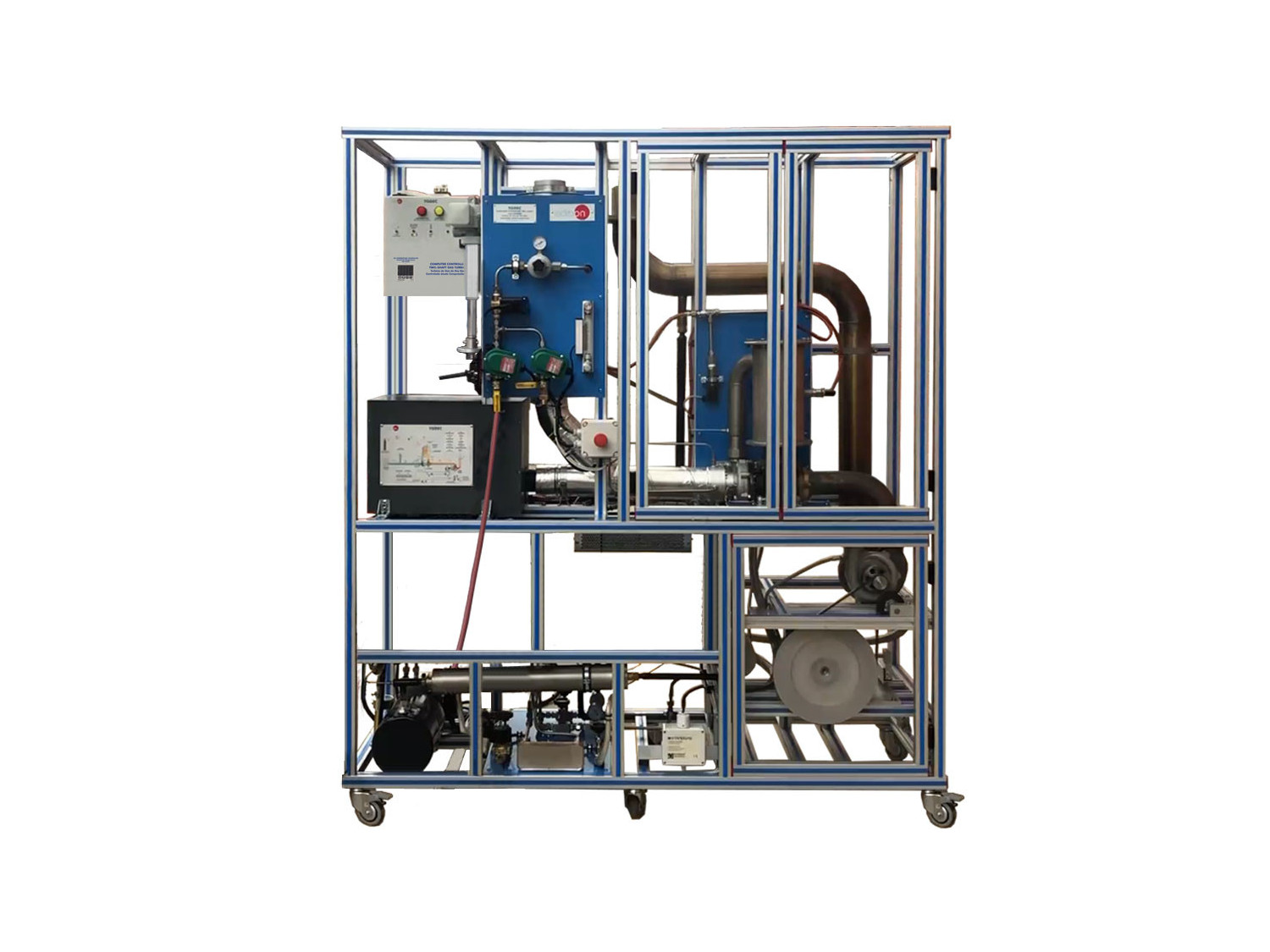

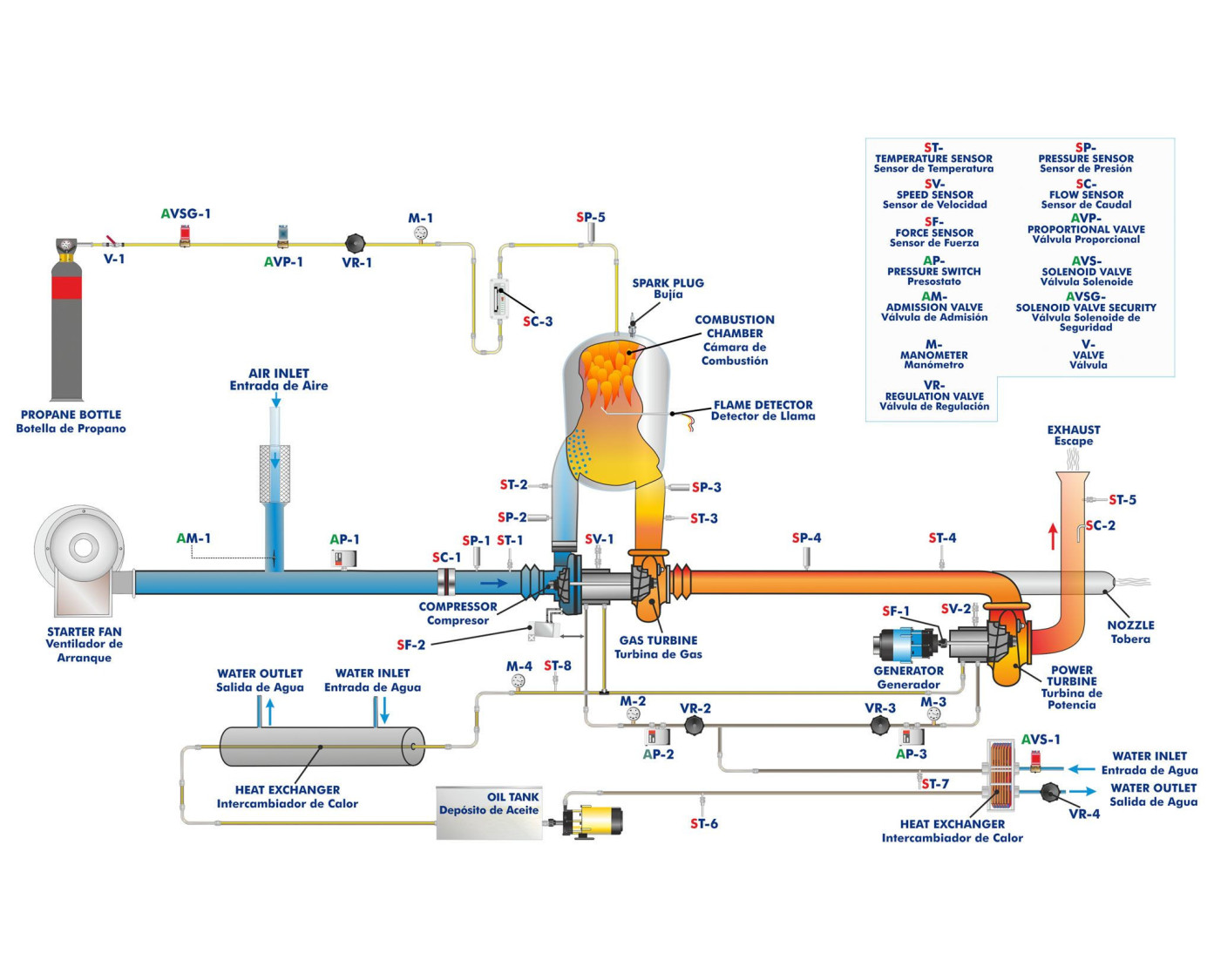

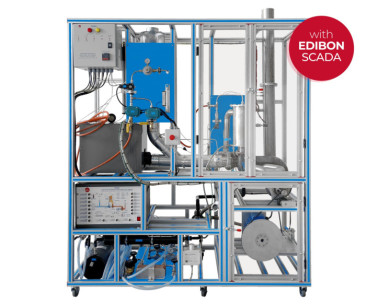

El elemento principal de la Turbina de Gas de Dos Ejes/Motor de Reacción, Controlada desde Computador (PC),"TGDEPC", es la Turbina de Alta Presión, que también es denominada Turbina de Generación de Gas. Está compuesta por:

  • Compresor tipo radial que es alimentado por aire atmosférico para luego comprimirlo.
  • Cámara de combustión tipo tubular. En toda combustión hay un combustible (gas propano), un comburente, que en este caso es aire comprimido recibido del compresor y la energía de activación, que provocará la ignición de la mezcla.
  • Turbina de expansión: Los gases inflamados de la cámara de combustión entregan parte de la energía que tienen en los álabes de la turbina.

Compresor y turbina están montados sobre el mismo eje, así que, cuando se tiene el sistema auto sostenido, parte de energía térmica de los gases de combustión es empleada para mover el compresor.

La energía térmica sobrante de los gases de la combustión es dirigida a la Turbina de Baja Presión, o también llamada Turbina de Potencia. En ella, el resto de la energía de los gases de combustión es convertida a energía mecánica, que se transforma en energía eléctrica a través de un generador acoplado a la turbina.

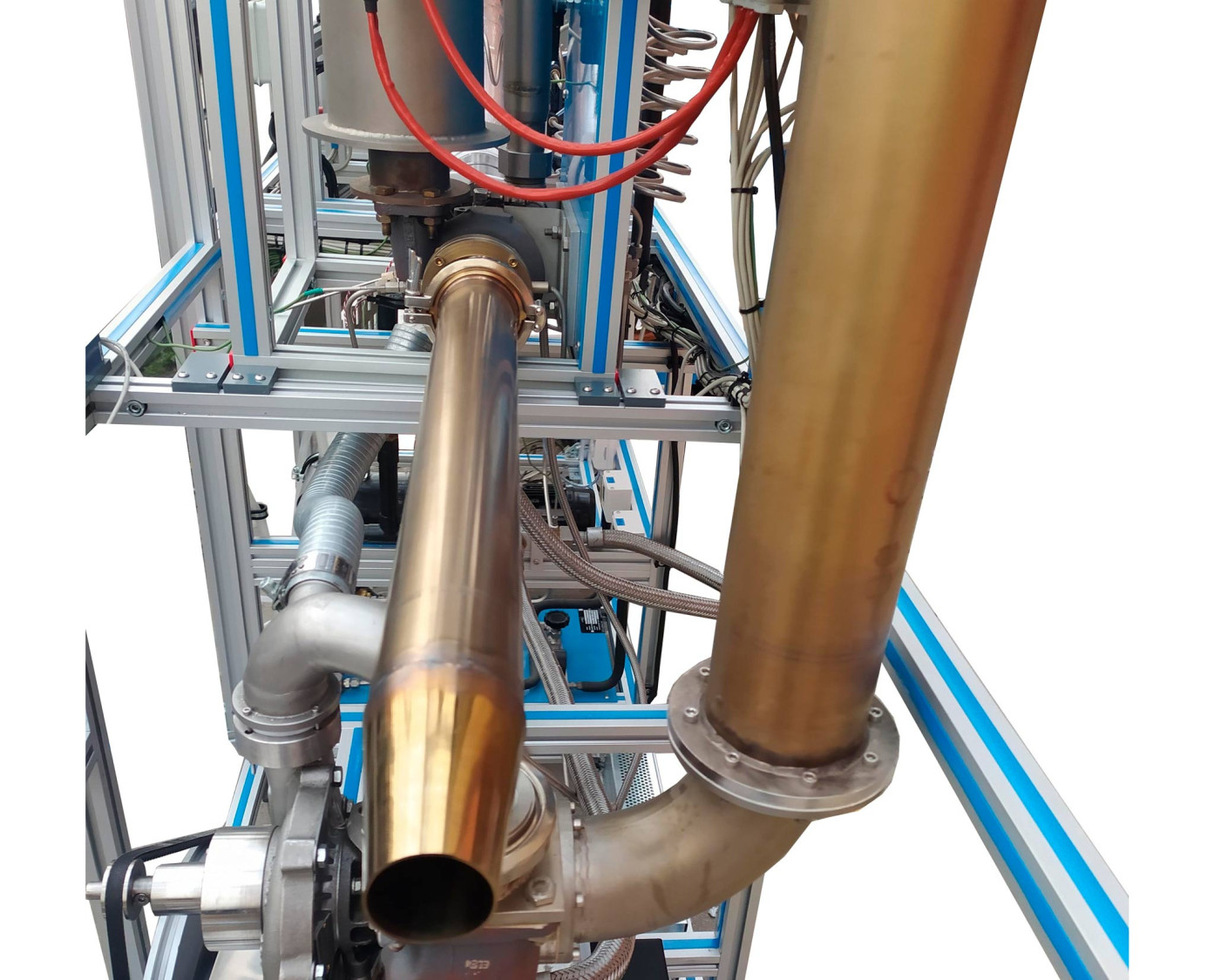

La segunda posibilidad de funcionamiento del equipo "TGDEPC" es como motor de reacción de un eje. Se ensambla a la Turbina de Generación el accesorio de la tobera, que provocará una aceleración de los gases de escape con la consecuente reacción, que medimos a través de un sensor de fuerza (célula de carga).

Ademas, el equipo TGDEPC incluye:

  • Instalación de arranque: Se compone de un ventilador centrífugo movido por un motor eléctrico. El aire enviado por este ventilador incide sobre álabes del compresor produciendo el giro de la turbina de alta presión.
  • Instalación de combustible: La línea de gas combustible se compone de una válvula de bola para apertura o cierre de alimentación, una válvula de regulación de presión, una válvula solenoide de seguridad y un inyector. Incluye un sensor de caudal para medir el consumo de gas.
  • Instalación de encendido: La energía de activación de la mezcla aire-combustible será la que provoque el encendido de la llama. Se compone de un electrodo de ignición o bujía alimentado por un transformador de encendido. Un electrodo de ionización es el que detecta en todo momento que la llama está encendida.
  • Instalación de lubricación: Se compone de un depósito de aceite de 5 l. Desde este depósito se dispone de una bomba de engranajes para impulsar el aceite hasta los rodamientos de ambos ejes de turbina. La instalación se completa con una unidad de filtración y dos válvulas de regulación para seleccionar la cantidad de aceite a suministrar a cada turbina.
  • Instalación de refrigeración: Está compuesta por un intercambiador de calor de placas y otro tubular a través de los cuales el aceite cede el calor que lleva al agua de refrigeración.

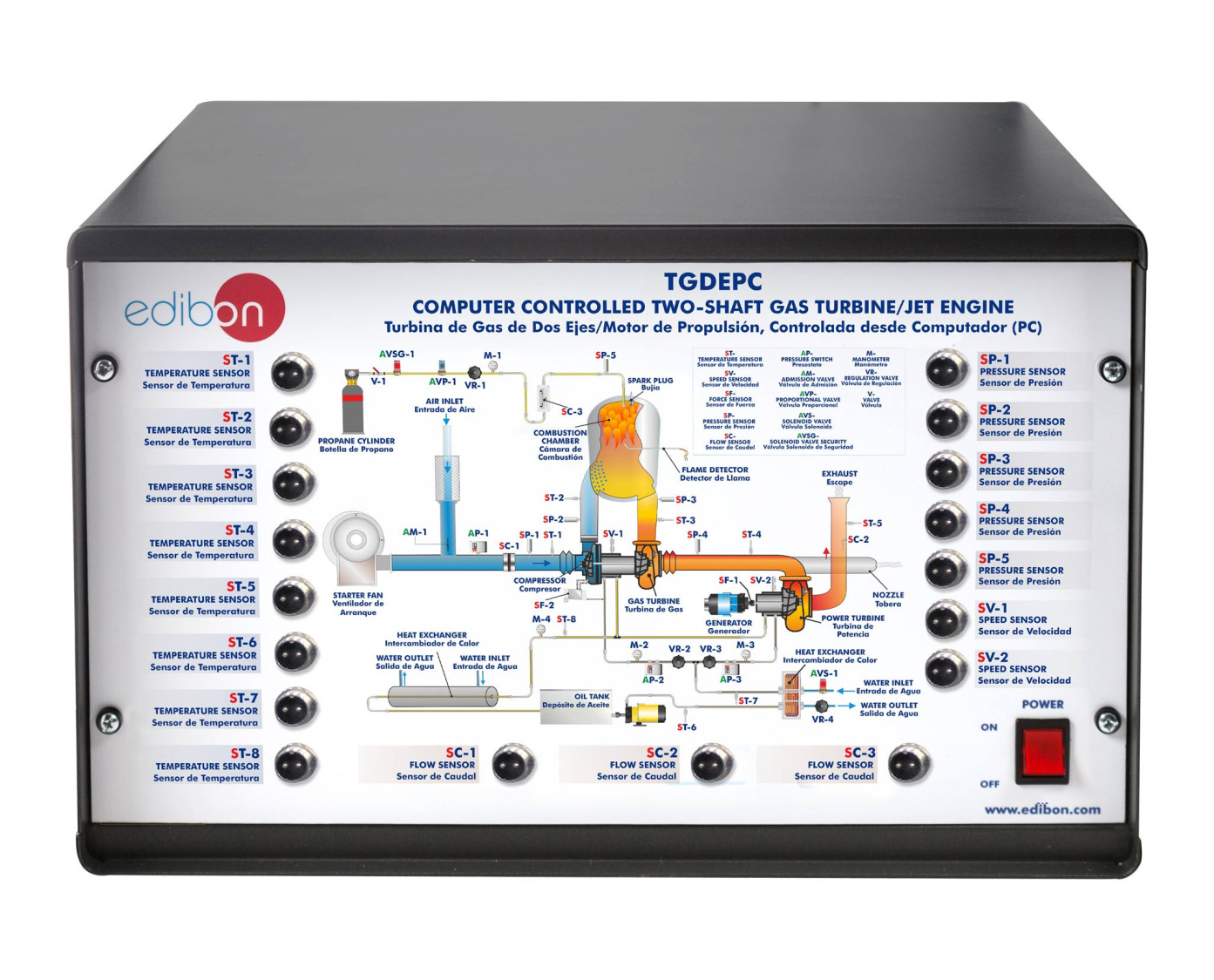

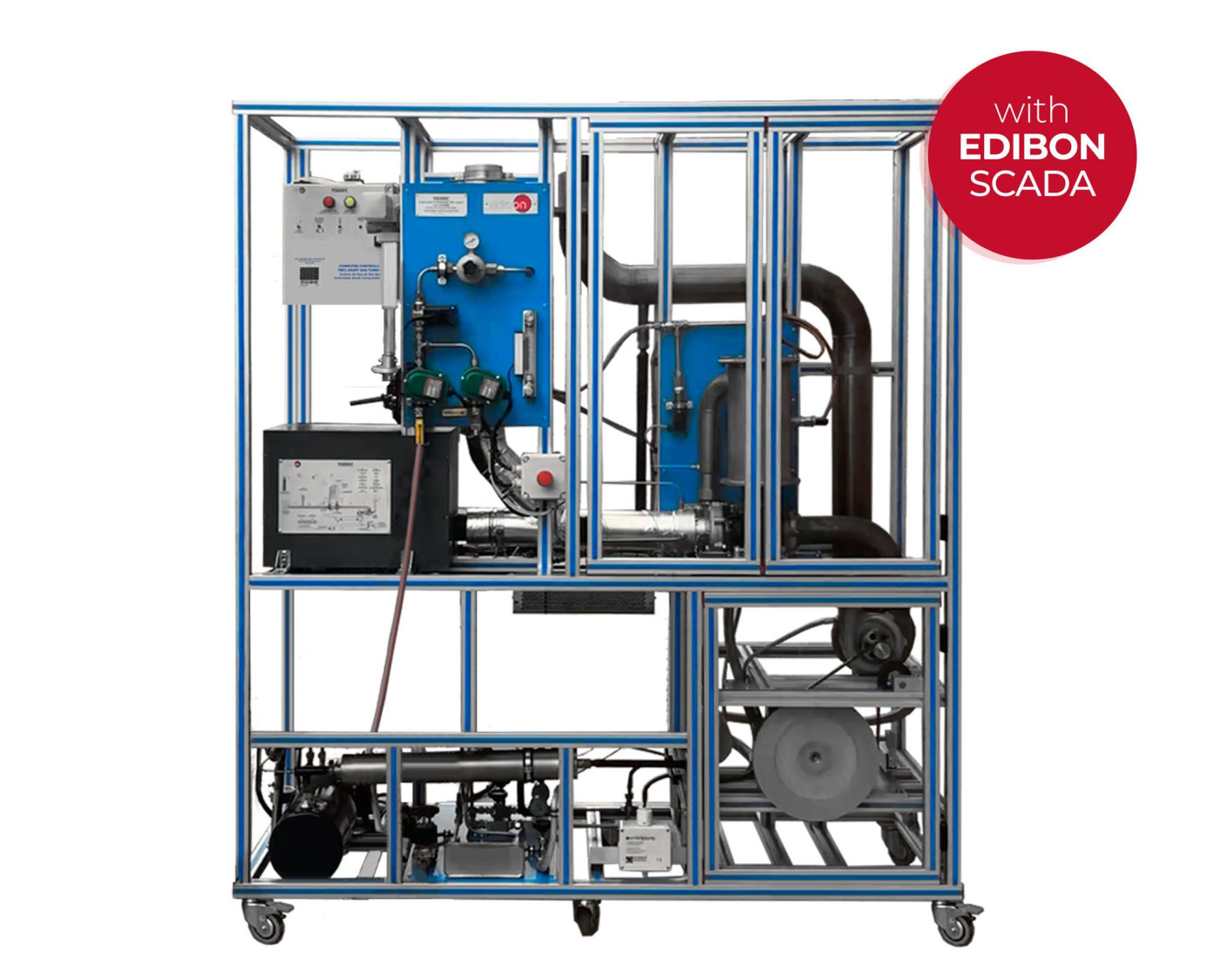

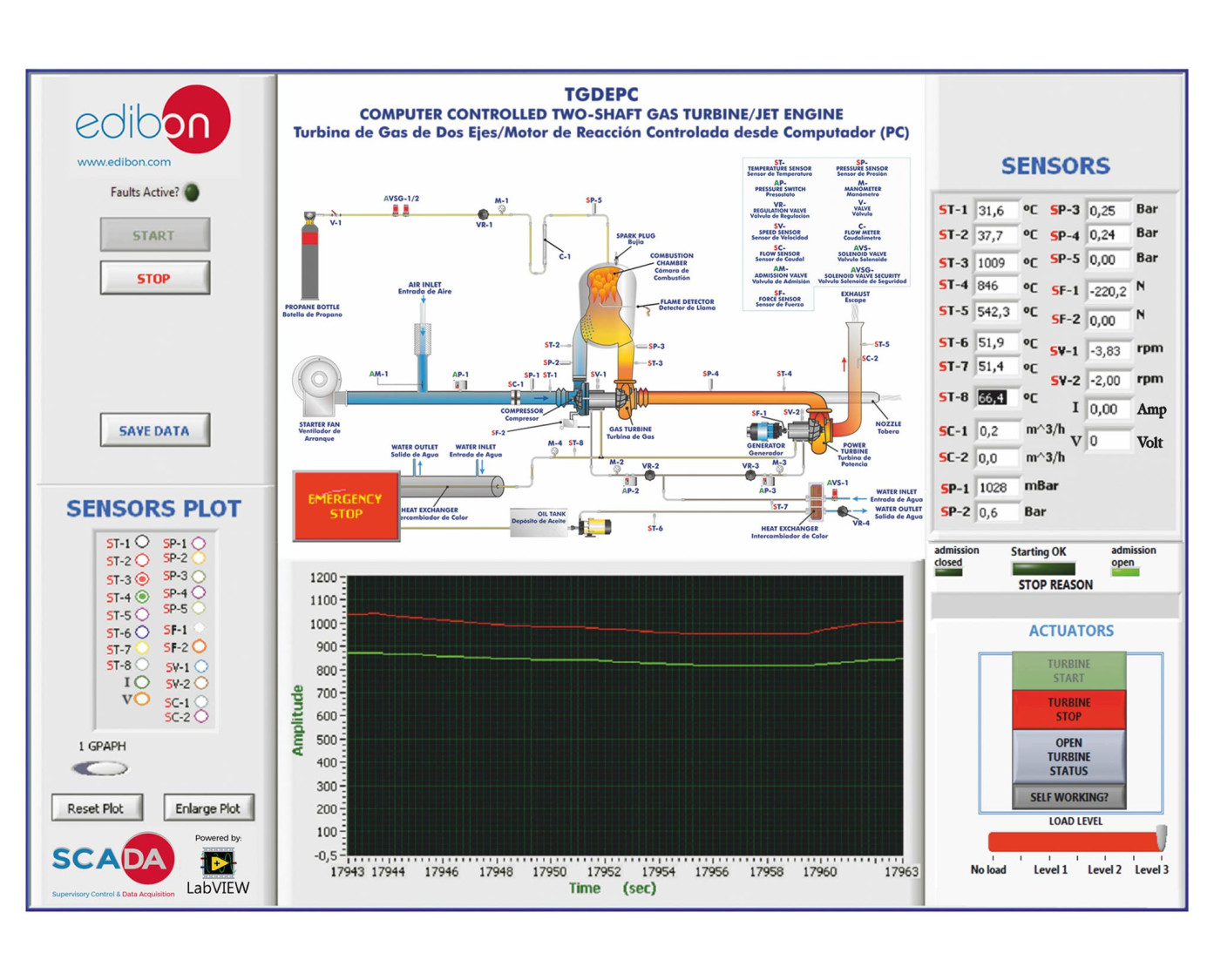

Este Equipo Controlado desde Computador se suministra con el Sistema de Control desde Computador (SCADA) de EDIBON, e incluye: el propio Equipo + una Caja-Interface de Control + una Tarjeta de Adquisición de Datos + Paquetes de Software de Control, Adquisición de Datos y Manejo de Datos, para el control del proceso y de todos los parámetros que intervienen en el proceso.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Estudio del funcionamiento de una turbina de gas.
  2. Determinación del rendimiento de una turbina de gas.
  3. Determinación del punto de operación del compresor.
  4. Estudio del funcionamiento de una turbina de gas como motor de reacción (jet engine).
  5. Funcionamiento con turbina de potencia.
  6. Determinación del consumo de combustible.
  7. Eficiencia térmica.
  8. El ciclo estándar del aire.
  9. Balance de calor.
  10. Relación (ratio) de trabajo.
  11. Relación (ratio) de presión.
  12. Pérdidas de presión.
  13. Relación (ratio) de aire y de combustible.
  14. Eficiencia de la combustión.
  15. Registro de la curva característica de la turbina.
  16. Determinación de la eficiencia del compresor.
  17. Determinación de la eficiencia de la turbina de alta presión.
  18. Determinación de la eficiencia de la turbina de salida (baja presión).
  19. Medidas de temperaturas.
  20. Potencia de salida de la turbina efectiva.
  21. Sistemas de seguridad en el funcionamiento de una turbina de gas.
  22. Medida del empuje.
  23. Calibración de sensores.

MÁS EJERCICIOS PRÁCTICOS QUE PUEDEN REALIZARSE CON ESTE EQUIPO

  1. Varios alumnos pueden visualizar simultáneamente los resultados. Visualizar todos los resultados en la clase, en tiempo real, por medio de un proyector o una pizarra electrónica.
  2. Control Abierto, Multicontrol y Control en Tiempo Real. Este equipo permite intrínsecamente y/o extrínsecamente cambiar en tiempo real el span, la ganancia, los parámetros proporcional, integral y derivativo, etc.
  3. El Sistema de Control desde Computador con SCADA y Control PID permiten una simulación industrial real.
  4. Este equipo es totalmente seguro ya que dispone de dispositivos de seguridad mecánicos, eléctricos/electrónicos y de software.
  5. Este equipo puede usarse para realizar investigación aplicada.
  6. Este equipo puede usarse para impartir cursos de formación a Industrias, incluso a otras Instituciones de Educación Técnica.
  7. Control del proceso del equipo TGDEPC a través de la interface de control, sin el computador.
  8. Visualización de todos los valores de los sensores usados en el proceso del equipo TGDEPC.
  9. El usuario puede realizar otros ejercicios diseñados por él mismo.
