AEL-VTFP Aplicación de Fundamentos del Transformador de Tensión para Dispositivos de Protección

VOLTAGE TRANSFORMER FUNDAMENTS APPLICATION FOR PROTECTION DEVICES - AEL-VTFP

SISTEMAS INNOVADORES

La Aplicación de Fundamentos del Transformador de Tensión para Dispositivos de Protección, "AEL-VTFP", ha sido diseñada por Edibon para mostrar a los estudiantes cuáles son las funciones principales de los transformadores de tensión y qué parámetros deben considerarse a la hora de elegir el transformador de tensión adecuado.

Ver descripción general

Descripción General

La Aplicación de Fundamentos del Transformador de Tensión para Dispositivos de Protección, "AEL-VTFP", ha sido diseñada por Edibon para mostrar a los estudiantes cuáles son las funciones principales de los transformadores de tensión y qué parámetros deben considerarse a la hora de elegir el transformador de tensión adecuado.

El AEL-VTFP permite al estudiante comprobar la relación de transformación del transformador de tensión y la clase de precisión. Estas operaciones se pueden llevar a cabo con o sin falla a tierra en el lado primario.

El AEL-VTFP consta de una serie de módulos para llevar a cabo todos los ejercicios y prácticas posibles relacionadas con los transformadores de tensión de instrumentación. Estos módulos son, por ejemplo la fuente variable de tensión de CA trifásica, el analizador de red, el multímetro digital, el relé electrónico de tiempo de sobrecorriente, la resistencia variable y el transformador de tensión trifásico.

El AEL-VTFP incluye los siguientes módulos:

  • N-REV/VT. Resistencia Variable para Transformador de Tensión. N-TRTV. Transformador de Tensión Trifásico.

Módulos requeridos:

  • N-VPS01. Fuente de Alimentación AC 3PH. N-EALD. Equipo Analizador de Líneas con Adquisición de Datos (2 unidades). MED65. Multímetro Digital. N-REVT/1K. Módulo de Resistencias Variables Trifásico de 1kW. N-CON02. Contactor Tripolar de 230 VAC. N-REL09. Relé Electrónico de Tiempo contra Sobrecorrientes (1,2-7A).

La aplicación AEL-VTFP se puede montar en rack (opción A) o carril (opción B):

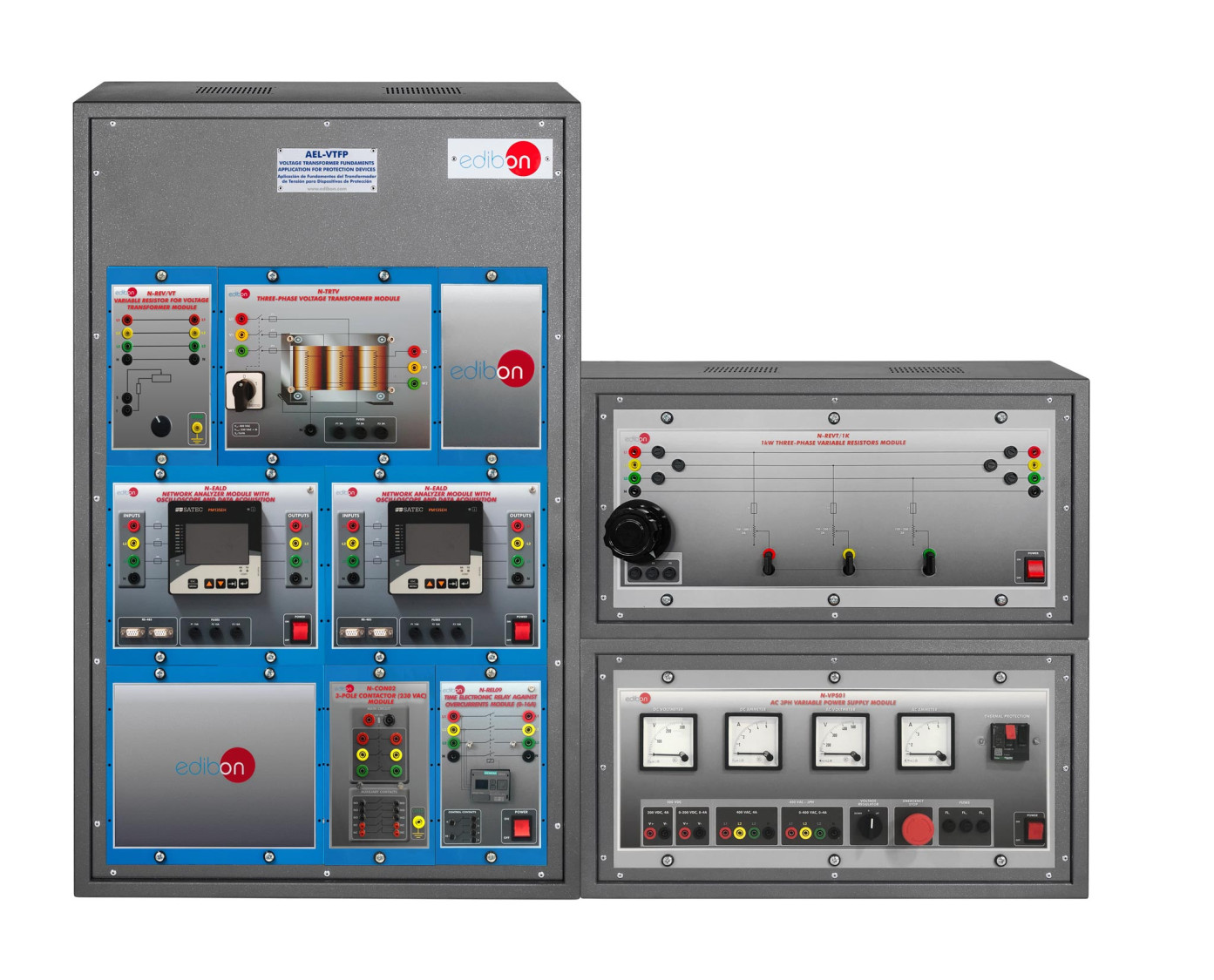

Opción A:

Esta aplicación necesita los siguientes racks:

  • N-RACK-A. N-RACK-B.

Opcionalmente se puede suministrar el AEL-WBR, Banco de Trabajo Eléctrico (rack), para colocar el/los rack/s.

Opción B:

Esta aplicación se puede montar en carril.

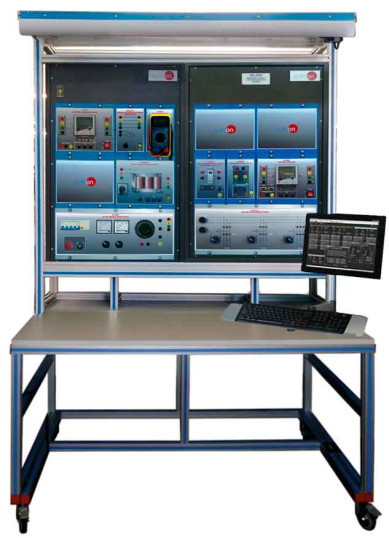

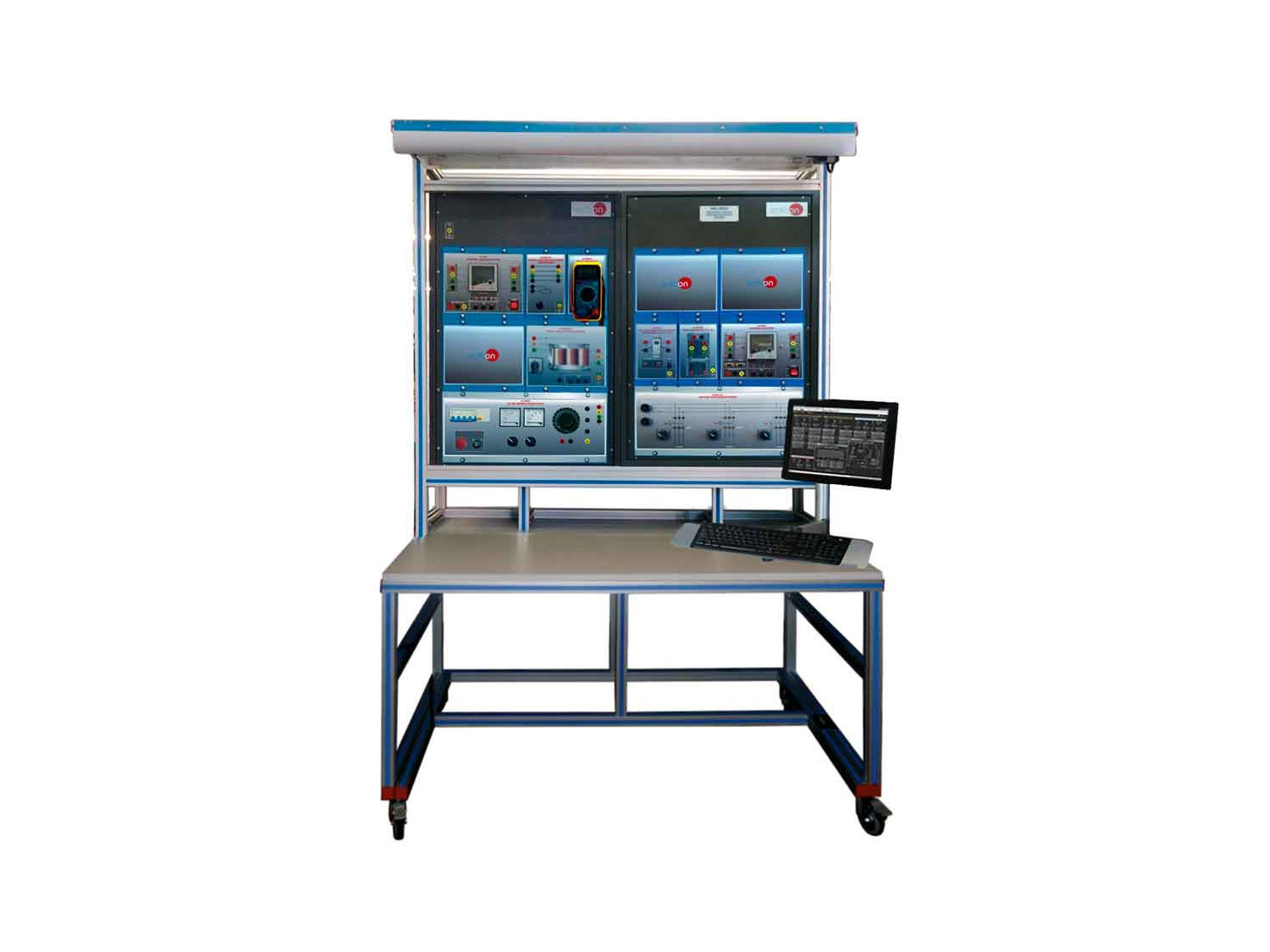

Opcionalmente se puede suministrar el AEL-WBC, Banco de Trabajo Eléctrico (carril), para montar los módulos.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Características del transformador de tensión.
  2. Cálculo de la clase de precisión.
  3. Efectos de la carga en la relación de transformación.
  4. Transformador de tensión trifásico en una red operativa.
  5. Transformador de tensión trifásico en una red con falla a tierra en el lado primario.

MÁS EJERCICIOS PRÁCTICOS QUE PUEDEN REALIZARSE CON ESTE EQUIPO

  1. El usuario puede realizar otros ejercicios diseñados por él mismo.
