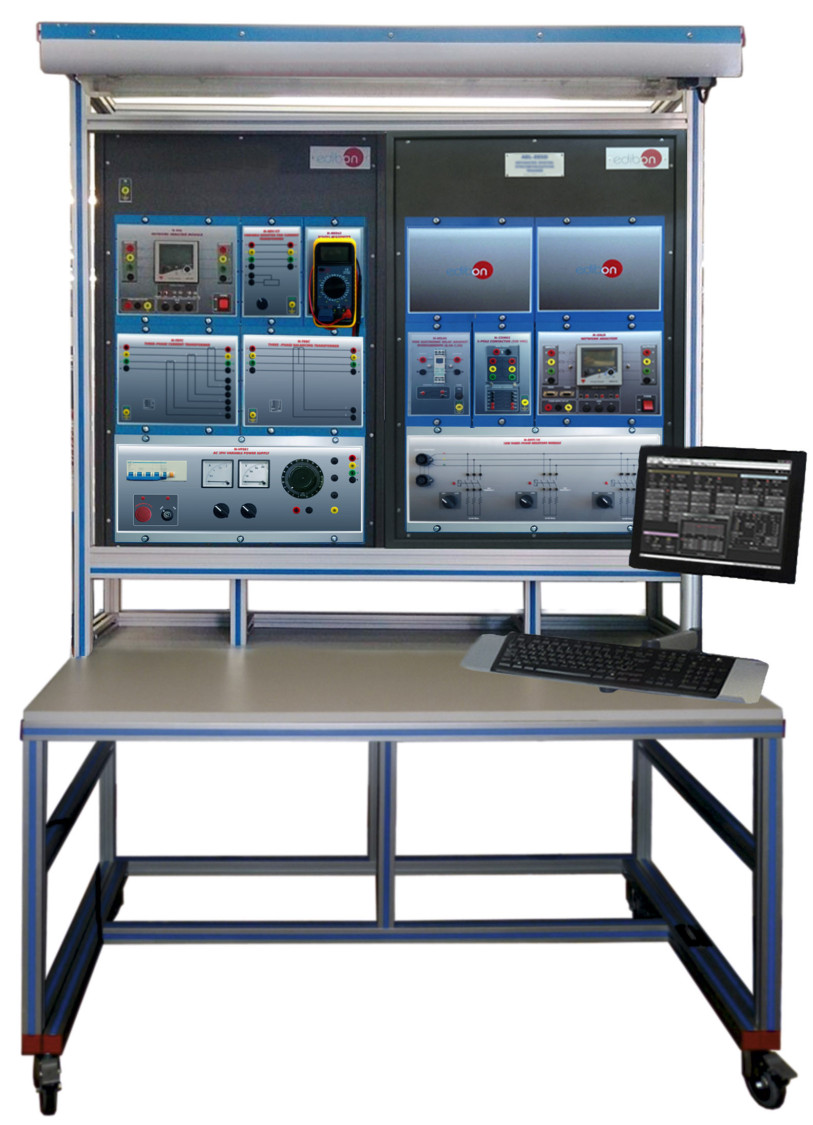

AEL-CTFP Aplicación de Fundamentos del Transformador de Corriente para Dispositivos de Protección

CURRENT TRANSFORMER FUNDAMENTS APPLICATION FOR PROTECTIONS DEVICES - AEL-CTFP

SISTEMAS INNOVADORES

La Aplicación de Fundamentos del Transformador de Corriente para Dispositivos de Protección, "AEL-CTFP", ha sido diseñada por Edibon para demostrar cuáles son las funciones principales de los transformadores de corriente y cuáles son los parámetros que deben considerarse a la hora de elegir el transformador de corriente adecuado.

Ver descripción general

Descripción General

La Aplicación de Fundamentos del Transformador de Corriente para Dispositivos de Protección, "AEL-CTFP", ha sido diseñada por Edibon para demostrar cuáles son las funciones principales de los transformadores de corriente y cuáles son los parámetros que deben considerarse a la hora de elegir el transformador de corriente adecuado.

Esta aplicación permite a los estudiantes comprobar la relación de transformación y cómo cambia si la carga varía. Gracias a esta aplicación el estudiante estudiará la corriente residual cero, el factor de sobrecorriente nominal, cómo cambia el error de la relación de corriente en función de la carga y cómo funcionan los transformadores de corriente.

El AEL-CTFP consta de una serie de módulos para llevar a cabo todos los ejercicios y prácticas posibles relacionadas con los transformadores de corriente de instrumentación. Estos módulos son, por ejemplo la fuente variable de tensión de CA trifásica, el analizador de red, el multímetro digital, el relé electrónico de tiempo de sobrecorriente, la resistencia variable y el transformador de tensión trifásico.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Análisis de la corriente del secundario del transformador en función de la corriente primaria.
  2. Comprobación del error de la relación de transformación con el efecto de la carga.
  3. Comprobación del factor de sobrecorriente nominal.
  4. Análisis del transformador en un sistema de tres cables.
  5. Análisis del transformador en un sistema de cuatro cables.
  6. Determinación de la corriente residual cero.

MÁS EJERCICIOS PRÁCTICOS QUE PUEDEN REALIZARSE CON ESTE EQUIPO

  1. El usuario puede realizar otros ejercicios diseñados por él mismo.
