AEL-SPTT Aplicación de Transformadores Monofásicos

SINGLE-PHASE TRANSFORMER APPLICATION - AEL-SPTT

SISTEMAS INNOVADORES

El Entrenador de Transformador Monofásico AEL-SPTT ha sido diseñado para que los estudiantes adquieran todos los conocimientos relacionados con los diferentes ensayos realizados en transformadores monofásicos y cómo éstos trabajan.

Ver descripción general

NOTICIAS RELACIONADAS

Descripción General

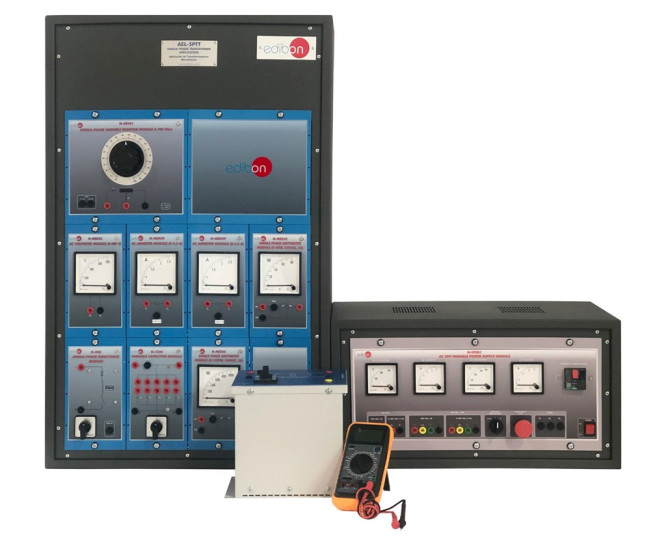

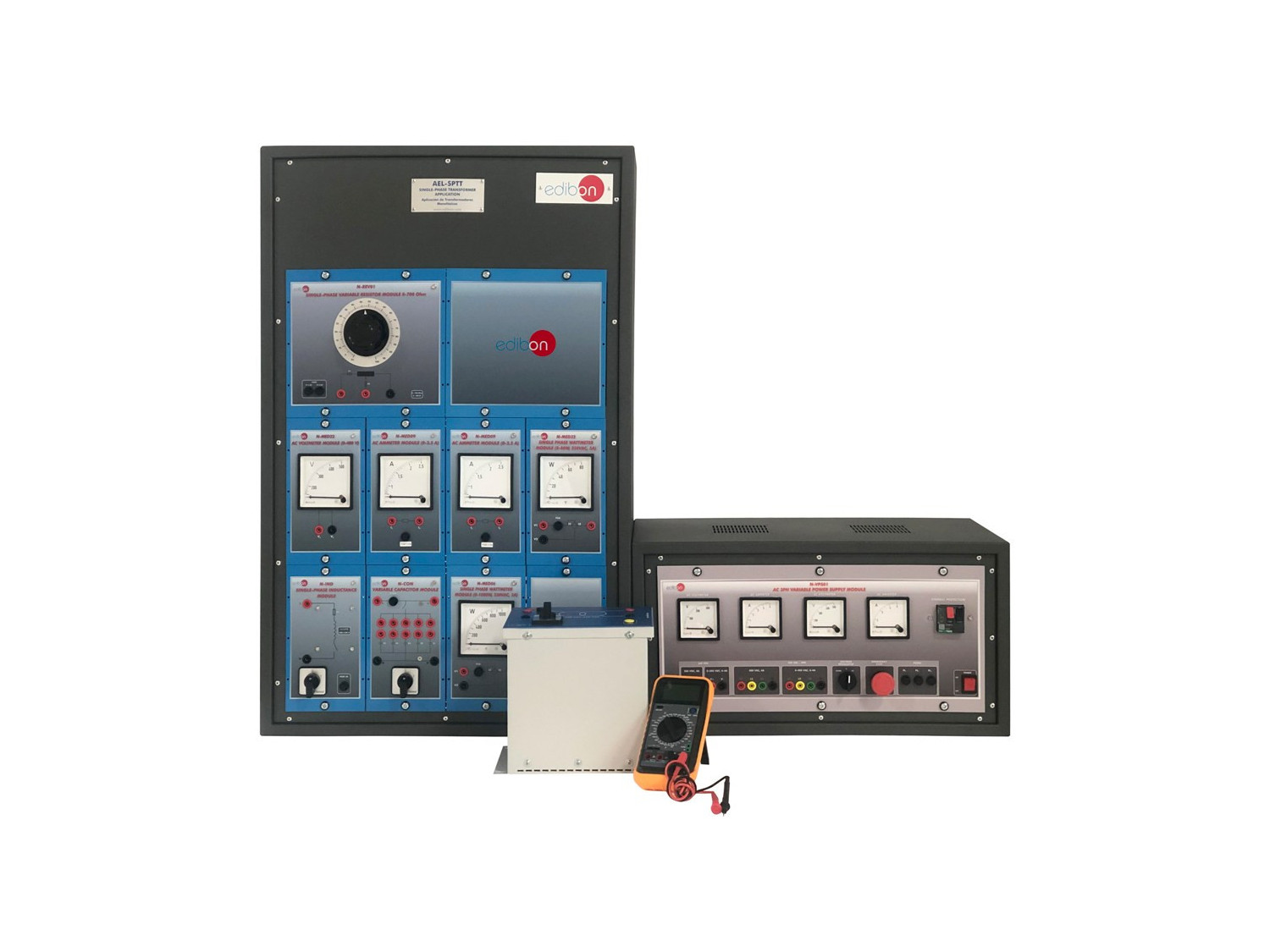

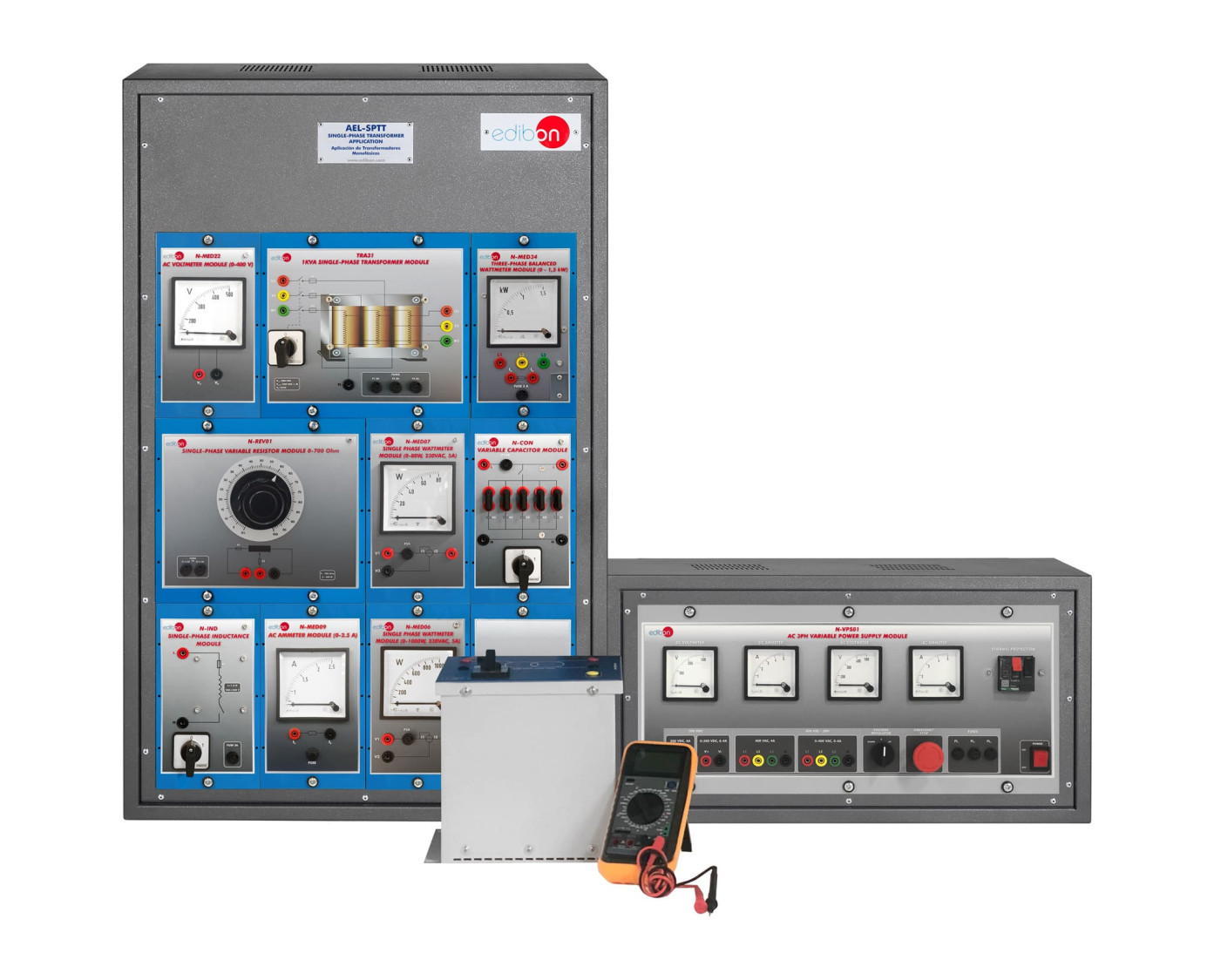

El Entrenador de Transformador Monofásico AEL-SPTT ha sido diseñado para que los estudiantes adquieran todos los conocimientos relacionados con los diferentes ensayos realizados en transformadores monofásicos y cómo éstos trabajan.

El entrenador, esta preparado para realizar ensayos en circuito abierto y en cortocircuito para determinar el circuito equivalente del transformador y calcular las pérdidas del mismo. Éste entrenador incluye una serie de cargas resistivas, inductivas y capacitivas para estudiar los diferentes comportamientos del transformador tales como caídas de tensión, pérdidas de energía, etc. De esta forma el usuario analizará el comportamiento del transformador con diferentes cargas resistivas, inductivas y capacitivas. Un parámetro importante para analizar es la eficiencia del transformador, la cual se estudia también en este entrenador.

El AEL-SPTT incluye todos los módulos necesarios para realizar los ejercicios prácticos descritos anteriormente. Dichos módulos son por ejemplo el transformador, analizadores de red, fuente de alimentación y cargas resistiva, inductiva y capacitiva.

Opcionalmente, este entrenador puede ser adquirido con el Sistema de Control y Adquisición de Máquinas Eléctricas, EM-SCADA. Este sistema está diseñado para analizar y monitorizar todos los voltajes, corrientes y curvas de rendimiento de las máuinas eléctricas dinámicas y estáticas.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Cálculo de la relación de transformación del transformador.
  2. Ensayo de circuito abierto.
  3. Ensayo de cortocircuito.
  4. Determinación del circuito equivalente.
  5. Caída de tensión con carga resistiva.
  6. Caída de tensión con carga inductiva.
  7. Caída de tensión con carga capacitiva.
  8. Cálculo de la eficiencia del transformador.
  9. Determinación de la carga para la obtención de máximo rendimiento del transformador.
