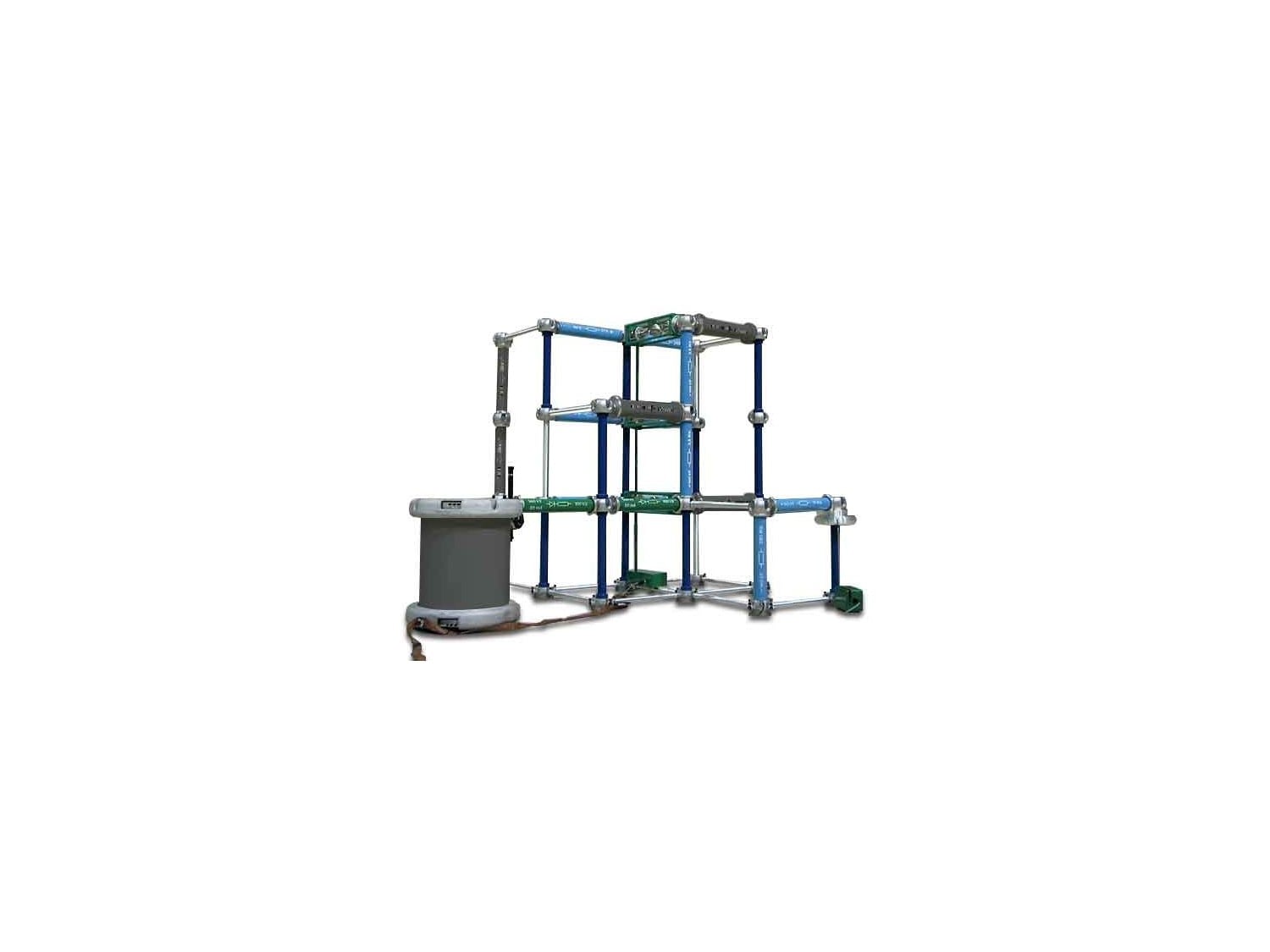

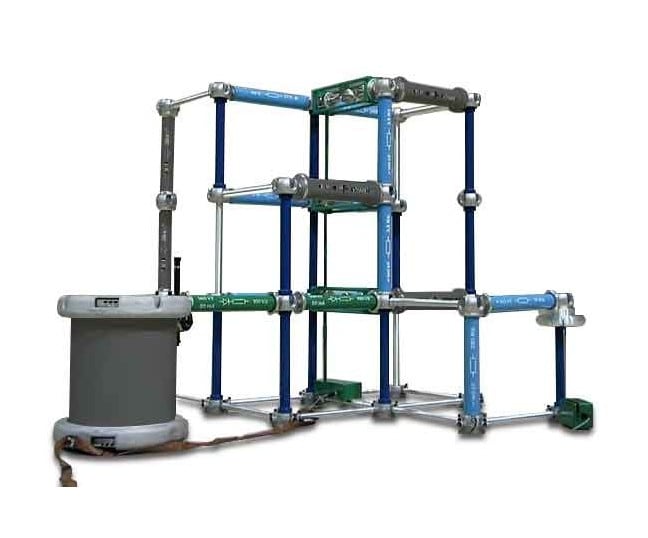

HVLS Laboratorio de Sistema de Alta Tensión

HIGH VOLTAGE LABORATORY SYSTEM - HVLS

SISTEMAS INNOVADORES

El Laboratorio de Alta Tensión "HVLS" de EDIBON ha sido diseñado para mostrar a los estudiantes, profesores e investigadores los aspectos más importantes acerca de cómo realizar los procedimientos de testeo del equipamiento de alta tensión.

Ver descripción general

Descripción General

El Laboratorio de Alta Tensión "HVLS" está formado por una unidad base y tres Kits de ensayo opcionales fabricados bajo máxima precisión para construir diversas configuraciones que permitan llevar a cabo ensayos de tensión AC, ensayos de tensión DC y ensayos de tensión de impulsos. Este Laboratorio de Alta Tensión incluye equipamiento de seguridad, como por ejemplo una jaula metálica para proteger al usuario contra descargas parciales.

El HVLS incluye la Unidad Base "HVLS-UB" y los siguientes Kits:

  • HVLS-AC. Kits de Ensayos de Tensión AC: Este ensayo se realiza generalmente a frecuencia de potencia (en Europa es a 50 Hz y en América a 60 Hz). Este es el ensayo de alta tensión más comúnmente utilizado en equipamiento de alta tensión. Este ensayo (por ej.ensayo a frecuencia baja sostenida) se realiza sobre una muestra de material aislante para determinar y asegurar la rigidez dieléctrica y las pérdidas dieléctricas del material aislante. Este ensayo también se realiza en equipamiento de alta tensión y aislantes eléctricos de alta tensión para asegurar la rigidez y pérdidas dieléctricas del equipamiento y los aislantes.
  • HVLS-DC. Kits de Ensayos de Tensión DC: Este ensayo se aplica normalmente al equipamiento utilizado en sistemas de transmisión DC de alta tensión. Pero este ensayo también se aplica en equipos AC de alta tensión cuando los ensayos AC de alta tensión no son posibles debido a condiciones inevitables. Por ejemplo, después de instalar los equipos es bastante difícil obtener potencia alterna de alta tensión, ya que los transformadores de alta tensión pueden no estar disponibles en las instalaciones. Por tanto, no es posible realizar un ensayo de alta tensión con potencia alterna en las instalaciones después de instalar el equipamiento. En esa situación es más apropiado un ensayo de alta tensión DC.
  • HVLS-IV. Kits de Ensayos de Tensión de Impulsos: Estos permiten generar tensiones de impulsos que simulan rayos y sobretensiones. El laboratorio de alta tensión completo está compuesto por el HVLS-UB, Unidad Base para HVLS, HVLS-AC, Kits de Ensayos de Tensión AC, HVLS-DC, Kits de Ensayos de Tensión DC y HVLS-IV, Kits de Ensayos de Tensión de Impulsos. Además incluye dispositivos importantes, tales como un rectificador de carga, dispositivos de impulso de tensión, un divisor de tensión de impulsos y un sistema demedición de tensión de impulsos.

Esta aplicación puede ser adquirida bajo la referencia completa HVLS, la cual incluye la unidad base y todos los Kits, o bien puede adquirir únicamente la unidad base con el/los Kits necesarios para cada propósito didáctico.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Experimentos sobre la generación y medición de tensión AC.
  2. Experimentos sobre la generación y medición de tensión DC.
  3. Experimentos sobre la generación de tensiones de impulso.
  4. Experimentos sobre la medición de tensiones de impulso.
  5. Experimentos sobre líquidos aislantes.
  6. Experimentos sobre descarga parcial y descarga de corona.
  7. Experimentos sobre descarga parcial y deslizante.
  8. Ensayos de tensión de impulsos y frecuencia de potencia entransformadores de potencia.
  9. Fallo de gases.

MÁS EJERCICIOS PRÁCTICOS QUE PUEDEN REALIZARSE CON ESTE EQUIPO

  1. Varios alumnos pueden visualizar simultáneamente los resultados. Visualizar todos los resultados en la clase, en tiempo real, por medio de un proyector o una pizarra electrónica.
  2. Control Abierto, Multicontrol y Control en Tiempo Real. Este equipo es totalmente seguro ya que dispone de dispositivos de seguridad mecánicos, eléctricos/electrónicos y de software.
  3. El Sistema de Control desde Computador con SCADA permite una simulación industrial real.
  4. Este equipo es totalmente seguro ya que dispone de dispositivos de seguridad mecánicos, eléctricos/electrónicos y de software.
  5. Este equipo puede usarse para realizar investigación aplicada.
  6. Este equipo puede usarse para impartir cursos de formación a Industrias, incluso a otras Instituciones de Educación Técnica.
  7. El usuario puede realizar otros ejercicios diseñados por él mismo.
