AEL-TPTT Aplicación de Transformador Trifásico
SISTEMAS INNOVADORES

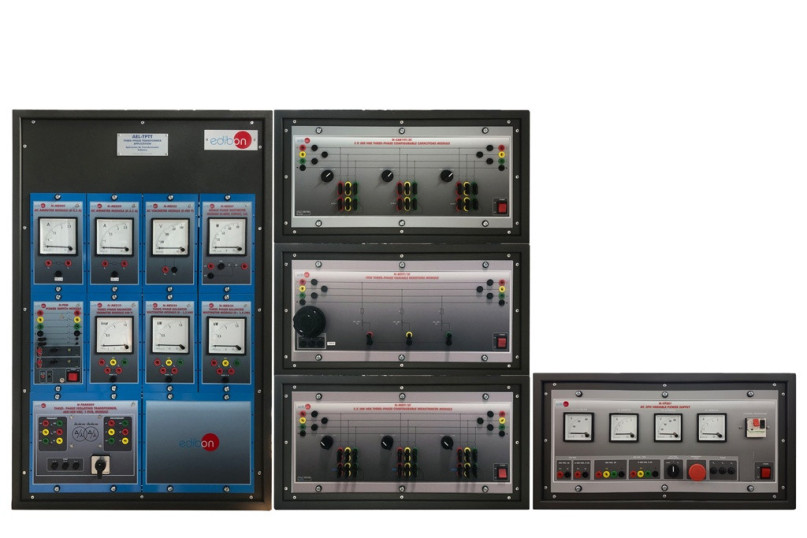

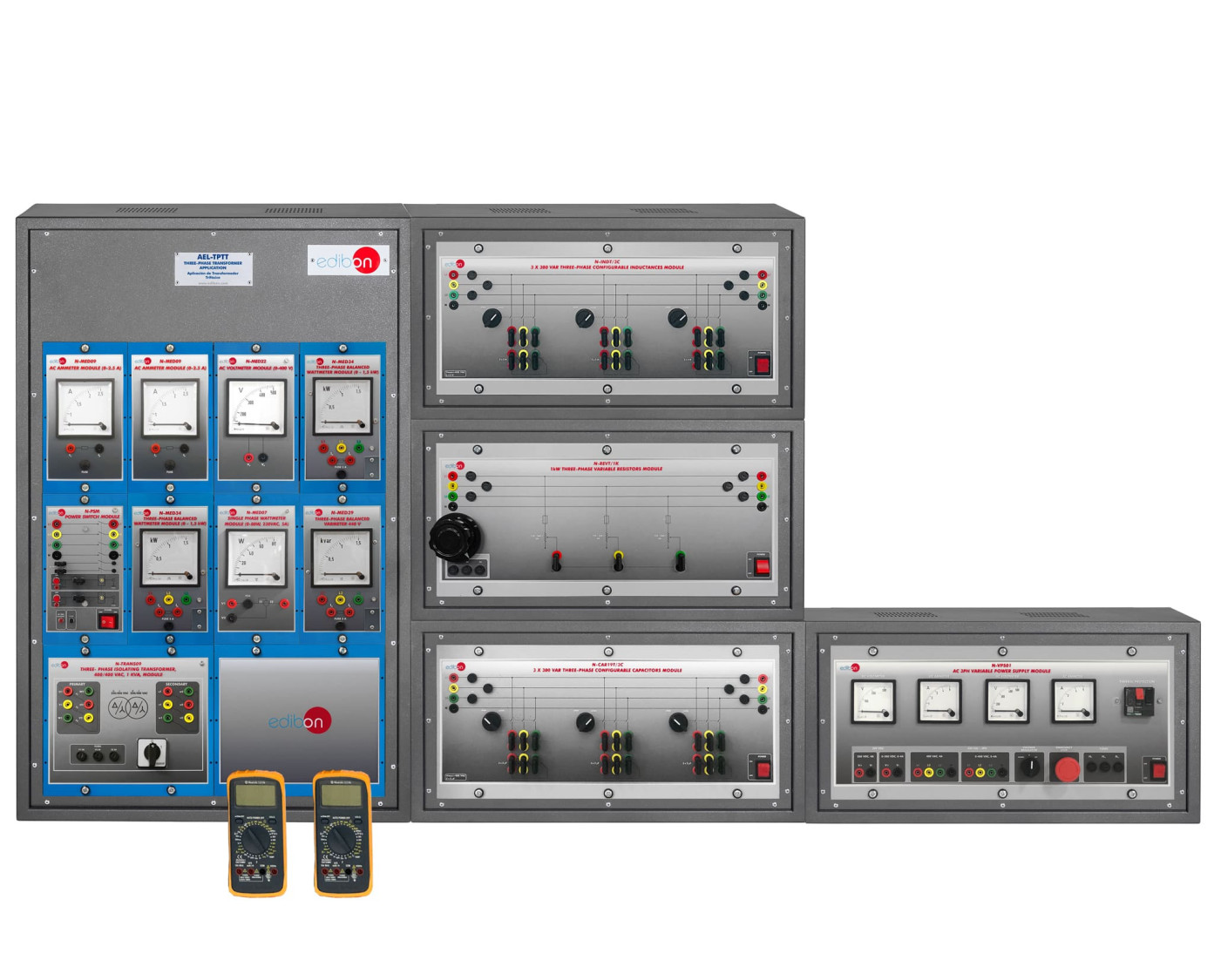

La Aplicación de Transformadores Trifásicos, "AEL-TPTT", ha sido diseñada por EDIBON para que los estudiantes adquieran conocimientos sobre la realización de diferentes pruebas de transformadores trifásicos y su funcionamiento.
NOTICIAS RELACIONADAS
Descripción General
La Aplicación de Transformadores Trifásicos, "AEL-TPTT", ha sido diseñada por EDIBON para que los estudiantes adquieran conocimientos sobre la realización de diferentes pruebas de transformadores trifásicos y su funcionamiento.
Gracias a esta aplicación se estudiarán los principios básicos de funcionamiento de los transformadores trifásicos así como la realización práctica de los distintos ensayos para determinar los parámetros más relevantes de la máquina. Se determinará el circuito equivalente del transformador, sus pérdidas de potencia así como su rendimiento global. A parte, la aplicación incluye cargas resistivas, inductivas y capacitivas con las cuales se podrán realizar distintas conexiones para determinar las caídas de tensión debidas a dichas cargas.
La aplicación "AEL-TPTT" incluye todos los módulos necesarios para realizar todos los ejercicios prácticos mencionados anteriormente, incluso realizar otros diseñados por sí mismo. Entre los módulos incluidos el usuario dispondrá tanto del transformador como de la fuente de alimentación variable, amperímetros, voltímetros, multímetros y cargas resistiva, inductiva y capacitiva. Opcionalmente, se puede acoplar otro transformador trifásico para así estudiar la conexión en paralelo de ambos y su comportamiento en común.
EJERCICIOS Y PRÁCTICAS GUIADAS
EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL
- Cableado del transformador trifásico de acuerdo a diferentes configuraciones.
- Cálculo de la relación de transformación del transformador de acuerdo a diferentes configuraciones.
- Ensayo en circuito abierto.
- Ensayo de cortocircuito.
- Determinación del circuito equivalente.
- Caída de tension con carga resistiva.
- Caída de tension con carga inductiva.
- Caída de tension con carga capacitiva.
- Estudio de la eficiencia del transformador.
- Determinación de la carga para la máxima eficiencia del transformador.
Algunas prácticas posibles para el estudio de transformadores en paralelo:
- Objetivos de los transformadores conectados en paralelo.
- Estudio del circuito equivalente del acoplamiento con carga.
- Estudio del circuito equivalente del acoplamiento sin carga.
- Análisis de las corrientes variando la potencia, tensión de cortocircuito y relación de transformación.
MÁS EJERCICIOS PRÁCTICOS QUE PUEDEN REALIZARSE CON ESTE EQUIPO
- El usuario puede realizar otros ejercicios diseñados por él mismo.
EQUIPOS SIMILARES DISPONIBLES
4.3.1.- APLICACIONES DE TRANSFORMADORES
AEL-AI13-D
La Aplicación de Electrotecnica (Transformadores), "AEL-AI13-D", es una aplicación básica diseñada por EDIBON para introducir a los estudiantes en los conceptos básicos del funcionamiento de los transformadores trifásicos y monofásicos.Los...
4.3.1.- APLICACIONES DE TRANSFORMADORES
AEL-SPTT

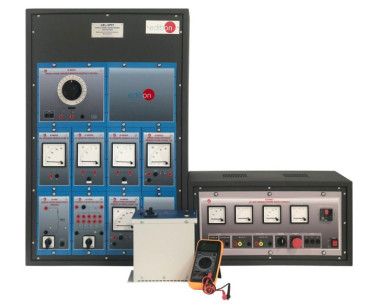

Aplicación de Transformadores Monofásicos
La Aplicación de Transformadores Monofásicos, "AEL-SPTT", ha sido diseñada por EDIBON para que los estudiantes adquieran conocimientos sobre la realización de diferentes pruebas de transformadores monofásicos y su funcionamiento.Con esta...
5.6.2.- SISTEMAS DE PROTECCIÓN
AEL-VTFP

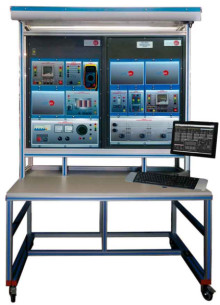

Aplicación de Fundamentos del Transformador de Tensión para Dispositivos de Protección
