AEL-FES Aplicación de Almacenamiento de Energía con Flywheel

FLYWHEEL ENERGY STORAGE APPLICATION - AEL-FES

SISTEMAS INNOVADORES

La Aplicación de Almacenamiento de Energía con Flywheel, "AEL-FES", ha sido diseñada por EDIBON para la formación a nivel teórico-práctico en el campo de los sistemas de almacenamiento de energía en sistemas inerciales tales como el disco de inercia y los elevadores con regeneración de energía.

Ver descripción general

Descripción General

La Aplicación de Almacenamiento de Energía con Flywheel, "AEL-FES", ha sido diseñada por EDIBON para la formación a nivel teórico-práctico en el campo de los sistemas de almacenamiento de energía en sistemas inerciales tales como el disco de inercia y los elevadores con regeneración de energía. Estos sistemas permiten el almacenamiento de energía cinética o potencial y la devuelven a la red en forma de energía eléctrica en un momento determinado.

La aplicación "AEL-FES" ofrece diversos niveles de formación, que dotarán al usuario del conocimiento y las habilidades esenciales sobre los principios fundamentales de operación y funcionamiento de los sistemas de potencia que almacenan energía mediante el uso de discos de inercia.

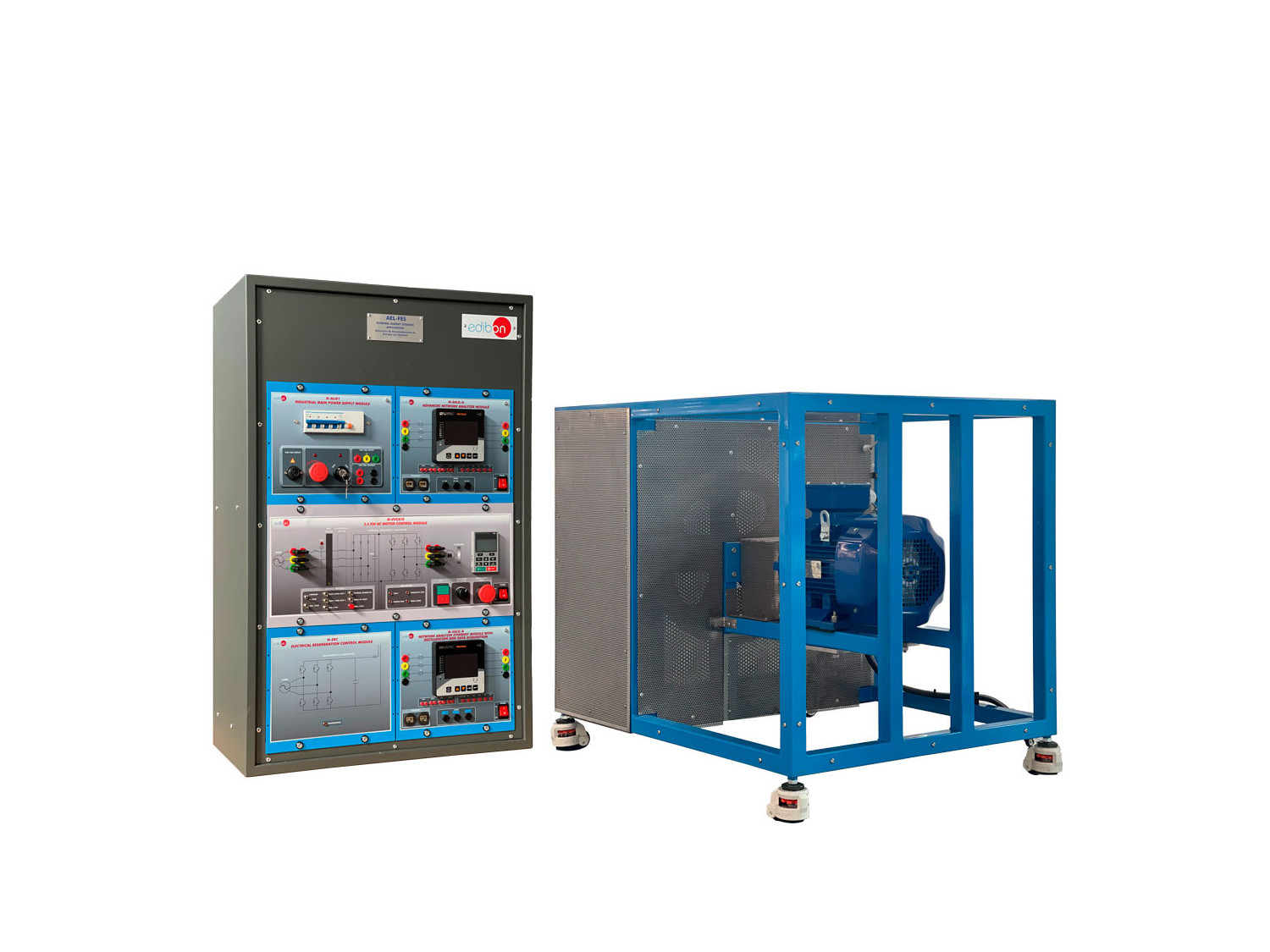

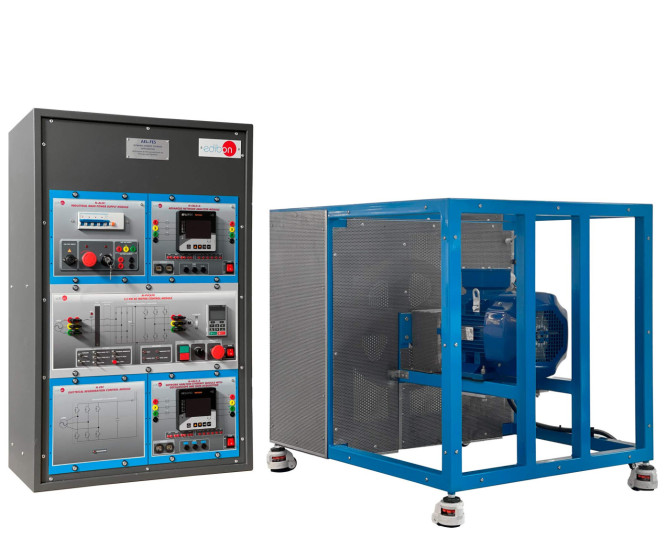

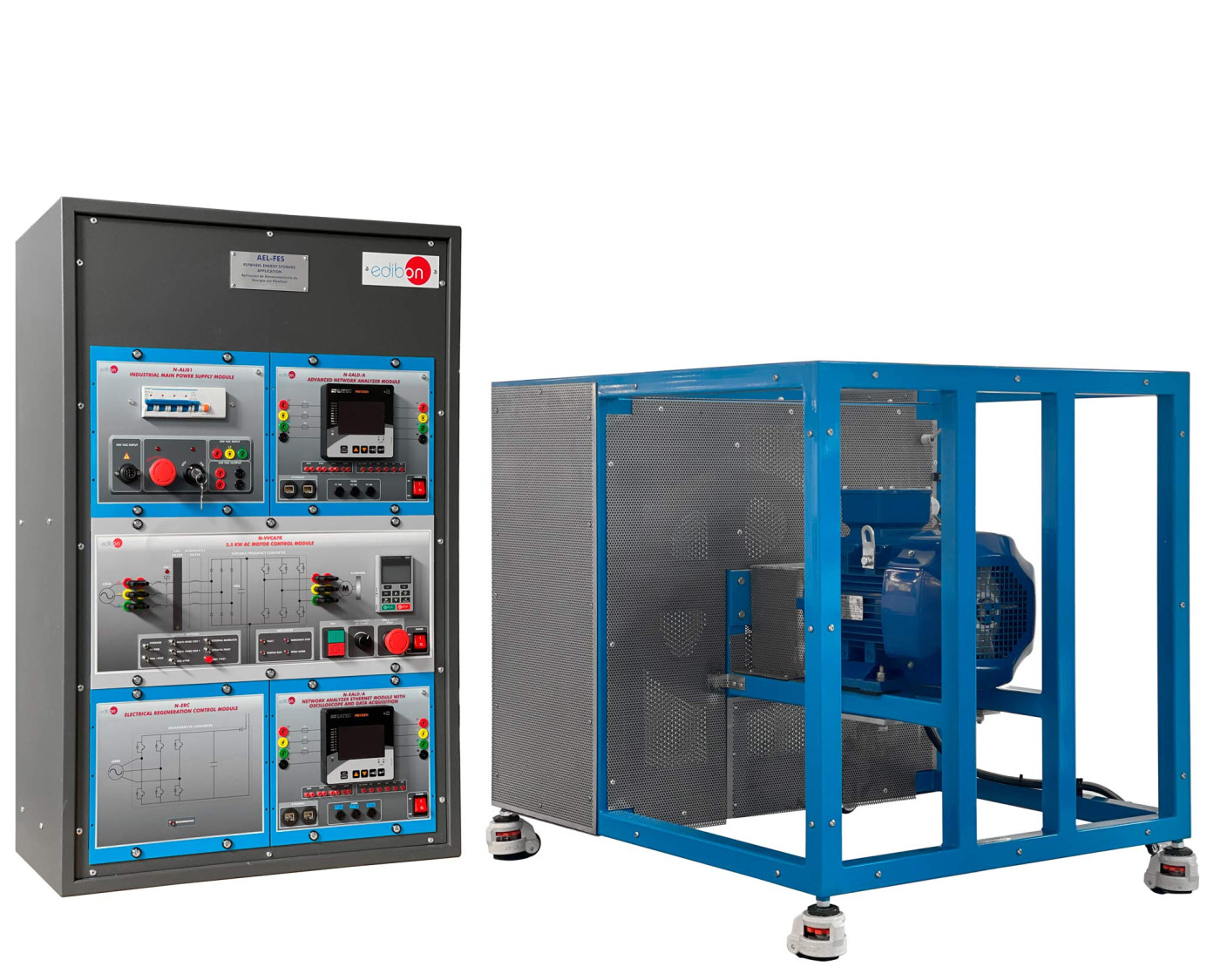

La aplicación se compone de un disco de inercia de gran masa acoplado a un motor de inducción de jaula de ardilla. Inicialmente, el motor de inducción se acoplara a la red eléctrica a través de un variador de frecuencia que acelerará progresivamente el disco. En esta fase, el usuario podrá realizar medidas de la energía eléctrica suministrada al motor eléctrico (periodo valle). Una vez el motor alcanza la velocidad fijada para almacenar cierto nivel de energía, dejamos de acelerar el disco y el consumo que tendrá será debido a las pérdidas mecánicas del conjunto del sistema. En una segunda fase, por medio de un convertidor regenerativo, el usuario podrá devolver parte de esta energía cinética a la red (periodo en punta). La aplicación dispone de un analizador de red, permitiendo medir la potencia tomada de la red y regenerada a la misma durante los procesos de carga y descarga del flywheel. Se incluye un segundo analizador de red que permite el cálculo de la eficiencia de variador durante ambos procesos.

Se incluye un software de configuración del convertidor bidireccional que permite tanto su parametrización como visualizar y recoger diferentes resultados. Se pueden configurar las rampas de aceleración y deceleración del motor pudiendo variar la cantidad de energía a almacenar en el flywheel, así como la potencia a regenerar y durante cuánto tiempo. El software permite visualizar en tiempo real, entre otros, la frecuencia de salida del convertidor, la velocidad del grupo motor-flywheel, la potencia de salida del convertidor y el par motor.

Mediante los interruptores de control del variador y sus indicadores, es posible un manejo rápido y sencillo de la frecuencia de referencia del motor, permitiendo estudiar los procesos de almacenamiento y regeneración de forma dinámica.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Estudio de los diferentes componentes del sistema de almacenamiento de energía.
  2. Comprobación de la fuente de alimentación industrial N-ALI01.
  3. Auto-tuning del motor.
  4. Parametrización del variador de frecuencia: consigna de frecuencia.
  5. Parametrización del variador de frecuencia: curvas de aceleración y deceleración.
  6. Medición del consumo de potencia durante la carga del flywheel.
  7. Visualización de la curva de consumo de potencia del disco de inercia.
  8. Medición de la potencia regenerada por el flywheel durante una descarga completa.
  9. Visualización de la curva de regeneración de potencia durante una descarga completa.
  10. Medición de la potencia regenerada por el flywheel durante descarga parcial.
  11. Visualización de la curva de regeneración de potencia durante una descarga parcial.
  12. Relación entre los parámetros eléctricos y mecánicos del flywheel.
  13. Estudio eficiencia del convertidor.
  14. Análisis del sistema ante una falta externa.
