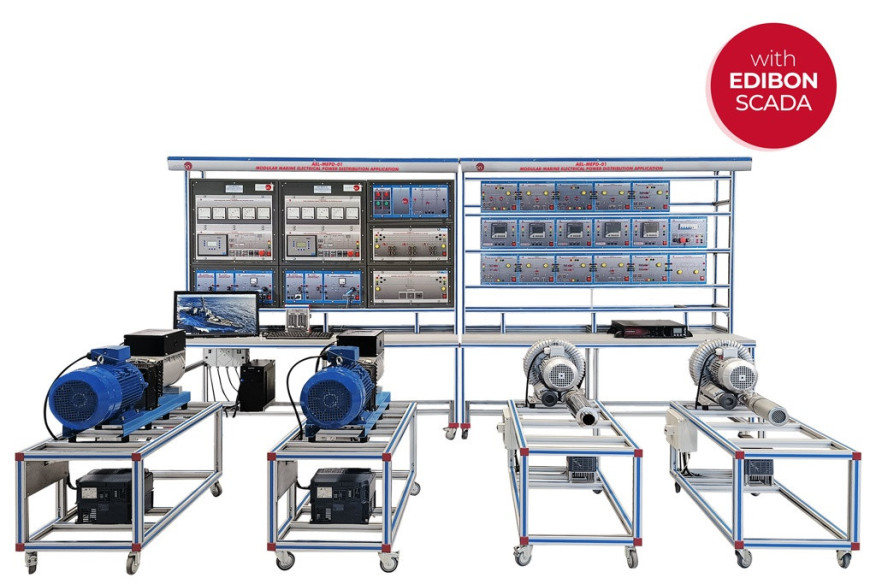

AEL-MEPD-01 Aplicación de Distribución de Potencia de la Marina Modular, con SCADA

MODULAR MARINE ELECTRICAL POWER DISTRIBUTION APPLICATION, WITH SCADA - AEL-MEPD-01

SISTEMAS INNOVADORES

La Aplicación de Distribución de Potencia de la Marina Modular, con SCADA, "AEL-MEPD-01", ha sido diseñada por Edibon para la formación tanto a nivel teórico como práctico en el campo de la generación de energía eléctrica y en los sistemas de distribución de potencia en barcos.

Ver descripción general

Descripción General

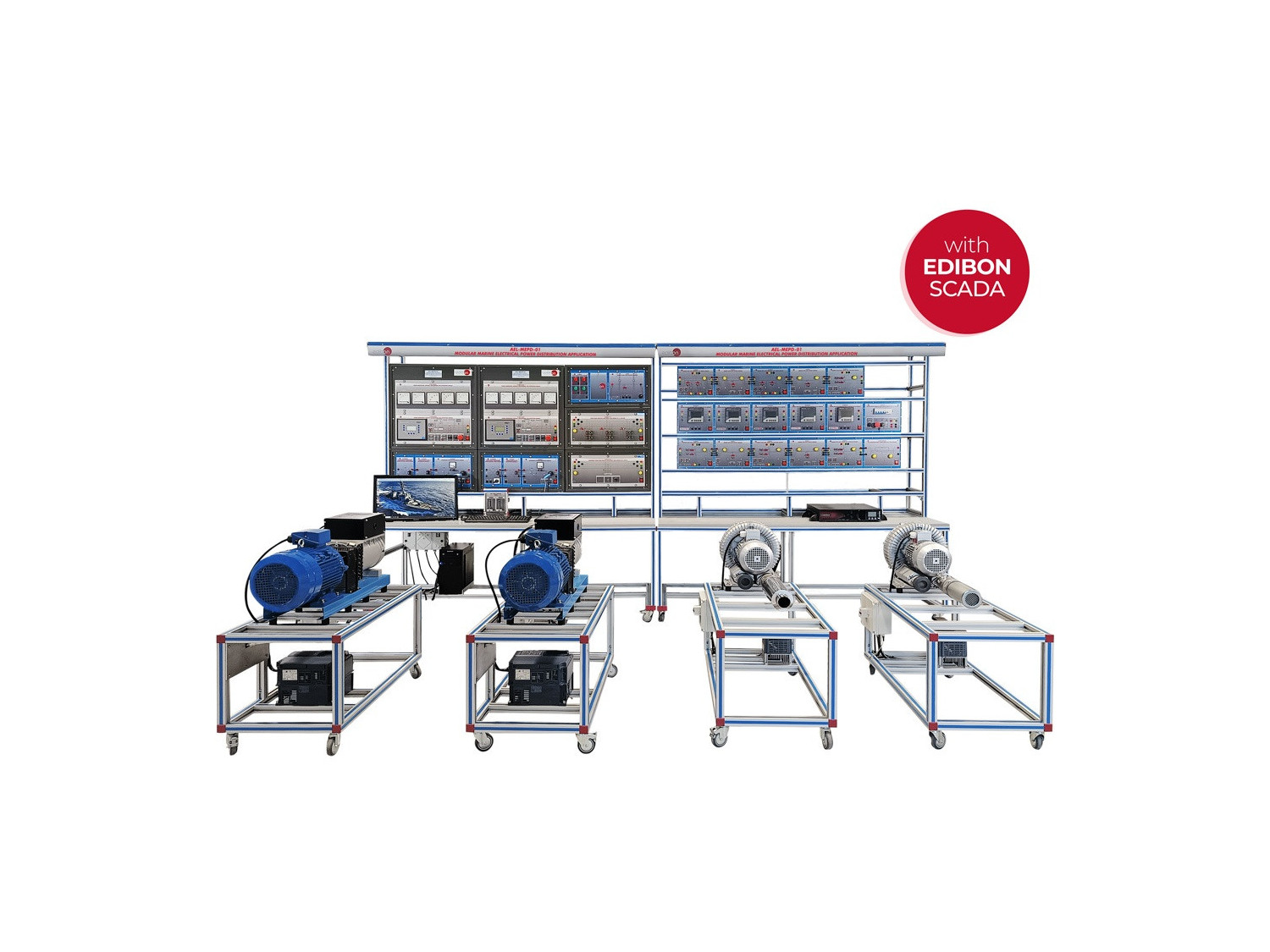

La Aplicación de Distribución de Potencia de la Marina Modular, con SCADA, "AEL-MEPD-01", ha sido diseñada por Edibon para la formación tanto a nivel teórico como práctico en el campo de la generación de energía eléctrica y en los sistemas de distribución de potencia en barcos. Este sistema proporciona varios niveles de formación para que el usuario adquiera un conocimiento y una experiencia completa sobre el funcionamiento de los sistemas de distribución de energía eléctrica marina.

Para este propósito, esta aplicación incluye un manual específico, que explica a nivel teórico los temas relacionados con la generación de energía y sistemas de distribución de energía en buques. La temática del manual cubre temas como la construcción, el cableado y la configuración del sistema de distribución, protecciones de sobrecorriente, configuración de los controladores de frecuencia y voltaje, ajuste de los controladores de frecuencia variables, sistema de carga de batería, circuitos esenciales y no esenciales, etc. Este sistema de energía consta de varios elementos y módulos que representan las partes de un Sistema de Distribución de Energía Eléctrica Marina.

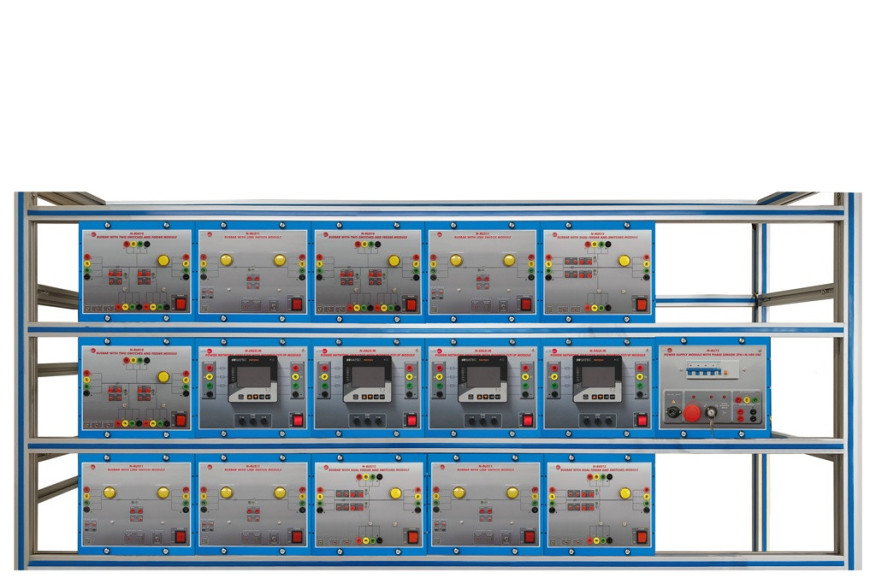

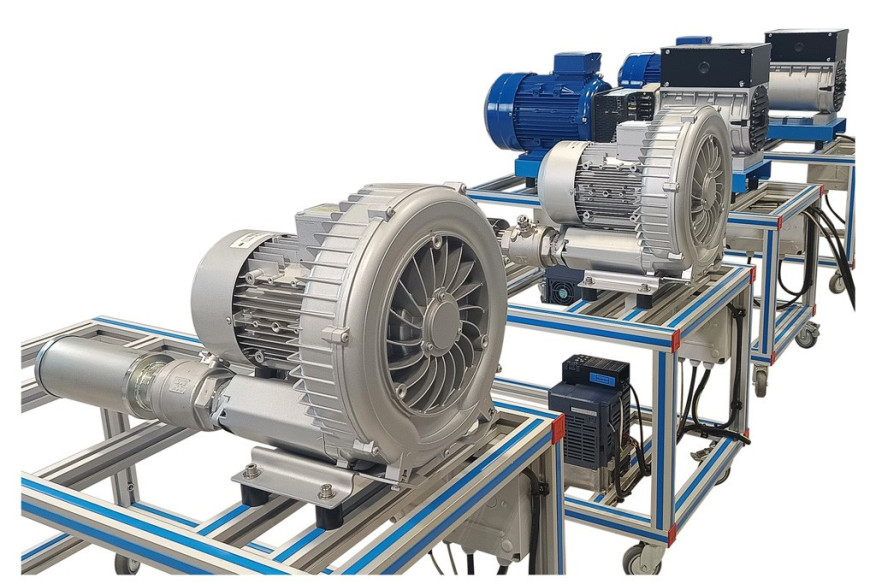

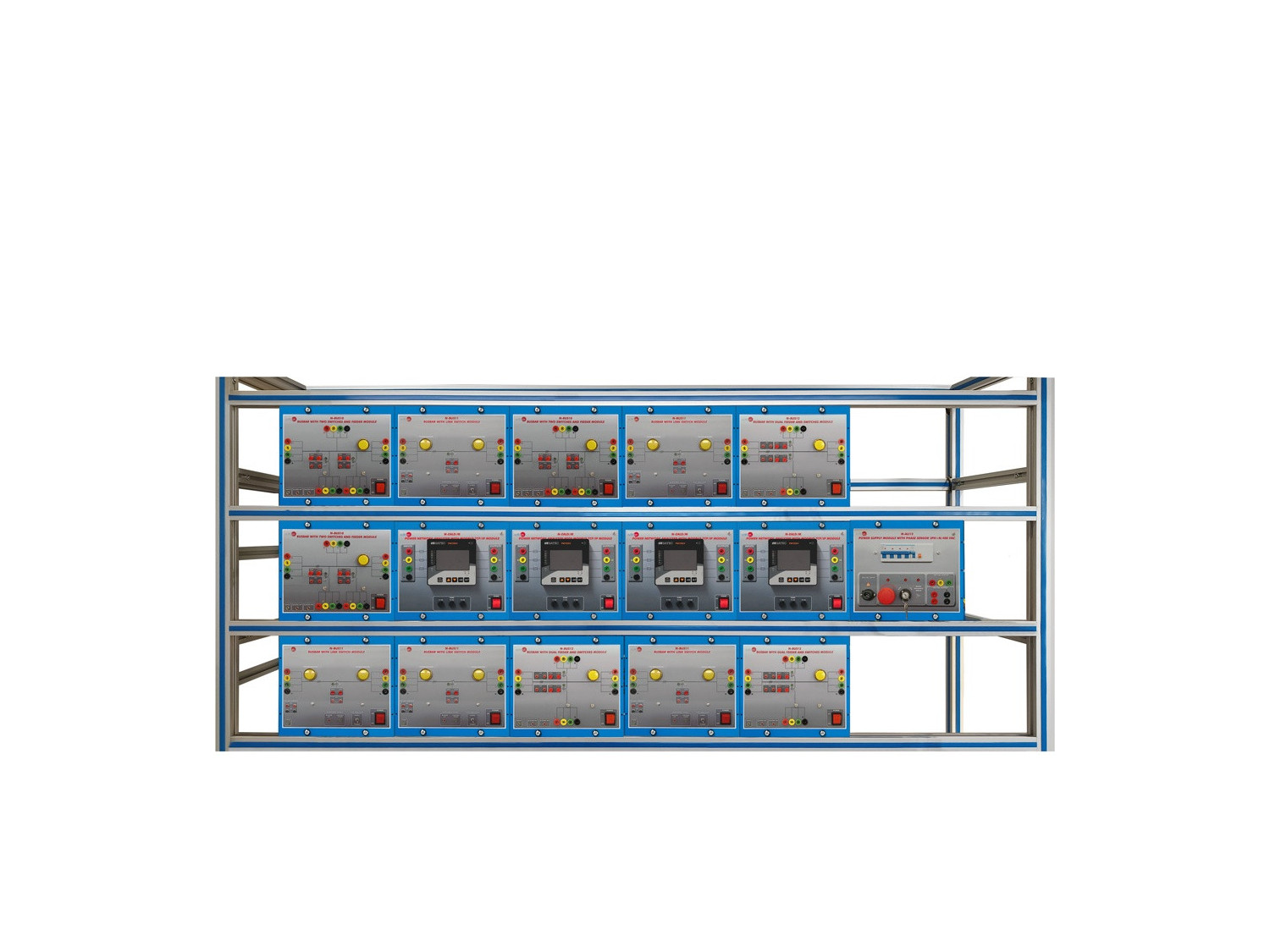

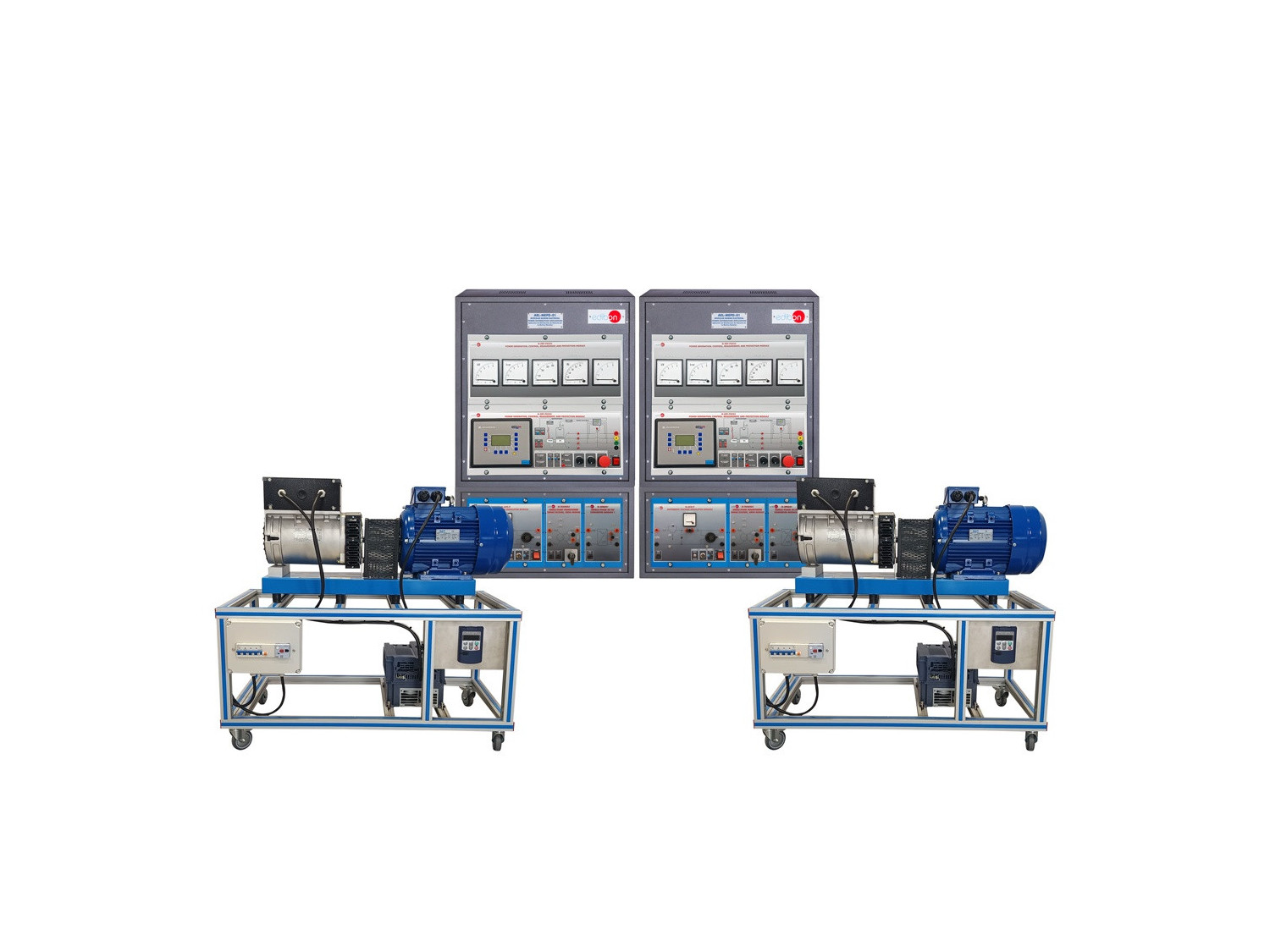

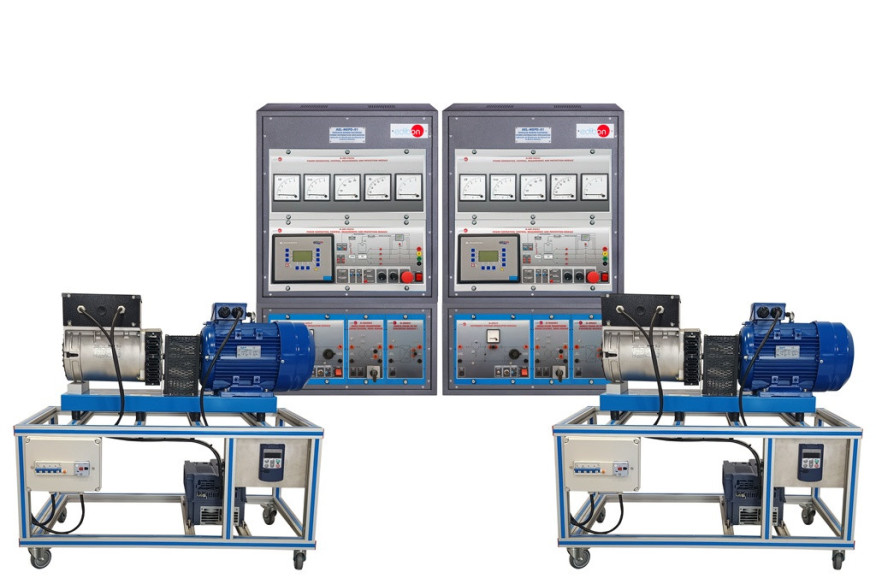

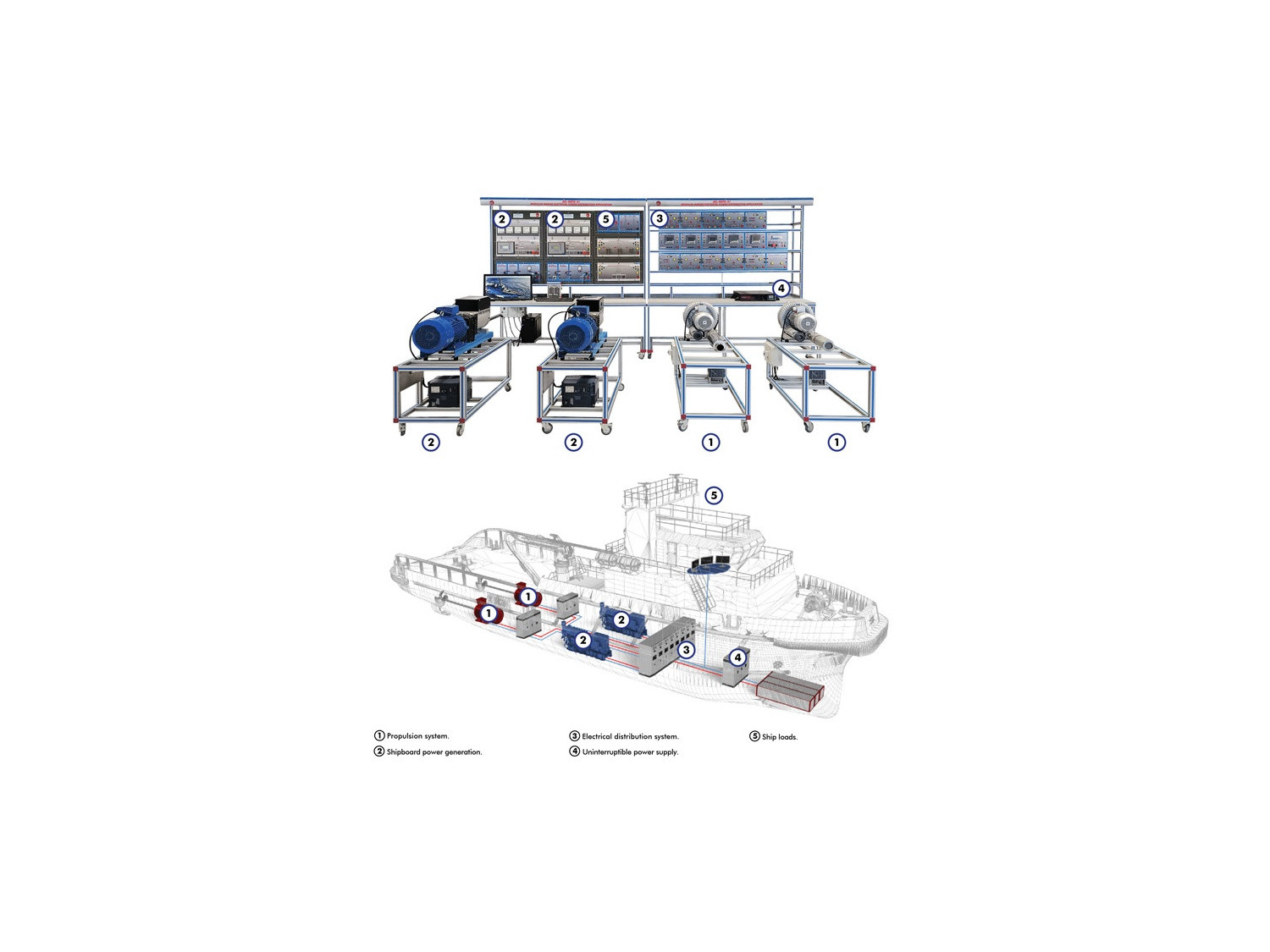

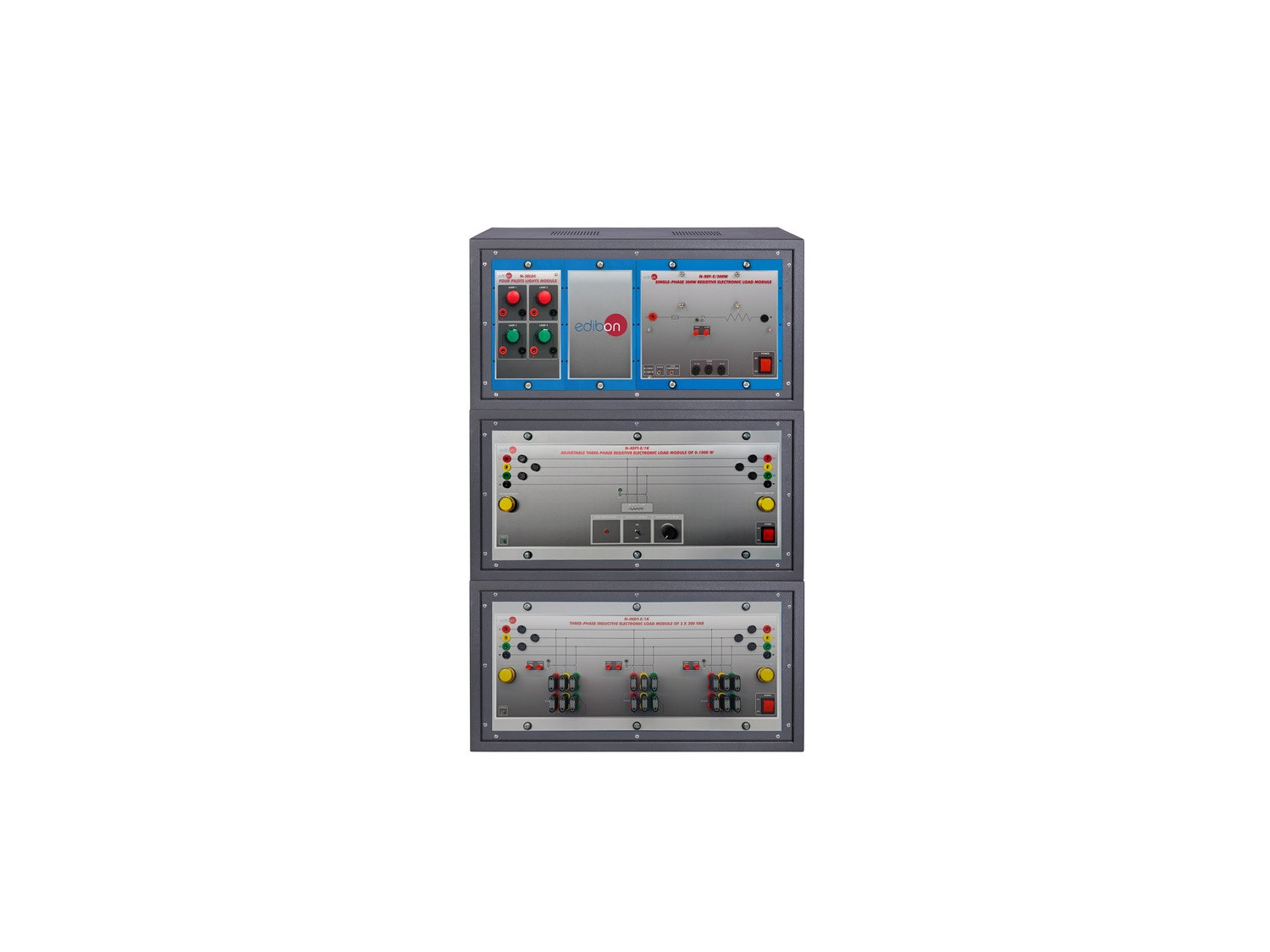

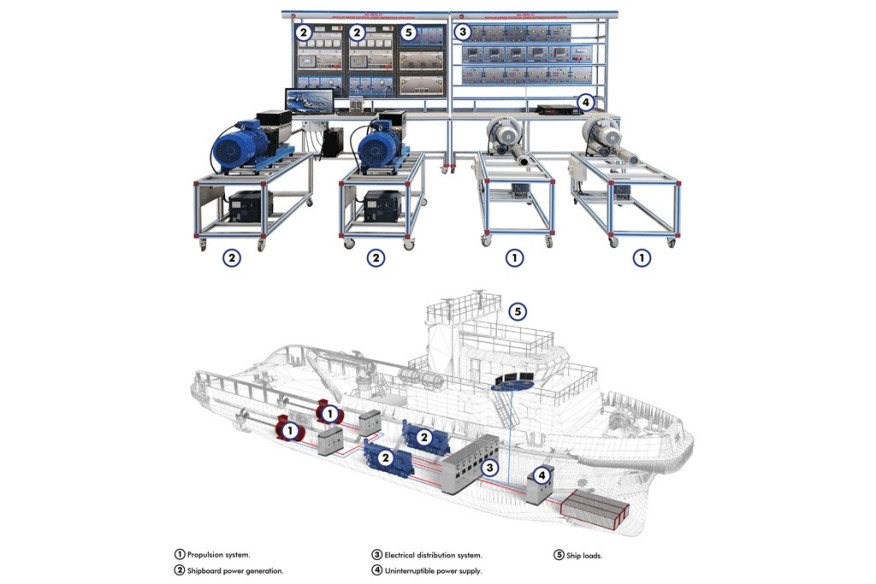

Estas partes son los módulos representativos del embarrado del bus principal, los módulos de distribución de energía y los módulos pertenecientes al embarrado de emergencia. Además, se proporcionan dos grupos de turbina-generador síncronos para formar un Sistema de Energía Eléctrica Marina completo y real. De esta manera, los usuarios pueden ampliar sus conocimientos sobre temas relacionados con el control y gestión de generadores eléctricos utilizados en barcos tales como el funcionamiento en paralelo, el reparto de carga, los sistemas de control de los generadores eléctricos, etc.

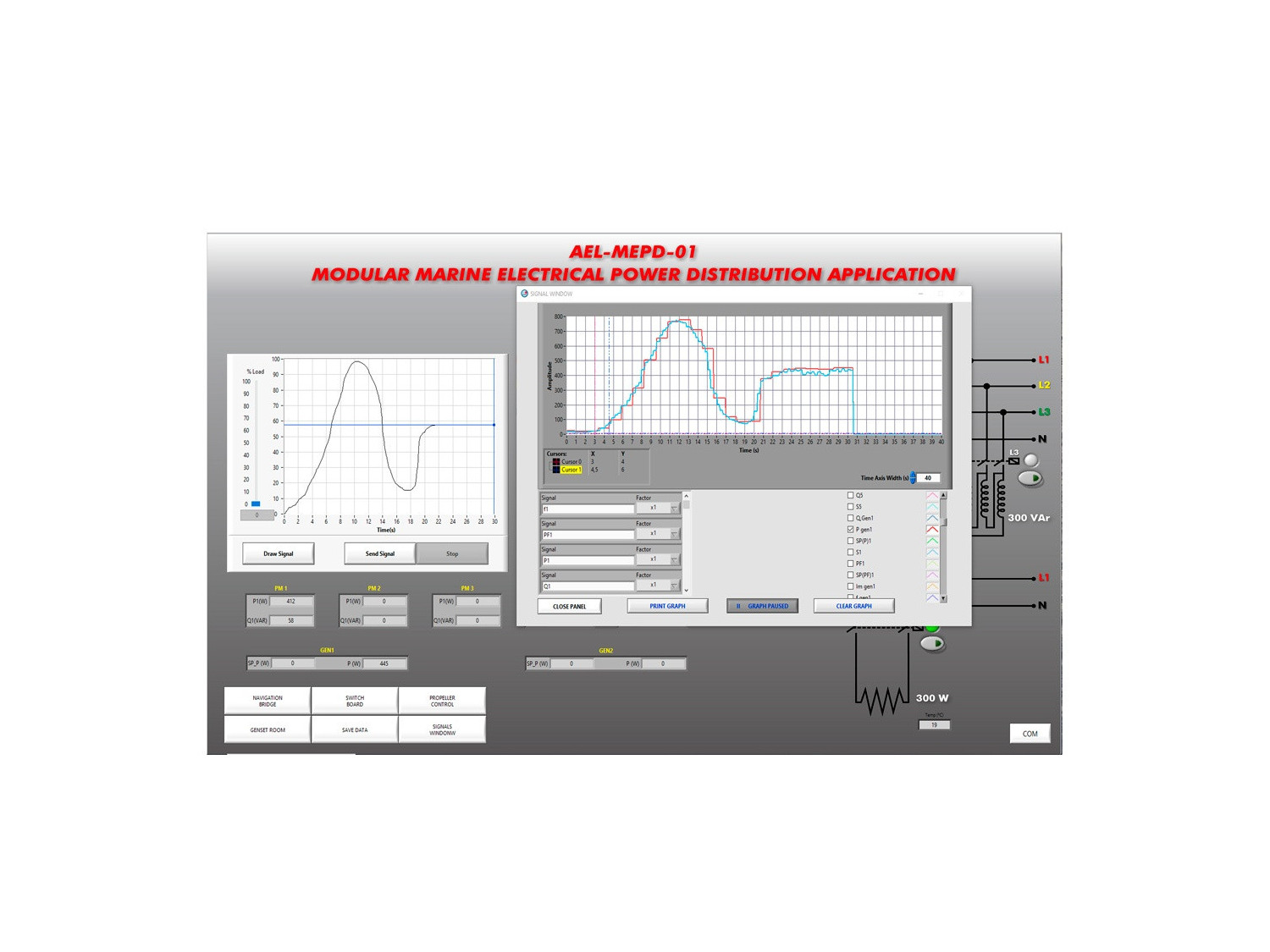

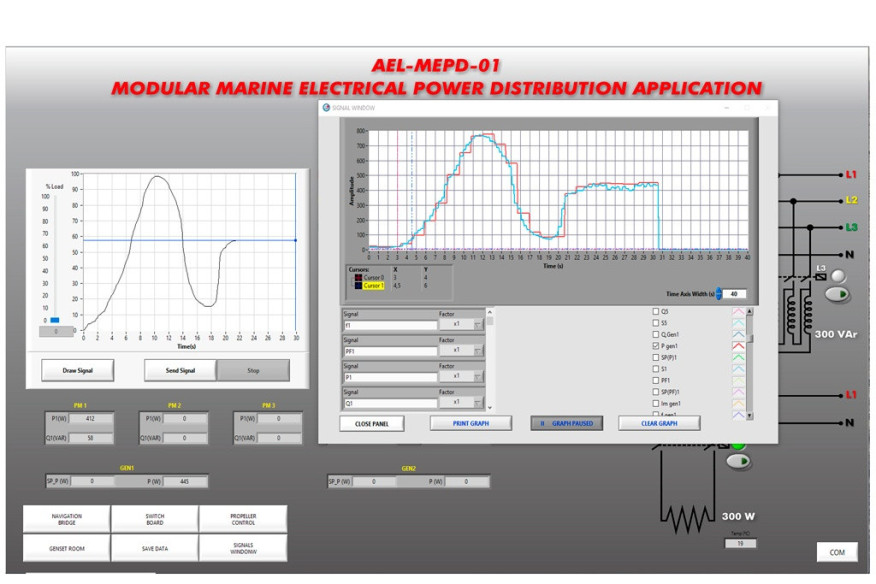

El AEL-MEPD-01 incluye un sistema de adquisición y control de datos SCADA. Representa fielmente una subestación de generación de energía con un centro de control de turbinas y generadores, con analizadores de red, disyuntores, línea de distribución y cargas resistivas e inductivas. El SCADA está diseñado para controlar en tiempo real todo el sistema de energía, por ejemplo, la velocidad y el voltaje del generador se pueden controlar de forma remota mientras el usuario observa el comportamiento del sistema operativo. Por otro lado, es posible poner en funcionamiento los dos generadores en paralelo.

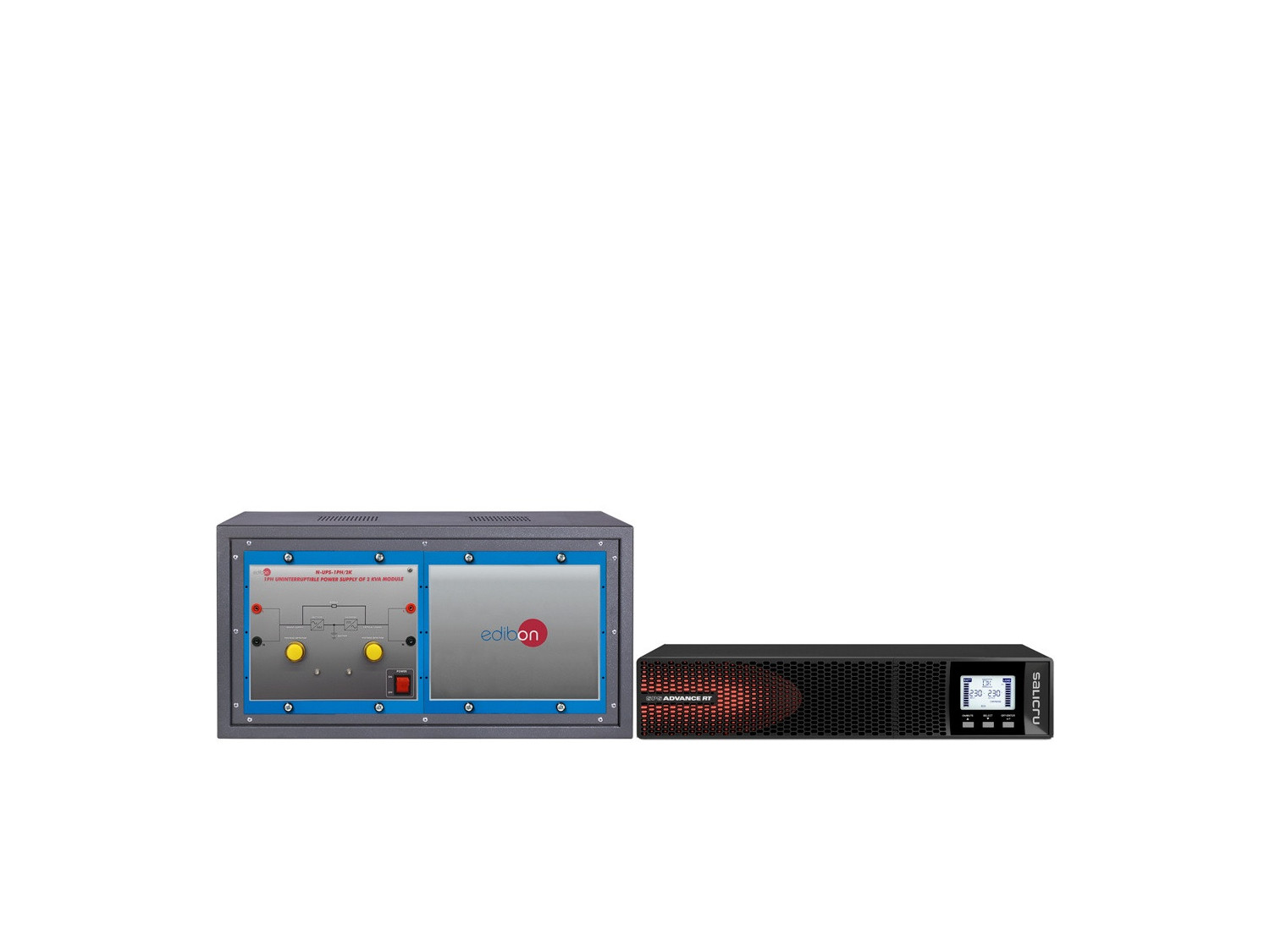

De esta manera, el usuario puede comprender qué efectos producen la frecuencia y la excitación del generador en sincronismo. Las caídas de voltaje, la velocidad excesiva, la velocidad insuficiente, las sobrecorrientes, las sobrecargas y la potencia inversa son algunos de los muchos fenómenos que el usuario puede estudiar desde el SCADA. Además, los interruptores automáticos se pueden monitorizar y controlar desde el SCADA para estudiar diferentes operaciones de conmutación y los efectos producidos en el sistema de potencia. Otro punto importante a estudiar con esta aplicación son los "black-out". Cuando los dos generadores de energía fallan, la fuente de alimentación ininterrumpida incluida en esta aplicación permite estudiar el proceso de recuperación de energía en el barco.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Cableado del embarrado principal y configuración en anillo.
  2. Configuración de los relés de sobrecorriente y los interruptores.
  3. Estudio de los flujos de potencia, sincronización, reparto de potencia activa y distribución de potencia con diferentes condiciones de carga.
  4. Análisis de las medidas de los flujos de potencia de los generadores síncronos y de las cargas.

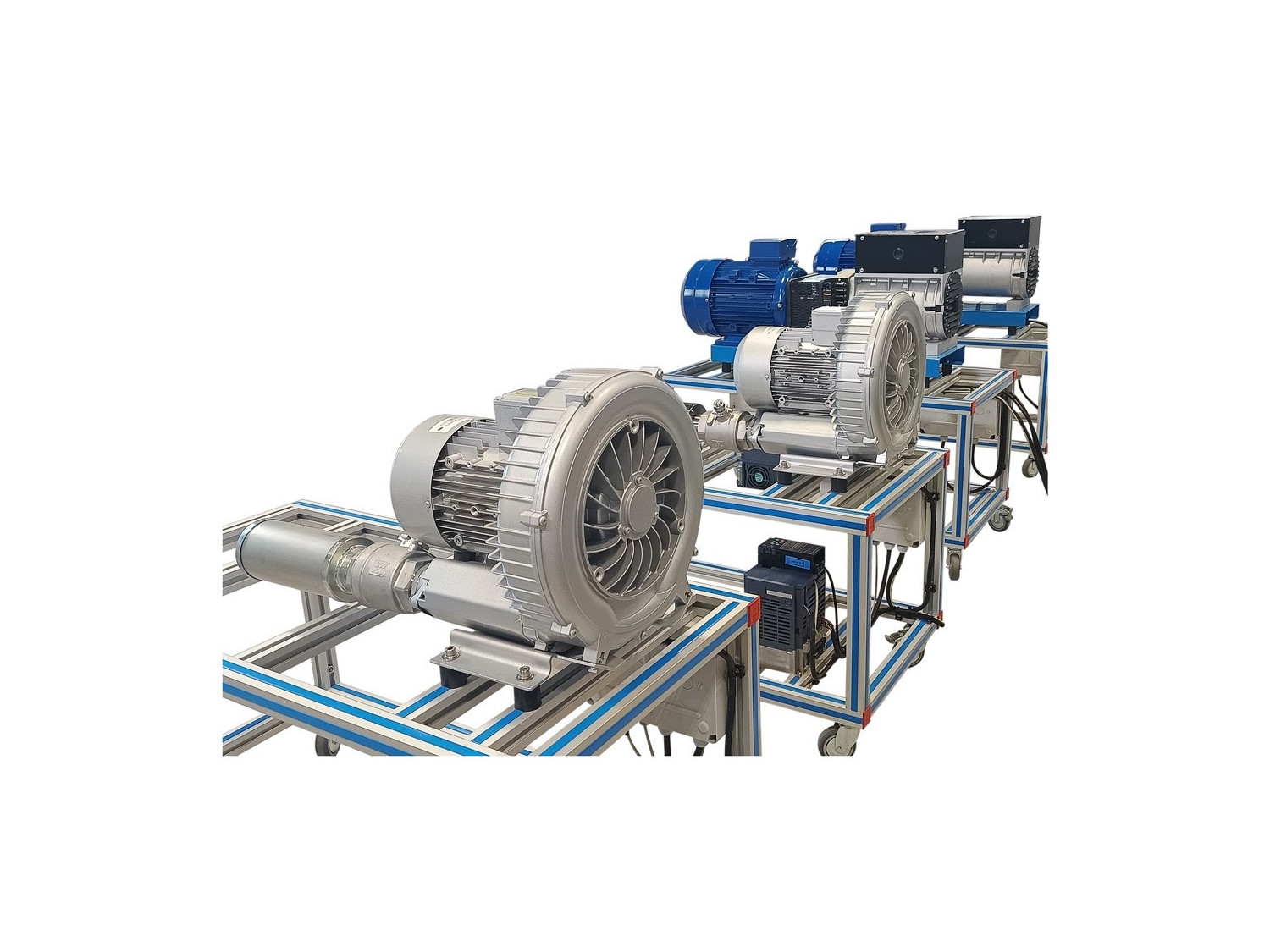

  5. Análisis de las potencias activa y reactiva del generador síncrono ante variaciones de carga dinámica (propulsión del barco).
  6. Estudio del generador síncrono en modo de operación en isla.
  7. Estudio de la regulación del voltaje/excitación del generador síncrono en modo isla.
  8. Estudio de la regulación de la turbina (control de frecuencia) en modo isla.
  9. Estudio de las diferentes situaciones en el embarrado de distribución en topología en anillo ( maniobras con interruptores)
  10. Operaciones lógicas con interruptores.
  11. Reparto de carga con diferentes alimentadores: propulsores, servicios auxiliares y embarrados de emergencia.
  12. Intercambio de embarrados sin interrupción del suministro.
  13. Estudio del "black-out" en el sistema de potencia del barco. Restauración del sistema eléctrico paso a paso.
  14. Estudio de la respuesta del sistema con la apertura de interruptores debido a condiciones de faltas (simulado).
  15. Recuperación de la energía del sistema mediante el sistema de alimentación initerrumpida.
  16. Estudio de la desconexión del generador y el ahorro de energía en la UPS.
  17. Estudio de los servicios auxiliares en el barco.
  18. Estudio de las operaciones de emergencia mediante los módulos de embarrado de emergencia.
  19. Requerimientos de potencia de emergencia durante un "blackout"o fallo del sistema hasta la restauración del mismo.
  20. Circuitos esenciales y no esenciales.
  21. Estudio y medida del sistema de carga de baterías.

MÁS EJERCICIOS PRÁCTICOS QUE PUEDEN REALIZARSE CON ESTE EQUIPO

  1. Varios alumnos pueden visualizar simultáneamente los resultados. Visualizar todos los resultados en la clase, en tiempo real, por medio de un proyector o una pizarra electrónica.
  2. El Sistema de Control desde Computador con SCADA permite una simulación industrial real.
  3. Este equipo es totalmente seguro ya que dispone de dispositivos de seguridad mecánicos, eléctricos/electrónicos y de software.
  4. Este equipo puede usarse para realizar investigación aplicada.
  5. Este equipo puede usarse para impartir cursos de formación a Industrias, incluso a otras Instituciones de Educación Técnica.
  6. El usuario puede realizar otros ejercicios diseñados por él mismo.
