TSTCB Serie para el estudio de la Transferencia de Calor

9.6.- TRANSFERENCIA DE CALOR
HEAT TRANSFER SERIES - TSTCB

SISTEMAS INNOVADORES

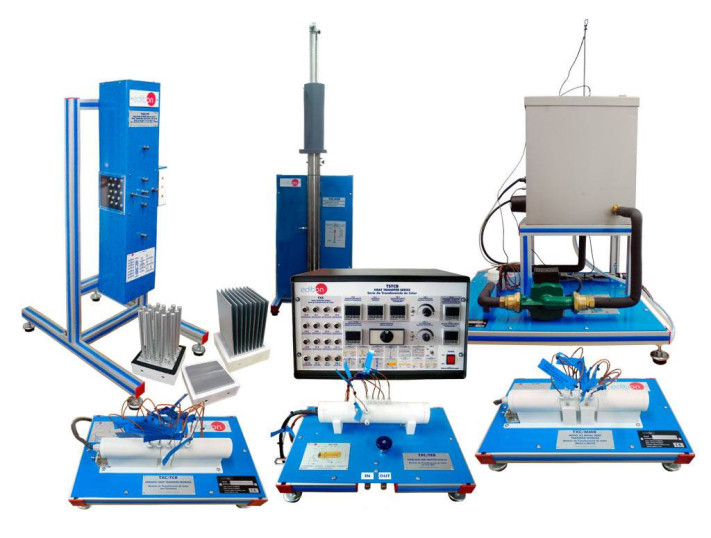

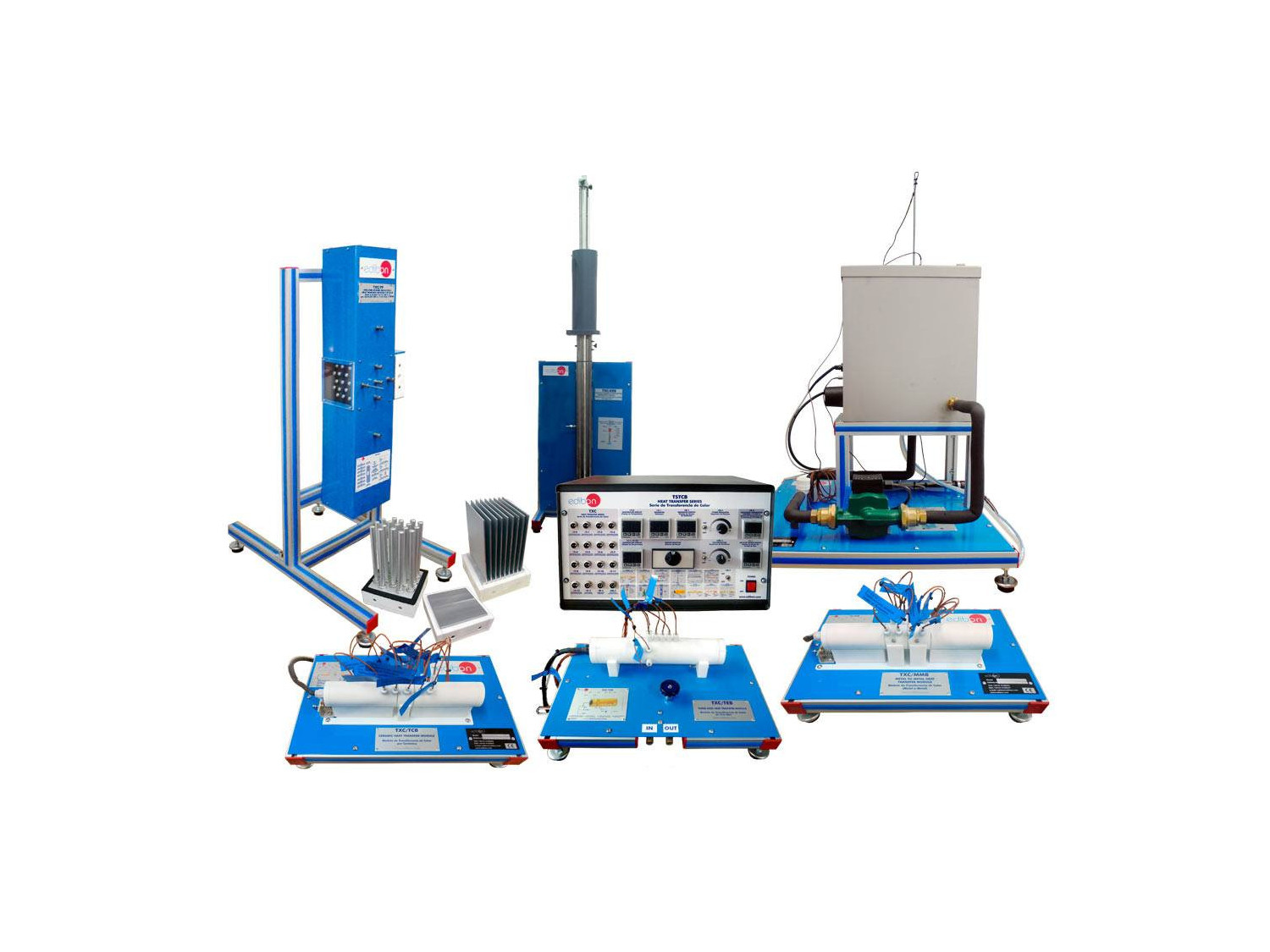

La Serie para el Estudio de la Transferencia de Calor, "TSTCB", ha sido diseñada por EDIBON para el estudio y la comparación dediferentes tipos de transferencia de calor a pequeña escala.

Ver descripción general

Descripción General

La Serie para el Estudio de la Transferencia de Calor, "TSTCB", ha sido diseñada por EDIBON para el estudio y la comparación dediferentes tipos de transferencia de calor a pequeña escala. Permite una amplia gama de demostraciones de transferencia de calor yestudiar los factores que afectan y los problemas asociados a los diferentes tipos de transferencia de calor.

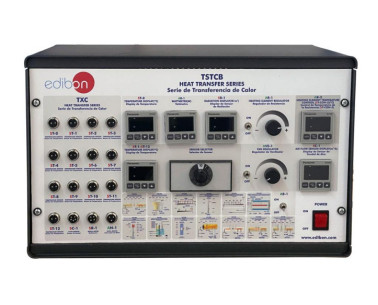

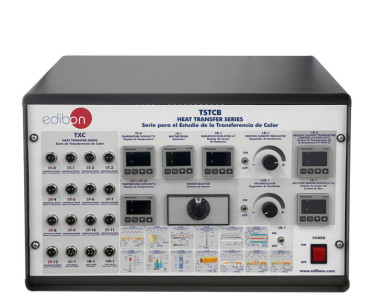

El suministro mínimo consiste en dos elementos principales: Consola electrónica para TSTCB (Común para todos los módulos tipo"TXC/..B") "TSTCB/EC", y al menos uno de los elementos requeridos descritos a continuación.

Cada módulo de transferencia de calor pueden ser conectados individualmente a la Consola electrónica para TSTCB (Común para todoslos módulos tipo "TXC/..B") "TSTCB/EC", que proporciona el suministro eléctrico necesario y las conexiones de la instrumentación parael estudio de los diferentes tipos de transferencia de calor.

Accesorios

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

Prácticas a realizar con el Módulo de Conducción de Calor Lineal (TXC/CLB):

  1. Conducción a través de una barra simple.
  2. Conducción a través de una barra compuesta.
  3. Determinación de la conductividad térmica "k" en diferentes materiales (conductores y aislantes).
  4. Las propiedades de conductividad de los materiales aislantes pueden determinarse insertando papel u otros elementos entre las secciones de calentamiento y enfriamiento.
  5. Efecto del aislamiento.
  6. Determinación de la resistencia térmica de contacto Rtc.
  7. Efecto del área seccional transversal.
  8. Comprensión de la aplicación de la Ecuación de Fourier para determinar el flujo de calor a través de materiales sólidos.

Prácticas a realizar con el Módulo de Conducción de Calor Radial (TXC/CRB):

  1. Conducción radial.
  2. Determinación de la conductividad térmica "k".
  3. Determinación de la resistencia térmica de contacto Rtc.
  4. Efecto del aislamiento.
  5. Comprensión de la aplicación de la Ecuación de Fourier para determinar el flujo de calor a través de materiales sólidos.

Prácticas a realizar con el Módulo de Transferencia de Calor por Radiación (TXC/RCB):

  1. Ley del inverso del cuadrado de la distancia para la radiación.
  2. Ley de Stefan-Boltzmann.
  3. Potencia de emisión I.
  4. Potencia de emisión II.
  5. Ley de Kirchorff.
  6. Factores de área.
  7. Ley del inverso del cuadrado de la distancia para la luz.
  8. Ley del Coseno de Lambert.
  9. Ley de la Absorción de Lambert.

Prácticas a realizar con el Módulo Combinado de Convección Libre y Forzada y Radiación (TXC/CCB):

  1. Demostración del efecto combinado de transmisión de calor por radiación y convección en la superficie del cilindro. Determinación del efecto combinado de transmisión de calor por la convección forzada y la radiación.
  2. Demostración de la influencia del flujo de aire en la transferencia de calor. Determinación del efecto combinado de transmisión de calor por convección forzada y radiación.
  3. Demostración de la influencia de potencia de entrada en la transferencia de calor. Determinación del efecto combinado de transmisión de calor por convección forzada y radiación.
  4. Demostración del efecto combinado de transmisión de calor por radiación y convección en la superficie del cilindro. Determinación del efecto combinado de transmisión de calor por la convección libre y la radiación.
  5. Determinación del flujo de aire.

Prácticas a realizar con el Módulo de Transferencia de Calor en Superficie Extendida (TXC/SEB):

  1. Transferencia de calor desde una aleta.
  2. Efecto de la forma de sección transversal en la transferencia de calor desde una aleta.
  3. Transferencia de calor desde aletas de dos materiales diferentes.
  4. Medida de la distribución de temperatura a lo largo de una superficie extendida.

Prácticas a realizar con el Módulo de Errores de Radiación en Medidas de Temperatura (TXC/ERB):

  1. Errores por radiación en medidas de temperatura.
  2. Errores de medición en termopares en función de su pintura, material de su cápsula, tamaño.
  3. Efecto de la velocidad del aire en los errores de medición.

Prácticas a realizar con el Módulo de Transferencia de Calor en Estado no Estacionario (TXC/EIB):

  1. Predicción de la temperatura en el centro de un cilindro usando conducción transitoria con convección.
  2. Predicción de conductividad de una forma similar construida de distinto material.
  3. Dependencia de la conductividad y temperatura respecto al volumen.
  4. Dependencia de conductividad y temperatura en los alrededores de la temperatura T.

Prácticas a realizar con el Módulo de Conductividad Térmica de Líquidos y Gases (TXC/LGB):

  1. Obtención de la curva de conductividad térmica del aire.
  2. Conductividad térmica a vacío.
  3. Determinación de la conductividad térmica del agua.
  4. Determinación de la conductividad térmica de un aceite mineral.
  5. Conductividad térmica del aire seco a presión atmosférica.

Prácticas a realizar con el Módulo de Transferencia de Calor por Convección Libre y Forzada (TXC/FFB):

  1. Demostración de los principios fundamentales de la convección libre y forzada.
  2. Comparación entre convección libre y forzada.
  3. Convección libre en superficies planas.
  4. Convección forzada en superficies planas.
  5. Dependencia de la transmisión del calor con la temperatura.
  6. Dependencia de la transmisión del calor con la velocidad del fluido.
  7. Dependencia de la transmisión del calor con la geometría del intercambiador (aletas o espigas).
  8. Distribución de temperatura en las superficies adicionales.
  9. Estudio de la ventaja del uso de superficies espigadas y aleteadas en la transmisión de calor en convección libre.
  10. Estudio de la ventaja del uso de superficies espigadas y aleteadas en la transmisión de calor en convección forzada.
  11. Estudio comparativo entre la convección libre de una superficie horizontal y una superficie vertical.

Prácticas a realizar con el Módulo de Transferencia de Calor de Tres Ejes (TXC/TEB):

  1. Determinación de conductividad térmica "k".
  2. Conducción en una barra sencilla.
  3. Conducción a través de tres ejes.

Prácticas a realizar con el Módulo de Transferencia de Calor (Metal a Metal) (TXC/MMB):

  1. Conducción en una barra sencilla.
  2. Determinación de la conductividad térmica "k".
  3. Determinación de la resistencia térmica de contacto.

Prácticas a realizar con el Módulo de Transferencia de Calor por Cerámica (TXC/TCB):

  1. Conducción en una barra sencilla.
  2. Determinación de la conductividad térmica "k".
  3. Conducción a través de una barra compuesta.
  4. Determinación de la resistencia térmica de contacto.

Prácticas a realizar con el Módulo de Transferencia de Calor por Material Aislante (TXC/TIB):

  1. Determinación de la conductividad térmica "k".
  2. Cálculo de las propiedades de transferencia de calor de distintas muestras.
  3. Conducción a través de una barra compuesta.
  4. Efecto del aislamiento.
