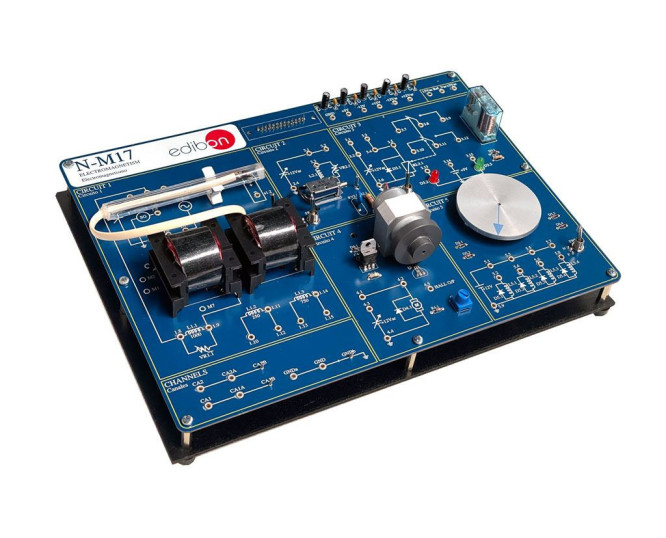

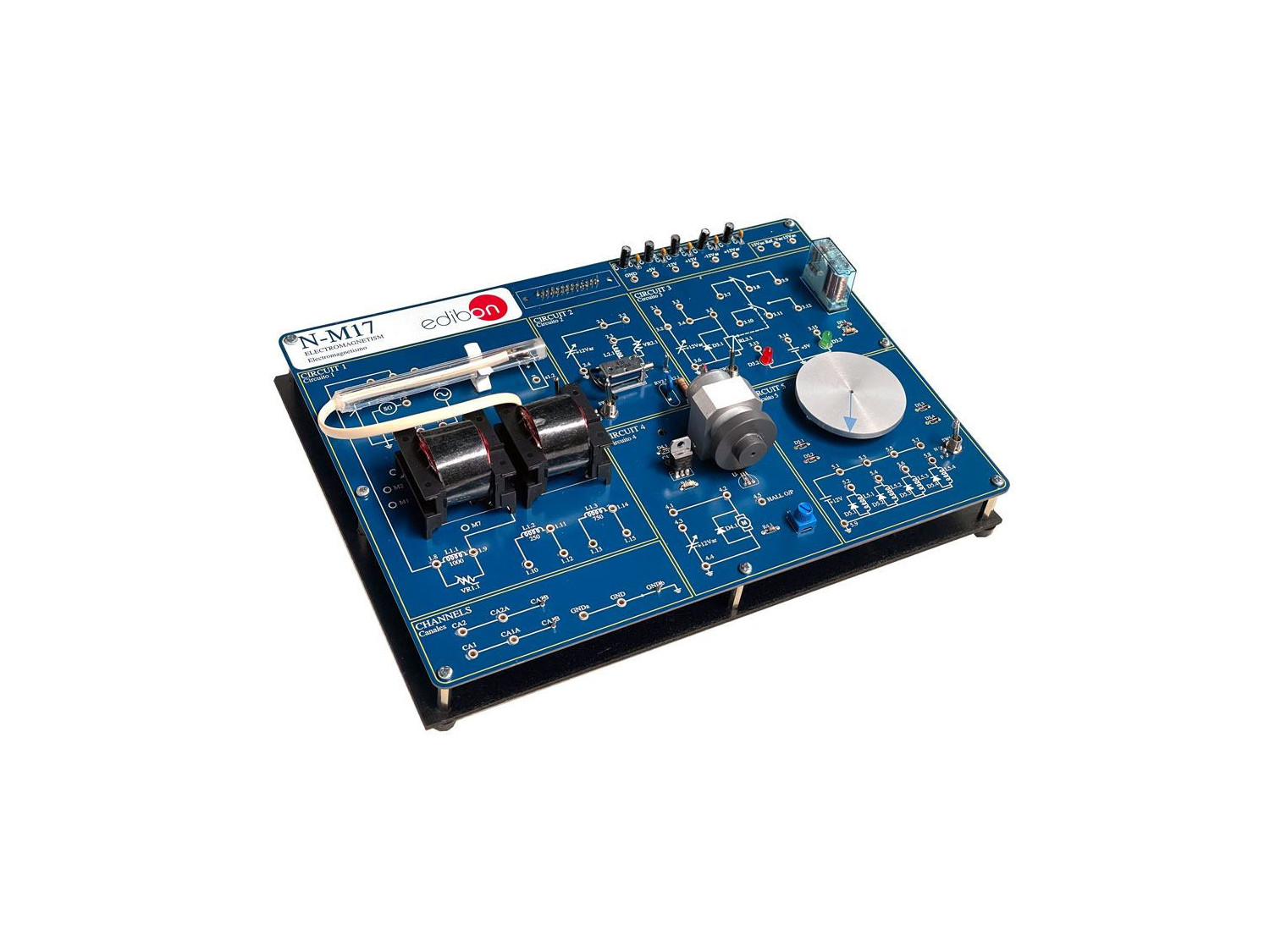

N-M17 Módulo de Electromagnetismo
SISTEMAS INNOVADORES
Con el Módulo de Electromagnetismo, "N-M17", de EDIBON, puede estudiarse el funcionamiento de aplicaciones electromagnéticas como el transformador, el solenoide o el relé así como los funcionamientos de motores paso a paso o los motores en CC.
Expansiones
NOTICIAS RELACIONADAS
Descripción General
El electromagnetismo corresponde a la interacción entre cargas eléctricas. Se describe en términos de cargas que interaccionan por medio de campos eléctricos y magnéticos.
Con el Módulo de Electromagnetismo, "N-M17", de EDIBON, puede estudiarse el funcionamiento de aplicaciones electromagnéticas como el transformador, el solenoide o el relé así como los funcionamientos de motores paso a paso o los motores en CC.
Además, en la mayoría de los circuitos de estudio pueden simularse fallos. El alumno debe investigar qué está ocurriendo en el circuito y por qué no funciona correctamente. Estas simulaciones de fallos pueden ser de varios tipos desde componentes estropeados hasta un hipotético montaje incorrecto del circuito.
EJERCICIOS Y PRÁCTICAS GUIADAS
EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL
Campos magnéticos:
- Medición de campos magnéticos.
- Fuerza electromotriz inducida. Cálculo de la reactancia de una bobina.
- Ejercicios teórico/prácticos.
Aplicaciones electromagnéticas:
- Inductancia mutua.
- Funcionamiento básico del transformador.
- Efecto del núcleo en la respuesta de un transformador.
- Fallo 1. Estudio del error en el circuito#1 (Bobinas. Sonda Hall. Materiales).
- Funcionamiento básico del solenoide.
- Fallo 2. Estudio del error en el circuito#2 (Solenoide).
- Funcionamiento básico de un relé.
- Automantenimiento de la posición de los contactos.
- Fallo 3. Estudio del error en el circuito#3 (Excitación. Relés).
- Ejercicios teórico/prácticos.
Motor de corriente continua:
- Característica Velocidad/Tensión de un motor de corriente continua.
- Motor usado como generador de CC.
- Fuerza contraelectromotriz.
- Ejercicios teórico/prácticos.
Motor paso a paso:
- Funcionamiento del motor paso a paso.
- Fallo 4. Estudio del error en el circuito#5 (Motor paso a paso).
- Ejercicios teórico/prácticos.
MÁS EJERCICIOS PRÁCTICOS QUE PUEDEN REALIZARSE CON ESTE EQUIPO
- El usuario puede realizar otros ejercicios diseñados por él mismo.
EQUIPOS COMPLEMENTARIOS
14.2.1.6.- ELECTRÓNICA DE POTENCIA
LIEBA
Sistema flexible y modular, que permite el aprendizaje de electrónica básica, electricidad básica y teoría de circuitos.Con este método de trabajo se obtiene la ventaja de que cada alumno va marcando su propio ritmo de trabajo, sin retrasar, o...
14.2.1.1.- CONCEPTOS BÁSICOS DE LEYES ELÉCTRICAS

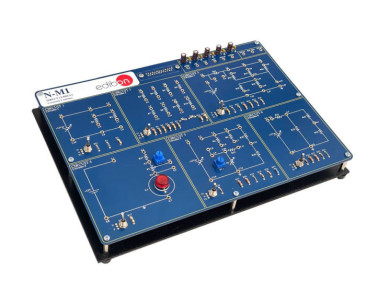

N-M1
Módulo de Circuitos en Corriente Continua (CC)
Para el correcto conocimiento de la electrónica es necesario saber algunas leyes y teoremas fundamentales como la Ley de Ohm, las Leyes de Kirchhoff y otros teoremas sencillos de iniciación a los circuitos de C.C.Con el Módulo de Circuitos en...
14.2.1.1.- CONCEPTOS BÁSICOS DE LEYES ELÉCTRICAS

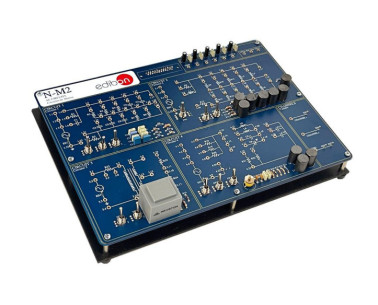

N-M2
Módulo de Circuitos en Corriente Alterna (CA)
Al contrario de lo que ocurre en la CC que tiene siempre la misma dirección y sentido, en la CA el flujo de electrones cambia de sentido periódicamente con una frecuencia de 50 ó 60 Hz (dependiendo de los países).Con el Módulo de Circuitos en...
14.2.1.1.- CONCEPTOS BÁSICOS DE LEYES ELÉCTRICAS

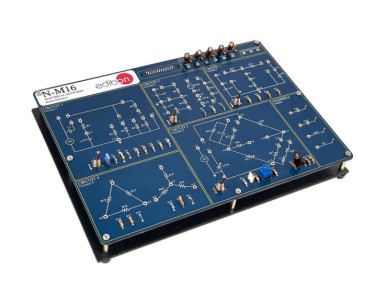

N-M16
